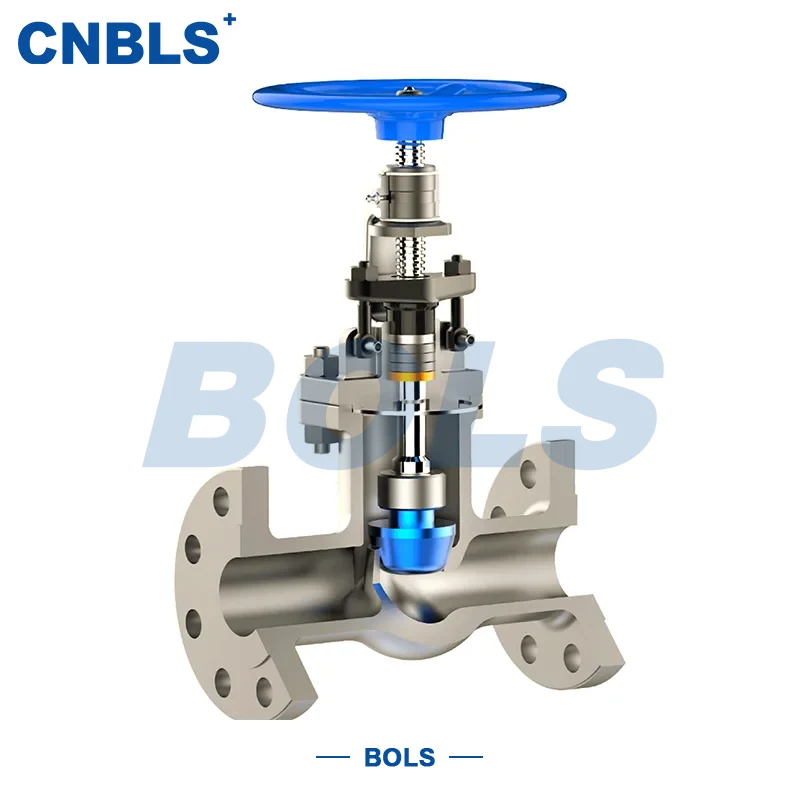

วาล์วปิดแอมโมเนียหน้าแปลนสแตนเลส

วาล์วปิดแอมโมเนียหน้าแปลนเหล็กสแตนเลสเป็นวาล์วปิดและควบคุมเฉพาะที่ออกแบบมาเป็นพิเศษสำหรับระบบลำเลียงตัวกลางแอมโมเนีย ส่วนใหญ่จะใช้สำหรับการควบคุมการเปิด-ปิดที่เข้มงวดและการควบคุมการไหลที่แม่นยำของแอมโมเนียเหลวและก๊าซแอมโมเนีย วาล์วควบคุมแอมโมเนียได้อย่างมีประสิทธิภาพโดยการขับจานขึ้นและลงผ่านก้านวาล์ว

โดยกำหนดเป้าหมายไปที่คุณลักษณะของแอมโมเนีย - มีฤทธิ์กัดกร่อนสูง มีความผันผวนสูง และเกิดการตกผลึกได้ง่ายที่อุณหภูมิต่ำ - วาล์วทำจากสเตนเลสสตีลที่ทนต่อการกัดกร่อนในตัว พร้อมด้วยการเชื่อมต่อหน้าแปลนมาตรฐาน J41 และส่วนประกอบการซีลเฉพาะ Type-B ด้วยการออกแบบที่ได้รับการปรับให้เหมาะสม ช่วยให้มั่นใจได้ถึงความต้านทานการกัดกร่อนของแอมโมเนียที่ดีเยี่ยม ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ และความสามารถในการปรับตัวที่อุณหภูมิต่ำในวงกว้างในระบบแอมโมเนีย

เนื่องจากเป็นส่วนประกอบควบคุมหลักสำหรับการทำงานที่ปลอดภัยของระบบแอมโมเนีย วาล์วนี้จึงผลิตขึ้นตามมาตรฐานการออกแบบที่เกี่ยวข้องสำหรับอุปกรณ์และวาล์วแอมโมเนียอย่างเคร่งครัด วัสดุและโครงสร้างทั้งหมดตรงตามข้อกำหนดสำหรับการบริการแอมโมเนีย มีการใช้กันอย่างแพร่หลายในการผลิตปุ๋ย เครื่องทำความเย็น ปิโตรเคมี การผลิตสแปนเด็กซ์ และสถานการณ์ทางอุตสาหกรรมอื่น ๆ ที่เกี่ยวข้องกับการขนส่งแอมโมเนีย สามารถจับคู่กับท่อส่งแอมโมเนียที่มีอยู่ได้โดยตรง ด้วยการติดตั้งที่สะดวกและการทำงานที่มั่นคง

คุณสมบัติผลิตภัณฑ์หลัก (พิเศษสำหรับบริการแอมโมเนีย)

ความต้านทานการกัดกร่อนของแอมโมเนียที่แข็งแกร่ง

ชิ้นส่วนหลัก เช่น ตัวเครื่องและก้านทำจากสแตนเลส 304 หรือ 316 โดยปฏิบัติตามข้อกำหนดการเลือกวัสดุสำหรับบริการแอมโมเนียที่ระบุไว้ใน HG/T 20581 อย่างเคร่งครัด สามารถทนต่อการกัดเซาะในระยะยาวด้วยแอมโมเนียเหลวและก๊าซแอมโมเนีย ขจัดอายุของวัสดุและการรั่วไหลของการกัดกร่อน และปรับให้เข้ากับแอมโมเนียเกรดอุตสาหกรรมที่มีสิ่งเจือปนเล็กน้อย

การออกแบบการปิดผนึกพิเศษ

ใช้โครงสร้างการซีลเฉพาะ Type-B สำหรับการบริการแอมโมเนีย จับคู่กับยางฟลูออโรหรือซีลยางทนแอมโมเนียพิเศษ พร้อมด้วยกราไฟท์บรรจุแบบยืดหยุ่นสำหรับแอมโมเนียโดยเฉพาะ ป้องกันการซึมผ่านของแอมโมเนียได้อย่างมีประสิทธิภาพ ประสิทธิภาพการปิดผนึกเป็นไปตามเกรด A ของ GB/T 13927 โดยไม่มีการรั่วไหลที่มองเห็นได้ในการทดสอบการปิดผนึกแบบพิเศษ

ความสามารถในการปรับตัวด้านบริการที่แข็งแกร่ง

ช่วงอุณหภูมิที่ออกแบบ: -40°C ~ +150°C เหมาะอย่างยิ่งสำหรับการจัดเก็บแอมโมเนียเหลวอุณหภูมิต่ำและการลำเลียงก๊าซแอมโมเนียอุณหภูมิสูง โครงสร้างสกรูและแอก (OS&Y) ภายนอกทำให้ก้านเคลื่อนที่มองเห็นได้ เพื่อการใช้งานและการตรวจสอบที่ไซต์งานได้ง่าย

ประสิทธิภาพด้านความปลอดภัยที่โดดเด่น

รุ่นไฟฟ้าและนิวแมติกมีแอคทูเอเตอร์ป้องกันการระเบิด ซึ่งเป็นไปตามเกรดป้องกันการระเบิด Exd II BT4/CT4 เหมาะสำหรับแอมโมเนียที่ติดไฟและระเบิดได้ การเชื่อมต่อแบบหน้าแปลนใช้หน้า RF และ MFM ซึ่งเป็นไปตามมาตรฐานหน้าแปลนท่อส่งแอมโมเนีย ช่วยเพิ่มความน่าเชื่อถือในการปิดผนึกและลดความเสี่ยงการรั่วไหล

ใช้งานง่ายและบำรุงรักษา

ประเภทแมนนวลพร้อมพวงมาลัยช่วยประหยัดแรงงานเพื่อการเปิดและปิดที่ราบรื่น ประเภทไฟฟ้าและนิวแมติกรองรับการควบคุมระยะไกลและการควบคุมความถี่สูง โครงสร้างเรียบง่ายสำหรับการถอดประกอบและบำรุงรักษาง่าย สามารถเปลี่ยนชิ้นส่วนที่สึกหรอ (ซีล บรรจุภัณฑ์) ได้อย่างสะดวก ช่วยลดต้นทุนการบำรุงรักษาในระยะยาว

พารามิเตอร์ทางเทคนิคหลัก

การกำหนดค่าวัสดุของส่วนประกอบหลัก

การใช้งานผลิตภัณฑ์

ด้วยการออกแบบป้องกันแอมโมเนียแบบพิเศษ การปิดผนึกที่เชื่อถือได้ และความสามารถในการปรับเปลี่ยนบริการได้อย่างกว้างขวาง วาล์วปิดแอมโมเนียแบบหน้าแปลนสเตนเลสสตีลจึงถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์ทางอุตสาหกรรมต่างๆ ที่เกี่ยวข้องกับการขนส่ง การจัดเก็บ และการควบคุมแอมโมเนีย ● อุตสาหกรรมปุ๋ย: การสังเคราะห์แอมโมเนีย การจัดเก็บ และท่อส่ง สำหรับการปิดและควบคุมภายใต้อุณหภูมิสูงและความดันสูง

● อุตสาหกรรมทำความเย็น: ระบบหมุนเวียนแอมโมเนียเหลวในห้องเย็นและหน่วยทำความเย็น เหมาะสำหรับแอมโมเนียเหลวอุณหภูมิต่ำ

● อุตสาหกรรมปิโตรเคมี: ปฏิกิริยาที่เกี่ยวข้องกับแอมโมเนีย การทำให้บริสุทธิ์ และท่อ ทนต่อแอมโมเนียที่มีฤทธิ์กัดกร่อนรุนแรง

● การผลิตสแปนเด็กซ์: ระบบลำเลียงวัตถุดิบและปฏิกิริยาแอมโมเนีย เพื่อการควบคุมการไหลที่แม่นยำ

● สาขาอื่นๆ: การจัดเก็บรีเอเจนต์แอมโมเนีย การบำบัดก๊าซเสีย กระบวนการทางเภสัชกรรมและเคมีที่เกี่ยวข้องกับแอมโมเนีย ปรับแต่งได้ตามเงื่อนไขเฉพาะ

คู่มือการเลือก (จับคู่อย่างแม่นยำกับระบบแอมโมเนีย)

ตามชนิดและอุณหภูมิของแอมโมเนีย

oแอมโมเนียเหลวอุณหภูมิต่ำ (≤ -20°C): เลือกใช้สแตนเลสสตีล 316 + ซีลทนแอมโมเนียพิเศษที่อุณหภูมิต่ำ เพื่อหลีกเลี่ยงการเปราะและการกัดกร่อน

oก๊าซแอมโมเนียอุณหภูมิสูง (≥ 120°C): รับประกันความต้านทานต่ออุณหภูมิของซีล ≥ 150°C เพื่อการซีลในระยะยาวที่เสถียร

ตามแรงดันของระบบ

เลือก PN10/16/25/40 ตามแรงกดในการออกแบบ สำหรับแรงดันที่ผันผวน ให้เลือกระดับแรงดันที่สูงกว่าหนึ่งระดับเพื่อความปลอดภัยเพิ่มเติม

การเลือกซีล

oบริการแอมโมเนียทั่วไป: ซีลยางฟลูออโรรับเบอร์ Type-B (คุ้มต้นทุนและเชื่อถือได้)

oการกัดกร่อนอย่างรุนแรงหรือแอมโมเนียเหลวที่อุณหภูมิต่ำ: ต้องใช้ยางทนแอมโมเนียชนิดพิเศษเพื่อป้องกันการซึมผ่าน

การเลือกการกระตุ้น

oรูขนาดเล็ก/กลาง ความถี่ในการทำงานต่ำ: แบบแมนนวล (ใช้งานง่าย ต้นทุนต่ำ)

oกระบอกสูบขนาดใหญ่ ความถี่สูง หรือรีโมทคอนโทรล: ชนิดป้องกันการระเบิดด้วยไฟฟ้า/นิวแมติกเพื่อความปลอดภัย

การเลือกการเชื่อมต่อ

จับคู่หน้าแปลนท่อส่งแอมโมเนียในสถานที่อย่างเคร่งครัด ควรใช้ MFM เพื่อประสิทธิภาพการปิดผนึกที่ดีกว่า RF

การดำเนินงานและการบำรุงรักษา (รับประกันการทำงานที่ปลอดภัย)

หมายเหตุการดำเนินงาน

● ก่อนการติดตั้ง ให้ตรวจสอบรุ่น ความดัน วัสดุ และประเภทซีลให้ตรงกับบริการแอมโมเนีย ทำความสะอาดน้ำมันและสิ่งสกปรกภายในตัวถังและหน้าแปลน อย่าทิ้งจาระบีหรือสารที่เป็นกรดที่อาจทำปฏิกิริยากับแอมโมเนีย

● ติดตั้งตามเครื่องหมายทิศทางการไหล (ทางเข้าต่ำ ทางออกสูง) การไหลย้อนกลับจะทำให้ซีลเสียหายและเสี่ยงต่อการรั่วไหลอย่างรุนแรง

● ทำงานได้อย่างราบรื่นและช้าๆ หลีกเลี่ยงแรงมากเกินไปกับวาล์วแบบแมนนวล สำหรับวาล์วไฟฟ้า/นิวแมติก ให้ตรวจสอบสายไฟ การจ่ายอากาศ และความสมบูรณ์ของการป้องกันการระเบิดก่อนเริ่มเดินเครื่อง

● ห้ามการทำงานที่มีแรงดันเกินและอุณหภูมิสูงเกินไปโดยเด็ดขาด หยุดทันทีเพื่อตรวจสอบหากเกิดเสียงหรือการสั่นสะเทือนที่ผิดปกติ

หมายเหตุการบำรุงรักษา

● ตรวจสอบการซีลเป็นประจำด้วยเครื่องตรวจจับการรั่วไหลของแอมโมเนีย กระชับต่อมบรรจุสำหรับการรั่วไหลเล็กน้อย เปลี่ยนซีลทันทีหากยังมีการรั่วไหลอยู่

● ต้องทำการบำรุงรักษาหลังจากลดแรงกดทั้งหมดและการไล่อากาศปานกลาง ห้ามถอดแยกชิ้นส่วนภายใต้แรงกดดันเพื่อหลีกเลี่ยงอุบัติเหตุการรั่วไหลของแอมโมเนีย

● ใช้เฉพาะชิ้นส่วนของแท้ที่ระบุแอมโมเนีย (ซีล บรรจุภัณฑ์) ในการเปลี่ยน ห้ามใช้ซีลธรรมดาโดยเด็ดขาด

● ก่อนที่จะรีสตาร์ทวาล์วรอบเดินเบายาว ให้ตรวจสอบการเคลื่อนตัวของก้านและซีล ทำการทดสอบการปิดผนึกแอมโมเนียหากจำเป็น ป้องกันความชื้นและฝุ่นระหว่างการปิดเครื่องเพื่อหลีกเลี่ยงการกัดกร่อนของสแตนเลส
