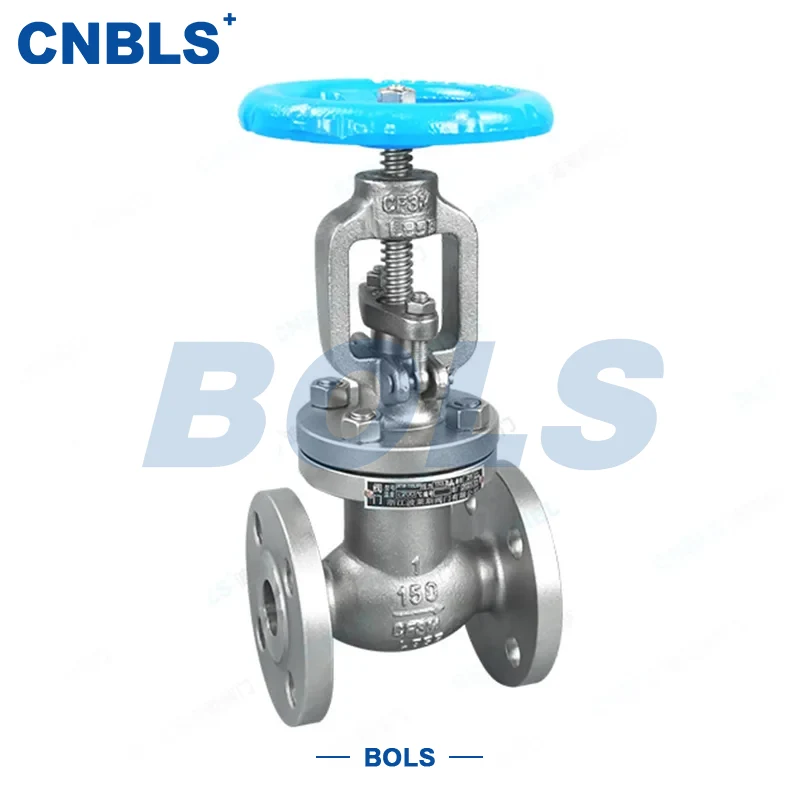

ANSI โกลบวาล์วหน้าแปลนสแตนเลส

Bolaisi ย่อมาจากคุณภาพที่เชื่อถือได้ สมรรถนะที่มั่นคง และอายุการใช้งานที่ยาวนานในวาล์วอุตสาหกรรม เราคือผู้ผลิตและผู้จำหน่ายโกลบวาล์วหน้าแปลนสเตนเลสสตีล ANSI ระดับมืออาชีพ ด้วยการผลิตขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวดตามมาตรฐาน API 602, ASME B16.34 และ API 598 วาล์วนี้มีความสามารถในการปรับเปลี่ยนแรงดัน อุณหภูมิ และปานกลางได้กว้าง ทนต่อการกัดกร่อนที่แข็งแกร่ง และการปิดผนึกที่ดีเยี่ยม เราสนับสนุนโซลูชันที่ปรับแต่งได้และบริการขายส่งเพื่อตอบสนองความต้องการของโครงการที่แตกต่างกัน

ส่งคำถาม

รายละเอียดสินค้า

พารามิเตอร์ทางเทคนิค

รายการพารามิเตอร์	ค่าพารามิเตอร์
โมเดลพื้นฐาน	โกลบวาล์วหน้าแปลนสเตนเลส ANSI (เช่น API 602 J41W/H, J941W/H ANSI type)
เส้นผ่านศูนย์กลางที่กำหนด	กรมอุทยานฯ 1/2 ~ กรมอุทยานฯ 12 (DN15 ~ DN300)
ความดันที่กำหนด	คลาส 150, 300, 600, 900, 1500, 2500 (ASME B16.34)
วัสดุตัววาล์ว	ASTM A182 F304, F316, F304L, F316L
วัสดุแกนวาล์ว	วัสดุตัวเครื่องที่เข้ากัน; สแตนเลสที่มีการซ้อนทับ Stellite (ASTM A417); สแตนเลสพร้อมโอเวอร์เลย์โลหะผสมแข็ง (API 602)
วัสดุพื้นผิวซีล	H: โลหะผสมแข็ง; W: วัสดุของตัวเครื่อง; ฉ: PTFE (ASTM D1710); Y: โลหะผสมสเตลไลท์ (ASTM A417)
ประเภทการเชื่อมต่อ	หน้าแปลน (RF, RTJ, FF); ASME B16.5, ASME B16.47
ประเภทการกระตุ้น	แบบแมนนวล (พวงมาลัยมือ, API 602); ไฟฟ้า (หลายเลี้ยว, NEMA 4/4X); นิวเมติก (การแสดงสองครั้ง/เดี่ยว); เกียร์เอียง
อุณหภูมิที่ใช้งานได้	สูง/ใช่/กว้าง: -29°C ~ +425°C; ฟ: -29°C ~ +200°C (ASME B16.34)
สื่อที่ใช้บังคับ	น้ำ ไอน้ำ น้ำมัน ก๊าซธรรมชาติ LPG ตัวกลางกระบวนการ ตัวกลางเคมีที่มีฤทธิ์กัดกร่อน (API 602)
ประสิทธิภาพการปิดผนึก	ซีลโลหะ: API 598 Class IV; ซีลแบบอ่อน: API 598 Class VI
แรงดันทดสอบเชลล์	1.5 × แรงดันปกติ (API 598)
แรงดันทดสอบซีล	1.1 × แรงดันที่กำหนด (API 598)

คุณสมบัติหลัก

หมวดหมู่	ข้อมูลจำเพาะ
คลาสความดัน	คลาส 150 / 300 / 600 / 900 / 1500 / 2500
การเชื่อมต่อแบบหน้าแปลน	RF (หน้ายก), RJ (ข้อต่อแหวน), FF (หน้าเรียบ)
ประเภทโครงสร้าง	OS&Y (สกรูและแอกด้านนอก), NRS (ก้านไม่ขึ้น), ช่องการไหลแบบตรง
ประเภทซีล	ซีลโลหะแข็ง, ซีลอ่อน

วัสดุส่วนประกอบ

ส่วนประกอบของโกลบวาล์วหน้าแปลนสเตนเลสสตีล ANSI เป็นไปตามมาตรฐานของสหรัฐอเมริกา ซึ่งให้ความต้านทานการกัดกร่อน ความต้านทานการสึกหรอ และการปิดผนึกที่ดีเยี่ยม

ส่วนประกอบ	ข้อกำหนดวัสดุ
ตัววาล์ว / ฝากระโปรง	ASTM A351 CF8 (304), CF8M (316), CF3 (304L), CF3M (316L)
ก้านวาล์ว	AISI 304, AISI 316, 17-4PH
แกนวาล์ว / บ่า	แผ่นปิด Stellite, ซีลตัวเครื่อง, ซีลอ่อน PTFE
การบรรจุต่อม	PTFE, กราไฟท์แบบยืดหยุ่น, กราไฟท์แบบถัก
โบลท์ / น็อต	มาตรฐาน ASTM A193 B8/B8M

มาตรฐานการออกแบบและการผลิต

● การออกแบบโกลบวาล์ว: API 602, ANSI/ASME B16.34

● ขนาดแบบเผชิญหน้า: ANSI/ASME B16.10

● ขนาดหน้าแปลน: ANSI/ASME B16.5, ANSI/ASME B16.47

● พิกัดแรงดัน-อุณหภูมิ: ANSI/ASME B16.34

● การทดสอบและตรวจสอบ: API 598

● การติดตั้ง: ASME B16.5, ASME B31.3

แนะนำผลิตภัณฑ์

โกลบวาล์วหน้าแปลนเหล็กสแตนเลส ANSI เป็นอุปกรณ์ควบคุมและปิดที่จำเป็นในระบบท่ออุตสาหกรรม โดยจะควบคุมการไหลและให้การควบคุมปริมาณที่แม่นยำโดยการยกจานผ่านก้านวาล์ว

วาล์วนี้ผลิตจากสเตนเลสสตีลทนต่อการกัดกร่อนสูงพร้อมปลายหน้าแปลน ผลิตขึ้นตามมาตรฐานของอเมริกาอย่างเคร่งครัด มีการปิดผนึกที่เชื่อถือได้ กฎระเบียบที่มั่นคง และการบำรุงรักษาง่าย ใช้กันอย่างแพร่หลายในอุตสาหกรรมน้ำมัน เคมี LNG พลังงาน ยา และการบำบัดน้ำ

เนื่องจากเป็นวาล์วที่เป็นไปตามมาตรฐานอเมริกันอย่างสมบูรณ์ จึงสามารถปรับแต่งโครงสร้าง วัสดุ และการสั่งงานเพื่อให้ตรงตามข้อกำหนดการใช้งานที่หลากหลาย ซึ่งเป็นโซลูชันที่เชื่อถือได้สำหรับระบบท่ออุตสาหกรรม

จุดคัดเลือก

1.ความดันและอุณหภูมิ: จับคู่ความดันและอุณหภูมิในการทำงานตาม ASME B16.34

2. วัสดุ: เลือก 304 (CF8), 316 (CF8M) หรือเหล็กกล้าไร้สนิมคาร์บอนต่ำพิเศษโดยพิจารณาจากการกัดกร่อนปานกลาง

3. ซีลและหน้าแปลน: ใช้ซีลโลหะแข็งและหน้าแปลน RJ สำหรับบริการที่มีแรงดันสูง อุณหภูมิสูง หรือมีอนุภาค ใช้ RF หรือ FF สำหรับบริการทั่วไป

4. โครงสร้าง: OS&Y เพื่อการบ่งชี้ตำแหน่งที่ชัดเจนและการบำรุงรักษาง่าย NRS สำหรับการติดตั้งในพื้นที่จำกัด

5. การดำเนินการ: ไฟฟ้าหรือนิวแมติกสำหรับการทำงานระยะไกล / ความถี่สูง (ป้องกันการระเบิดมาตรฐานของสหรัฐอเมริกา); คู่มือสำหรับการใช้งานในพื้นที่ความถี่ต่ำ
