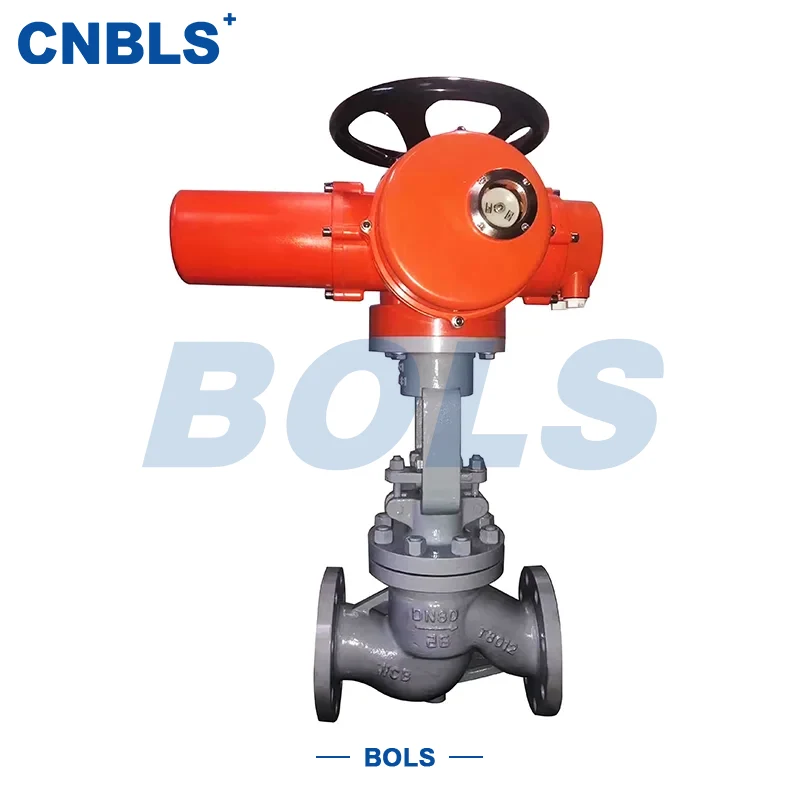

โกลบวาล์วปิดผนึกตัวเองสแตนเลสฟอร์จ

ข้อดีหลัก

โกลบวาล์วปิดผนึกตัวเองด้วยสแตนเลสปลอมแปลงทะลุจุดปวดในการปิดผนึกของวาล์วแรงดันสูงแบบดั้งเดิม ด้วยโครงสร้างการปิดผนึกตัวเอง + คุณภาพเหล็กหลอมที่เป็นแกนหลัก พวกเขาได้รับการออกแบบมาเป็นพิเศษสำหรับบริการแรงดันสูง อุณหภูมิสูง และมีฤทธิ์กัดกร่อนสูงที่ PN100 ขึ้นไป แก้ปัญหาการรั่วไหลของการปิดผนึกแบบโบลต์แบบดั้งเดิมภายใต้แรงดันสูงได้อย่างสมบูรณ์แบบ

ข้อได้เปรียบที่สำคัญ

โครงสร้างการปิดผนึกด้วยตนเองที่เชื่อถือได้มากขึ้น

Bonnet ใช้การออกแบบการปิดผนึกด้วยตนเอง ซีลจะถูกบีบอัดโดยอัตโนมัติด้วยแรงดันปานกลางของระบบ - ยิ่งความดันสูง การปิดผนึกก็จะยิ่งดีขึ้น ไม่จำเป็นต้องบีบอัดโบลต์เพิ่มเติม ช่วยลดความเสี่ยงในการรั่วไหลภายใต้แรงดันสูง เหมาะสำหรับช่วงแรงดันสูงเต็มรูปแบบ: PN100~PN320, Class600~2500

คุณภาพเหล็กหลอมที่เป็นเลิศที่ดีเยี่ยม

ตัวเครื่องได้รับการหล่อหลอมในตัว ปราศจากรูลมและความพรุน ด้วยวัสดุที่มีความหนาแน่นสม่ำเสมอ ความแข็งแรงเชิงกลสูง และทนทานต่อแรงกระแทกได้ดี ด้วยสแตนเลส 304/316/316L ทำให้ทนทานต่อการกัดกร่อนได้ดีเยี่ยมและยืดอายุการใช้งานได้อย่างมาก

การปรับตัวที่แข็งแกร่งหลายเงื่อนไข

สามารถเลือกประเภทการซีลได้อย่างยืดหยุ่นตามอุณหภูมิและปานกลาง แผ่นดิสก์และที่นั่งใช้การซีลโลหะแบบแข็ง (โลหะผสมแข็ง / การหุ้มผิวแข็งแบบ Stellite) เหมาะสำหรับตัวกลางแรงดันสูงที่มีอนุภาค มีการสึกหรอสูง มีการกัดกร่อนสูง และซับซ้อน อุณหภูมิในการทำงาน: -40°C ~ +550°C

ตัวเลือกการเปิดใช้งานหลายรายการที่ยืดหยุ่น

ไดรฟ์เกียร์ธรรมดา ไฟฟ้า นิวแมติก และเฟืองบายศรี คู่มือสำหรับการเจาะขนาดเล็ก/กลางและการทำงานความถี่ต่ำ ไฟฟ้า/นิวแมติกป้องกันการระเบิดสำหรับการควบคุมระยะไกล เกียร์เอียงสำหรับการเจาะขนาดใหญ่แรงดันสูงเพื่อลดแรงบิดในการทำงาน

รับประกันการปฏิบัติตาม

ออกแบบและผลิตตามมาตรฐานวาล์วเหล็กหลอมแรงดันสูงในประเทศและต่างประเทศอย่างเข้มงวด แต่ละวาล์วผ่านการทดสอบความหนาแน่นของอากาศแรงดันสูง การทดสอบพิเศษแบบปิดผนึกตัวเอง และการตรวจสอบหลายครั้ง คุณภาพสามารถตรวจสอบย้อนกลับได้และตรงตามมาตรฐานการจัดซื้อสำหรับปิโตรเคมี สถานีพลังงาน และอุตสาหกรรมแรงดันสูงอื่นๆ

พารามิเตอร์ทางเทคนิค

วัสดุส่วนประกอบ

ภาพรวมผลิตภัณฑ์

โกลบวาล์วปิดผนึกตัวเองด้วยสแตนเลสสตีลฟอร์จเป็นวาล์วควบคุมการปิด-เปิดที่มีความแม่นยำสูง ออกแบบมาโดยเฉพาะสำหรับการบริการที่มีแรงดันสูง โดยผสมผสานเทคโนโลยีการตีขึ้นรูปและโครงสร้างการปิดผนึกในตัว ซึ่งประกอบด้วยตัวเรือนสแตนเลสหลอมที่ทนต่อการกัดกร่อน ฝากระโปรงปิดผนึกตัวเอง การประกอบแผ่นดิสก์ และกลไกการกระตุ้น

วาล์วควบคุมการไหลโดยการยกแผ่นดิสก์ผ่านก้านวาล์ว ข้อดีหลักคือระบบซีลตัวเอง: วงแหวนซีลจะถูกบีบอัดโดยอัตโนมัติด้วยแรงดันปานกลาง ดังนั้นประสิทธิภาพการซีลจะดีขึ้นเมื่อแรงดันเพิ่มขึ้น แก้ปัญหาเบื้องต้นในอุตสาหกรรมจากการรั่วไหลได้ง่ายในการซีลแบบโบลต์แบบดั้งเดิมภายใต้แรงดันสูง

ด้วยโครงสร้างปลอมแปลงหนาแน่นและความต้านทานการกัดกร่อนของเหล็กสแตนเลส วาล์วจึงมีความต้านทานแรงดันสูง ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อน และอายุการใช้งานยาวนาน วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในปิโตรเคมี ก๊าซธรรมชาติ สถานีพลังงาน และโรงงานเคมีแรงดันสูง ซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญสำหรับการทำงานที่ปลอดภัยและมั่นคงของท่อแรงดันสูง

การใช้งาน

โกลบวาล์วปิดผนึกตัวเองที่ทำจากสแตนเลสฟอร์จ ได้รับการออกแบบมาสำหรับแรงดันสูง (PN100+) อุณหภูมิสูง และการกัดกร่อนที่แข็งแกร่ง เหมาะสำหรับการใช้งานที่ต้องการความน่าเชื่อถือในการปิดผนึกและความแข็งแรงของวัสดุที่สูงมาก: ● อุตสาหกรรมปิโตรเคมี: สารเคมีแรงดันสูงและท่อส่งน้ำมัน

● ระบบส่งแรงดันสูงก๊าซธรรมชาติ

● ท่อส่งไอน้ำแรงดันสูงของโรงไฟฟ้า

● อุปกรณ์ทำปฏิกิริยาเคมีแรงดันสูง

● ท่อส่งและจัดเก็บแรงดันสูง LPG

เหมาะอย่างยิ่งสำหรับแรงดันสูงพิเศษ (PN320 / คลาส 1500+) อุณหภูมิสูง (>450°C) และบริการที่มีฤทธิ์กัดกร่อนรุนแรง

แนวทางการคัดเลือก

วัสดุโดยความดัน แรงดันสูง (PN100~160): เหล็กหลอม 304/316 แรงดันสูงพิเศษ (PN320 / Class 1500+): 316L หรือสแตนเลสพิเศษ

แหวนปิดผนึกตัวเองตามอุณหภูมิ

450°C: แหวนซีลโลหะอินโคเนล ≤450°°: แหวนกราไฟท์ยืดหยุ่นเสริมแรง การกัดกร่อนที่รุนแรง: แหวนซีล 316L

ดิสก์/เบาะนั่งขนาดกลาง

อนุภาคและการสึกหรอสูง: การขัดผิวแข็งด้วยโลหะผสมแข็ง ตัวกลางสะอาด: การขัดผิวแข็งแบบสเตลไลท์

การกระตุ้นโดยการดำเนินงาน

การเจาะขนาดเล็ก/กลาง: แบบแมนนวล รีโมทคอนโทรล: ไฟฟ้า/นิวแมติกป้องกันการระเบิด การเจาะขนาดใหญ่ (≥DN80): เฟืองดอกจอก

หน้าแปลนด้วยแรงดัน

PN100~160: RF + ปะเก็นแผลเกลียว PN320 / คลาส 1500+: หน้า RJ + ปะเก็น RJ

มาตรฐานการออกแบบและการผลิต

● การออกแบบวาล์ว: GB/T 12235, API 602

● ต่อหน้า: GB/T 12221, ANSI/ASME B16.10

● หน้าแปลน: GB/T 9113, ANSI/ASME B16.5

● ความดัน-อุณหภูมิ: GB/T 12224, ANSI/ASME B16.34

● การทดสอบ: GB/T 13927, API 598, UT/MT/PT, การทดสอบการปิดผนึกตัวเอง, การทดสอบความหนาแน่นของอากาศแรงดันสูง

● วัสดุ: GB/T 1220, ASTM A182, GB/T 13401

การติดตั้งและบำรุงรักษา

ก่อนการติดตั้ง

ตรวจสอบรุ่น ความดัน วัสดุ และประเภทการซีลในตัว ตรวจสอบตัวเครื่องและแหวนซีลว่าเสียหายหรือมีสิ่งเจือปนหรือไม่

การติดตั้ง

ติดตั้งในทิศทางการไหลที่ทำเครื่องหมายไว้: ทางเข้าต่ำ, ทางออกสูง ขันโบลต์หน้าแปลนให้เท่ากันเพื่อหลีกเลี่ยงความเครียดที่ไม่สม่ำเสมอ

การดำเนินการ

ทำงานอย่างช้าๆและราบรื่นเพื่อหลีกเลี่ยงความเสียหายต่อก้านหรือโครงสร้างการซีลในตัวเอง สำหรับวาล์วไฟฟ้า/นิวแมติก ให้ทำการทดสอบแรงดันทีละขั้นตอน

การบำรุงรักษาตามปกติ

ตรวจสอบการปิดผนึกฝากระโปรง การรั่วซึมเล็กน้อยสามารถบรรเทาได้ด้วยการขันโบลท์ที่ฝากระโปรงหน้าให้แน่นเล็กน้อย เปลี่ยนแหวนซีลในตัวหากยังมีการรั่วไหลอยู่

การบำรุงรักษาระยะยาว

ทำการทดสอบแบบไม่ทำลาย UT/MT เป็นประจำ ซ่อมแซมหรือเปลี่ยนพื้นผิวซีลแผ่นดิสก์/เบาะนั่ง หากความแม่นยำในการควบคุมลดลง

รีสตาร์ทหลังจากปิดเครื่องนาน

ตรวจสอบการทำงานที่ราบรื่นด้วยตนเอง ทำการทดสอบความหนาแน่นของอากาศแรงดันสูงก่อนการทดสอบเดินเครื่อง

วาล์วโลกปิดผนึกด้วยตนเองฟอร์จสแตนเลสมีโครงสร้างการปิดผนึกตัวเองเป็นจุดเด่นหลัก จับคู่กับเหล็กหลอมและสแตนเลสที่ทนต่อการกัดกร่อน พวกเขาแก้ปัญหาการรั่วของวาล์วได้อย่างสมบูรณ์ภายใต้แรงดันสูง ครอบคลุมช่วงแรงดันสูงเต็มรูปแบบ PN100 ~ PN320 พร้อมข้อดีของความต้านทานแรงดันสูง ทนต่ออุณหภูมิสูง ทนต่อการกัดกร่อน และใช้งานง่าย

ผลิตตามมาตรฐานแรงดันสูงสากลด้วยคุณภาพที่ตรวจสอบย้อนกลับได้ เลือกใช้ได้ง่ายและค่าบำรุงรักษาต่ำ โดยให้โซลูชั่นการปิดเครื่องที่เสถียรและปลอดภัยสำหรับปิโตรเคมี ก๊าซธรรมชาติ สถานีไฟฟ้า และอุตสาหกรรมแรงดันสูงอื่นๆ โดยทำหน้าที่เป็นส่วนประกอบหลักในการรับประกันสำหรับระบบท่อแรงดันสูง
