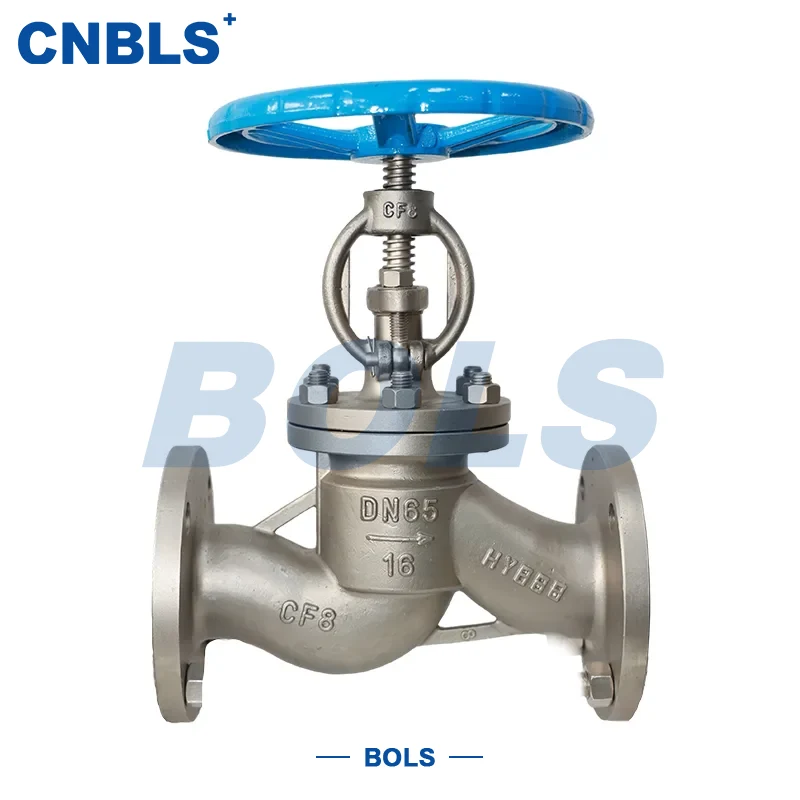

โกลบวาล์วหน้าแปลนเหล็กหลอมเหล็กสแตนเลส

โกลบวาล์วหน้าแปลนเหล็กหลอมเหล็กสแตนเลสผลิตขึ้นด้วยเทคโนโลยีการตีขึ้นรูปและเป็นของวาล์วปิดและควบคุมที่มีความแข็งแรงสูง โครงสร้างหลักประกอบด้วยตัวถังปลอมแปลงสแตนเลส ฝากระโปรงและชุดแผ่นดิสก์ วาล์วมีการควบคุมเปิด-ปิดที่เชื่อถือได้และการควบคุมการไหลที่แม่นยำโดยการดันจานขึ้นและลงผ่านก้านวาล์ว

เมื่อเปรียบเทียบกับวาล์วเหล็กหล่อทั่วไป วาล์วลูกโลกหน้าแปลนเหล็กหลอมสแตนเลสมีความหนาแน่นของวัสดุที่สูงกว่า ความแข็งแรงเชิงกลที่มากขึ้น และทนต่อแรงกระแทกที่มีเสถียรภาพมากขึ้น ด้วยสแตนเลสที่ทนต่อการกัดกร่อนและโครงสร้างการปิดผนึกที่เป็นผู้ใหญ่ วาล์วสามารถทำงานได้เป็นเวลานานในสภาพแวดล้อมที่มีอุณหภูมิสูง ความดันสูง และมีฤทธิ์กัดกร่อน ออกแบบและผลิตตาม GB, API, ASME และมาตรฐานอื่น ๆ ซึ่งใช้กันอย่างแพร่หลายในน้ำมันและก๊าซ สารเคมีแรงดันสูง สถานีพลังงาน และระบบนอกชายฝั่ง ซึ่งทำหน้าที่เป็นส่วนประกอบการควบคุมที่สำคัญ สำหรับท่อแรงดันสูง

โครงสร้างหลักและคุณสมบัติด้านประสิทธิภาพ

■ ร่างกายปลอมแปลงแบบรวม ร่างกายและฝากระโปรงผลิตโดยแม่พิมพ์แบบเปิดหรือแบบปิด โดยมีโครงสร้างภายในหนาแน่นและปราศจากรูพรุนในการหล่อ ความเสถียรของโครงสร้างจะดีกว่าวาล์วแบบหล่อภายใต้สภาวะแรงดันหรือแรงกระแทกที่ผันผวน

■ ทางผ่านการไหลแบบตรง การออกแบบทางตรงมาตรฐานช่วยลดความต้านทานการไหลในพื้นที่และให้การควบคุมการไหลเชิงเส้นมากขึ้น เหมาะสำหรับระบบกระบวนการที่ต้องการการควบคุมที่มั่นคง

■ OS&Y สกรูด้านนอกและโครงสร้างแอก การออกแบบก้านที่เพิ่มขึ้นช่วยให้สังเกตตำแหน่งวาล์วได้ชัดเจน เกลียวของก้านถูกแยกออกจากตัวกลางเพื่อยืดอายุการใช้งาน

■ โซลูชั่นการซีลหลายแบบ ซีลแข็งโลหะหรือซีลอ่อน PTFE มีจำหน่ายตามเงื่อนไขการบริการ ทำให้วาล์วสามารถครอบคลุมทั้งการใช้งานที่อุณหภูมิสูง แรงดันสูง และการใช้งานปานกลางที่สะอาด

พารามิเตอร์ทางเทคนิคหลัก

โครงร่างการกำหนดค่าวัสดุหลักและฝากระโปรง

ตัวและฝากระโปรง

ตัดแต่งและปิดผนึก

● ก้านวาล์ว: สเตนเลสสตีลชุบแข็งแบบตกตะกอน 316 หรือ 17-4PH

● ที่นั่ง/แผ่นดิสก์: ผนึกผิวแข็งแบบ Stellite หรือวัสดุของตัวเครื่อง

● การบรรจุ: กราไฟท์ยืดหยุ่นหรือชนิดเสริมแรง PTFE

● ปะเก็นหน้าแปลน: ปะเก็นแผลเกลียว / ปะเก็นแหวน PTFE / RJ

ด้วยระบบวัสดุข้างต้น โกลบวาล์วหน้าแปลนเหล็กหลอมสแตนเลส บรรลุประสิทธิภาพที่สมดุลในด้านความต้านทานการสึกหรอและความเสถียรของการปิดผนึก

ตัวเลือกการดำเนินการและการเชื่อมต่อ

ด้วยการกำหนดค่าแอคชูเอเตอร์ที่เหมาะสม โกลบวาล์วหน้าแปลนเหล็กหลอมสแตนเลสจึงสามารถทำงานได้อย่างเสถียรในระบบอัตโนมัติ

แนวทางการเลือกคีย์

การเลือกตามระดับความดัน

● สำหรับ PN100 ขึ้นไปหรือแรงดันผันผวน: ควรใช้โครงสร้างปลอมแปลง

● สำหรับแรงดันสูงพิเศษ: แนะนำให้ใช้หน้าแปลน RJ

การเลือกใช้วัสดุตามการกัดกร่อน

● บริการทั่วไป: 304

● บริการคลอรีนหรือกรด: 316 ลิตร

● สำหรับอุณหภูมิสูง: ตรวจสอบความเค้นที่อนุญาตของวัสดุ

การเลือกตามความต้องการในการปิดผนึก

● อุณหภูมิสูง ความดันสูง มีอนุภาค: ซีลโลหะแข็ง

● บริการทำความสะอาดพร้อมการควบคุมการรั่วซึมอย่างเข้มงวด: ซีลแบบอ่อน PTFE

การจับคู่ตามโหมดการทำงาน

● DN≤80 และความถี่การทำงานต่ำ: แบบแมนนวล

● การควบคุมระยะไกลหรืออัตโนมัติ: ไฟฟ้า/นิวแมติก

● แรงดันสูงเจาะขนาดใหญ่: เฟืองบายศรี

การติดตั้ง การใช้งาน และการบำรุงรักษา

การติดตั้ง

● ตรวจสอบรุ่น ระดับแรงดัน และความเข้ากันได้ของวัสดุ

● ตรวจสอบความเสียหายทางกลบนพื้นผิวหลอม

● ติดตั้งตามทิศทางการไหลที่ทำเครื่องหมายไว้ที่ตัวเครื่อง: ทางเข้าต่ำ, ทางออกสูง

การว่าจ้างและการดำเนินงาน

● ใช้งานด้วยตนเองอย่างราบรื่นและช้าๆ เพื่อหลีกเลี่ยงผลกระทบ

● ทดสอบแรงดันขณะไม่มีโหลดและทีละขั้นตอนสำหรับวาล์วไฟฟ้า/นิวแมติก

● ตรวจสอบให้แน่ใจว่าไม่มีการรั่วไหลก่อนที่จะสตาร์ทระบบแรงดันสูง

การซ่อมบำรุง

● ตรวจสอบต่อมบรรจุและข้อต่อหน้าแปลนเป็นประจำ

● แนะนำให้ใช้การทดสอบแบบไม่ทำลาย UT/MT สำหรับบริการระยะยาว

● ซ่อมแซมพื้นผิวซีลแผ่นดิสก์และเบาะนั่งหากประสิทธิภาพการควบคุมลดลง

รีสตาร์ทหลังจากปิดเครื่อง

● ตรวจสอบการทำงานที่ราบรื่นโดยการหมุนด้วยมือก่อนสตาร์ท

● ทดสอบเปลือกและซีลหากจำเป็น

● เปิดให้บริการหลังจากผ่านการตรวจสอบเท่านั้น

การใช้งาน

ด้วยโครงสร้างการปลอมแปลงที่มีความแข็งแรงสูงและระบบปิดผนึกที่เชื่อถือได้ วาล์วลูกโลกหน้าแปลนเหล็กสแตนเลสหลอมถูกนำมาใช้กันอย่างแพร่หลายใน:

● การขนส่งน้ำมันและก๊าซ

● โรงงานเคมีแรงดันสูง

● ระบบพลังงานความร้อนและนิวเคลียร์

● แพลตฟอร์มนอกชายฝั่งและทางทะเล

● ท่อส่งกระบวนการแรงดันสูงที่อุณหภูมิสูง
