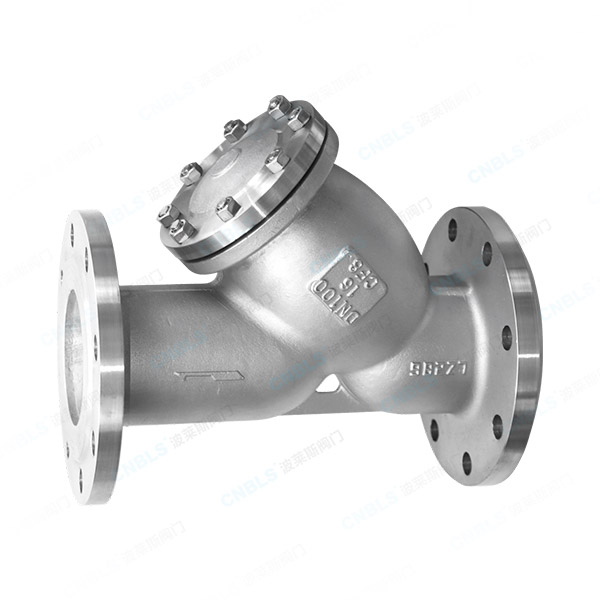

ตัวกรองชนิด Y

ตัวกรองชนิด Y Bolaisi เป็นอุปกรณ์กรองสิ่งเจือปนในท่อส่งน้ำล่วงหน้าโดยเฉพาะซึ่งผลิตภายใต้การผลิตที่ได้มาตรฐานในโรงงานมืออาชีพของเรา ตัวกรองมีการออกแบบรูปตัว Y ที่ทำมุม ทำให้มีความต้านทานของเหลวต่ำ และช่วยให้ถอดประกอบและเป่าได้ง่าย ตัวกรองภายในที่ถอดออกได้จะดักสนิม ตะกอน ตะกรันจากการเชื่อม และสิ่งปนเปื้อนที่เป็นเม็ด ปกป้องอุปกรณ์ปลายน้ำที่มีความแม่นยำ รวมถึงวาล์ว ปั๊ม และเครื่องมือจากการเสียดสีและการอุดตัน ในฐานะผู้ผลิตการค้าต่างประเทศโดยตรง เราใช้ขั้นตอนการตรวจสอบคุณภาพที่เข้มงวดสามขั้นตอน: การตรวจจับข้อบกพร่องของวัตถุดิบ การทดสอบแรงดันไฮโดรสแตติก และการตรวจสอบความแม่นยำของตาข่ายหน้าจอ ผลิตภัณฑ์ของเราถูกส่งออกไปยังตลาดอุตสาหกรรมทั่วโลกอย่างกว้างขวาง และทำหน้าที่เป็นอุปกรณ์ป้องกันระดับแนวหน้าที่จำเป็นสำหรับการจ่ายน้ำและการระบายน้ำ สารเคมี น้ำมันและก๊าซ และระบบท่อ HVAC

ส่งคำถาม

รายละเอียดสินค้า

โบไลซีตัวกรองชนิด Y ทำหน้าที่เป็นหน่วยกรองล่วงหน้าสำหรับท่อ โดยดักจับสิ่งปนเปื้อนที่เป็นของแข็ง เช่น ตะกอนและตะกรันจากการเชื่อม เพื่อปกป้องปั๊ม วาล์ว และเครื่องมือที่ปลายน้ำ มีจำหน่ายในวัสดุตัวเครื่องหลายประเภทและเส้นผ่านศูนย์กลางปกติ โดยสามารถใช้งานร่วมกับน้ำ น้ำมัน แก๊ส ไอน้ำ และตัวกลางอื่นๆ หน้าจอแบบถอดได้สามารถทำความสะอาดและนำกลับมาใช้ใหม่ได้ มีตัวเลือกการติดตั้งที่ยืดหยุ่น แต่ละยูนิตผ่านการตรวจสอบโรงงานหลายครั้ง ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลกพร้อมการรับประกันเต็มหน่วยเป็นเวลา 12 เดือน และมีข้อกำหนดเฉพาะที่กำหนดเองได้ตามคำขอ

คำจำกัดความของผลิตภัณฑ์

ตัวกรองชนิด Y คืออุปกรณ์กรองเชิงกลที่ติดตั้งที่ปลายด้านหน้าของท่อส่งของเหลว ซึ่งตั้งชื่อตามโครงสร้างตัววาล์วรูปตัว Y ทำมุม เมื่อตัวกลางไหลผ่านตัววาล์ว ตัวกรองที่มีความแม่นยำในตัวจะดักจับสิ่งสกปรกที่เป็นอนุภาคของแข็งที่มีอยู่ในของเหลว ช่วยให้ตัวกลางสะอาดไหลไปยังอุปกรณ์ปลายน้ำ ตัวกรองชนิด Y เข้ากันได้กับน้ำ น้ำมัน ก๊าซ และสื่ออื่นๆ ข้อกำหนดมาตรฐานของตาข่ายมีดังนี้: 18–30 mesh สำหรับบริการน้ำ 10–100 mesh สำหรับบริการแก๊ส และ 100–480 mesh สำหรับบริการน้ำมัน ตลับกรองสามารถถอดออกเพื่อทำความสะอาดและนำกลับมาใช้ซ้ำได้ ผลิตภัณฑ์นี้ดำเนินการกรองสิ่งสกปรกในท่อล่วงหน้าเท่านั้น โดยไม่เปลี่ยนแปลงอัตราการไหลหรือความดันของตัวกลาง สามารถจับคู่กับวาล์วประตู บอลวาล์ว โกลปวาล์ว ปั๊มน้ำ เครื่องแลกเปลี่ยนความร้อน และเครื่องวัดอัตราการไหล ช่วยลดการเสียดสี การอุดตัน และการปิดระบบท่อส่งอุปกรณ์ที่ต้นทางโดยไม่ได้วางแผน ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาและเปลี่ยนอุปกรณ์ได้อย่างมาก

ข้อมูลจำเพาะทางเทคนิค

1.ยี่ห้อ:โบไลซี

2.รุ่น: GL41H/W-16C/P

3. เส้นผ่านศูนย์กลางที่กำหนด: DN15 ~ DN300

4.วัสดุวาล์ว: WCB หล่อเหล็กคาร์บอน/304 สแตนเลส/316 สแตนเลส

5. ระดับความดัน: PN10, PN16, PN25, PN40

6.ประเภทการเชื่อมต่อ: การเชื่อมต่อแบบหน้าแปลน

7.วัสดุหน้าจอ: ตาข่ายลวดสแตนเลส 304/316

8.ความแม่นยำในการกรองของหน้าจอ: มาตรฐาน 40/60/80/100 ตาข่าย (ปรับแต่งได้)

9.สื่อที่เกี่ยวข้อง: น้ำประปา น้ำเสีย ผลิตภัณฑ์น้ำมัน ก๊าซธรรมชาติ ไอน้ำ ฯลฯ

10. อุณหภูมิในการทำงาน: เหล็กหล่อรุ่น ≤ 350 ° C; รุ่นสแตนเลส ≤ 280°C

11.ทิศทางการไหลของของไหล: ทิศทางเดียวตรงผ่าน

12. ข้อกำหนดในการติดตั้ง: เหมาะสำหรับท่อทั้งแนวนอนและแนวตั้ง ชามกรองจะต้องคว่ำหน้าลง

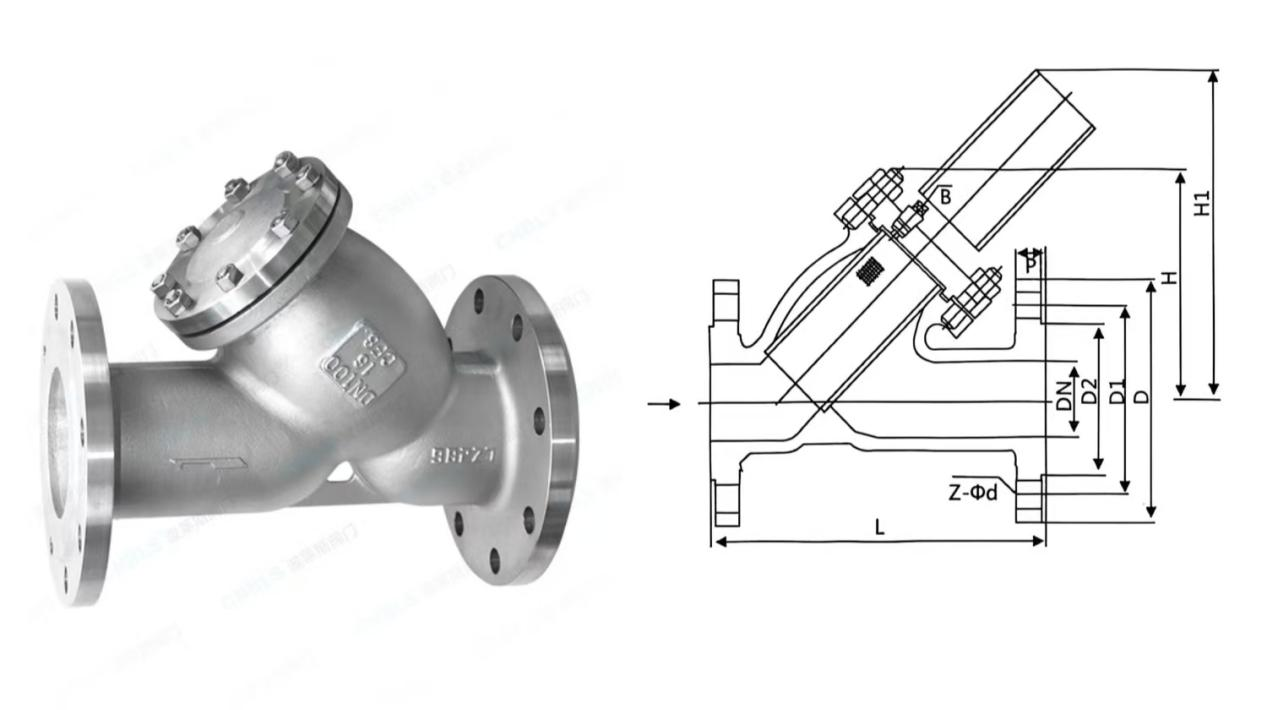

ภาพวาดผลิตภัณฑ์และพารามิเตอร์ทางเทคนิค

Y-type strainer

PN(เมปาสคาล)	DN(มิลลิเมตร)	ลิตร(มิลลิเมตร)	ง(มิลลิเมตร)	D1(มิลลิเมตร)	D2(มิลลิเมตร)	ข(มิลลิเมตร)	Z-Φd	อืม)
1.6	15	130	95	65	45	14-2	4-Φ14	60
	20	145	105	75	55	14-2	4-Φ14	70
	25	150	115	85	65	14-2	4-Φ14	70
	32	180	135	100	78	16-2	4-Φ18	75
	40	200	145	110	85	16-3	4-Φ18	90
	50	220	160	125	100	16-3	4-Φ18	105
	65	250	180	145	120	18-3	4-Φ18	150
	80	280	195	160	135	20-3	8-Φ18	175
	100	300	215	180	155	20-3	8-Φ18	200
	125	350	245	210	185	22-3	8-Φ18	205
	150	380	280	240	210	24-3	8-Φ23	260
	200	480	335	295	265	26-3	12-Φ23	300
	250	550	405	355	320	30-3	12-Φ25	380
	300	610	460	410	375	30-4	12-Φ25	410

ระยะเวลาการรับประกันและการคืน / แลกเปลี่ยนกฎระเบียบหลังการขาย

1. ระยะเวลาการรับประกัน

ทั้งหมดโบไลซีตัวกรองชนิด Y มาพร้อมกับการรับประกันเต็มหน่วยเป็นเวลา 12 เดือน นับตั้งแต่วันที่สินค้าออกจากโรงงานของเรา ความคุ้มครองการรับประกัน: ข้อบกพร่องด้านคุณภาพที่เกิดจากโรงงาน รวมถึงรูเข็มหล่อบนตัววาล์ว การรั่วไหลของหน้าแปลน ความเสียหายต่อหน้าจอดั้งเดิม และข้อบกพร่องในกระบวนการผลิต ข้อยกเว้นจากความคุ้มครองการรับประกัน: ความเสียหายที่เกิดจากการถอดและประกอบโดยไม่ได้รับอนุญาต การกัดกร่อนปานกลางมากเกินไป ผลกระทบจากวัตถุที่เป็นเม็ดแข็ง การอุดตันของตะแกรงและการเสียรูปเนื่องจากการเป่าผิดปกติ และการทำงานเกินขีดจำกัดแรงดันหรืออุณหภูมิที่กำหนด

2. กฎการคืนและแลกเปลี่ยน

1. สินค้าเสียหายเมื่อได้รับหรือข้อบกพร่องด้านคุณภาพโรงงาน: ลูกค้าจะต้องจัดเตรียมรูปถ่ายและวิดีโอหลักฐานจริง เรามีบริการเปลี่ยนหรือซ่อมฟรี

2. การยกเลิกคำสั่งซื้อโดยลูกค้าฝ่ายเดียว / การเลือกขนาด พารามิเตอร์ หรือมาตรฐานไม่ถูกต้อง: สำหรับคำสั่งซื้อที่ไม่ได้ผลิต ความเสียหายที่เกิดจากการชำระบัญชีบางส่วนจะถูกหักออกจากการคืนเงิน คำสั่งซื้อที่เสร็จสมบูรณ์และจัดส่งแล้วไม่มีสิทธิ์ในการคืนสินค้าโดยไม่มีเงื่อนไข

3.การส่งคืนโดยไม่มีปัญหาด้านคุณภาพ: สินค้าจะต้องยังไม่ได้เปิดโดยไม่มีรอยขีดข่วนจากการใช้งาน ลูกค้าจะต้องรับผิดชอบค่าขนส่งระหว่างประเทศขาเข้าและขาออกทั้งหมด พิธีการศุลกากร และค่าธรรมเนียมภาษี รวมทั้งการหักค่าเสียหายจากการประมวลผลสำหรับการดำเนินการส่งคืน

ฟิลด์แอปพลิเคชัน

1. โครงการประปาและการระบายน้ำของเทศบาล การกรองล่วงหน้าสำหรับท่อส่งน้ำประปาหลักในเมือง สายบำบัดน้ำเสีย และโรงเรือนปั๊มน้ำสำรอง ดักจับตะกอนและสนิมในท่อเพื่อปกป้องปั๊มน้ำ มาตรวัดน้ำ และวาล์วลดแรงดัน

2.อุตสาหกรรมน้ำมันและก๊าซ ท่อส่งน้ำมันดิบ สถานีควบคุมแรงดันแก๊ส และท่อสถานีเติมแก๊ส โดยกรองตะกรันจากการเชื่อมและเศษโลหะเพื่อป้องกันการติดขัดและการทำงานผิดปกติของตัวควบคุมแรงดันและมิเตอร์วัดการไหล

3.สายการผลิตเคมีภัณฑ์ ท่อส่งน้ำมันถ่ายเทความร้อน สายส่งกรดอ่อนและด่างอ่อน และท่อหมุนเวียนของเครื่องปฏิกรณ์ มันกรองอนุภาคผลึกในตัวกลางเพื่อยืดอายุการใช้งานของวาล์วและเครื่องแลกเปลี่ยนความร้อน

4.โรงไฟฟ้าและระบบทำความร้อน HVAC ท่อส่งน้ำป้อนหม้อไอน้ำ เครือข่ายไอน้ำอุณหภูมิสูง และระบบปรับอากาศส่วนกลางน้ำหมุนเวียน ช่วยขจัดตะกรันและสนิมที่ปนเปื้อนเพื่อหลีกเลี่ยงการอุดตันของท่อแลกเปลี่ยนความร้อน

5. อุตสาหกรรมโลหะวิทยา การผลิตกระดาษ และสิ่งทอ ระบบหมุนเวียนน้ำหล่อเย็นและท่อส่งสารละลาย โดยดักจับอนุภาคของแข็งเพื่อปกป้องโรงงานรีด ปั๊มน้ำ และวาล์วควบคุมสิ่งทอที่มีความแม่นยำ

6.สนับสนุนอุปกรณ์เชิงพาณิชย์ในต่างประเทศท่อของเหลวของอุปกรณ์น้ำบริสุทธิ์ หม้อไอน้ำที่ใช้เชื้อเพลิงเป็นเชื้อเพลิง เครื่องทำความสะอาด และเครื่องอัดอากาศ การสนับสนุนการจัดซื้อระยะยาวโดยผู้ผลิตอุปกรณ์ในยุโรป อเมริกา และเอเชียตะวันออกเฉียงใต้

ทำไมต้องเลือกวาล์วโบไลซี?

1.จัดหาโดยตรงจากโรงงานต้นทางเพื่อการค้าต่างประเทศโดยไม่มีพ่อค้าคนกลาง เราเป็นเจ้าของโรงหล่อสแตนเลสและเหล็กหล่ออิสระ รวมถึงเวิร์กช็อปการตัดเฉือนที่เหมาะสำหรับตลาดต่างประเทศ เรารับประกันระยะเวลารอคอยสินค้าที่มั่นคงสำหรับการสั่งซื้อจำนวนมาก

2. หน้าจอสแตนเลสสตีลที่มีความแม่นยำทั้งหมดสามารถนำกลับมาใช้ใหม่ได้หลังจากทำความสะอาดซ้ำแล้วซ้ำอีก ทนต่ออุณหภูมิสูงและการกัดเซาะพร้อมถอดชิ้นส่วนได้ง่าย สามารถติดตั้งใหม่ได้หลังจากล้างด้วยน้ำสะอาดโดยไม่ต้องเปลี่ยนวัสดุสิ้นเปลืองบ่อยๆ ซึ่งช่วยลดต้นทุนการดำเนินงานของลูกค้าในระยะยาว

3. ตัวเลือกวัสดุหลายแบบสำหรับทุกสภาพการทำงาน เข้ากันได้กับสภาพแวดล้อมการทำงานในต่างประเทศที่ซับซ้อน เหล็กหล่อเหมาะสำหรับไอน้ำอุณหภูมิสูง สแตนเลส 304 เหมาะกับสื่อน้ำ น้ำมัน และก๊าซ สแตนเลส 316 ใช้งานได้กับของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย ผลิตภัณฑ์ของเราตอบสนองความต้องการการดำเนินงานที่หลากหลายสำหรับโครงการด้านสารเคมี ความร้อน และน้ำและการระบายน้ำทั่วโลก

4.การตรวจสอบโรงงานสามขั้นตอนเพื่อคุณภาพเกรดส่งออกที่สม่ำเสมอ ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบสเปกตรัม PMI ของวัตถุดิบ การทดสอบความแข็งแรงของตัววาล์วและการตรวจสอบการสุ่มตัวอย่างของความแม่นยำในการกรองหน้าจอ มีใบรับรองการตรวจสอบโรงงานแนบมากับทุกหน่วยงาน ตามมาตรฐานอุปกรณ์ของเหลวสากล

5. ระบบหลังการขายการค้าต่างประเทศที่ครอบคลุม ผู้จัดการบัญชีการค้าต่างประเทศโดยเฉพาะให้บริการแบบตัวต่อตัว ชิ้นส่วนอะไหล่จะถูกจัดส่งทันทีหากเกิดความผิดปกติใดๆ ที่เกิดขึ้นภายในระยะเวลารับประกัน

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: ต้องติดตั้งตัวกรองชนิด Y ในแนวนอนหรือไม่? ใช้กับท่อแนวตั้งได้ไหม

ตอบ: ใช้ได้กับท่อทั้งแนวนอนและแนวตั้ง เพียงให้แน่ใจว่าชามตะกอนของเครื่องกรองคว่ำหน้าลงเพื่อช่วยให้การตกตะกอนของสิ่งเจือปนและการระบายออกสม่ำเสมอ

Q2: จะเลือกความแม่นยำในการกรองได้อย่างไร? แนะนำให้ใช้ขนาดตาข่ายเท่าไรสำหรับสื่อต่างๆ

A: 40–60 mesh สำหรับน้ำประปาและน้ำเสียธรรมดา 60–80 mesh สำหรับผลิตภัณฑ์น้ำมันและก๊าซ 100–200 mesh สำหรับท่อน้ำบริสุทธิ์และท่อส่งเครื่องมือวัดที่แม่นยำ ขนาดตาข่ายที่กำหนดเองตามคำขอ

คำถามที่ 3: รุ่นเหล็กหล่อหรือสแตนเลสสำหรับท่อส่งไอน้ำอุณหภูมิสูง 300°C

ตอบ: ตัวกรองชนิด Y ที่ทำจากเหล็กหล่อ WCB เป็นตัวเลือกที่ดีสำหรับไอน้ำอุณหภูมิ 300°C โดยมีความต้านทานต่ออุณหภูมิสูงสุดที่ 350°C แนะนำให้ใช้รุ่นสเตนเลสสตีลสำหรับสภาพการทำงานที่อุณหภูมิต่ำกว่า 280°C

คำถามที่ 4: จะทำความสะอาดหน้าจอที่อุดตันได้อย่างไร? ฉันจำเป็นต้องถอดยูนิตทั้งหมดออกจากไปป์ไลน์หรือไม่

ตอบ: ไม่จำเป็นต้องถอดหน้าแปลนตัววาล์วออก ปิดวาล์วประตูด้านหน้าและด้านหลังเพื่อระบายแรงดันก่อน จากนั้นเปิดปลั๊กเป่าลมด้านล่างเพื่อระบายน้ำสกปรก คลายฝาปิดด้านบนเพื่อนำตะแกรงออกมาเพื่อชะล้างและทำความสะอาด

Q5: สามารถติดตั้งวาล์วเป่าลมอัตโนมัติได้หรือไม่?

ก. ใช่. พอร์ตเป่าลมของทุกรุ่นใช้เกลียวสากลมาตรฐาน สามารถติดตั้งบอลวาล์วแบบแมนนวลหรือวาล์วเป่าลมแบบตั้งเวลาอัตโนมัติได้เพื่อให้ทราบถึงการเป่าลมอัตโนมัติแบบอัตโนมัติ

คำถามที่ 6: สามารถออกหน้าจอที่สึกกร่อนหรือชำรุดให้ใหม่ได้ฟรีภายในระยะเวลารับประกันหรือไม่

ตอบ: จะมีการทดแทนฟรีหากความเสียหายเกิดจากวัสดุดั้งเดิมหรือข้อบกพร่องในการผลิต หากความเสียหายจากการกัดกร่อนเป็นผลมาจากความเข้มข้นของคลอไรด์ไอออน กรด หรืออัลคาไลในตัวกลางที่มากเกินไป จะไม่ครอบคลุมภายใต้การรับประกัน แต่สามารถเปลี่ยนตะแกรงทดแทนได้ในราคาต้นทุน
