เหตุใดวาล์วปีกผีเสื้อระบายอากาศประสิทธิภาพสูงจึงจำเป็นสำหรับการควบคุมการไหลของอากาศในอุตสาหกรรมสมัยใหม่

สรุปบทความ: บัตเตอร์ฟลายวาล์วระบายอากาศประสิทธิภาพสูงได้รับการออกแบบมาเพื่อระบบระบายอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การกำจัดฝุ่น ไอเสีย และก๊าซไอเสียที่มีแรงดันต่ำ ซึ่งการควบคุมการไหลของอากาศที่มั่นคงและความต้านทานการกัดกร่อนเป็นสิ่งสำคัญ คู่มือนี้จะอธิบายโครงสร้าง วัสดุ ตัวเลือกแอคชูเอเตอร์ พารามิเตอร์ทางเทคนิค การใช้งาน เกณฑ์การคัดเลือก และข้อกำหนดในการบำรุงรักษา ช่วยให้ผู้ซื้อในอุตสาหกรรมตัดสินใจเลือกวาล์วโดยมีข้อมูลมากขึ้น

สารบัญ

• วาล์วผีเสื้อระบายอากาศประสิทธิภาพสูงคืออะไร?
• เหตุใดประสิทธิภาพจึงมีความสำคัญในระบบระบายอากาศทางอุตสาหกรรม
• คุณสมบัติการออกแบบที่สำคัญคืออะไร?
• ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง
• นิวเมติกกับไฟฟ้า: แอคชูเอเตอร์ไหนดีกว่ากัน?
• วาล์วเหล่านี้ใช้กันทั่วไปที่ไหน?
• คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?
• คุณจะรักษาประสิทธิภาพของวาล์วในระยะยาวได้อย่างไร?
• คำถามที่พบบ่อย

วาล์วผีเสื้อระบายอากาศประสิทธิภาพสูงคืออะไร?

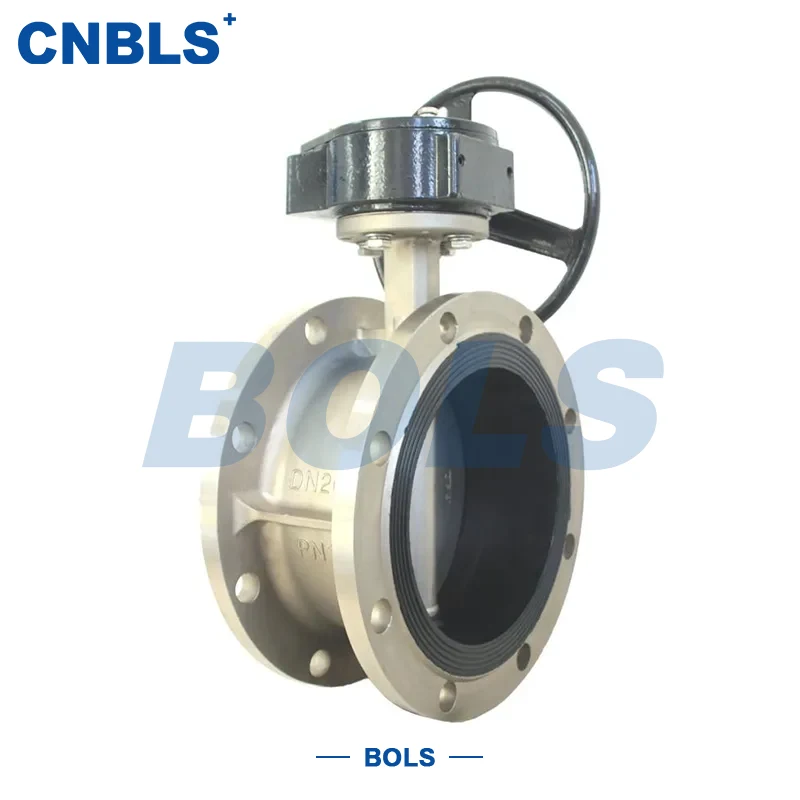

บัตเตอร์ฟลายวาล์วระบายอากาศประสิทธิภาพสูงเป็นอุปกรณ์ควบคุมการไหลแบบพิเศษที่ออกแบบมาสำหรับท่อระบายอากาศทางอุตสาหกรรมที่ทำงานภายใต้แรงดันค่อนข้างต่ำ แต่มักต้องการปริมาณการไหลของอากาศสูง ตามโบไลซีข้อมูลผลิตภัณฑ์ของซีรีส์วาล์วนี้ได้รับการออกแบบสำหรับการระบายอากาศและการกำจัดฝุ่น และมีจำหน่ายในรูปแบบสแตนเลส รวมถึง SS304, SS316, SS304L และ SS316L

วาล์วใช้โครงสร้างผีเสื้อที่มีศูนย์กลางหรือเส้นกึ่งกลาง แผ่นวงกลมหมุนรอบแกนก้านเพื่อเปิด ปิด หรือควบคุมการไหลของอากาศ โครงสร้างที่ค่อนข้างเรียบง่ายนี้ช่วยลดจำนวนชิ้นส่วนที่เคลื่อนไหว ในขณะเดียวกันก็สร้างเส้นทางการไหลที่ราบรื่นและมีความต้านทานค่อนข้างต่ำ

โบไลซี มีการกำหนดค่าการสั่งงานหลักสองแบบ:

• D641W:วาล์วปีกผีเสื้อระบายอากาศแบบนิวแมติกที่ทำงานโดยแอคชูเอเตอร์ลม
• D941W:วาล์วปีกผีเสื้อระบายอากาศแบบไฟฟ้าควบคุมโดยแอคชูเอเตอร์ไฟฟ้า

กลุ่มผลิตภัณฑ์ครอบคลุมเส้นผ่านศูนย์กลางที่กำหนดตั้งแต่ DN100 ถึง DN2000 ทำให้เหมาะสำหรับการใช้งานที่วาล์วเส้นผ่านศูนย์กลางขนาดเล็กทั่วไปไม่สามารถให้ความสามารถในการไหลเวียนของอากาศเพียงพอ

เหตุใดประสิทธิภาพจึงมีความสำคัญในระบบระบายอากาศทางอุตสาหกรรม

ระบบระบายอากาศทางอุตสาหกรรมมักจัดการกับอากาศที่มีฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซไอเสียอุณหภูมิสูง หรืออากาศปริมาณมาก วาล์วที่สร้างความต้านทานมากเกินไปหรือไม่สามารถทนต่อสภาพแวดล้อมการทำงานอาจส่งผลเสียต่อประสิทธิภาพและความน่าเชื่อถือของทั้งระบบ

วาล์วผีเสื้อระบายอากาศที่เลือกอย่างเหมาะสมสามารถช่วยให้:

• การปิดและควบคุมการไหลเวียนของอากาศที่เชื่อถือได้
• ลดการสูญเสียแรงดันในท่อระบายอากาศขนาดใหญ่
• การทำงานที่มั่นคงในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือมีฤทธิ์กัดกร่อน
• บูรณาการที่สะดวกสบายกับระบบอัตโนมัติแบบรวมศูนย์
• ลดความต้องการในการบำรุงรักษาด้วยโครงสร้างที่ค่อนข้างเรียบง่าย

สำหรับทีมจัดซื้อ ประสิทธิภาพของวาล์วควรได้รับการประเมินตามสภาพแวดล้อมการทำงานที่สมบูรณ์ แทนที่จะประเมินเส้นผ่านศูนย์กลางเพียงอย่างเดียว องค์ประกอบของสื่อ อุณหภูมิ ความดัน ข้อกำหนดการรั่วไหล ประเภทของแอคชูเอเตอร์ และมาตรฐานการติดตั้ง ล้วนมีอิทธิพลต่อการกำหนดค่าที่เหมาะสม

คุณสมบัติการออกแบบที่สำคัญคืออะไร?

โครงสร้างผีเสื้อศูนย์กลาง

การออกแบบเส้นกึ่งกลางวางตำแหน่งแผ่นดิสก์และก้านรอบแกนกลางเดียวกัน การจัดเรียงเชิงกลที่ตรงไปตรงมาช่วยให้การหมุนราบรื่น แรงบิดในการทำงานที่ค่อนข้างต่ำ และเส้นทางการไหลของอากาศที่มีประสิทธิภาพ คุณลักษณะเหล่านี้มีประโยชน์อย่างยิ่งในระบบระบายอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และมีการไหลสูง

การก่อสร้างสแตนเลส

ขึ้นอยู่กับการใช้งาน ตัวเครื่อง จาน ก้าน และส่วนประกอบรับแรงกดอื่นๆ สามารถกำหนดค่าด้วยวัสดุสแตนเลสที่ทนต่อการกัดกร่อนได้ ตัวเลือกได้แก่ CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L และ F316L

ความยืดหยุ่นของวัสดุนี้ทำให้ผู้ซื้อสามารถจับคู่โครงสร้างของวาล์วกับระดับการกัดกร่อนของก๊าซและการสัมผัสอุณหภูมิที่แตกต่างกัน

การปิดผนึกหน้าที่การระบายอากาศ

การออกแบบการซีลระบายอากาศแบบ W สามารถใช้การซีลโลหะหรือการกำหนดค่าการซีล FKM แบบคอมโพสิตและสแตนเลสสตีล การเลือกควรขึ้นอยู่กับอุณหภูมิ ลักษณะปานกลาง การสึกหรอที่คาดหวัง และประสิทธิภาพการรั่วไหลที่ต้องการ

การเชื่อมต่อแบบมีหน้าแปลน

ปลายแบบมีปีกทำให้การติดตั้งการวางตำแหน่ง การตรวจสอบ และการเปลี่ยนท่อทำได้ง่ายขึ้น ข้อมูลผลิตภัณฑ์ระบุ GB/T 9113 และ ANSI B16.5 ในมาตรฐานหน้าแปลนที่ใช้กันทั่วไป

ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง

ข้อมูลจำเพาะทางเทคนิคมีความสำคัญอย่างยิ่งเมื่อซื้อวาล์วสำหรับโครงการระบายอากาศทางอุตสาหกรรมขนาดใหญ่ ตารางต่อไปนี้สรุปข้อมูลจำเพาะที่สำคัญที่เกี่ยวข้องกับซีรีส์ โบไลซี

ข้อมูลจำเพาะเหล่านี้ควรถือเป็นจุดเริ่มต้น การคัดเลือกขั้นสุดท้ายควรขึ้นอยู่กับเงื่อนไขของโครงการจริงและเอกสารทางเทคนิคที่ได้รับการยืนยันจากผู้ผลิตเสมอ

นิวเมติกกับไฟฟ้า: แอคชูเอเตอร์ไหนดีกว่ากัน?

การเลือกระหว่างการสั่งงานด้วยลมหรือไฟฟ้าขึ้นอยู่กับสาธารณูปโภคที่มีอยู่ของไซต์งาน ปรัชญาการควบคุม ข้อกำหนดในการตอบสนอง และสถาปัตยกรรมระบบอัตโนมัติเป็นส่วนใหญ่

การกระตุ้นด้วยลมอาจเป็นประโยชน์ในกรณีที่การหมุนเวียนอย่างรวดเร็วและโครงสร้างพื้นฐานระบบอัดอากาศที่มีอยู่มีความสำคัญเป็นอันดับแรกการกระตุ้นด้วยไฟฟ้าจะสะดวกยิ่งขึ้นในกรณีที่ต้องมีการทำงานระยะไกล การควบคุมแบบมอดูเลต หรือการบูรณาการโดยตรงกับระบบควบคุมไฟฟ้า

วาล์วเหล่านี้ใช้กันทั่วไปที่ไหน?

ช่วงเส้นผ่านศูนย์กลางที่กว้าง ตัวเลือกวัสดุสแตนเลส และการออกแบบซีลที่เน้นการระบายอากาศ ทำให้วาล์วเหล่านี้สามารถรองรับการใช้งานทางอุตสาหกรรมได้หลายประเภท

• โลหะวิทยา:การระบายอากาศและการควบคุมไอเสียที่อุณหภูมิสูง
• การผลิตไฟฟ้า:ระบบระบายอากาศและการกำจัดกำมะถันของหม้อไอน้ำ
• การแปรรูปทางเคมี:การเก็บฝุ่นและระบบไอเสียที่มีฤทธิ์กัดกร่อน
• วัสดุก่อสร้าง:อุปกรณ์กำจัดฝุ่นและระบายอากาศอุตสาหกรรม
• การทำเหมืองแร่:ระบบระบายอากาศในเหมืองและการควบคุมสิ่งแวดล้อม
• การคุ้มครองสิ่งแวดล้อม:ระบบบำบัดไอเสียและอากาศอุตสาหกรรม
• สิ่งอำนวยความสะดวกขนาดใหญ่:โรงงานอุตสาหกรรมและระบบจัดการอากาศขนาดใหญ่

ในสภาพแวดล้อมเหล่านี้ สามารถใช้วาล์วเพื่อปิดการไหลของอากาศ การควบคุมการไหล และการควบคุมการไหลของระบบระบายอากาศ

คุณควรเลือกวาล์วที่ถูกต้องอย่างไร?

การจัดหาวาล์วอุตสาหกรรมควรเริ่มต้นด้วยความเข้าใจที่ชัดเจนเกี่ยวกับสภาพการทำงานจริง ก่อนที่จะเลือกกบัตเตอร์ฟลายวาล์วระบายอากาศประสิทธิภาพสูงการกำหนดค่าผู้ซื้อควรประเมินปัจจัยต่อไปนี้:

1. เส้นผ่านศูนย์กลางท่อ:ยืนยันเส้นผ่านศูนย์กลางระบุและขนาดการเชื่อมต่อที่ต้องการ
2. แรงดันใช้งาน:เลือกระดับแรงดันที่เหมาะสมกับระบบระบายอากาศ
3. อุณหภูมิในการทำงาน:ตรวจสอบว่าร่างกาย แผ่น ก้าน และวัสดุปิดผนึกเหมาะสมกับอุณหภูมิสูงสุด
4. องค์ประกอบของก๊าซ:ระบุส่วนประกอบที่มีฤทธิ์กัดกร่อน เช่น ก๊าซที่มีซัลเฟอร์หรือคลอรีน
5. ความเข้มข้นของฝุ่น:พิจารณาว่าการสะสมของฝุ่นอาจส่งผลต่อแผ่นดิสก์หรือพื้นผิวซีลหรือไม่
6. ข้อกำหนดการควบคุม:ตัดสินใจว่าจำเป็นต้องใช้การทำงานแบบแมนนวล นิวเมติก ไฟฟ้า การเปิด-ปิด หรือมอดูเลต
7. มาตรฐานหน้าแปลน:ตรวจสอบความเข้ากันได้กับระบบหน้าแปลนท่อที่มีอยู่
8. สภาพแวดล้อมการบำรุงรักษา:พิจารณาความสามารถในการเข้าถึงสำหรับการตรวจสอบ การทำความสะอาด การบริการแอคชูเอเตอร์ และการเปลี่ยนซีล

สำหรับโครงการที่เกี่ยวข้องกับตัวกลางที่มีฤทธิ์กัดกร่อนหรือก๊าซไอเสียอุณหภูมิสูง การเลือกเกรดสเตนเลสสตีลที่ถูกต้องและการกำหนดค่าการซีลถือเป็นสิ่งสำคัญอย่างยิ่ง

คุณจะรักษาประสิทธิภาพของวาล์วในระยะยาวได้อย่างไร?

แม้แต่วาล์วอุตสาหกรรมที่ได้รับการออกแบบมาอย่างดีก็ยังต้องมีการตรวจสอบและบำรุงรักษาอย่างเหมาะสม การบำรุงรักษาอย่างเหมาะสมสามารถลดความเสี่ยงของการติด การรั่วไหล การทำงานของแอคชูเอเตอร์ และการหยุดทำงานที่ไม่คาดคิด

• ทำความสะอาดฝุ่นที่สะสมจากพื้นผิวซีลอย่างสม่ำเสมอ
• ตรวจสอบแผ่นดิสก์และก้านว่ามีการสึกหรอหรือการกัดกร่อนผิดปกติหรือไม่
• ตรวจสอบการทำงานของแอคชูเอเตอร์และการเชื่อมต่อการติดตั้งเป็นระยะ
• สำหรับรุ่นนิวแมติก ให้รักษาแรงดันอากาศอัดให้คงที่ระหว่างขีดจำกัดการทำงานที่แนะนำ
• ตรวจสอบการเชื่อมต่อทางไฟฟ้าและการหล่อลื่นแอคชูเอเตอร์ในการกำหนดค่าทางไฟฟ้า
• ในระหว่างการสตาร์ทที่อุณหภูมิสูง ให้ใช้การทำความร้อนแบบค่อยเป็นค่อยไปตามที่การออกแบบระบบกำหนด
• ตรวจสอบการรั่วไหลและแรงบิดในการทำงานเพื่อระบุปัญหาที่กำลังพัฒนาตั้งแต่เนิ่นๆ

ควรกำหนดตารางการบำรุงรักษาเชิงป้องกันตามความถี่ในการทำงาน องค์ประกอบของก๊าซ อุณหภูมิ ปริมาณฝุ่น และคำแนะนำทางเทคนิคของผู้ผลิต

คำถามที่พบบ่อย

วาล์วปีกผีเสื้อระบายอากาศประสิทธิภาพสูงใช้เพื่ออะไรเป็นหลัก?

ได้รับการออกแบบมาเป็นหลักสำหรับการใช้งานระบายอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่มีแรงดันต่ำ รวมถึงการกำจัดฝุ่น ไอเสียทางอุตสาหกรรม การปิดการไหลของอากาศ การควบคุมการไหล และระบบก๊าซไอเสีย

มีขนาดอะไรบ้าง?

กลุ่มผลิตภัณฑ์ Bolaisi อ้างอิงครอบคลุมเส้นผ่านศูนย์กลางปกติตั้งแต่ DN100 ถึง DN2000 ทำให้เหมาะสำหรับท่อระบายอากาศขนาดกลางและขนาดใหญ่มาก

วาล์วเหล่านี้เหมาะสำหรับก๊าซที่มีฤทธิ์กัดกร่อนหรือไม่?

ใช่. ตัวเลือกวัสดุสเตนเลสสตีล เช่น CF8M, CF3M, F316 และ F316L ช่วยเพิ่มความต้านทานการกัดกร่อนได้ ควรเลือกเกรดที่เหมาะสมตามองค์ประกอบของก๊าซและสภาพการใช้งานจริง

ความแตกต่างระหว่าง D641W และ D941W คืออะไร?

D641W ใช้หัวขับลม ในขณะที่ D941W ใช้หัวขับไฟฟ้า การกระตุ้นด้วยลมเหมาะสำหรับการทำงานที่รวดเร็วหรือบ่อยครั้ง ในขณะที่การกระตุ้นด้วยไฟฟ้ามีประโยชน์สำหรับการใช้งานการควบคุมระยะไกลและแบบมอดูเลต

วาล์วเหล่านี้สามารถรองรับการระบายอากาศที่อุณหภูมิสูงได้หรือไม่?

ช่วงทางเทคนิคอ้างอิงคือ -30°C ถึง 400°C อย่างไรก็ตาม อุณหภูมิการทำงานที่อนุญาตจริงขึ้นอยู่กับวัสดุที่เลือก การกำหนดค่าการซีล ตัวกลาง และเงื่อนไขของโครงการ

ฉันควรเลือกระหว่างการซีลโลหะและคอมโพสิตอย่างไร?

ตัวเลือกควรพิจารณาถึงอุณหภูมิในการทำงาน องค์ประกอบของก๊าซ ข้อกำหนดการรั่วไหล สภาพการสึกหรอ และความคาดหวังในอายุการใช้งาน สำหรับโครงการเฉพาะ ผู้ซื้อควรยืนยันการกำหนดค่าการซีลกับผู้ผลิตวาล์วก่อนสั่งซื้อ

บทสรุป

วาล์วปีกผีเสื้อระบายอากาศประสิทธิภาพสูงเป็นโซลูชั่นที่ใช้งานได้จริงสำหรับระบบอุตสาหกรรมที่ต้องการปริมาณการไหลเวียนของอากาศสูง ความต้านทานต่ำ ระบบปิดที่เชื่อถือได้ และการทำงานแบบอัตโนมัติ ด้วยโครงสร้างแบบรวมศูนย์ ตัวเลือกวัสดุสแตนเลส การปิดผนึกหน้าที่ระบายอากาศ การเชื่อมต่อแบบหน้าแปลน และการกระตุ้นด้วยลมหรือไฟฟ้า จึงสามารถกำหนดค่าให้เหมาะกับการใช้งานที่มีความต้องการสูงในด้านโลหะวิทยา การผลิตกระแสไฟฟ้า การแปรรูปทางเคมี การทำเหมือง วัสดุก่อสร้าง และการปกป้องสิ่งแวดล้อม หากคุณกำลังจัดหาวาล์วระบายอากาศทางอุตสาหกรรมที่เชื่อถือได้จากผู้ผลิตหรือซัพพลายเออร์ในจีน ให้จับคู่ข้อมูลจำเพาะของวาล์วกับสภาพระบบของคุณอย่างระมัดระวัง สำหรับการกำหนดค่าที่กำหนดเอง การให้คำปรึกษาด้านเทคนิค หรือการสนับสนุนด้านการจัดซื้อติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดของโครงการของคุณกับ Bolaisi และค้นหาโซลูชันวาล์วปีกผีเสื้อระบายอากาศที่เหมาะสม
