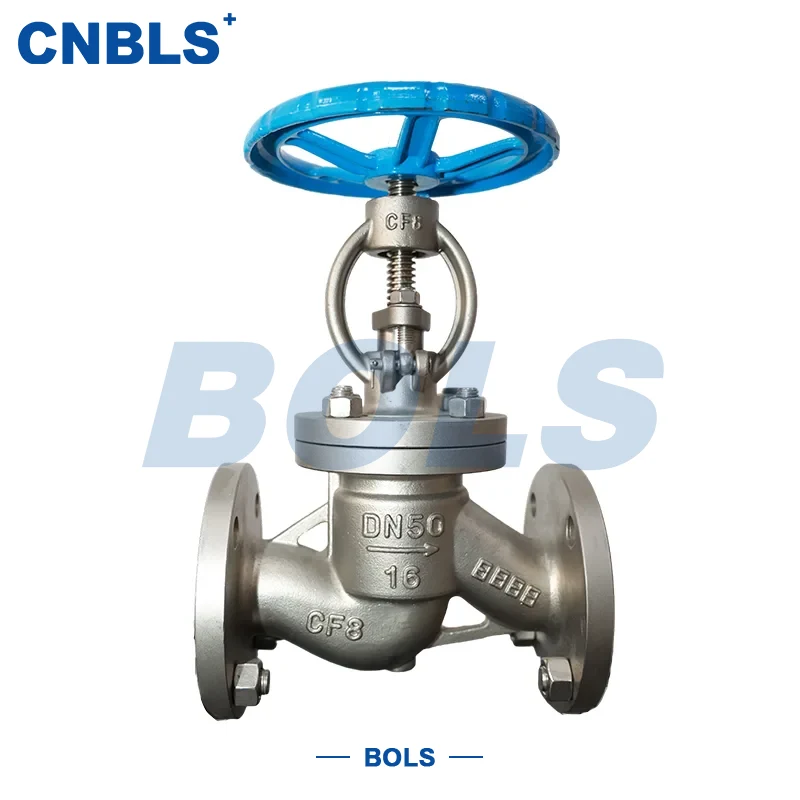

โกลบวาล์วสุญญากาศสแตนเลส

โกลบวาล์วสุญญากาศสเตนเลสสตีลเป็นอุปกรณ์หลักที่ขาดไม่ได้สำหรับการปิดและการควบคุมในระบบสุญญากาศ หลักการทำงานหลักคือการขับเคลื่อนจานขึ้นและลงผ่านก้านวาล์ว ทำให้สามารถควบคุมการเปิด-ปิดของท่อสุญญากาศได้อย่างแม่นยำ ป้องกันการแทรกซึมของก๊าซภายนอกโดยพื้นฐาน และรับประกันความเสถียรของระบบสุญญากาศ

วาล์วทำจากสเตนเลสสตีลทั้งชิ้นพร้อมโครงสร้างพิเศษที่ออกแบบมาสำหรับวาล์วสุญญากาศซีรีส์ NKJ พื้นผิวการซีลใช้เทคโนโลยีการชุบผิวแข็งโลหะผสมแข็ง ซึ่งสามารถทนต่ออุณหภูมิที่สูงและต่ำสลับกัน การกัดกร่อนปานกลาง และแรงกระแทกในสภาพแวดล้อมสุญญากาศได้อย่างเสถียร กระบวนการผลิตทั้งหมดปฏิบัติตามมาตรฐานทางเทคนิคที่เกี่ยวข้องสำหรับวาล์วสุญญากาศอย่างเคร่งครัด ทำให้เหมาะสำหรับสถานการณ์ทางอุตสาหกรรมและห้องปฏิบัติการต่างๆ ที่มีข้อกำหนดด้านสุญญากาศที่เข้มงวด

ในฐานะที่เป็นองค์ประกอบสนับสนุนที่สำคัญของระบบสุญญากาศ ประสิทธิภาพการปิดผนึกและความเสถียรทางโครงสร้างของวาล์วโกลบวาล์วสุญญากาศสเตนเลสสตีลจะกำหนดประสิทธิภาพการปฏิบัติงานและความปลอดภัยของระบบโดยตรง

คุณสมบัติผลิตภัณฑ์หลัก

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

ใช้การซีลโลหะแข็ง (การชุบแข็งโลหะผสมแข็ง) พร้อมบรรจุภัณฑ์ซีลสุญญากาศแบบพิเศษ อัตราการรั่วไหลของสุญญากาศ ≤ 1×10⁻¹⁰ Pa·m³/s ตามมาตรฐาน JB/T 6446 เหมาะสำหรับสภาวะสุญญากาศสูง (10⁻³ Pa) และสุญญากาศสูงพิเศษ (10⁻7 Pa) ช่วยขจัดการรั่วไหลของก๊าซ

การกำหนดค่าวัสดุที่ทนทาน

ส่วนประกอบหลัก ได้แก่ ตัวถัง ฝากระโปรง และก้านทำจากสเตนเลสสตีล 304, 316 และสเตนเลสสตีลชุบแข็งด้วยการตกตะกอน 17-4PH เป็นไปตามมาตรฐาน GB/T 1220 และ ASTM A182 ความต้านทานการกัดกร่อนและการสึกหรอดีเยี่ยมสำหรับการใช้งานในระยะยาวในสภาพแวดล้อมสุญญากาศที่ซับซ้อน

การปรับตัวที่แข็งแกร่ง

รองรับการเชื่อมต่อแบบหน้าแปลน (หน้าแปลนสุญญากาศ GB/T 6070, หน้าแปลนมาตรฐาน GB/T 9113) และการเชื่อมต่อแบบเชื่อม (อุปกรณ์เสริม) เส้นทางการไหลแบบตรงช่วยลดความต้านทานการไหล โครงสร้างสกรูด้านนอกช่วยให้สังเกตสถานะวาล์วได้โดยตรงเพื่อให้ใช้งานง่าย

ตัวเลือกการดำเนินการหลายรายการ

มีระบบบังคับแบบแมนนวล (วงล้อจักรพร้อมตัวแสดงขนาด) หรือระบบไฟฟ้า (Exd II BT4 ที่ป้องกันการระเบิดหลายรอบ) ประเภทไฟฟ้าสำหรับการควบคุมระยะไกลและการทำงานความถี่สูง แบบแมนนวลสำหรับระบบขนาดเล็กและการใช้งานความถี่ต่ำ

สอดคล้องและเชื่อถือได้

ออกแบบและผลิตตามมาตรฐาน GB/T 12235, JB/T 6446 และมาตรฐานระดับชาติและอุตสาหกรรมอื่นๆ อย่างเคร่งครัด ผ่านการทดสอบแรงดันเปลือก การทดสอบการซีลสูญญากาศ และการตรวจสอบอื่นๆ วาล์วแต่ละตัวมีคุณสมบัติตรงตามข้อกำหนดด้านความปลอดภัยสำหรับระบบสุญญากาศ

การใช้งาน

ด้วยประสิทธิภาพการซีลสุญญากาศที่ยอดเยี่ยมและความทนทานของวัสดุ โกลบวาล์วสุญญากาศสเตนเลสสตีลจึงถูกนำมาใช้กันอย่างแพร่หลายในด้านที่มีข้อกำหนดด้านสุญญากาศที่เข้มงวด:

● อิเล็กทรอนิกส์และเซมิคอนดักเตอร์: การควบคุมไปป์ไลน์สุญญากาศในการผลิตชิปและบรรจุภัณฑ์ ทำให้มั่นใจได้ถึงสุญญากาศและความสะอาดระดับสูง

● อุตสาหกรรมไฟฟ้าโซลาร์เซลล์: ระบบสุญญากาศสำหรับการเคลือบและการประมวลผลแผ่นเวเฟอร์ซิลิคอน ซึ่งช่วยปรับปรุงประสิทธิภาพการแปลง

● การเคลือบสูญญากาศ: อุปกรณ์การเคลือบด้วยแสงและฮาร์ดแวร์ รักษาสุญญากาศให้คงที่สำหรับการเคลือบที่สม่ำเสมอ

● โลหะวิทยาสุญญากาศ: การหลอมและการหลอมด้วยสุญญากาศ ต้านทานการสลับอุณหภูมิและรับประกันความบริสุทธิ์

● ห้องปฏิบัติการและการวิจัย: อุปกรณ์ทดสอบสุญญากาศต่างๆ ครอบคลุมสุญญากาศระดับต่ำ ปานกลาง สูง และสูงพิเศษ

พารามิเตอร์ทางเทคนิคหลัก

มาตรฐานการออกแบบและการผลิต

วัสดุส่วนประกอบ

แนวทางการคัดเลือก

1.ระดับสุญญากาศ: ตรวจสอบอัตราการรั่วไหล ≤1×10⁻¹⁰ Pa·m³/s สำหรับระบบสุญญากาศสูงพิเศษ

2. วัสดุ: 304 สำหรับบริการทั่วไป 316 สำหรับสื่อที่มีฤทธิ์กัดกร่อนเล็กน้อย

3. การเชื่อมต่อ: ต้องการหน้าแปลนสูญญากาศ GB / T 6070; การเชื่อมสำหรับเงื่อนไขพิเศษ

4.การดำเนินการ: คู่มือสำหรับระบบขนาดเล็ก/ความถี่ต่ำ; ไฟฟ้าสำหรับการใช้งานระยะไกล/ความถี่สูง

5. อุณหภูมิ: ยืนยันช่วงอุณหภูมิครอบคลุมสภาพการทำงาน เสริมสร้างการบรรจุสำหรับการหมุนเวียนความร้อนบ่อยครั้ง

การดำเนินงานและการบำรุงรักษา

1. การติดตั้งล่วงหน้า: ทำความสะอาดภายในและพื้นผิวปิดผนึกอย่างทั่วถึงเพื่อหลีกเลี่ยงการปนเปื้อน

2.การติดตั้ง: ใช้ปะเก็นสูญญากาศ (ทองแดง,PTFE); ขันสลักเกลียวให้แน่นในแนวทแยง

3.การทำงาน: เปิด/ปิดช้าๆเพื่อหลีกเลี่ยงแรงกระแทก

4.การตรวจสอบ: ตรวจสอบสูญญากาศอย่างสม่ำเสมอ ตรวจสอบความเคลื่อนไหวของก้านและพื้นผิวการปิดผนึก

5.การบำรุงรักษา: ทำงานหลังจากระบายสู่บรรยากาศเท่านั้น ใช้เฉพาะบรรจุภัณฑ์แบบสุญญากาศเท่านั้น

6.การจัดเก็บระยะยาว: ตรวจสอบการยึดและทำการทดสอบซีลสูญญากาศก่อนนำมาใช้ซ้ำ

ในฐานะอุปกรณ์ปิดแกนหลักสำหรับระบบสุญญากาศ ความเสถียรและความแน่นของวาล์วนี้ส่งผลโดยตรงต่อประสิทธิภาพของระบบและคุณภาพของผลิตภัณฑ์ วาล์วทั้งหมดผ่านการทดสอบอย่างสมบูรณ์และสามารถปรับแต่งให้ตรงตามข้อกำหนดด้านสุญญากาศเฉพาะได้
