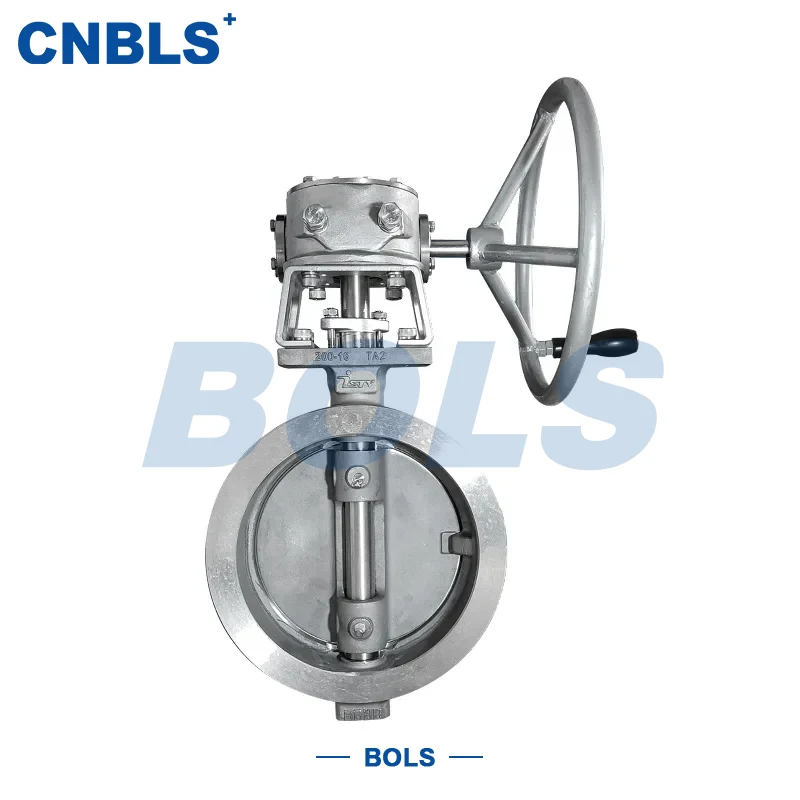

Manual Stainless Steel Flange-Type Metal Hard Seal Butterfly Valves

วาล์วปีกผีเสื้อซีลแข็งโลหะชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวลเป็นวาล์วเปิด-ปิดและวาล์วควบคุมที่เหมาะสำหรับสภาพอุตสาหกรรมที่รุนแรง สร้างขึ้นจากสแตนเลสเป็นหลักสำหรับส่วนประกอบที่รับแรงกดและหน้าสัมผัสของสื่อ โดยมีการออกแบบแบบชดเชยสามเท่าและโครงสร้างซีลแข็งที่เป็นโลหะ วาล์วทำงานด้วยตนเองเพื่อหมุนจาน ทำให้มีระบบปิดและควบคุมปริมาณสื่อในท่อที่เชื่อถือได้ โครงสร้างที่ได้รับการพิสูจน์อย่างดีและการกระจายแรงที่ได้รับการปรับปรุงให้เหมาะสมทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงภายใต้อุณหภูมิสูง ความดันสูง และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ในตลาดต่างประเทศ ผลิตภัณฑ์นี้มักเรียกกันว่าวาล์วปีกผีเสื้อโลหะชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวล และมีการใช้กันอย่างแพร่หลายในระบบปิโตรเคมี พลังงาน และโลหะวิทยา

ลักษณะโครงสร้างและหลักการทำงาน

บัตเตอร์ฟลายวาล์วโลหะชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวลใช้การออกแบบออฟเซ็ตสามชั้นแบบคลาสสิก ซึ่งช่วยให้จานค่อยๆ หลุดออกจากเบาะระหว่างการเปิดและปิด ซึ่งช่วยลดแรงเสียดทานและการสึกหรอได้อย่างมาก ซีลแข็งที่เป็นโลหะทำจากวัสดุสแตนเลสหรือโลหะผสม และหน้าซีลสามารถเสริมด้วยการเชื่อมแบบ Stellite หรือโลหะผสมนิกเกิลเพื่อรักษาประสิทธิภาพการซีลที่ดีเยี่ยมแม้ภายใต้สภาวะอุณหภูมิสูงและความดันสูง หน้าส่วนท้ายของหน้าแปลนได้รับการตัดเฉือนตามมาตรฐาน GB หรือ ANSI ช่วยให้มั่นใจถึงการจัดตำแหน่งที่ดีระหว่างการติดตั้งและอำนวยความสะดวกในการบำรุงรักษานอกสถานที่ วาล์วปีกผีเสื้อโลหะแข็งชนิดแปลนสเตนเลสสตีลแบบแมนนวลประเภทนี้ทำงานผ่านล้อเลื่อนหรือคันโยก ซึ่งมีโครงสร้างที่ตรงไปตรงมาและมีความน่าเชื่อถือสูง

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

• โครงสร้างเหล็กสแตนเลสทั้งหมดให้ความต้านทานการกัดกร่อนและการเกิดออกซิเดชันได้ดีเยี่ยม

• การออกแบบซีลโลหะแข็งเหมาะสำหรับอุณหภูมิสูง ความดันสูง และสารที่มีฤทธิ์กัดกร่อน

• โครงสร้าง Triple-offset ช่วยลดแรงบิดในการทำงานและยืดอายุการใช้งาน

• การเชื่อมต่อแบบแปลนช่วยให้มั่นใจในการติดตั้งที่มั่นคงและความเข้ากันได้กับระบบท่อต่างๆ

• การใช้งานแบบแมนนวลช่วยให้สามารถบำรุงรักษาและควบคุมการทำงานได้ง่าย

การใช้งานทั่วไป

วาล์วผีเสื้อซีลแข็งโลหะชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวลถูกนำมาใช้กันอย่างแพร่หลายในท่อส่งขนาดกลางอุณหภูมิสูงในโรงงานปิโตรเคมี ระบบไอน้ำในอุตสาหกรรมพลังงาน ท่อส่งก๊าซไอเสียและฝุ่นในโลหะวิทยา และระบบตัวกลางที่มีฤทธิ์กัดกร่อนในอุตสาหกรรมบำบัดน้ำและอุตสาหกรรมผลิตกระดาษ ในสภาพแวดล้อมที่มีความต้องการเหล่านี้ วาล์วปีกผีเสื้อโลหะชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวลจะรักษาการทำงานที่มั่นคงแม้จะมีการเปลี่ยนแปลงอุณหภูมิบ่อยครั้งและสภาวะของตัวกลางที่ซับซ้อน

พารามิเตอร์ทางเทคนิคหลัก

• เส้นผ่านศูนย์กลางที่กำหนด: DN50–DN600 (NPS 2"–24")

• ระดับแรงดัน: PN10/16/25/40 คลาส 150/300/600

• การเชื่อมต่อ: หน้าแปลน (GB/T 9113 / ANSI B16.5 RF)

• การทำงาน: แบบแมนนวล (วงล้อจักร/คันโยก)

• ช่วงอุณหภูมิ: -46°C ~ 550°C

• ระดับการรั่วไหล: คลาส V (API 609)

• โครงสร้าง: ซีลแข็งแบบโลหะชดเชยสามชั้น

การกำหนดค่าวัสดุ

ตัววาล์วและจานสามารถทำจากสเตนเลสดูเพล็กซ์ 304, 316, 304L, 316L หรือ 2205 เพื่อตอบสนองความต้องการด้านความต้านทานการกัดกร่อนที่แตกต่างกัน โดยทั่วไปก้านวาล์วทำจากสแตนเลสหลอมหรือเหล็กดูเพล็กซ์เพื่อความสมดุลของความแข็งแรงและความเหนียว ที่นั่งและหน้าซีลจะถูกเลือกตามสภาพการใช้งาน และอาจเป็นสแตนเลส สเตลไลท์ หรือโลหะผสมที่มีนิกเกิล เพื่อให้มั่นใจในการซีลโลหะที่เชื่อถือได้

การเลือกและคำแนะนำการใช้งาน

เมื่อเลือกวาล์ว ควรพิจารณาปัจจัยต่างๆ เช่น คุณสมบัติปานกลาง ความดันการออกแบบ และอุณหภูมิอย่างรอบคอบ และมาตรฐานหน้าแปลนจะต้องตรงกับระบบท่อที่มีอยู่ สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแรงดันสูง ควรประเมินแรงบิดในการทำงานแบบแมนนวล และอาจจำเป็นต้องมีกลไกลดแรงบิด การติดตั้งที่เหมาะสมและการบำรุงรักษาตามปกติจะช่วยยืดอายุการใช้งานของวาล์วผีเสื้อซีลแข็งชนิดหน้าแปลนสเตนเลสสตีลแบบแมนนวลได้อย่างมีประสิทธิภาพ

การบำรุงรักษาและการจัดการการดำเนินงาน

ขอแนะนำให้จัดทำบันทึกการปฏิบัติงานและการบำรุงรักษาที่ครอบคลุม และตรวจสอบการเชื่อมต่อหน้าแปลน กล่องบรรจุ และพื้นผิวการปิดผนึกอย่างสม่ำเสมอ ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีฤทธิ์กัดกร่อน ควรใช้มาตรการหล่อลื่นและป้องกันการกัดกร่อนที่ได้รับการปรับปรุงเพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาวและให้การป้องกันที่เชื่อถือได้สำหรับความปลอดภัยของระบบ
