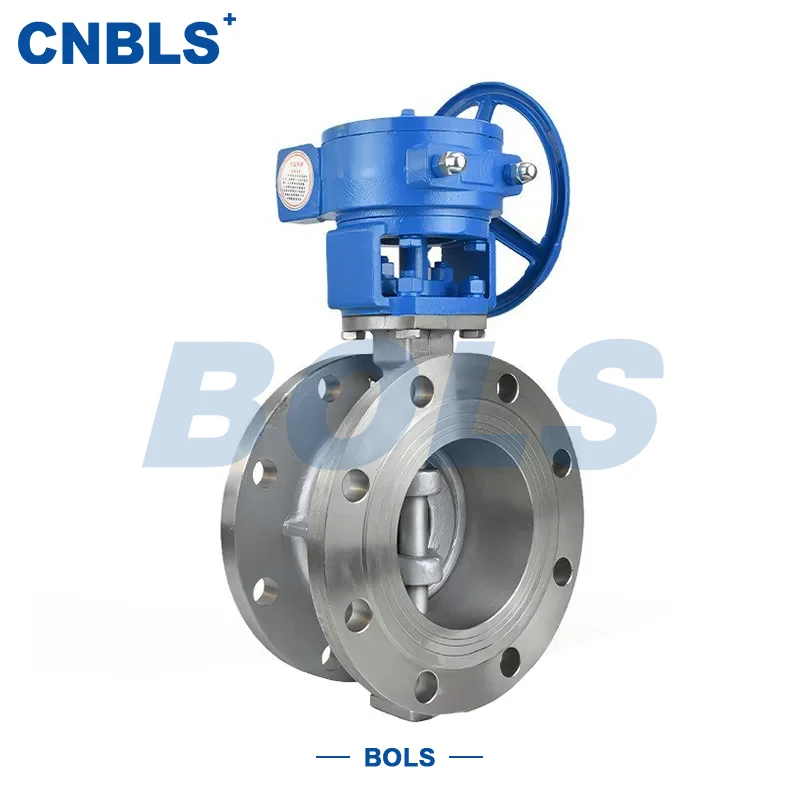

วาล์วผีเสื้อ เวเฟอร์โลหะ ซีล แข็ง มือจับ สเตนเลส

วาล์วปีกผีเสื้อโลหะเคลือบแข็งชนิดเวเฟอร์ควบคุมด้วยมือจับสแตนเลส D73H เป็นวาล์วปีกผีเสื้ออุตสาหกรรมที่สร้างจากสแตนเลสเป็นหลักและมีการออกแบบออฟเซ็ตสองเท่า โดยผสานรวมด้ามจับแบบไดเร็กไดรฟ์ การเชื่อมต่อแบบเวเฟอร์ และโครงสร้างโลหะซีลแข็ง ทำให้เหมาะสำหรับการใช้งานที่มีแรงดันปานกลาง-ต่ำ อุณหภูมิสูง และมีการกัดกร่อนเล็กน้อย

ด้วยการหมุนที่จับด้วยตนเอง ก้านวาล์วและจานจะหมุนพร้อมกันเพื่อให้เกิดการปิดที่เชื่อถือได้และการควบคุมการไหลขั้นพื้นฐาน การออกแบบตัวเครื่องแบบเวเฟอร์ส่งผลให้มีโปรไฟล์ที่กะทัดรัดยิ่งขึ้น ช่วยลดพื้นที่การติดตั้งในขณะที่ยังคงความแข็งแรงของโครงสร้างไว้

ในอุตสาหกรรมต่างๆ เช่น ปิโตรเคมี ระบบไฟฟ้า โลหะวิทยา การบำบัดน้ำ และการแปรรูปอาหาร วาล์วปีกผีเสื้อโลหะชนิดเวเฟอร์ชนิดด้ามจับสเตนเลสสตีล มักใช้ในระบบท่อที่ต้องการการผสมผสานระหว่างความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ และติดตั้งง่าย เหมาะอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่จำกัดและมีความถี่ในการทำงานปานกลาง

ลักษณะโครงสร้างและหลักการทำงาน

1. โครงสร้างโลหะซีลแข็งแบบ Double-Offset

วาล์วใช้การออกแบบออฟเซ็ตสองเท่า ช่วยให้แผ่นดิสก์หลุดออกจากเบาะได้อย่างรวดเร็วในระหว่างการเปิดและปิด ซึ่งช่วยลดแรงเสียดทานและการสึกหรอได้อย่างมาก ซีลโลหะต่อโลหะรักษาประสิทธิภาพที่มั่นคงแม้ภายใต้อุณหภูมิสูง ความดันสูง หรือในตัวกลางที่มีอนุภาคขนาดเล็ก หลีกเลี่ยงปัญหาการเสื่อมสภาพและความล้มเหลวที่เกี่ยวข้องกับซีลแบบอ่อนในสภาพแวดล้อมที่มีอุณหภูมิสูง

2. ไดรฟ์จัดการโดยตรง

ด้ามจับเชื่อมต่อกับก้านอย่างแน่นหนา ทำให้มีโครงสร้างที่เรียบง่ายพร้อมเส้นทางการส่งผ่านที่สั้นและสูญเสียพลังงานน้อยที่สุด สำหรับวาล์วขนาดเล็กถึงขนาดกลาง ช่วยให้เปิด/ปิดได้อย่างรวดเร็วและกำหนดตำแหน่งที่เชื่อถือได้ ตอบสนองความต้องการในทางปฏิบัติของการทำงานภาคสนามแบบแมนนวล

3.การเชื่อมต่อแบบเวเฟอร์

ตัววาล์วถูกยึดไว้ระหว่างหน้าแปลนท่อสองอันโดยใช้สลักเกลียว ทำให้ไม่ต้องใช้หน้าแปลนแยกกัน การออกแบบนี้ช่วยลดน้ำหนักของระบบและค่าใช้จ่ายในการติดตั้ง ขณะเดียวกันก็อำนวยความสะดวกในการถอดแยกชิ้นส่วนและบำรุงรักษาง่าย มีประโยชน์อย่างยิ่งในชั้นวางท่อหรือพื้นที่อุปกรณ์ที่มีพื้นที่จำกัด

พารามิเตอร์ทางเทคนิค

• เส้นผ่านศูนย์กลางที่กำหนด: DN 50 – DN 600 (NPS 2" – 24")

• ระดับแรงดัน: PN 10 / 16 / 25, คลาส 150 / 300

• การเชื่อมต่อ: ชนิดเวเฟอร์ (GB/T 9113 / ANSI B16.5)

• การใช้งาน: ระบบขับเคลื่อนแบบมีด้ามจับโดยตรง

• ช่วงอุณหภูมิ: -46°C ~ 550°C

• ประเภทซีล: ซีลโลหะแข็ง (Class V)

• โครงสร้าง: ชดเชยสองเท่า

• มาตรฐาน: GB/T 12238, API 609, ANSI B16.34

การกำหนดค่าวัสดุ

สามารถเลือกตัวถัง จาน ก้าน และที่นั่งได้จากสเตนเลสเกรดต่างๆ เพื่อให้เหมาะกับสื่อและสภาวะการทำงานเฉพาะ

• ตัวเครื่อง: CF8 / CF8M / CF3 / CF3M

• แผ่นดิสก์: สเตนเลสสตีลเนื้อแข็งหรือสเตนเลสสตีลพร้อมโอเวอร์เลย์แบบสเตลไลท์

• ก้าน: A182 F304 / F316 / F304L / F316L

• ที่นั่ง: สแตนเลสสตีลหรือพื้นผิวซีลโลหะ Stellite

การกำหนดค่านี้ช่วยให้มั่นใจได้ว่าวาล์วปีกผีเสื้อโลหะแข็งชนิดเวเฟอร์ที่จับสเตนเลสสตีลจะรักษาอายุการใช้งานที่ยาวนานในไอน้ำอุณหภูมิสูง ของเหลวที่มีฤทธิ์กัดกร่อน และตัวกลางที่มีฤทธิ์กัดกร่อนเล็กน้อย

การใช้งาน

วาล์วนี้เหมาะสำหรับการใช้งานทั่วไปดังต่อไปนี้:

• ท่อส่งน้ำมันและไอน้ำอุณหภูมิสูงในโรงงานปิโตรเคมี

• ระบบหม้อไอน้ำและท่อเสริมในอุตสาหกรรมไฟฟ้า

• ก๊าซไอเสียอุณหภูมิสูงและระบบน้ำหล่อเย็นในโลหะวิทยา

• ท่อบำบัดน้ำเสียอุตสาหกรรมและเทศบาล

• การแปรรูปอาหารและเครื่องดื่มที่ต้องการความสะอาดของวัตถุดิบ

ในสถานการณ์เหล่านี้ วาล์วปีกผีเสื้อโลหะแข็งชนิดเวเฟอร์ด้ามจับสแตนเลสให้ความแข็งแรงของโครงสร้าง ความน่าเชื่อถือในการปิดผนึก การบำรุงรักษาง่าย และความคุ้มค่าของระบบโดยรวม

การเลือกและคำแนะนำการใช้งาน

เมื่อเลือกวาล์ว ข้อควรพิจารณาที่สำคัญ ได้แก่ การกัดกร่อนของตัวกลาง อุณหภูมิในการทำงาน และระดับแรงดันในท่อเพื่อให้แน่ใจว่าวัสดุและโครงสร้างซีลเข้ากันได้อย่างเหมาะสม สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแรงดันสูง ให้ตรวจสอบว่าแรงบิดของด้ามจับตรงตามข้อกำหนดในการใช้งานภาคสนาม ในระหว่างการติดตั้ง ตรวจสอบการจัดตำแหน่งหน้าแปลนและการขันโบลต์ให้แน่นสม่ำเสมอเพื่อใช้ประโยชน์จากข้อดีการปิดผนึกของการออกแบบประเภทเวเฟอร์อย่างเต็มที่

การบำรุงรักษาและความน่าเชื่อถือในการปฏิบัติงาน

การตรวจสอบความแน่นของสลักเกลียว การบรรจุก้าน และการสึกหรอของพื้นผิวการซีลเป็นประจำจะช่วยยืดอายุการใช้งานของวาล์วได้อย่างมีประสิทธิภาพ โครงสร้างโลหะซีลแข็งช่วยให้สามารถขัดและเปลี่ยนส่วนประกอบได้ที่ไซต์งาน ช่วยลดต้นทุนการดำเนินงานในระยะยาว และเพิ่มความน่าเชื่อถือในสภาพการทำงานต่อเนื่อง
