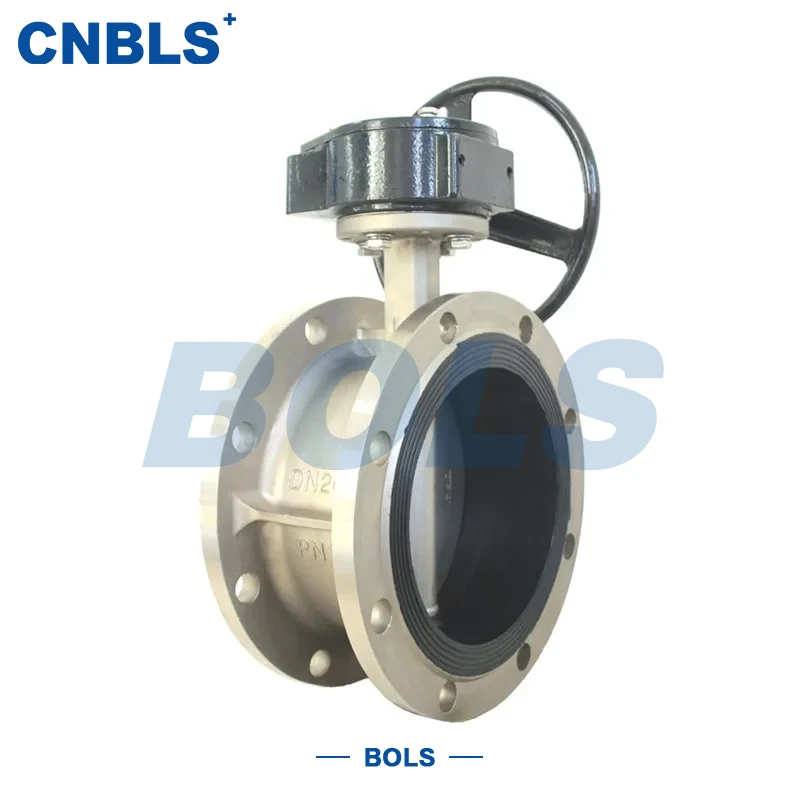

บัตเตอร์ฟลายวาล์วระบายอากาศประสิทธิภาพสูง

วาล์วผีเสื้อระบายอากาศประสิทธิภาพสูงได้รับการออกแบบมาเป็นพิเศษสำหรับระบบระบายอากาศทางอุตสาหกรรมและกำจัดฝุ่นที่ทำงานภายใต้สภาวะแรงดันต่ำและเส้นผ่านศูนย์กลางขนาดใหญ่ ตัววาล์วและส่วนประกอบรับแรงดันหลักผลิตจากวัสดุสแตนเลส เช่น SS304, SS316, SS304L และ SS316L ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในก๊าซที่มีฤทธิ์กัดกร่อน อากาศที่เต็มไปด้วยฝุ่น และสภาพแวดล้อมก๊าซไอเสียอุณหภูมิสูง

ซีรีส์นี้ใช้โครงสร้างวาล์วปีกผีเสื้อแบบศูนย์กลาง (เส้นกึ่งกลาง) พร้อมการเชื่อมต่อแบบหน้าแปลนและการออกแบบซีลสำหรับงานระบายอากาศ (ชนิด W) โดยมุ่งเน้นไปที่การตอบสนองความต้องการของความสามารถในการไหลขนาดใหญ่ ความต้านทานต่ำ และการเปิดและปิดที่เชื่อถือได้ในท่อระบายอากาศ

ทั้งสองรุ่นมีโครงสร้างวาล์วและแนวคิดการซีลเหมือนกัน โดยมีความแตกต่างหลักอยู่ที่ประเภทแอคชูเอเตอร์:

D641W: วาล์วปีกผีเสื้อระบายอากาศแบบนิวแมติก ทำงานโดยแอคทูเอเตอร์ลม

D941W: วาล์วผีเสื้อระบายอากาศแบบไฟฟ้า ทำงานโดยแอคชูเอเตอร์ไฟฟ้า

วาล์วผีเสื้อระบายอากาศสแตนเลสถูกนำมาใช้กันอย่างแพร่หลายในโลหะวิทยา, การผลิตกระแสไฟฟ้า, การแปรรูปทางเคมี, วัสดุก่อสร้าง, การขุดและโครงการปกป้องสิ่งแวดล้อม

โครงสร้างและหลักการทำงาน

การออกแบบโครงสร้างศูนย์กลาง

วาล์วปีกผีเสื้อระบายอากาศประสิทธิภาพสูงใช้โครงสร้างศูนย์กลางโดยที่ศูนย์กลางของดิสก์เกิดขึ้นพร้อมกับศูนย์กลางของก้าน ในระหว่างการทำงาน แผ่นดิสก์จะหมุนรอบแกนก้าน:

โครงสร้างเรียบง่ายที่มีส่วนประกอบน้อยลง

เส้นทางการไหลที่ราบรื่นและความต้านทานการไหลของอากาศต่ำ

แรงบิดในการทำงานต่ำ เหมาะสำหรับระบบระบายอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

โครงสร้างนี้ให้ความเสถียรที่ดีและคุ้มค่าสำหรับการใช้งานการระบายอากาศที่มีแรงดันต่ำและมีการไหลสูง

การเชื่อมต่อแบบหน้าแปลน

ตัววาล์วมีหน้าแปลนรวมอยู่ที่ปลายทั้งสองข้าง ช่วยให้สามารถโบลต์เข้ากับหน้าแปลนท่อระบายอากาศมาตรฐานได้โดยตรง:

ตำแหน่งการติดตั้งที่แม่นยำ

การกระจายความเครียดสม่ำเสมอ

บำรุงรักษาและเปลี่ยนง่าย

มาตรฐานหน้าแปลนทั่วไป ได้แก่ GB/T 9113 และ ANSI B16.5

คุณสมบัติที่สำคัญ

โครงสร้างเหล็กสแตนเลสแบบเต็ม

ส่วนประกอบหลัก เช่น ตัวเครื่อง จาน และก้านทำจากสแตนเลส โดยให้:

ทนต่อการกัดกร่อนและออกซิเดชั่นได้ดีเยี่ยม

ความเหมาะสมกับก๊าซที่มีซัลเฟอร์และคลอรีน

ความเสถียรของโครงสร้างภายใต้สภาวะการระบายอากาศที่อุณหภูมิสูง

การออกแบบการซีล หน้าที่ระบายอากาศ (แบบ W)

วาล์วมีโครงสร้างการปิดผนึกที่ออกแบบมาโดยเฉพาะสำหรับบริการระบายอากาศ:

ตัวเลือกการปิดผนึกระหว่างโลหะกับโลหะหรือการปิดผนึกแบบคอมโพสิต (FKM + สแตนเลส)

ความน่าเชื่อถือในการซีลที่สมดุลและความต้านทานการสึกหรอ

อัตราการรั่วไหลเป็นไปตามมาตรฐานวาล์วปีกผีเสื้อระบายอากาศ JB/T 8692

เส้นผ่านศูนย์กลางขนาดใหญ่ การออกแบบความต้านทานต่ำ

ด้วยเส้นผ่านศูนย์กลางที่ระบุตั้งแต่ DN100 ถึง DN2000 วาล์วจะคง:

การสูญเสียแรงดันต่ำทั่ววาล์ว

ประสิทธิภาพการเปิดและปิดที่มั่นคง

ความเหมาะสมกับระบบที่มีการไหลเวียนของอากาศขนาดใหญ่และแรงดันใช้งานต่ำ

การดำเนินการที่เป็นมิตรต่อระบบอัตโนมัติ

ตัวเลือกการสั่งงานทั้งแบบนิวแมติกและแบบไฟฟ้ารองรับการรวมเข้ากับระบบควบคุมอัตโนมัติได้อย่างง่ายดาย ทำให้วาล์วปีกผีเสื้อระบายอากาศประสิทธิภาพสูงเหมาะสำหรับการใช้งานแบบรวมศูนย์และแบบควบคุมระยะไกล

การเปรียบเทียบแอคชูเอเตอร์

พารามิเตอร์ทางเทคนิค

ข้อกำหนดวัสดุ

การใช้งาน

การระบายก๊าซไอเสียอุณหภูมิสูงในโลหะวิทยา

ระบบระบายอากาศและกำจัดกำมะถันของหม้อไอน้ำในโรงไฟฟ้า

ระบบรวบรวมฝุ่นและไอเสียในอุตสาหกรรมเคมีและวัสดุก่อสร้าง

โครงการระบายอากาศเหมืองและการคุ้มครองสิ่งแวดล้อม

โรงงานอุตสาหกรรมและระบบจัดการอากาศในอาคารขนาดใหญ่

ในการใช้งานเหล่านี้ วาล์วผีเสื้อระบายอากาศที่ทำจากสเตนเลสสตีลส่วนใหญ่จะใช้สำหรับการปิดการไหลของอากาศ การควบคุมการไหล และการควบคุมทิศทางการไหลของระบบ

แนวทางการคัดเลือก

เลือกเกรดสแตนเลสที่เหมาะสมตามการกัดกร่อนของแก๊ส

จับคู่พิกัดแรงดันและอุณหภูมิกับเงื่อนไขการออกแบบระบบ

ให้ความสนใจกับความแข็งแกร่งของร่างกายสำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

เลือกการกระตุ้นด้วยลมหรือไฟฟ้าตามข้อกำหนดในการควบคุมไซต์งาน

การดำเนินงานและการบำรุงรักษา

ทำความสะอาดฝุ่นจากพื้นผิวซีลอย่างสม่ำเสมอเพื่อป้องกันการสะสมตัว

ใช้การให้ความร้อนแบบค่อยเป็นค่อยไปในระหว่างการสตาร์ทที่อุณหภูมิสูง

ตรวจสอบให้แน่ใจว่าแรงดันลมจ่ายคงที่สำหรับวาล์วนิวแมติก

ตรวจสอบการหล่อลื่นแอคชูเอเตอร์และการเชื่อมต่อไฟฟ้าเป็นระยะ

สรุปผลิตภัณฑ์

วาล์วปีกผีเสื้อระบายอากาศสแตนเลส D641W / D941W โดดเด่นด้วยโครงสร้างแบบศูนย์กลาง โครงสร้างสแตนเลส และการออกแบบซีลสำหรับงานระบายอากาศ ด้วยตัวเลือกการสั่งงานด้วยลมหรือไฟฟ้าที่ยืดหยุ่น วาล์วปีกผีเสื้อระบายอากาศสเตนเลสสตีลนี้ให้ประสิทธิภาพที่เชื่อถือได้สำหรับระบบระบายอากาศทางอุตสาหกรรมที่ต้องการการทำงานที่มั่นคงและความเข้ากันได้ของระบบอัตโนมัติ
