บอลวาล์วเกลียวภายในสแตนเลส

Bolaisi มอบคุณภาพที่สม่ำเสมอและการผลิตระดับมืออาชีพสำหรับโซลูชันการควบคุมการไหลทางอุตสาหกรรม เราจัดหาบอลวาล์วเกลียวภายในแบบสเตนเลสที่สร้างขึ้นตามมาตรฐาน API 608 และ ASME พร้อมด้วยสแตนเลสปลอมแปลง ระดับแรงดัน 1,000 WOG และการควบคุมพอร์ต T/L ที่เชื่อถือได้ ในฐานะผู้ผลิตที่มีประสบการณ์ เรามีการออกแบบเกลียวขั้นสูง การปิดผนึกที่มั่นคง และตัวเลือกที่ปรับแต่งเองเพื่อรองรับการขายส่งและการจัดซื้อโครงการทั่วโลก

ส่งคำถาม

รายละเอียดสินค้า

บอลวาล์วเกลียวภายในสแตนเลสให้การควบคุมหลายพอร์ตที่เชื่อถือได้สำหรับท่อแรงดันสูงปานกลาง ด้วยพิกัดแรงดันสูง เส้นทางการไหลที่ยืดหยุ่น การติดตั้งแบบเกลียว และตัวเรือนสเตนเลสสตีลที่ทนต่อการกัดกร่อน ทำให้โครงร่างการวางท่อง่ายขึ้นอย่างมีประสิทธิผล และลดต้นทุนการติดตั้งและบำรุงรักษา เป็นหลายพอร์ตบอลวาล์วมีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมและทำหน้าที่เป็นโซลูชันที่เชื่อถือได้สำหรับบริการผสมการไหล การเปลี่ยนเส้นทาง และการปิดระบบ

พิกัดแรงดันสูง 1,000 WOG

ได้รับการจัดอันดับที่ 1000 psi (ประมาณ 6.9 MPa) เพื่อประสิทธิภาพที่มั่นคงในบริการน้ำ น้ำมัน และก๊าซ

การควบคุมหลายพอร์ตแบบ T-Type และ L-Type

T-port สำหรับการผสมและการเปลี่ยนเส้นทาง, L-port สำหรับการสลับและปิด - หนึ่งวาล์ว, หลายเส้นทางการไหล

การติดตั้งเกลียวหญิง

เกลียว NPT / BSPT / G มาตรฐาน — ไม่ต้องเชื่อม ใช้งานง่าย และติดตั้งได้รวดเร็ว

ตัวเรือนสแตนเลสปลอมแปลง

โครงสร้างฟอร์จชิ้นเดียวหรือสองชิ้น 304 / 316 / 316L เพื่อความแข็งแรงและทนต่อการกัดกร่อน

ANSI Class VI ไม่มีการรั่วไหล

ที่นั่ง PTFE / PPL พร้อมซีลความแข็งแรงสูงให้การปิดเครื่องที่แน่นหนาและเชื่อถือได้

การดำเนินการที่ยืดหยุ่น

ที่จับแบบแมนนวลหรือกระปุกเกียร์ มีแอคชูเอเตอร์ไฟฟ้าและนิวแมติกพร้อมการติดตั้ง ISO 5211

คำจำกัดความของผลิตภัณฑ์

บอลวาล์วเกลียวภายในสแตนเลสเป็นวาล์วควบคุมการไหลแบบหลายพอร์ตที่มีระดับ 1,000 WOG เหมาะสำหรับบริการน้ำ-น้ำมัน-แก๊ส ใช้ลูกบอลชนิด T หรือ L-type เพื่อให้เกิดการผสม การเปลี่ยนเส้นทาง หรือการเปลี่ยนการไหลโดยการหมุน 90°

ด้วยตัวเครื่องปลอมแปลงชิ้นเดียวหรือสองชิ้นและการเชื่อมต่อแบบเกลียวใน (NPT / BSPT / G) ช่วยให้สามารถติดตั้งไฟเครื่องมือได้โดยไม่ต้องเชื่อม ทำจากสแตนเลส 304 / 316 / 316L มีความแข็งแรงสูง ทนต่อการกัดกร่อน และมีอายุการใช้งานยาวนาน ใช้กันอย่างแพร่หลายในระบบปิโตรเคมี HVAC อุตสาหกรรม อาหาร และยา สำหรับการเชื่อมต่อท่อแบบหน้าแปลน โปรดดูของเราบอลวาล์วหน้าแปลนสแตนเลส.

พารามิเตอร์ทางเทคนิค

รายการพารามิเตอร์	ค่าพารามิเตอร์
คลาสความดัน	1,000 WOG (1,000 psi µ 6.9 MPa); การทดสอบเชลล์: 1500 psi (ประมาณ 10.3 MPa); การทดสอบการซีล: 1100 psi (ประมาณ 7.6 MPa)
เส้นผ่านศูนย์กลางที่กำหนด	1/4" ~ 2" (DN8 ~ DN50); ขนาดหลัก: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
ประเภทบอล	T-Type (การเปลี่ยนเส้นทาง / การเปลี่ยนทาง 3 ทาง), L-Type (การเปลี่ยนเส้นทาง / ปิด 2 ทาง)
โครงสร้างร่างกายและการเชื่อมต่อ	สแตนเลสฟอร์จชิ้นเดียว / 2 ชิ้น; เกลียวใน (NPT / BSPT / G) ไม่ต้องเชื่อม
วัสดุหลัก	ร่างกาย / บอล / ก้าน: สแตนเลส 304 / 316 / 316L; ที่นั่ง: PTFE / PPL; ซีล: ยางความแข็งแรงสูง / กราไฟท์ยืดหยุ่น
อุณหภูมิที่ใช้งานได้	ที่นั่ง PTFE: -20 ℃ ~ 120 ℃; ที่นั่ง PPL: -20 ℃ ~ 200 ℃
สื่อที่เกี่ยวข้อง	น้ำ, น้ำมัน, ก๊าซธรรมชาติ, แอลพีจี, อากาศอัด, ตัวทำละลายเคมี, สารกัดกร่อนอ่อน/แรง
วิธีการดำเนินงาน	ธรรมดา (ผีเสื้อ / ที่จับสี่เหลี่ยม / กระปุกเกียร์); ตัวเลือกเสริม: ไฟฟ้า (เปิด-ปิด / การปรับ), นิวเมติก (การแสดงเดี่ยว / การแสดงสองครั้ง), การติดตั้ง ISO 5211

ความหมายของ 1,000 WOG

1,000 WOG คือแรงดันสากลและระดับสื่อในอุตสาหกรรมวาล์ว:

น้ำ

น้ำสะอาด น้ำหมุนเวียน น้ำประปา น้ำเสียที่มีฤทธิ์กัดกร่อนเล็กน้อย

น้ำมัน

น้ำมันแร่ น้ำมันไฮดรอลิก น้ำมันหล่อลื่น ดีเซล น้ำมันเบนซิน

แก๊ส

ก๊าซธรรมชาติ, LPG, อากาศอัด, ก๊าซเฉื่อย

1000

จัดอันดับความดัน

แรงดันใช้งาน 1,000 psi (ประมาณ 6.9 MPa) สำหรับท่อแรงดันปานกลาง-สูง

T-Type กับ L-Type Ball: ความแตกต่างหลัก

รายการเปรียบเทียบ	บอลประเภท T	บอลประเภท L
โครงสร้างเส้นทาง	รูปตัว T 3 ทาง สามพอร์ตเปลี่ยนกันได้	รูปตัว L 2 ทาง เชื่อมต่อสองพอร์ต
ฟังก์ชั่นหลัก	ก. การผสม, เบี่ยงเบน, บรรจบกัน	การเปลี่ยนทิศทางการปิดเครื่อง
สถานการณ์ที่เกี่ยวข้อง	การผสมปานกลาง การกระจายไฮดรอลิก ระบบหลายช่องสัญญาณ	การสลับการไหล, การปิดวงจร
ประสิทธิภาพการปิดผนึก	ANSI คลาส VI	ANSI คลาส VI (มีเสถียรภาพมากขึ้น)
ข้อห้ามในการใช้งาน	หลีกเลี่ยงการเปิดเต็ม 3 ทิศทางภายใต้ความแตกต่างของแรงดันสูง	ไม่มีการเชื่อมต่อแบบ 3 ทางอย่างเคร่งครัด

คู่มือการเลือกวัสดุ

สแตนเลส 304

สำหรับน้ำ น้ำมัน และก๊าซทั่วไป -20°C~120°C; แอปพลิเคชันทั่วไป

สแตนเลส 316

สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนเล็กน้อยและของเหลวที่มีคลอไรด์ ต้านทานการเกิดรูพรุนได้ดีขึ้น

สแตนเลส 316L

สำหรับก๊าซที่มีฤทธิ์กัดกร่อนรุนแรง กรด ด่าง และคลอไรด์ ความสามารถในการเชื่อมและความต้านทานการกัดกร่อนที่ดีเยี่ยม

การจับคู่ที่นั่ง

PTFE: การปิดผนึกที่ดี อุณหภูมิทั่วไป PPL: อุณหภูมิสูงถึง 200 ℃

คุณสมบัติหลัก

จัดอันดับแรงดันสูง

1,000 WOG (6.9 MPa) เสถียรสำหรับบริการแรงดันสูง

การควบคุมหลายพอร์ต

ลูกบอลชนิด T/L สำหรับการผสม การเปลี่ยนเส้นทาง และการสลับ

ติดตั้งง่าย

เกลียวมาตรฐาน NPT / BSPT / G ไม่ต้องเชื่อม

วัสดุพรีเมี่ยม

ตัวเครื่องทำจากสแตนเลสปลอมแปลงซึ่งมีความทนทานต่อการกัดกร่อนได้ดีเยี่ยม

การปิดผนึกที่เชื่อถือได้

ANSI Class VI ประสิทธิภาพการรั่วซึมเป็นศูนย์

การดำเนินงานที่ยืดหยุ่น

แบบแมนนวล / ไฟฟ้า / นิวแมติก ติดตั้ง ISO 5211

ช่วงอุณหภูมิกว้าง

-20°C ~ 200° ขึ้นอยู่กับวัสดุที่นั่ง

การติดตั้งและบำรุงรักษา

จุดติดตั้ง

ยืนยันประเภทลูกบอล (T/L) ขนาด แรงกด เกลียว และวัสดุ
ทำความสะอาดเกลียวและช่องวาล์วก่อนการติดตั้ง
ใช้เทป PTFE หรือน้ำยาซีลเกลียว ขันให้แน่น
สำรองพื้นที่การทำงานให้เพียงพอสำหรับที่จับ
ทำการทดสอบแรงดันต่อมาตรฐาน 1,000 WOG ก่อนใช้งาน

จุดบำรุงรักษา

การตรวจสอบการรั่วไหล การกัดกร่อน และการทำงานเป็นประจำ
ทำความสะอาดและใช้การป้องกันการกัดกร่อนสำหรับชิ้นส่วนภายนอก
เปลี่ยนเบาะนั่งและซีลหากเกิดการรั่วซึม
สำหรับแอคทูเอเตอร์ไฟฟ้า / นิวแมติก: ตรวจสอบมอเตอร์ การจ่ายอากาศ และลิมิตสวิตช์
อย่าซ่อมแซมภายใต้ความกดดัน

สถานการณ์การใช้งานทั่วไป

ปิโตรเคมี:การผสม การเบี่ยงเบน และการสลับระดับกลาง
การผลิตภาคอุตสาหกรรม:ระบบไฮดรอลิกและวงจรทำความเย็น
HVAC เทศบาล:การผสมและการกระจายน้ำ
อาหารและยา:การควบคุมของเหลวสุขาภิบาล (316L)
ก๊าซและพลังงาน:การสลับสายก๊าซธรรมชาติ / LPG

ทำไมต้องเลือกวาล์ว Bolaisi

ได้รับการรับรองระบบคุณภาพ

ได้รับการรับรองจากGB/T 19001-2016 / ISO 9001:2015ระบบการจัดการคุณภาพระดับสากล

การตีและการตัดเฉือนภายในองค์กร

การควบคุมกระบวนการเต็มรูปแบบตั้งแต่วัตถุดิบจนถึงวาล์วสำเร็จรูปในโรงงาน Wenzhou ของเราเอง

ทดสอบแรงดัน 100%

ทีบอลวาล์วทุกตัวผ่านการทดสอบเปลือกและทดสอบซีลตามข้อกำหนด WOG 1,000 ก่อนส่งมอบ

การสนับสนุนด้านวิศวกรรม

ทีมเทคนิคของเราช่วยคุณเลือกประเภท T หรือ L วัสดุเบาะนั่ง เกลียวมาตรฐาน และการกระตุ้น

กลุ่มผลิตภัณฑ์เต็มรูปแบบ

เรายังจัดหาบอลวาล์วเกลียวภายในสแตนเลส, บอลวาล์วไฟฟ้าสแตนเลสและบอลวาล์วหน้าแปลนสามทาง.

OEM และ ODM ที่มีอยู่

รองรับขนาด วัสดุ ประเภทของเกลียว การสั่งงาน และการสร้างแบรนด์ป้ายชื่อที่กำหนดเอง

รูปภาพสินค้า

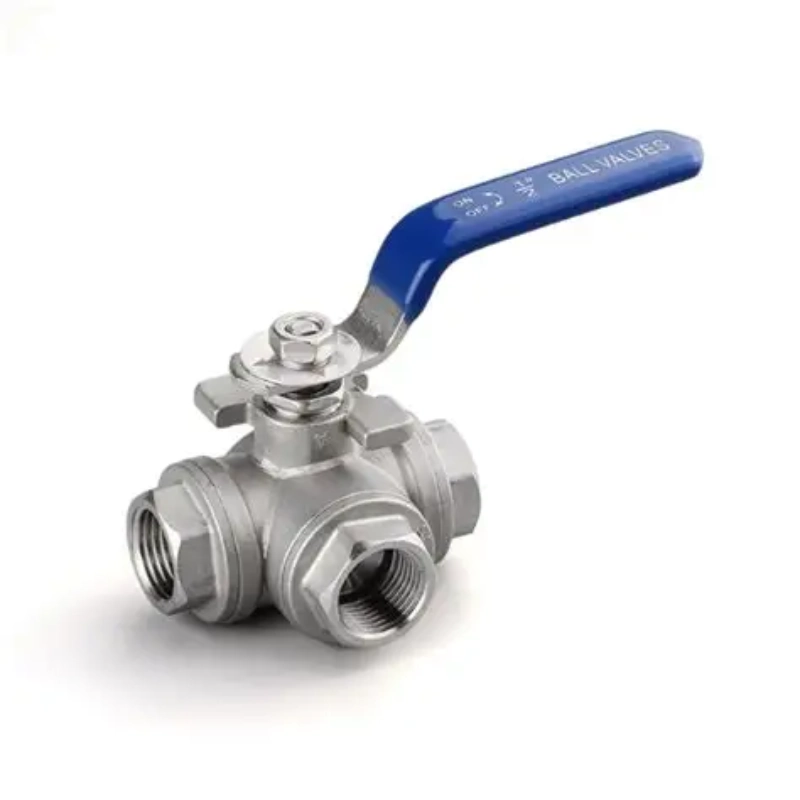

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — บอลวาล์วเกลียวภายในสแตนเลส - 1,000 WOG, T-Type / L-Type, DN8–DN50, เกลียว NPT / BSPT / G

คำถามที่พบบ่อย

บอลวาล์วสามทางชนิด T และชนิด L แตกต่างกันอย่างไร?

ลูกบอลประเภท T มีทางเดินรูปตัว T ที่เชื่อมต่อสามพอร์ตสลับกัน ทำให้เหมาะอย่างยิ่งสำหรับการผสม การเปลี่ยนเส้นทาง และการรวมกระแส ลูกบอลชนิด L มีทางเดินรูปตัว L ที่เชื่อมต่อเพียงสองพอร์ตในแต่ละครั้ง ทำให้เหมาะสำหรับการสลับและปิดการไหล เลือกประเภท T สำหรับหน้าที่ผสม และประเภท L สำหรับการเปลี่ยนเส้นทางหรือแยกวงจร

1,000 WOG หมายถึงอะไรในบอลวาล์ว

1,000 WOG หมายความว่าวาล์วได้รับการจัดอันดับสำหรับแรงดันใช้งาน 1,000 psi (ประมาณ 6.9 MPa) ในบริการน้ำ น้ำมัน และก๊าซ เป็นการจัดอันดับอุตสาหกรรมทั่วไปสำหรับบอลวาล์วสเตนเลสสตีลแบบเกลียว และบ่งบอกถึงความเหมาะสมสำหรับท่อแรงดันปานกลาง-สูงที่ใช้จัดการน้ำ น้ำมัน ก๊าซธรรมชาติ LPG และอากาศอัด

มีขนาดและมาตรฐานเกลียวอะไรบ้าง?

เราผลิตบอลวาล์วเกลียวในแบบสเตนเลสขนาดตั้งแต่ 1/4" ถึง 2" (DN8 ถึง DN50) โดยมีขนาดหลัก 1/2", 3/4", 1" และ 1-1/2" ตัวเลือกเธรดมาตรฐาน ได้แก่ NPT, BSPT และ G (BSPP) สามารถขอมาตรฐานเธรดแบบกำหนดเองได้

วาล์วเหล่านี้สามารถทำงานอัตโนมัติด้วยแอคชูเอเตอร์ไฟฟ้าหรือนิวแมติกได้หรือไม่

ใช่. ทุกรุ่นมีแผ่นยึด ISO 5211 สำหรับการติดตั้งแอคชูเอเตอร์โดยตรง แอคทูเอเตอร์แบบไฟฟ้า (เปิด-ปิด หรือมอดูเลต) และนิวแมติก (แบบทางเดียวหรือสองทาง) มีให้เลือกเป็นตัวเลือก ทำให้เหมาะสำหรับระบบควบคุมกระบวนการแบบอัตโนมัติ ดูของเราบอลวาล์วไฟฟ้าสแตนเลสสำหรับการอ้างอิง

อุณหภูมิในการทำงานสูงสุดคือเท่าไร?

ด้วยที่นั่ง PTFE วาล์วจะจับอุณหภูมิ -20°C ถึง 120°C ด้วยที่นั่งแบบ PPL ช่วงอุณหภูมิจะขยายไปถึง -20°C ถึง 200°C สำหรับความต้องการอุณหภูมิที่สูงขึ้น โปรดติดต่อเราเพื่อเป็นทางเลือกในการออกแบบที่เหมาะสม

คุณมีการผลิต OEM / ODM หรือไม่?

ใช่. ในฐานะโรงงานโดยตรง เราสนับสนุนวัสดุตัวถังแบบกำหนดเอง การกำหนดค่าบอล T/L มาตรฐานเกลียว การสั่งงาน ประเภทของด้ามจับ และการสร้างแบรนด์ของลูกค้า ส่งรูปวาดหรือข้อกำหนดของคุณแล้วเราจะเสนอราคาตามนั้น
