บอลวาล์วหน้าแปลนสแตนเลสแบบบาง

ในฐานะผู้ผลิตที่เชื่อถือได้พร้อมเทคโนโลยีการผลิตขั้นสูง Bolaisi เชี่ยวชาญด้านวาล์วควบคุมของเหลวแบบประหยัดพื้นที่พร้อมการควบคุมคุณภาพอย่างเข้มงวด เราจัดหาบอลวาล์วหน้าแปลนเหล็กสแตนเลสแบบบาง ซึ่งมีตัวเครื่องปลอมแปลงบาง ประสิทธิภาพการไหลสูง และการปิดผนึกที่เชื่อถือได้ เราเสนอขนาดที่กำหนดเองและบริการขายส่งเพื่อตอบสนองความต้องการของระบบท่ออุตสาหกรรมพื้นที่อับอากาศ

ส่งคำถาม

รายละเอียดสินค้า

บอลวาล์วหน้าแปลนสแตนเลสแบบบางเป็นวาล์วควบคุมของไหลแบบหมุนที่มีตัวถังปลอมแปลงบางและมีการเชื่อมต่อแบบหน้าแปลน ใช้สำหรับการเปิด-ปิดอย่างรวดเร็วและการควบคุมการไหลขั้นพื้นฐาน สร้างจากเหล็กสเตนเลส 304 / 316 / 316L ที่มีรูปทรงเพรียวบางเป็นชิ้นเดียว ให้การเจาะเต็มรู การซีลสองทิศทางที่เชื่อถือได้ และการทำงาน 90° ที่ง่ายดาย เป็นขนาดกะทัดรัดบอลวาล์วโดยเป็นตัวเลือกที่ต้องการในกรณีที่พื้นที่การติดตั้ง น้ำหนัก และประสิทธิภาพการสลับมีความสำคัญ

30-50% ร่างกายบางลง

20-40% น้ำหนักเบากว่า

≤0.01MPa แรงดันตก

425 ℃ อุณหภูมิบริการสูงสุด

ข้อดีของผลิตภัณฑ์หลัก

การออกแบบเพรียวบางประหยัดพื้นที่

ตัวเครื่องฟอร์จเพรียวบางเป็นชิ้นเดียว บางกว่า 30%–50% และเบากว่าบอลวาล์วหน้าแปลนทั่วไป 20%–40% เหมาะสำหรับพื้นที่จำกัด ลื่นไถล และอุปกรณ์น้ำหนักเบา

ประสิทธิภาพการไหลสูง

บอลเจาะเต็มพร้อมเส้นทางการไหลที่ราบรื่น ความดันลดลง ≤ 0.01 MPa ที่อัตราการไหล ความสามารถในการไหลสูงกว่าโกลปวาล์วอย่างมาก

การปิดผนึกแบบสองทิศทางที่เชื่อถือได้

ซีลอ่อน PTFE หรือซีลแข็งโลหะสำหรับบริการที่อุณหภูมิสูงและแรงดันสูง การปิดผนึกแบบสองทิศทางเข้ากันได้กับเส้นการไหลแบบสองทิศทาง

ใช้งานง่ายและบำรุงรักษาต่ำ

การหมุน 90° เพื่อการเปิด-ปิดอย่างรวดเร็วด้วยแรงบิดในการทำงานต่ำ โครงสร้างที่เรียบง่ายเพื่อการเปลี่ยนส่วนประกอบหลักได้ง่ายและความเสี่ยงต่อการเปรอะเปื้อนน้อยที่สุด

วัสดุคุณภาพสูงและการปฏิบัติตามข้อกำหนด

ตัวเครื่อง ทรงกลม และก้านทำจากสเตนเลสสตีล 304 / 316 / 316L มีความทนทานต่อการกัดกร่อนดีเยี่ยมและสามารถตรวจสอบย้อนกลับของวัสดุได้เต็มรูปแบบ

ช่วงความดันและอุณหภูมิกว้าง

PN16 – PN100 (คลาส 150 – 600) โดยมีช่วงอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง 425°C ขึ้นอยู่กับการเลือกซีลและที่นั่ง

คำจำกัดความของผลิตภัณฑ์และหลักการทำงาน

บอลวาล์วหน้าแปลนเหล็กสเตนเลสบางเป็นวาล์วควบคุมของเหลวแบบหมุนที่มีตัวถังปลอมแปลงบางและมีการเชื่อมต่อแบบหน้าแปลน ใช้สำหรับการเปิด-ปิดที่รวดเร็วและการควบคุมการไหลขั้นพื้นฐาน

0° เปิดอย่างเต็มที่

พอร์ตสอดคล้องกับทิศทางการไหล - ความสามารถในการไหลสูงสุด

90° ปิดอย่างเต็มที่

พอร์ตตั้งฉากกับการไหล — แยกโดยสมบูรณ์

0–90° การควบคุมปริมาณ

มุมตรงกลางช่วยควบคุมปริมาณการไหลขั้นพื้นฐาน

แอคชูเอเตอร์จะขับเคลื่อนก้านและลูกบอลให้หมุน 0°–90° วัสดุ 304 / 316 / 316L ช่วยให้มั่นใจได้ถึงความเข้ากันได้ของสื่อในวงกว้างกับการใช้งานทางอุตสาหกรรม

พารามิเตอร์ทางเทคนิคหลัก

บอลวาล์วหน้าแปลนสเตนเลสบางสามารถปรับให้เข้ากับอุณหภูมิ ความดัน และสภาวะของสื่อต่างๆ ได้ พารามิเตอร์ทั้งหมดผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือของผลิตภัณฑ์ ซึ่งตรงกับความต้องการการใช้งานจริงของผู้ซื้อโดยตรง

รายการพารามิเตอร์	ค่าพารามิเตอร์
เส้นผ่านศูนย์กลางที่กำหนด	DN15 ~ DN200 (NPS 1/2" ~ 8"); มาตรฐาน: DN25, DN50, DN80, DN100
คลาสความดัน	PN16, PN25, PN40, PN64, PN100; คลาส 150, 300, 600
อุณหภูมิที่ใช้งานได้	ไฟเบอร์: -20 ℃ ~ 120 ℃; เอฟเคเอ็ม: -20°C~180°; เอสเอสซีลแข็ง: -29 ℃ ~ 200 ℃; สเตลไลต์: -40 ℃ ~ 425 ℃
วัสดุหลัก	ร่างกาย / บอล / ก้าน: 304 / 316 / 316L; ซีล: PTFE / FKM (อ่อน); SS / Stellite (ยาก)
สื่อที่เกี่ยวข้อง	น้ำ น้ำทะเล ของเหลวในอาหาร ปิโตรเลียม น้ำมันไฮดรอลิก ตัวทำละลายสารเคมี กรดอ่อน/ด่าง ไอน้ำ อากาศอัด
การกระตุ้น	แบบแมนนวล (คันโยก / พวงมาลัย), เฟืองตัวหนอน, ไฟฟ้า (อุปกรณ์เสริม Modbus)
โครงสร้างร่างกาย	ตัวถังปลอมแปลงเพรียวบางชิ้นเดียว บางลง 30%–50% เบื่อเต็ม

ประเภทหลักและการจับคู่แอปพลิเคชัน

คู่มือซีลอ่อน

ไฟเบอร์ / FKM · 90° การทำงานที่รวดเร็ว

น้ำประปา, HVAC, ท่อส่งอาหารและเครื่องดื่มที่ต้องการการเปิด-ปิดแบบแมนนวลอย่างรวดเร็วและการรั่วไหลเป็นศูนย์

เกียร์หนอนซีลแข็ง

โลหะ / สเตลไลท์ · อุณหภูมิสูงและความดัน

ระบบปิโตรเคมี ไอน้ำของโรงไฟฟ้า และระบบน้ำมันร้อนที่อุณหภูมิสูงและความต้านทานต่อการเสียดสีเป็นสิ่งสำคัญ

ซีลไฟฟ้าแบบนุ่ม

แอคชูเอเตอร์ไฟฟ้า · ข้อเสนอแนะเสริม

ระบบ HVAC อัตโนมัติ เครือข่ายน้ำ และสายงานเภสัชกรรมที่ต้องใช้การควบคุมระยะไกลและการรั่วไหลเป็นศูนย์

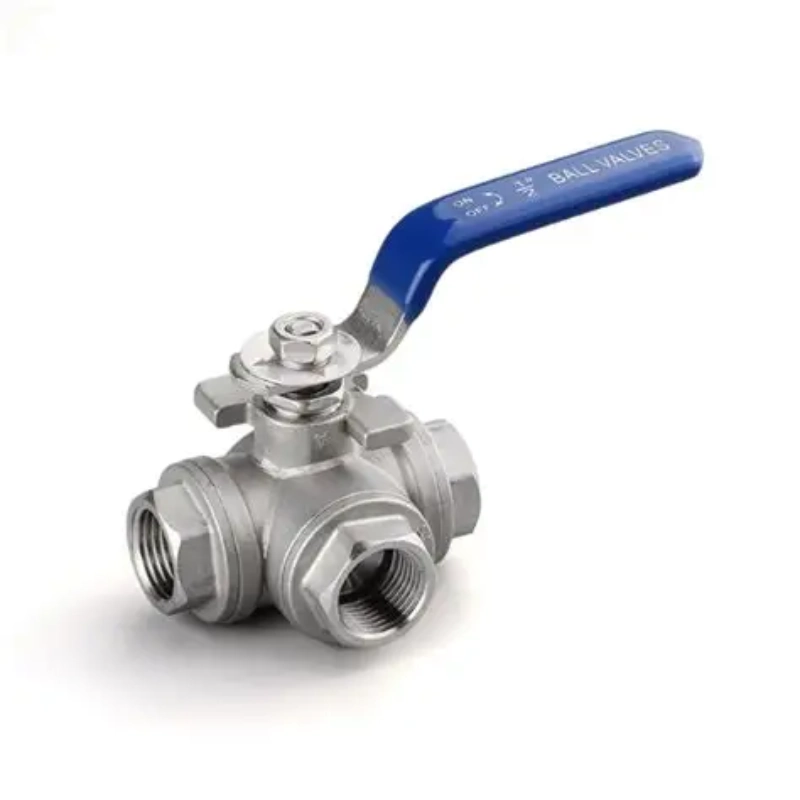

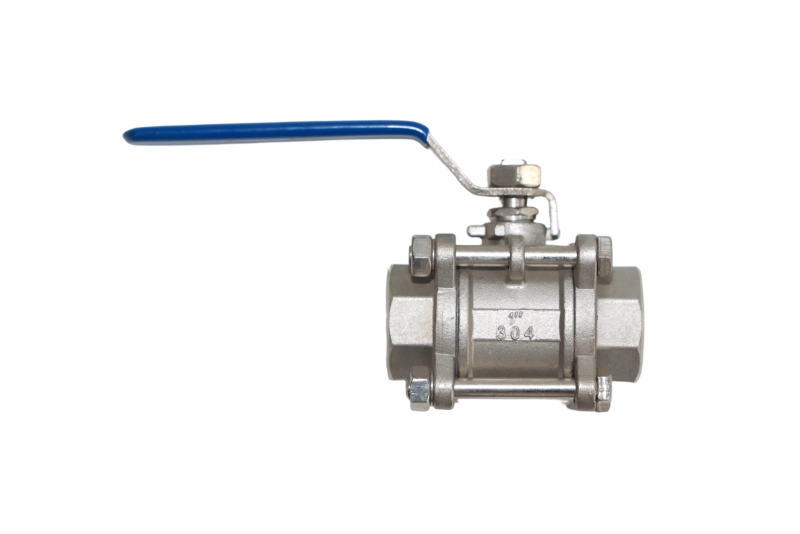

สำหรับไปป์ไลน์อัตโนมัติเต็มรูปแบบ โปรดดูของเราบอลวาล์วไฟฟ้าสแตนเลส. สำหรับการเชื่อมต่อแบบเกลียวในท่อร่วมแน่น โปรดดูของเราบอลวาล์วเกลียวภายในสแตนเลส.

คู่มือการเลือกวัสดุ

ตัว/ลูก/ก้าน

304 บริการทั่วไป

น้ำ อากาศ และน้ำมัน -20°C~100°C; คุ้มราคาทั้งงานเทศบาลและงานอุตสาหกรรมทั่วไป

316 ทนต่อการกัดกร่อน

บริการคลอไรด์ น้ำทะเล และกรดอ่อน ต้านทานการเกิดรูพรุนได้ดีขึ้น

316ล เกรดสุขอนามัย

การกัดกร่อนที่แข็งแกร่งและการบริการที่ถูกสุขลักษณะ เป็นไปตามมาตรฐาน FDA / 3A สำหรับกลุ่มผลิตภัณฑ์อาหารและยา

ซีล

ไฟเบอร์ -20°C ~ 120°C

ทนต่อการกัดกร่อนได้ดี ไม่มีการรั่วไหล

FKM (ไวตัน) -20°C ~ 180°C

ทนต่อสารเคมีได้ดีเยี่ยม

เอสเอส ฮาร์ดซีล -29°C ~ 200°C

สื่อแรงดันสูงและสารกัดกร่อน

ซีลแข็ง Stellite สูงถึง 425 ℃

ทนต่อการสึกหรอได้มาก

สถานการณ์การใช้งานทั่วไป

บอลวาล์วหน้าแปลนสแตนเลสแบบบาง มีการออกแบบที่เพรียวบาง การสวิตชิ่งที่มีประสิทธิภาพ และการปิดผนึกที่เชื่อถือได้ มีการใช้กันอย่างแพร่หลายในระบบท่อในอุตสาหกรรมต่างๆ ที่พื้นที่การติดตั้งและประสิทธิภาพการสวิตชิ่งมีความสำคัญ

อาหารและยา

ซีลแบบอ่อน 316L + PTFE การออกแบบเพรียวบางสำหรับสายการผลิตที่มีความหนาแน่น

ปิโตรเคมี

ซีลแข็ง 316 / 316L คลาส 150–600 สำหรับตัวทำละลายอุณหภูมิสูงและน้ำมันดิบที่มีรสเปรี้ยว

เทศบาลและการก่อสร้าง

ซีลอ่อน 304 สำหรับระบบจ่ายน้ำ HVAC และระบบจ่ายน้ำสำรอง

อุตสาหกรรมและทางทะเล

บางและน้ำหนักเบาสำหรับระบบไฮดรอลิก นิวแมติก และระบบเดินเรือ ต้านทานการสั่นสะเทือนที่แข็งแกร่ง

พลังงานและพลังงานใหม่

ซีลแบบแข็งสำหรับท่อทำความเย็นและไอน้ำอุณหภูมิสูงใน PV พลังงานลม และโรงไฟฟ้า

การติดตั้งและบำรุงรักษา

จุดติดตั้ง

ซีลแบบสองทิศทาง ปฏิบัติตามลูกศรการไหลเพื่อความสะดวกในการบำรุงรักษา สำรองพื้นที่ปฏิบัติการให้เพียงพอ
ทำความสะอาดหน้าแปลน ใช้ปะเก็นที่เหมาะสม ขันสลักเกลียวให้แน่นตามขวางใน 2-3 ขั้นตอน
ทำความสะอาดท่อ ตรวจสอบการหมุนของลูกบอล ทดสอบแอคชูเอเตอร์ไฟฟ้าก่อนการติดตั้ง
แรงดันช้า ระบายอากาศ ทดสอบแรงดันเป็นเวลา 30 นาทีก่อนเริ่มเดินเครื่อง

จุดบำรุงรักษา

การตรวจสอบเป็นประจำ: ตรวจสอบการรั่วซึม ความแน่นของสลักเกลียว และการทำงาน หล่อลื่นก้านทุกเดือน
เปลี่ยนปะเก็น ที่นั่ง หรือบรรจุภัณฑ์หากเกิดการรั่วไหล ปรับปรุงหรือเปลี่ยนพื้นผิวซีลแข็งที่สึกหรอ
ทำความสะอาดภายนอก ใช้น้ำมันป้องกันสนิม เพิ่มการป้องกันในสภาพแวดล้อมที่มีคลอไรด์/เกลือ
อย่าซ่อมแซมภายใต้ความกดดัน ค่อยๆ ดึงกระดาษที่ติดออก แก้ไขปัญหาแอคทูเอเตอร์ได้อย่างปลอดภัย
จัดทำบันทึกการบำรุงรักษาสำหรับการจัดการวงจรชีวิต

ทำไมต้องเลือกวาล์ว Bolaisi

ได้รับการรับรองระบบคุณภาพ

ได้รับการรับรองจากGB/T 19001-2016 / ISO 9001:2015ระบบการจัดการคุณภาพระดับสากล

การตีและการตัดเฉือนภายในองค์กร

การควบคุมกระบวนการเต็มรูปแบบตั้งแต่วัตถุดิบจนถึงวาล์วสำเร็จรูปในโรงงาน Wenzhou ของเราเอง

ทดสอบแรงดัน 100%

บอลวาล์วหน้าแปลนบางทุกชิ้นผ่านการทดสอบเปลือกและทดสอบที่นั่งก่อนส่งมอบ

การสนับสนุนด้านวิศวกรรม

ทีมเทคนิคของเราจะช่วยคุณเลือกวัสดุของตัวเครื่อง ประเภทซีล ระดับแรงกด และการกระตุ้น

กลุ่มผลิตภัณฑ์เต็มรูปแบบ

เรายังจัดหาบอลวาล์วหน้าแปลนสแตนเลส, บอลวาล์วหุ้มฉนวนแจ็คเก็ตและบอลวาล์วเหล็กคาร์บอน.

OEM และ ODM ที่มีอยู่

รองรับขนาด วัสดุ มาตรฐานหน้าแปลน การสั่งงาน และการสร้างแบรนด์ป้ายชื่อ

รูปภาพสินค้า

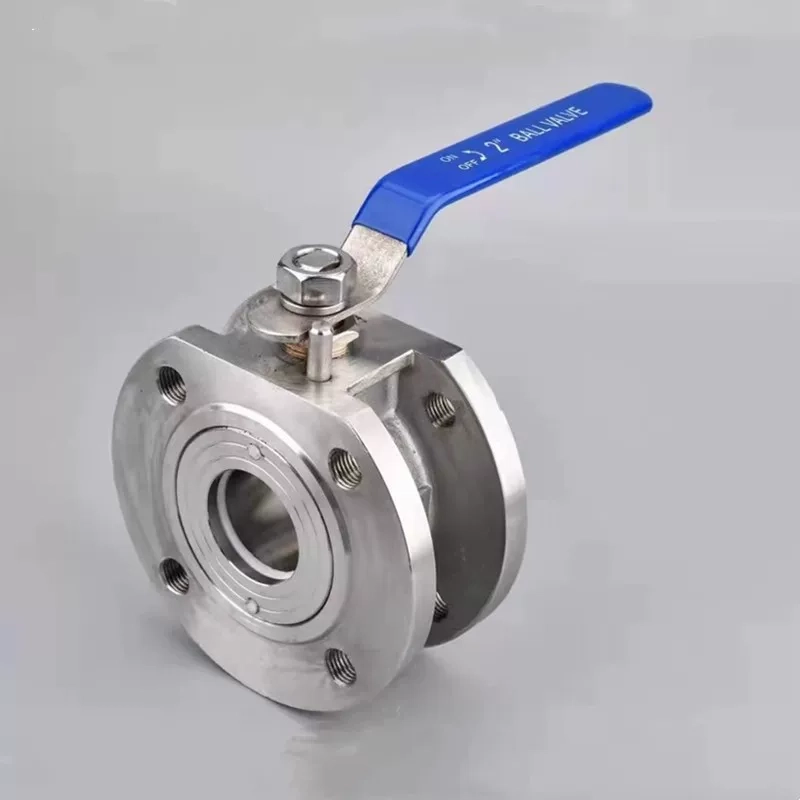

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — บอลวาล์วหน้าแปลนสแตนเลสแบบบาง — DN15–DN200, PN16–PN100 (คลาส 150–600), 304/316 / 316L ตัวถังปลอมแปลงบาง

คำถามที่พบบ่อย

บอลวาล์วหน้าแปลนสแตนเลสแบบบางคืออะไร?

เป็นบอลวาล์วหน้าแปลนที่มีตัวถังปลอมแปลงเป็นชิ้นเดียวที่บางกว่า 30%–50% และเบากว่าบอลวาล์วหน้าแปลนทั่วไป 20%–40% ให้การไหลเต็มรู การปิดผนึกแบบสองทิศทาง และการทำงานเปิด-ปิดอย่างรวดเร็ว 90° ทำให้เหมาะสำหรับพื้นที่จำกัด รูปแบบการวางท่อหนาแน่น และอุปกรณ์น้ำหนักเบา

ดีไซน์เพรียวบางประหยัดพื้นที่และน้ำหนักได้มากเพียงใด

เมื่อเปรียบเทียบกับบอลวาล์วหน้าแปลนมาตรฐาน รูปร่างที่เพรียวบางจะบางกว่า 30%–50% และเบากว่า 20%–40% สิ่งนี้จะช่วยลดความต้องการการสนับสนุน ลดความซับซ้อนของโครงร่างการวางท่อ และลดต้นทุนการติดตั้งทั้งหมด โดยเฉพาะอย่างยิ่งมีประโยชน์ในการลื่นไถล ระบบทางทะเล และหน่วยกระบวนการแบบโมดูลาร์

มีคลาสและขนาดแรงดันอะไรบ้าง?

เราผลิตบอลวาล์วหน้าแปลนสแตนเลสแบบบางตั้งแต่ DN15 ถึง DN200 (NPS 1/2" ถึง 8") ด้วยขนาดมาตรฐาน DN25, DN50, DN80 และ DN100 คลาสแรงดันประกอบด้วย PN16, PN25, PN40, PN64, PN100 และคลาส 150, 300, 600 เพื่อให้ตรงกับพิกัดท่อที่แตกต่างกัน

ความแตกต่างระหว่างซีลอ่อนและซีลแข็งคืออะไร?

ซีลแบบอ่อนใช้ที่นั่ง PTFE หรือ FKM สำหรับบริการ -20°C~180° โดยไม่มีการรั่วไหล — เหมาะสำหรับท่อน้ำ HVAC อาหาร และท่อเคมีทั่วไป ฮาร์ดซีลใช้สแตนเลสสตีลหรือที่นั่ง Stellite สำหรับบริการที่มีอุณหภูมิ -29°C~425° ด้วยแรงดันสูงและตัวกลางที่มีฤทธิ์กัดกร่อน — เหมาะสำหรับงานปิโตรเคมี ไอน้ำ น้ำมันร้อน และโรงไฟฟ้า

วาล์วสามารถทำงานอัตโนมัติด้วยแอคชูเอเตอร์ไฟฟ้าได้หรือไม่

ใช่. ทุกรุ่นยอมรับแอคทูเอเตอร์แบบไฟฟ้า (เปิด-ปิดหรือมอดูเลต หรือเสริม Modbus) และแอคทูเอเตอร์แบบนิวแมติกผ่านแผ่นยึดมาตรฐาน ISO 5211 มีตัวเลือกเฟืองตัวหนอนและคันเกียร์ธรรมดาหรือล้อมือให้เลือกด้วย ดูของเราบอลวาล์วไฟฟ้าสแตนเลสสำหรับการอ้างอิง

คุณมีการผลิต OEM / ODM หรือไม่?

ใช่. ในฐานะโรงงานโดยตรง เรารองรับวัสดุตัวถังสั่งทำพิเศษ (304 / 316 / 316L), ประเภทซีล (PTFE / FKM / SS / Stellite), มาตรฐานหน้าแปลน (GB / ANSI / DIN / JIS), การสั่งงาน และการสร้างแบรนด์ของลูกค้า ส่งรูปวาดหรือข้อกำหนดของคุณแล้วเราจะเสนอราคาตามนั้น โปรดติดต่อเราเพื่อดูรายละเอียด
