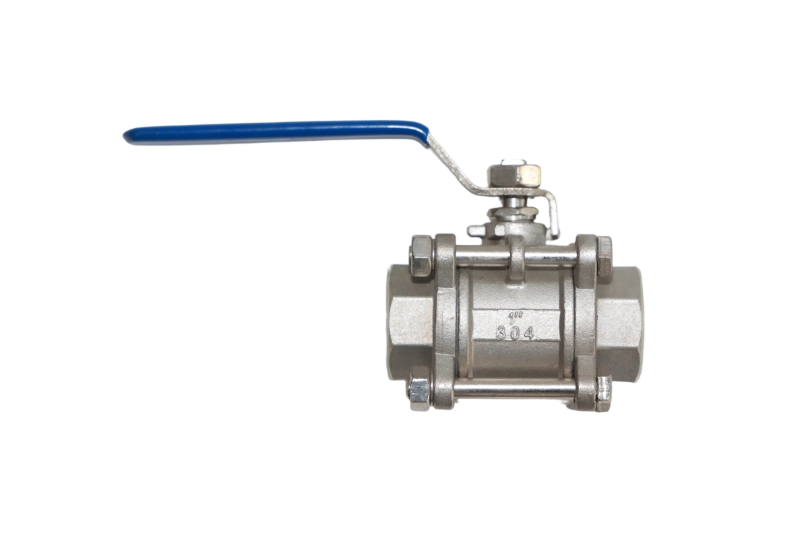

บอลวาล์วเกลียวภายในสแตนเลส

สถานการณ์การใช้งานทั่วไป

ด้วยระดับแรงดันสูง 1,000 WOG โครงสร้างสแตนเลสที่ทนต่อการกัดกร่อน และการเชื่อมต่อแบบเกลียวที่สะดวก บอลวาล์วเกลียวในสแตนเลสจึงพอดีกับระบบท่อแรงดันสูงในอุตสาหกรรมต่างๆ โดยไม่ต้องติดตั้งที่ซับซ้อน และตรงตามข้อกำหนดการควบคุมของไหลต่างๆ อย่างแม่นยำ การใช้งานทั่วไปมีดังนี้:

● อุตสาหกรรมปิโตรเคมี: ใช้ในท่อส่งน้ำมันดิบ น้ำมันกลั่น ตัวทำละลายเคมี ก๊าซที่มีฤทธิ์กัดกร่อน และสื่ออื่นๆ เหมาะสำหรับสภาวะแรงดันสูง 1,000 WOG วัสดุ 316/316L ต้านทานการกัดกร่อนได้อย่างมีประสิทธิภาพและรับประกันการทำงานที่มั่นคง

● อุตสาหกรรมก๊าซเทศบาล: ใช้ในท่อส่งและจ่ายก๊าซแรงดันสูงสำหรับก๊าซธรรมชาติและแอลพีจี การปิดผนึกที่ดีเยี่ยมช่วยป้องกันการรั่วไหลของก๊าซ ระดับ 1,000 WOG เข้ากันได้อย่างสมบูรณ์แบบกับระบบแก๊สแรงดันสูง

● การผลิตทางอุตสาหกรรม: ใช้ในระบบไฮดรอลิก ระบบหล่อลื่น และระบบอัดอากาศ การทำงานที่รวดเร็วและการควบคุมที่ราบรื่นสำหรับอุปกรณ์อุตสาหกรรม

● อุตสาหกรรมอาหารและยา: ใช้สำหรับสารทำความสะอาดที่มีฤทธิ์กัดกร่อน ไอน้ำอุณหภูมิสูง และการควบคุมของเหลวที่ถูกสุขอนามัย สแตนเลส 316L ตรงตามมาตรฐานด้านสุขอนามัยโดยไม่มีความเสี่ยงในการปนเปื้อน

● อุตสาหกรรม HVAC และพลังงาน: เหมาะสำหรับน้ำร้อน ไอน้ำ และน้ำมันนำความร้อนที่มีอุณหภูมิสูง ที่นั่งแบบโลหะช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงภายใต้สภาวะอุณหภูมิสูง 1000 WOG

คู่มือการเลือกวัสดุ

การเลือกใช้วัสดุจะกำหนดอายุการใช้งานและการนำไปใช้โดยตรง

สแตนเลส 304 (06Cr19Ni10): สำหรับน้ำทั่วไป น้ำมัน ก๊าซ (น้ำประปา น้ำมันไฮดรอลิก อากาศอัด ก๊าซธรรมชาติ) อุณหภูมิ: -20°C~180°C. คุ้มค่าสำหรับการใช้งานมาตรฐานส่วนใหญ่

สแตนเลส 316 (06Cr17Ni12Mo2): สำหรับสารที่มีฤทธิ์กัดกร่อนเล็กน้อย (น้ำคลอรีน กรด/ด่างอ่อน น้ำมันดิบที่มีรสเปรี้ยว) อุณหภูมิ: -20°C~260°C. ทนต่อการกัดกร่อนแบบรูพรุนและรอยแยกได้ดีกว่า 304

สแตนเลส 316L (022Cr17Ni12Mo2): สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง (กรดแก่ ด่าง ก๊าซคลอไรด์) อุณหภูมิ: -40°C~260°C. คาร์บอนต่ำพิเศษหลีกเลี่ยงการกัดกร่อนตามขอบเกรน เหมาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง

การจับคู่ที่นั่ง:

oPTFE: การปิดผนึกที่ดีเยี่ยม สำหรับอุณหภูมิปกติ การเสียดสีต่ำ บริการ 1000 WOG

oPPL: สำหรับอุณหภูมิปานกลาง-สูง สูงถึง 260°C ทนความร้อนได้ดีกว่า PTFE

oMetal Hard Seal: สำหรับอุณหภูมิสูงถึง 450°C การเสียดสีสูงและสภาวะแรงดันที่ผันผวน

คำจำกัดความหลัก

บอลวาล์วเกลียวภายในทำจากสแตนเลสเป็นวาล์วควบคุมของเหลวที่มีความแม่นยำสูง ทำจากสแตนเลสที่มีปลายเกลียวในและระดับแรงดัน 1,000 WOG

1,000 WOG คือพิกัดมาตรฐานทางอุตสาหกรรม ซึ่งหมายความว่าวาล์วนี้เหมาะสำหรับน้ำ น้ำมัน แก๊สที่ 1000 psi (µs.6.9 MPa)

มีให้เลือกทั้งแบบชิ้นเดียวหรือแบบ 3 ชิ้น (แบบ 3 ชิ้นได้รับความนิยมมากที่สุดเพื่อการดูแลรักษาแบบอินไลน์ที่ง่ายดาย) วาล์วเปิดและปิดอย่างรวดเร็วด้วยการหมุนลูกบอล 90° ปลายเกลียว (NPT/BSPT/G) ช่วยให้ติดตั้งง่ายโดยไม่ต้องเชื่อม

ทำจากสแตนเลส 304/316/316L มีการใช้กันอย่างแพร่หลายในระบบปิโตรเคมี อุตสาหกรรม แก๊ส อาหาร ยา และระบบ HVAC

คุณสมบัติหลักและพารามิเตอร์หลัก

คุณสมบัติที่สำคัญ

● ระดับแรงดันสูง: สอดคล้องกับ 1000 WOG (6.9 MPa) โดยสมบูรณ์ ปลอดภัยสำหรับน้ำแรงดันสูง น้ำมัน และก๊าซ

● การติดตั้งและบำรุงรักษาง่าย: การออกแบบ 3 ชิ้นช่วยให้สามารถให้บริการแบบอินไลน์ได้ การเชื่อมต่อแบบเกลียวไม่จำเป็นต้องมีการเชื่อม

● ทนต่อการกัดกร่อน: ตัวเครื่อง บอล และก้านสแตนเลส 304/316/316L เพื่ออายุการใช้งานที่ยาวนาน

● การปิดผนึกที่เชื่อถือได้: ซีลแบบอ่อน ANSI Class VI, ซีลโลหะ ANSI Class IV, ไม่มีการรั่วไหล

● การทำงานที่ยืดหยุ่น: มีระบบสั่งงานแบบแมนนวล แบบไฟฟ้า หรือแบบนิวแมติก

● ช่วงอุณหภูมิกว้าง: -40°C ~ 450°C ขึ้นอยู่กับวัสดุของเบาะนั่ง

● การควบคุมการไหลที่แม่นยำ: ความต้านทานการไหลต่ำ เปิด-ปิดได้รวดเร็ว และการควบคุมปริมาณที่แม่นยำ

ตารางพารามิเตอร์หลัก

คำอธิบายโดยละเอียดของ 1,000 WOG

● W (น้ำ): เหมาะสำหรับน้ำสะอาด น้ำหมุนเวียน น้ำประปา น้ำเสียที่มีฤทธิ์กัดกร่อนเล็กน้อย

● O (น้ำมัน): เหมาะสำหรับน้ำมันแร่ น้ำมันไฮดรอลิก น้ำมันหล่อลื่น ดีเซล น้ำมันเบนซิน น้ำมันหนัก

● G (แก๊ส): เหมาะสำหรับก๊าซธรรมชาติ, LPG, อากาศอัด, ก๊าซเฉื่อย, ก๊าซที่มีฤทธิ์กัดกร่อนทั่วไป

● 1,000: แรงดันใช้งานสูงสุด 1,000 psi (ประมาณ 6.9 MPa)

แรงดันทดสอบเชลล์: 1500 psi (พิกัด 1.5 ×)

แรงดันทดสอบซีล: 1100 psi (พิกัด 1.1 ×)

ประเด็นหลักสำหรับการติดตั้งและบำรุงรักษา

จุดติดตั้ง

1.ตรวจสอบระดับแรงดัน ขนาด เกลียว วัสดุ และความเข้ากันได้ปานกลาง

2.ทำความสะอาดเกลียวและช่องวาล์วก่อนการติดตั้ง

3.ใช้เทป PTFE หรือน้ำยาซีลเกลียว ขันให้แน่นเพื่อหลีกเลี่ยงความเสียหาย

4. ทดสอบแรงดันอย่างน้อย 30 นาทีก่อนเริ่มเดินเครื่อง

5. สำรองพื้นที่ดำเนินการและบำรุงรักษา ติดตั้งระบบป้องกันสำหรับการใช้งานกลางแจ้ง

จุดบำรุงรักษา

1.การตรวจสอบการรั่วไหล การกัดกร่อน และประสิทธิภาพการทำงานเป็นประจำ

2.ทำความสะอาดและปกป้องพื้นผิวภายนอกจากการกัดกร่อน

3.เปลี่ยนเบาะและซีลเมื่อชำรุดหรือรั่ว

4.สำหรับวาล์วกระตุ้น: ตรวจสอบมอเตอร์ การจ่ายอากาศ ลิมิตสวิตช์ และการหล่อลื่นอย่างสม่ำเสมอ

5.อย่าซ่อมแซมภายใต้ความกดดัน บันทึกประวัติการบำรุงรักษาเพื่อการตรวจสอบย้อนกลับ

ข้อได้เปรียบของผลิตภัณฑ์

บอลวาล์วเกลียวภายในทำจากสแตนเลส ได้รับการออกแบบมาเพื่อการควบคุมของไหลที่มีความดันปานกลางถึงสูง โดดเด่นด้วยระดับ 1,000 WOG สเตนเลสสตีลที่ทนต่อการกัดกร่อน การติดตั้งแบบเกลียวที่สะดวก และโครงสร้าง 3 ชิ้นที่ใช้งานง่าย ผลิตขึ้นตามมาตรฐาน API 608 และ ASME

วาล์วให้การปิดผนึกที่เชื่อถือได้ การทำงานที่ยืดหยุ่น และอายุการใช้งานที่ยาวนาน ใช้กันอย่างแพร่หลายในสาขาปิโตรเคมี ก๊าซ อุตสาหกรรม อาหาร และ HVAC ทำให้รูปแบบการวางท่อง่ายขึ้น ลดต้นทุนการติดตั้งและบำรุงรักษา และทำหน้าที่เป็นโซลูชันที่เชื่อถือได้สำหรับระบบของเหลวแรงดันสูงที่มีรูเจาะขนาดเล็ก
