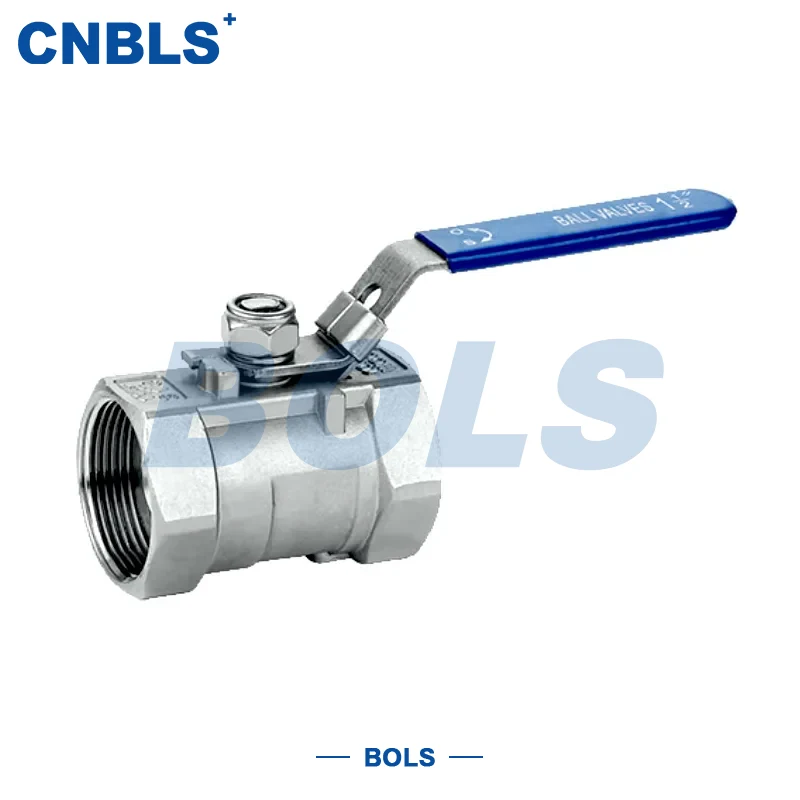

บอลวาล์วเกลียวภายในสแตนเลส 2PC

พารามิเตอร์ทางเทคนิคหลัก

บอลวาล์วเกลียวในสแตนเลส 2PC ได้รับการออกแบบและผลิตตามมาตรฐานแห่งชาติอย่างเคร่งครัด โดยมีพารามิเตอร์ครอบคลุมทุกสถานการณ์ตั้งแต่แรงดันต่ำถึงปานกลาง สามารถตอบสนองความต้องการของระบบท่อเกลียวภายในมาตรฐานแห่งชาติได้โดยตรง พารามิเตอร์ทั้งหมดผ่านการทดสอบอย่างเข้มงวดเพื่อให้มั่นใจถึงความเสถียรและความน่าเชื่อถือ ดังรายละเอียดในตารางด้านล่าง:

ข้อดีของผลิตภัณฑ์หลัก

● เป็นไปตามมาตรฐาน GB และเข้ากันได้: ตรงตามมาตรฐาน GB โดยสมบูรณ์ ตรงกับไปป์ไลน์แบบเธรดระดับประเทศโดยตรง ไม่จำเป็นต้องปรับเปลี่ยนเพิ่มเติม

● ถอดแยกชิ้นส่วนและบำรุงรักษาได้ง่าย: ตัวสลักเกลียว 2 ชิ้น ยกเครื่องได้ง่ายโดยไม่ต้องใช้เครื่องมือพิเศษ

● การปิดผนึกที่เชื่อถือได้และการรั่วไหลต่ำ: ซีลอ่อน ANSI Class VI / ซีลแข็ง Class IV; การปิดผนึกแบบคู่ป้องกันการรั่วซึม

● วัสดุระดับพรีเมียมสำหรับสภาวะที่ไม่เอื้ออำนวย: สเตนเลสดูเพล็กซ์ 304/316/316L/2205 เพื่อทนต่อการกัดกร่อนและอุณหภูมิสูง

● การทำงานที่ยืดหยุ่นและประสิทธิภาพการไหลสูง: เปิด-ปิดอย่างรวดเร็ว 90° ต้านทานการไหลต่ำ มีตัวเลือกแบบแมนนวล / ไฟฟ้า / นิวแมติก

คำจำกัดความของผลิตภัณฑ์และหลักการทำงาน

บอลวาล์วเกลียวภายในสแตนเลส 2PC เป็นวาล์วควบคุมของเหลวมาตรฐาน GB ที่มีตัวสลักเกลียว 2 ชิ้น ปลายเกลียวตัวเมีย และโครงสร้างลูกบอลหมุน

หลักการทำงาน: แอคชูเอเตอร์หมุนก้านและลูกบอล 0 ° –90 °:

● 0°: เปิดเต็มที่ ไหลสูงสุด

● 90°: ปิดสนิท ปิดสนิท

● มุมตรงกลาง: การควบคุมปริมาณที่แม่นยำ

ใช้กันอย่างแพร่หลายในท่อส่ง GB ขนาดเล็กที่มีแรงดันต่ำถึงปานกลางในอุตสาหกรรมปิโตรเคมี เทศบาล อาหาร ยา และอุตสาหกรรมอื่นๆ

คู่มือการเลือกวัสดุสแตนเลส

● วัสดุส่วนประกอบหลักของบอลวาล์วเกลียวภายในสแตนเลส 2PC จะกำหนดสภาวะการทำงานและอายุการใช้งานที่เกี่ยวข้องโดยตรง การเลือกที่แม่นยำจำเป็นต้องพิจารณาจากการกัดกร่อนของตัวกลาง อุณหภูมิ ความดัน และมาตรฐานแห่งชาติ วัสดุเฉพาะและสถานการณ์ที่เกี่ยวข้องจะแสดงอยู่ในตารางด้านล่าง ช่วยให้คุณเลือกวัสดุที่เหมาะสมได้อย่างรวดเร็วและหลีกเลี่ยงข้อผิดพลาดในการเลือก:

มาตรฐานการออกแบบและการผลิต

● ขนาด: GB/T 12224, GB/T 12253, GB/T 7306

● วัสดุ: GB/T 24511, GB/T 12459, GB/T 2100

● การทดสอบ: GB/T 13927, GB/T 4334, GB/T 26480

● พื้นผิว: GB/T 1031, GB/T 15820

● การกระตุ้น: GB/T 12222

คู่มือการเลือกอย่างรวดเร็ว

เมื่อเลือกวาล์ว จำเป็นต้องจับคู่พารามิเตอร์มาตรฐานระดับชาติอย่างเคร่งครัดสำหรับไปป์ไลน์แบบเกลียวภายใน คุณลักษณะของสื่อ และสภาพการทำงาน เมื่อพิจารณาถึงลักษณะโครงสร้างและประสิทธิภาพของบอลวาล์วเกลียวภายในแบบสเตนเลสสตีล 2PC ควรปฏิบัติตามประเด็นสำคัญต่อไปนี้ในระหว่างการเลือกเพื่อให้แน่ใจว่าวาล์วและท่อเข้ากันได้อย่างสมบูรณ์แบบและลดความเสี่ยงในการใช้งาน:

1.ยืนยันมาตรฐาน GB, DN, PN และประเภทเธรด (G/BSPT/NPT)

2.เลือกวัสดุ: 304 (ทั่วไป) → 316 (การกัดกร่อนเล็กน้อย) → 304L/316L (คาร์บอนต่ำ / การกัดกร่อน) → 2205 (แรงดันสูง / การกัดกร่อนรุนแรง)

3. จับคู่ความดันและอุณหภูมิ: เลือกที่นั่ง (PTFE / PPL / โลหะ) ตามลำดับ

4. การเลือก: ซีลแบบอ่อน (สุขอนามัย / ไวไฟ) ซีลแบบแข็ง (อุณหภูมิสูง / อนุภาค)

5. การทำงาน: แบบแมนนวล (แบบง่าย); ไฟฟ้า / นิวแมติก (ระบบอัตโนมัติ / รีโมท)

การติดตั้งและบำรุงรักษา

การติดตั้ง

1.ตรวจสอบรุ่น วัสดุ แรงกด และเกลียวก่อนการติดตั้ง

2.ทำความสะอาดเกลียวและช่องวาล์ว ใช้เทป PTFE หรือน้ำยาซีล

3.ตามลูกศรไหล; สำรองพื้นที่ดำเนินการและบำรุงรักษา

4. ประกอบกลับตามขวางเท่าๆ กัน การทดสอบแรงดันต่อ GB/T 13927

5. ติดตั้งตัวชดเชยสำหรับอุณหภูมิที่สูงเกินไป ผ้าหุ้มสำหรับใช้กลางแจ้ง

การซ่อมบำรุง

1.ตรวจสอบการรั่วซึม สนิม และประสิทธิภาพการทำงานอย่างสม่ำเสมอ

2.ภายนอกสะอาด; ใช้น้ำมันป้องกันการกัดกร่อนบนพื้นผิวที่ไม่ปิดผนึก

3.เปลี่ยนเบาะ ปะเก็น และบรรจุภัณฑ์หากเกิดการรั่วไหล

4.บำรุงรักษาแอคทูเอเตอร์ไฟฟ้า/นิวแมติก ตรวจสอบขีดจำกัดและข้อเสนอแนะ

5.วาล์วสำรอง: เก็บให้แห้ง เปิดครึ่งหนึ่ง ปิดผนึกด้วยปลั๊ก

การแก้ไขปัญหา

● การรั่วไหล: ขันให้แน่น เปลี่ยนปะเก็น / ที่นั่ง / วาล์ว

● การทำงานที่ค้าง: ทำความสะอาดช่อง เปลี่ยนชิ้นส่วนที่สึกหรอ

● การปิดผนึกไม่ดี: เปลี่ยนเบาะ, ขัดบอลใหม่, ขันน็อตใหม่

● ความผิดปกติของแอคชูเอเตอร์: ตรวจสอบกำลังไฟ การจ่ายอากาศ มอเตอร์ โซลินอยด์

● เก็บบันทึกการบำรุงรักษาให้ครบถ้วน

สถานการณ์การใช้งานทั่วไป

● ปิโตรเคมี: น้ำมันดิบ ผลิตภัณฑ์กลั่น ตัวทำละลายเคมี สารกัดกร่อน

● น้ำประปาเทศบาล: น้ำประปา น้ำเสีย สายจ่ายน้ำขนาดเล็ก

● อาหารและยา: ท่อที่ถูกสุขลักษณะ 316L + PTFE ไม่มีการรั่วไหล

● ไฟฟ้าและ HVAC: อุปกรณ์เสริมของโรงไฟฟ้า ระบบทำความร้อนและความเย็น

● เครื่องจักรและการเดินเรือ: ระบบไฮดรอลิก อุปกรณ์แช่แข็งใต้ทะเลลึก (2205)
