บอลวาล์วบรรลุการรั่วไหลเป็นศูนย์ด้วยวัสดุซีลเบาะแบบอ่อนได้อย่างไร

ในฤดูร้อนปี 2021 โรงงานเคมีแห่งหนึ่งในภูมิภาคชายฝั่งอ่าวไทยประสบการรั่วไหลเล็กน้อยจากกบอลวาล์วสแตนเลสบนสายน้ำมันเบนซิน การรั่วไหลมีเพียงเล็กน้อย—เพียงไม่กี่หยดต่อนาที—แต่ภายใน 72 ชั่วโมง สารประกอบอินทรีย์ระเหยง่ายออกสู่ชั้นบรรยากาศเพียงพอที่จะกระตุ้นให้เกิดเหตุการณ์การรายงานที่จำเป็นของ EPA ผลที่ได้คือค่าปรับ ค่าทำความสะอาด และความเสียหายต่อชื่อเสียงเกินกว่า 400,000 ดอลลาร์ สาเหตุที่แท้จริงไม่ใช่ความล้มเหลวจากภัยพิบัติ มันเป็นวัสดุเบาะนั่งที่สูญเสียความทรงจำที่ยืดหยุ่นหลังจากการหมุนเวียนความร้อนเป็นเวลาสองปี เหตุการณ์นี้แสดงให้เห็นถึงความจริงที่สำคัญ: บอลวาล์วสเตนเลสสตีลมีการรั่วไหลเป็นศูนย์ไม่ได้เกิดขึ้นจากตัวโลหะหรือบอลขัดเงา สามารถทำได้โดยวัสดุปิดผนึกเบาะนั่งแบบอ่อน และประสิทธิภาพของวาล์วจะเป็นตัวกำหนดว่าวาล์วเป็นทรัพย์สินที่เชื่อถือได้หรือเป็นหนี้สินแฝง

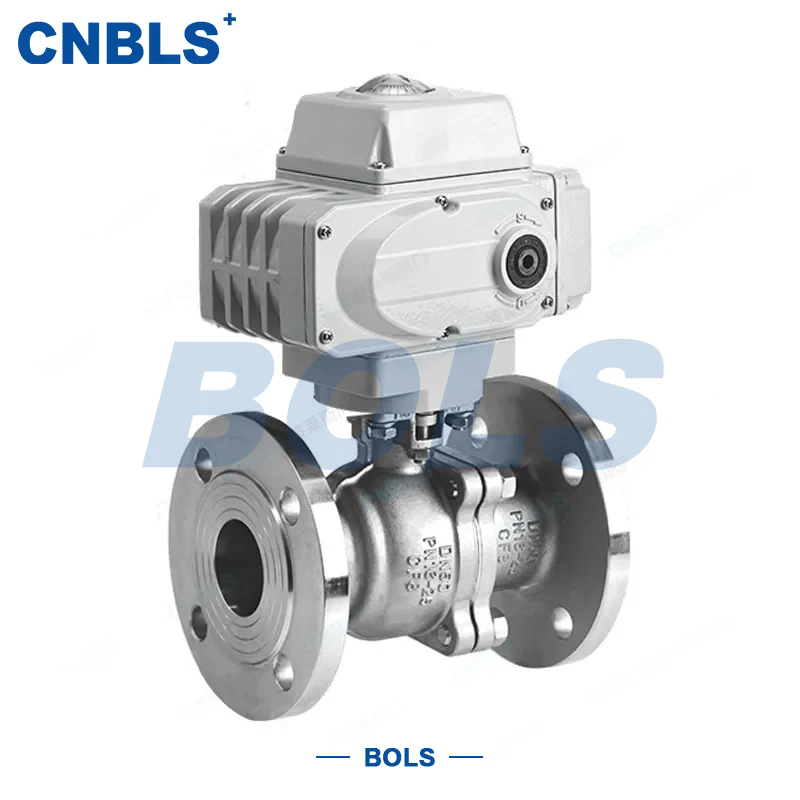

วลี "การรั่วไหลเป็นศูนย์" ในศัพท์เฉพาะของวาล์วอุตสาหกรรมหมายถึงการปิดเครื่องแบบไม่มีฟองอากาศ ซึ่งไม่มีการรั่วไหลของก๊าซหรือของเหลวที่มองเห็นได้ทั่วบ่าที่นั่งภายใต้สภาวะการทดสอบที่ระบุ สำหรับบอลวาล์วสเตนเลส ความสมบูรณ์ของการซีลในระดับนี้จะเกิดขึ้นได้เมื่อมีเบาะรองนั่งแบบนุ่มเท่านั้น ซึ่งเป็นส่วนประกอบโพลีเมอร์ที่จะเปลี่ยนรูปด้วยกล้องจุลทรรศน์เพื่อเติมเต็มจุดบกพร่องบนพื้นผิวของบอล การเลือกโพลีเมอร์นั้นและการออกแบบทางวิศวกรรมของส่วนต่อประสานกับลูกบอลเป็นหัวข้อของบทความนี้ เราจะตรวจสอบฟิสิกส์ของการซีลเบาะนั่งแบบนุ่ม คุณสมบัติของวัสดุหลักสามชนิด (PTFE, RPTFE และ PEEK) คุณสมบัติการออกแบบที่รักษาแรงการซีลไว้มากกว่าพันรอบ และมาตรฐานสากลที่ตรวจสอบการรั่วไหลเป็นศูนย์ นี่ไม่ใช่ภาพรวมทางการตลาด เป็นการเจาะลึกด้านเทคนิคสำหรับวิศวกร ผู้ระบุ และผู้เชี่ยวชาญด้านการบำรุงรักษาที่ต้องการทำความเข้าใจว่าเหตุใดบอลวาล์วสเตนเลสบางประเภทจึงยึดแน่นนานหลายสิบปี ในขณะที่บางวาล์วอื่นล้มเหลวภายในไม่กี่เดือน

สารบัญ

• 1. อะไรทำให้การรั่วไหลเป็นศูนย์เป็นข้อกำหนดที่สำคัญในบอลวาล์วสแตนเลส
• 2. วัสดุเบาะนั่งแบบอ่อนสร้างซีลที่ไม่มีการรั่วไหลทางกายภาพได้อย่างไร
• 3. วัสดุเบาะนั่งแบบนุ่มใดที่สมดุลและความทนทานได้ดีที่สุด?
• 4. คุณลักษณะการออกแบบใดที่รับประกันแรงปิดผนึกที่สม่ำเสมอ
• 5. บอลวาล์วสเตนเลสสตีลได้รับการทดสอบเพื่อตรวจสอบการรั่วไหลเป็นศูนย์อย่างไร
• 6. คำถามที่พบบ่อย (FAQ)
• 7. บทสรุป

1. อะไรทำให้การรั่วไหลเป็นศูนย์เป็นข้อกำหนดที่สำคัญในบอลวาล์วสแตนเลส

ความต้องการการรั่วไหลเป็นศูนย์นั้นไม่สม่ำเสมอในทุกอุตสาหกรรม ในบางแอปพลิเคชัน สามารถทนต่อหยดต่อนาทีได้ ในกรณีอื่นๆ โมเลกุลเดี่ยวของสารอันตรายถือเป็นการละเมิดกฎระเบียบ ความแตกต่างอยู่ที่ผลที่ตามมา สำหรับโรงบำบัดน้ำ บอลวาล์วสแตนเลสที่รั่วอาจทำให้น้ำเสียและเพิ่มค่าใช้จ่ายในการสูบน้ำ แต่ไม่ใช่เหตุฉุกเฉินด้านความปลอดภัย สำหรับผู้ผลิตยาที่ผลิตยาเคมีบำบัด การรั่วไหลหมายถึงการปนเปื้อนของผลิตภัณฑ์ การปฏิเสธการผลิต และอาจเป็นอันตรายต่อผู้ป่วย สำหรับโรงงานแปรรูปก๊าซธรรมชาติ การรั่วไหลหมายถึงการปล่อยก๊าซเรือนกระจกที่หลบหนีซึ่งก่อให้เกิดภาวะโลกร้อนและสร้างความเสี่ยงจากการระเบิด การทำความเข้าใจเกี่ยวกับความเสี่ยงช่วยให้วิศวกรสามารถปรับการลงทุนในวัสดุเบาะนั่งแบบนุ่มคุณภาพสูงได้

ตารางต่อไปนี้แสดงรายการผลที่ตามมาของการรั่วไหลในอุตสาหกรรมตัวแทนทั้งห้าแห่ง แต่ละแถวแสดงถึงต้นทุนความล้มเหลวที่แตกต่างกัน ตั้งแต่การบำรุงรักษาอย่างง่ายไปจนถึงความรับผิดจากเหตุภัยพิบัติ

โปรดสังเกตว่าความรุนแรงของต้นทุนไม่ได้เพิ่มขึ้นไม่เพียงแต่กับความเป็นพิษของของเหลวเท่านั้น แต่ยังรวมถึงสภาพแวดล้อมด้านกฎระเบียบด้วย ในภาคเภสัชกรรม น้ำมันและก๊าซ การรั่วไหลไม่ได้เป็นเพียงปัญหาในการบำรุงรักษาเท่านั้น มันเป็นปัญหาการปฏิบัติตาม การรั่วไหลเพียงครั้งเดียวสามารถทำให้เกิดการตรวจสอบ การปิดระบบ และข้อกำหนดในการพิสูจน์ว่ามีการระบุและบำรุงรักษาวาล์วอย่างเหมาะสม นี่คือเหตุผลว่าทำไมการเลือกวัสดุเบาะนั่งและเอกสารประกอบการปฏิบัติงานจึงมีความสำคัญมาก ที่เจ้อเจียง Bolaisi วาล์ว Co., Ltd.โรงงานของเรามีโปรแกรมการตรวจสอบย้อนกลับอย่างเต็มรูปแบบสำหรับวัสดุเบาะนั่งแบบนุ่มทุกชิ้นที่เราใช้ ตั้งแต่ชุดเรซินโพลีเมอร์ไปจนถึงใบรับรองการทดสอบวาล์วขั้นสุดท้าย เอกสารนี้มักจะมีคุณค่าต่อลูกค้าของเราพอๆ กับตัววาล์ว

นอกเหนือจากความเสี่ยงด้านกฎระเบียบแล้ว ยังมีปัญหาเรื่องต้นทุนตลอดอายุการใช้งานอีกด้วย บอลวาล์วสแตนเลสราคาถูกพร้อมบ่าเกรดต่ำอาจมีราคา 50 เหรียญสหรัฐฯ และใช้ได้หกเดือน วาล์วระดับพรีเมียมพร้อมเบาะนั่ง RPTFE ประสิทธิภาพสูงอาจมีราคา 150 ดอลลาร์และมีอายุห้าปี กว่าทศวรรษ วาล์วราคาถูกต้องมีการเปลี่ยน 20 ครั้ง การบำรุงรักษา 20 ครั้ง และมีโอกาสเกิดการรั่วไหล 20 ครั้ง วาล์วพรีเมียมต้องมีการเปลี่ยนสองครั้งและการแทรกแซงสองครั้ง ต้นทุนรวมในการเป็นเจ้าของ รวมถึงค่าแรง เวลาหยุดทำงาน และความเสี่ยง เป็นประโยชน์อย่างยิ่งต่อโซลูชันระดับพรีเมียม โรงงานของเราคำนวณว่าสำหรับโรงงานเคมีทั่วไป การอัพเกรดจากเบาะนั่งแบบนุ่มมาตรฐานไปเป็นเบาะนั่งแบบนุ่มประสิทธิภาพสูงจะช่วยลดต้นทุนการบำรุงรักษาที่เกี่ยวข้องกับวาล์วได้ 60% ในช่วงระยะเวลาห้าปี นี่เป็นข้อโต้แย้งทางเศรษฐกิจในเรื่องการรั่วไหลเป็นศูนย์ และนี่คือเหตุผลว่าทำไมเราจึงมุ่งเน้นอย่างมากในด้านวัสดุศาสตร์และการผลิตที่มีความแม่นยำ

2. วัสดุเบาะนั่งแบบอ่อนสร้างซีลที่ไม่มีการรั่วไหลทางกายภาพได้อย่างไร

หากต้องการทำความเข้าใจว่าเบาะนั่งแบบนุ่มป้องกันการรั่วซึมเป็นศูนย์ได้อย่างไร คุณต้องพิจารณาในระดับจุลทรรศน์ ลูกบอลสแตนเลสแม้จะขัดเงาจนเป็นกระจกแล้วก็ไม่เรียบเสมอกัน มียอดเขาและหุบเขาที่วัดเป็นไมโครนิ้ว เมื่อพื้นผิวโลหะทั้งสองถูกกดเข้าด้วยกัน เช่นเดียวกับในบอลวาล์วที่ยึดด้วยโลหะ พื้นผิวทั้งสองจะสัมผัสกันที่จุดสูงสุดเท่านั้น พื้นที่สัมผัสจริงเป็นเพียงส่วนเล็กๆ ของพื้นที่ปรากฏ เส้นทางน้ำไหลผ่านหุบเขาและช่องว่างระหว่างยอดเขา นี่คือเหตุผลว่าทำไมวาล์วที่ทำด้วยโลหะ แม้จะดีเยี่ยมสำหรับอุณหภูมิสูงและการเสียดสี แต่ก็มักจะรั่วเล็กน้อย พวกเขาอาศัยแรงกดสัมผัสที่สูงมากเพื่อทำให้ยอดเขาเรียบ แต่ถึงอย่างนั้น การปิดผนึกที่สมบูรณ์แบบก็เป็นเรื่องยากที่จะรับประกัน

เบาะนั่งแบบนุ่มจะเปลี่ยนหลักฟิสิกส์ไปโดยสิ้นเชิง วัสดุโพลีเมอร์มีความนุ่มกว่าลูกบอลโลหะ เมื่อวาล์วปิดและบ่าถูกกดติดกับลูกบอล โพลีเมอร์จะเสียรูป มันไหลลงสู่หุบเขา เติมเต็มช่องว่าง และสอดคล้องกับยอดเขา พื้นที่สัมผัสเพิ่มขึ้นอย่างมาก จากอาจจะ 5% ของพื้นที่ปรากฏเป็นมากกว่า 90% เส้นทางการรั่วไหลไม่ได้จำกัดเพียงแต่แคบลงเท่านั้น มันถูกกำจัดแล้ว การซีลไม่ได้ขึ้นอยู่กับความสมบูรณ์แบบของพื้นผิวโลหะ แต่ขึ้นอยู่กับความสามารถของโพลีเมอร์ในการปรับให้เข้ากับพื้นผิวนั้น นี่คือเหตุผลว่าทำไมบอลวาล์วสเตนเลสสตีลแบบนั่งนุ่มจึงสามารถปิดระบบแบบกันฟองได้ แม้ว่าบอลจะมีรอยขีดข่วนหรือรอยสึกหรอเล็กน้อยก็ตาม

กระบวนการสร้างตราประทับนี้เกิดขึ้นในสามขั้นตอนที่แตกต่างกัน ขั้นแรกก็คือการติดต่อครั้งแรก. ขณะที่ลูกบอลหมุนไปยังตำแหน่งปิด ที่นั่งจะถูกบีบอัดเข้ากับลูกบอล พอลิเมอร์เริ่มเปลี่ยนรูปอย่างยืดหยุ่น และพื้นที่สัมผัสก็ใหญ่ขึ้น ในขั้นตอนนี้การประทับตรายังไม่เสร็จสมบูรณ์ อาจยังมีเส้นทางรั่วด้วยกล้องจุลทรรศน์ ขั้นตอนที่สองคือการเพิ่มแรงดัน. เมื่อแรงดันของเหลวในกระบวนการเพิ่มขึ้น มันจะทำหน้าที่ที่ด้านหลังของเบาะ และดันให้แน่นกับลูกบอลมากขึ้น นี่คือผลที่ทำให้เกิดพลังในตนเอง ยิ่งแรงดันสูง ซีลก็จะยิ่งแน่นมากขึ้น โพลีเมอร์ยังคงเปลี่ยนรูปอย่างต่อเนื่อง เติมเต็มแม้กระทั่งความผิดปกติเล็กๆ น้อยๆ ขั้นตอนที่สามคือสมดุล. เบาะนั่งจะเข้าสู่สภาวะการบีบอัด โดยที่แรงคืนตัวแบบยืดหยุ่นของโพลีเมอร์จะรักษาสมดุลของแรงกดที่ใช้ เมื่อถึงจุดนี้ ซีลจะเสร็จสมบูรณ์และมั่นคง มันจะยังคงมีการรั่วซึมตราบใดที่โพลีเมอร์ยังคงรักษาหน่วยความจำที่ยืดหยุ่นไว้

ตารางต่อไปนี้เปรียบเทียบกลไกการสัมผัสของเบาะนั่งโลหะกับเบาะนั่งแบบนุ่มที่รับน้ำหนักเท่ากัน ตัวเลขเป็นตัวแทนของบอลวาล์วสแตนเลสขนาด 1 นิ้วที่ 20 บาร์

ตารางนี้แสดงให้เห็นชัดเจนว่าเหตุใดเบาะนั่งแบบนุ่มจึงเป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่ไม่มีการรั่วไหล พื้นที่สัมผัสมีลำดับความสำคัญมากกว่า เส้นทางการรั่วไหลแทบจะหมดสิ้น และซีลจะดีขึ้นตามแรงกด อย่างไรก็ตาม ประสิทธิภาพนี้มาพร้อมกับข้อด้อย: เบาะนั่งแบบนุ่มถูกจำกัดด้วยอุณหภูมิและความทนทานต่อสารเคมีของโพลีเมอร์ นี่คือสาเหตุที่การเลือกวัสดุมีความสำคัญมาก ที่โรงงานของเรา เราทดสอบโพลีเมอร์ทุกชุดเพื่อตรวจสอบโมดูลัสยืดหยุ่น ชุดแรงอัด และความเข้ากันได้ทางเคมีก่อนที่จะกลึงเข้ากับเบาะนั่ง สิ่งนี้ทำให้มั่นใจได้ว่าหลักฟิสิกส์ของงานปิดผนึกจะเป็นประโยชน์ต่อลูกค้าของเรา ไม่ใช่ต่อต้านพวกเขา

3. วัสดุเบาะนั่งแบบนุ่มใดที่สมดุลและความทนทานได้ดีที่สุด?

ไม่มีวัสดุเบาะนั่งแบบนุ่มที่ "ดีที่สุด" ที่เป็นสากล ตัวเลือกที่ดีที่สุดขึ้นอยู่กับความสมดุลที่ละเอียดอ่อนระหว่างประสิทธิภาพการซีล ทนต่ออุณหภูมิ ความเข้ากันได้ของสารเคมี และความทนทานทางกล วัสดุที่ปิดผนึกอย่างสมบูรณ์แบบที่อุณหภูมิแวดล้อมอาจนิ่มลงและไหลที่อุณหภูมิ 150°C วัสดุที่ต้านทานกรดซัลฟิวริกเข้มข้นอาจบวมและสลายตัวในอะซิโตน กระบวนการคัดเลือกเป็นข้อดีทางวิศวกรรม และต้องมีความเข้าใจที่ชัดเจนเกี่ยวกับขอบเขตการปฏิบัติงาน ที่ Zhejiang Bolaisi Valve Co., Ltd. เราแนะนำลูกค้าของเราผ่านการแลกเปลี่ยนนี้โดยใช้กรอบการตัดสินใจที่มีโครงสร้าง

ข้อพิจารณาอันดับแรกคืออุณหภูมิ. PTFE และ RPTFE มีขีดจำกัดการบริการต่อเนื่องที่ 200°C PEEK ขยายอุณหภูมินี้เป็น 250°C อุณหภูมิที่สูงกว่า 250°C ไม่เหมาะกับเบาะนั่งแบบนุ่ม จำเป็นต้องมีวาล์วโลหะ ข้อพิจารณาประการที่สองคือความเข้ากันได้ทางเคมี. PTFE เกือบจะเป็นสากล โดยทนทานต่อสารเคมีทางอุตสาหกรรมเกือบทั้งหมด ยกเว้นโลหะอัลคาไลหลอมเหลวและธาตุฟลูออรีน PEEK มีความทนทานต่อสารเคมีส่วนใหญ่ได้ดี แต่อาจถูกโจมตีโดยกรดออกซิไดซ์ที่แรง ข้อพิจารณาประการที่สามคือความดันและภาระทางกล. PTFE บริสุทธิ์มีกำลังรับแรงอัดต่ำและมีแนวโน้มที่จะไหลเย็นภายใต้แรงดันสูง RPTFE พร้อมไส้แก้วหรือคาร์บอน ต้านทานการไหลของความเย็นได้ดีกว่ามาก PEEK แข็งแกร่งที่สุดในสามประเภท และเป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่มีแรงดันสูง ข้อพิจารณาประการที่สี่คือวงจรชีวิต. PEEK มีความต้านทานการสึกหรอสูงสุดและมีอายุการใช้งานยาวนานที่สุดในการใช้งานรอบสูง RPTFE อยู่ในระดับกลาง และ PTFE มีอายุการใช้งานสั้นที่สุด

เพื่อแสดงให้เห็นข้อดีข้อเสีย ให้พิจารณาการใช้งานจริงสามแบบ ในโรงงานผลิตยา บอลวาล์วสเตนเลสสตีลจะจัดการกับน้ำปลอดเชื้อที่อุณหภูมิ 121°C ในระหว่างรอบ SIP (ไอน้ำแบบแทนที่) วาล์วทำงาน 20 ครั้งต่อวัน สิ่งสำคัญอันดับแรกอยู่ที่ความเฉื่อยของสารเคมีและการปฏิบัติตามข้อกำหนดของ FDA PTFE เป็นตัวเลือกที่ดีที่สุดเนื่องจากเป็นสารเฉื่อย ปลอดสารพิษ และสามารถรองรับอุณหภูมิได้ อายุการใช้งานของวงจรเพียงพอสำหรับการใช้งานรอบต่ำนี้ ในโรงงานเคมี วาล์วจะจัดการกับกรดไฮโดรคลอริก 30% ที่อุณหภูมิ 80°C 500 รอบต่อวัน สิ่งสำคัญที่สุดคือทนต่อสารเคมีและทนต่อการสึกหรอ RPTFE ที่มีตัวเติมคาร์บอนเป็นตัวเลือกที่ดีที่สุด เนื่องจากทนทานต่อกรดและมีอายุการใช้งานยาวนานกว่า PTFE บริสุทธิ์ ในโรงงานน้ำมันและก๊าซ วาล์วจะจัดการกับก๊าซธรรมชาติที่อุณหภูมิ 150°C และ 100 บาร์ 200 รอบต่อวัน สิ่งสำคัญคือการปิดผนึกด้วยแรงดันสูงและเสถียรภาพทางความร้อน PEEK เป็นตัวเลือกที่ดีที่สุดเนื่องจากทนทานต่อการเสียรูปภายใต้ความกดดันและรักษาแรงการซีลที่อุณหภูมิสูง

ตารางต่อไปนี้แสดงการเปรียบเทียบแบบเคียงข้างกันของวัสดุเบาะนั่งแบบนุ่มหลักสามชนิดตามเกณฑ์การเลือกหลัก

กรอบการตัดสินใจสามารถสรุปได้ง่ายๆ หากการใช้งานเป็นแบบแรงดันต่ำ รอบต่ำ และต้องการความทนทานต่อสารเคมีสากล ให้เลือก PTFE หากการใช้งานมีแรงดันปานกลาง รอบปานกลาง และต้องการความสมดุลระหว่างความต้านทานต่อสารเคมีและการสึกหรอ ให้เลือก RPTFE หากการใช้งานมีแรงดันสูง รอบสูงและต้องการความทนทานและทนต่ออุณหภูมิสูงสุด ให้เลือก PEEK แน่นอนว่าการใช้งานจริงมักไม่ค่อยได้รับการจัดหมวดหมู่ให้ชัดเจนนัก นั่นคือเหตุผลที่โรงงานของเราเสนอโปรแกรมการทดสอบตัวอย่าง: เราจะตัดเฉือนเบาะจากวัสดุที่เข้าทดสอบแต่ละชนิด และทดสอบภายใต้สภาพการทำงานจริงของลูกค้า วิธีการเชิงประจักษ์นี้ช่วยขจัดการคาดเดาและรับประกันว่าวัสดุที่เลือกจะไม่มีการรั่วซึมตลอดอายุการใช้งานที่ต้องการ

4. คุณลักษณะการออกแบบใดที่รับประกันแรงปิดผนึกที่สม่ำเสมอ

แม้แต่วัสดุเบาะนั่งที่ดีที่สุดก็ยังล้มเหลวได้หากวาล์วไม่ได้รับการออกแบบเพื่อรักษาแรงซีลที่สม่ำเสมอเมื่อเวลาผ่านไป เบาะนั่งจะถูกบีบอัดและคลายอย่างไม่หยุดยั้ง การขยายตัวและการหดตัวจากความร้อน และการโจมตีทางเคมี หากไม่มีการออกแบบอย่างระมัดระวัง แรงการซีลจะลดลง และการรั่วไหลจะเริ่มขึ้น คุณสมบัติการออกแบบต่อไปนี้จำเป็นสำหรับการรับรองว่าบอลวาล์วสแตนเลสจะรักษาการรั่วไหลเป็นศูนย์ตลอดอายุการใช้งาน

เรขาคณิตที่นั่งรูปร่างของเบาะนั่งที่สัมผัสกับลูกบอลจะเป็นตัวกำหนดแรงกดสัมผัสและพฤติกรรมการจ่ายพลังงานในตัว ที่นั่งทรงกรวยที่มีมุมตื้น (โดยทั่วไปคือ 30° ถึง 45°) ให้พื้นที่สัมผัสขนาดใหญ่และมีพลังในตัวเองสูง ที่นั่งทรงกลมจะแนบสนิทกับลูกบอลมากกว่าแต่ผลิตได้ยากกว่า วิศวกรของเราใช้การวิเคราะห์ไฟไนต์เอลิเมนต์เพื่อปรับโปรไฟล์เบาะนั่งให้เหมาะสมสำหรับขนาดวาล์วและระดับแรงดันแต่ละอัน เป้าหมายคือเพื่อให้เกิดการกระจายความเค้นสัมผัสที่สม่ำเสมอโดยไม่เกินกำลังรับแรงอัดของโพลีเมอร์

การเก็บรักษาที่นั่งต้องยึดเบาะนั่งอย่างแน่นหนาในตัววาล์ว หากเคลื่อนที่หรือหมุน ซีลจะเสียหาย วิธียึดหลักสามวิธี ได้แก่ การสวมอัด การยึดแบบกลไก และแบบสปริงโหลด การสวมอัดนั้นเรียบง่ายและคุ้มค่า แต่สามารถคลายตัวได้ภายใต้การหมุนเวียนตามความร้อน ตัวยึดแบบกลไกใช้วงแหวนเกลียวหรือแผ่นสลักเกลียวเพื่อยึดเบาะให้อยู่กับที่ มีความปลอดภัยมากกว่าแต่เพิ่มความซับซ้อน การออกแบบแบบสปริงโหลดใช้สปริงแบบคลื่นหรือแหวนรอง Belleville เพื่อปรับพรีโหลดคงที่ให้กับเบาะนั่ง นี่เป็นวิธีการที่เชื่อถือได้มากที่สุด เนื่องจากจะชดเชยการสึกหรอ การขยายตัวเนื่องจากความร้อน และความผันผวนของแรงดันโดยอัตโนมัติ สำหรับการใช้งานรอบสูงหรืออุณหภูมิสูง เราขอแนะนำเบาะนั่งแบบสปริง

ส่วนรองรับที่นั่งโพลีเมอร์ชนิดอ่อน โดยเฉพาะ PTFE มีแนวโน้มที่จะเปลี่ยนรูปภายใต้แรงกดดัน วงแหวนรองโลหะ (โดยทั่วไปคือสเตนเลส) วางอยู่ด้านหลังเบาะนั่งเพื่อจำกัดการเสียรูปนี้ วงแหวนรองรับยังทำหน้าที่เป็นตัวระบายความร้อน โดยดึงความร้อนออกจากส่วนต่อประสานการซีล และลดอัตราการย่อยสลายโพลีเมอร์ ระยะห่างระหว่างเบาะนั่งและวงแหวนรองรับจะต้องได้รับการควบคุมอย่างระมัดระวัง แน่นเกินไป และเบาะนั่งไม่สามารถเปลี่ยนรูปได้มากพอที่จะปิดผนึกได้ หลวมเกินไป และเบาะนั่งก็ยื่นเข้าไปในช่องว่าง โรงงานของเราตัดเฉือนวงแหวนรองให้มีพิกัดความคลาดเคลื่อน ±0.02 มม. เพื่อให้มั่นใจว่ามีการรบกวนที่ถูกต้อง

พื้นผิวเสร็จสิ้นผิวสำเร็จของลูกบอลถือเป็นตัวแปรการออกแบบที่สำคัญ พื้นผิวที่หยาบกว่าจะให้ "ฟัน" ที่เป็นกลไกมากขึ้นสำหรับโพลีเมอร์ในการยึดเกาะ แต่ยังเพิ่มการเสียดสีและการสึกหรออีกด้วย พื้นผิวที่เรียบกว่าจะช่วยลดแรงเสียดทาน แต่ต้องใช้วัสดุเบาะนั่งที่ตรงตามมาตรฐานมากกว่าจึงจะเกิดการซีลได้ โดยทั่วไปแล้วผิวสำเร็จที่เหมาะสมที่สุดคือ Ra 0.2 ถึง 0.4 µm ซึ่งเรียบพอที่จะลดการสึกหรอแต่มีความหยาบพอที่จะให้โพลีเมอร์เจาะเข้าไปในพื้นผิวได้ ลูกบอลของเราได้รับการขัดและขัดเงาตามข้อกำหนดนี้ และเราตรวจสอบผิวสำเร็จด้วยเครื่องวัดโปรไฟล์ในทุกชุดการผลิต

ตารางต่อไปนี้สรุปคุณสมบัติการออกแบบและผลกระทบต่อประสิทธิภาพการซีล

คุณสมบัติการออกแบบเหล่านี้ไม่เป็นอิสระ พวกเขามีปฏิสัมพันธ์กัน เบาะนั่งแบบสปริงต้องใช้วงแหวนรองรับเพื่อป้องกันการกดทับมากเกินไป รูปทรงเบาะนั่งทรงกรวยจำเป็นต้องมีพื้นผิวเฉพาะบนลูกบอลเพื่อให้ได้แรงเค้นสัมผัสที่เหมาะสมที่สุด โรงงานของเราออกแบบระบบการซีลทั้งหมดแบบครบวงจร แทนที่จะเป็นชุดของส่วนประกอบแต่ละชิ้น แนวทางของระบบนี้คือสาเหตุที่บอลวาล์วสแตนเลสของเรามีการรั่วไหลเป็นศูนย์อย่างต่อเนื่องในการใช้งานที่ต้องการความต้องการมากที่สุด ตั้งแต่บริการไครโอเจนิกไปจนถึงไอน้ำอุณหภูมิสูง

5. บอลวาล์วสเตนเลสสตีลได้รับการทดสอบเพื่อตรวจสอบการรั่วไหลเป็นศูนย์อย่างไร

การออกแบบและวัสดุจะดีพอๆ กับการทดสอบที่ยืนยันได้เท่านั้น บอลวาล์วสแตนเลสที่ออกจากโรงงานโดยไม่มีการทดสอบการรั่วซึมที่เหมาะสมถือเป็นความรับผิดชอบที่รอจะเกิดขึ้น มาตรฐานสากลที่ควบคุมการทดสอบวาล์ว ได้แก่ API 598, ISO 5208 และ ISO 15848 จัดให้มีกรอบการทำงานสำหรับการตรวจสอบการรั่วไหลเป็นศูนย์ ที่ Zhejiang Bolaisi Valve Co., Ltd. ทุกวาล์วที่เราผลิตต้องผ่านการทดสอบที่เข้มงวดซึ่งเกินข้อกำหนดขั้นต่ำเหล่านี้ ในส่วนนี้จะอธิบายระเบียบปฏิบัตินั้นจากมุมมองของวิศวกรทดสอบในโรงงาน

วันทดสอบเริ่มต้นด้วยการตรวจด้วยสายตา วาล์วได้รับการตรวจสอบการประกอบที่ถูกต้อง ทิศทางที่ถูกต้องของลูกบอล และการมีอยู่ของตัวยึดทั้งหมด จากนั้นจึงติดตั้งวาล์วไว้บนแท่นทดสอบ สำหรับบอลวาล์วสแตนเลส แท่นทดสอบโดยทั่วไปจะเป็นท่อร่วมไฮดรอลิกหรือนิวแมติกที่ช่วยให้แรงดันอิสระจากด้านต้นน้ำและปลายน้ำ การทดสอบครั้งแรกคือการทดสอบเปลือก. วาล์วเปิดบางส่วน และช่องตัวถังได้รับแรงดันน้ำเป็น 1.5 เท่าของแรงดันสูงสุด วาล์วจะอยู่ที่ความดันนี้เป็นเวลาอย่างน้อย 60 วินาที การรั่วไหล การร้องไห้ หรือการเสียรูปของโครงสร้างที่มองเห็นได้ใดๆ ถือเป็นเหตุให้ถูกปฏิเสธ การทดสอบนี้เป็นการตรวจสอบความสมบูรณ์ของตัววาล์วและข้อต่อฝากระโปรง

การทดสอบครั้งที่สองคือการทดสอบการรั่วของเบาะนั่ง. นี่คือการทดสอบที่สำคัญสำหรับการรั่วไหลเป็นศูนย์ วาล์วปิดอยู่ และด้านต้นน้ำจะถูกเพิ่มแรงดันด้วยน้ำหรืออากาศ ขึ้นอยู่กับข้อกำหนดของลูกค้า สำหรับบอลวาล์วสเตนเลสสตีลแบบนั่งอ่อน เกณฑ์การยอมรับโดยทั่วไปคือการรั่วไหลเป็นศูนย์ ไม่มีฟองที่มองเห็นได้ในการทดสอบการแช่น้ำ หรือไม่พบแรงดันตกในการทดสอบการสลายตัวของแรงดัน โดยทั่วไปแรงดันทดสอบจะเป็น 1.1 เท่าของแรงดันพิกัดที่อุณหภูมิแวดล้อม วาล์วจะอยู่ที่ความดันนี้เป็นเวลาอย่างน้อย 60 วินาที ด้านท้ายน้ำจะถูกตรวจสอบผ่านกระจกมองหรือตัวแปลงสัญญาณแรงดัน หากตรวจพบการรั่วไหล วาล์วจะถูกปฏิเสธและถอดประกอบเพื่อตรวจสอบ ตรวจสอบความเสียหายของเบาะนั่ง และพื้นผิวลูกบอลถูกตรวจสอบเพื่อหารอยขีดข่วน มีการระบุและแก้ไขสาเหตุที่แท้จริงก่อนที่จะประกอบวาล์วกลับเข้าไปใหม่และทดสอบซ้ำ

การทดสอบครั้งที่สามคือการทดสอบเบาะหลังถ้ามี การทดสอบนี้ยืนยันว่าซีลก้านสามารถกักเก็บแรงดันได้เมื่อวาล์วเปิดจนสุด วาล์วเปิดจนสุด และช่องตัวถังได้รับแรงดัน มีการตรวจสอบบริเวณรอบก้านว่ามีการรั่วไหลหรือไม่ การทดสอบนี้มีความสำคัญอย่างยิ่งสำหรับวาล์วที่จะใช้ในการใช้งานที่ต้องเปิดวาล์วทิ้งไว้เป็นเวลานาน

ตารางต่อไปนี้สรุปเกณฑ์วิธีการทดสอบและเกณฑ์การยอมรับที่ใช้ในโรงงานของเรา

วาล์วทุกตัวที่ผ่านการทดสอบเหล่านี้จะได้รับใบรับรองการทดสอบซึ่งรวมถึงหมายเลขซีเรียล วันที่ทดสอบ แรงดันในการทดสอบ และชื่อของช่างเทคนิค ใบรับรองนี้สามารถตรวจสอบย้อนกลับไปยังชุดวัสดุและบันทึกการผลิตได้ สำหรับลูกค้าในอุตสาหกรรมที่มีการควบคุม เอกสารนี้จำเป็นสำหรับการตรวจสอบคุณภาพของลูกค้าเอง ที่โรงงานของเรา เราเก็บสำเนาใบรับรองการทดสอบทุกฉบับไว้เป็นเวลาอย่างน้อยสิบปี นอกจากนี้เรายังเสนอการทดสอบพยานโดยบุคคลที่สามสำหรับการใช้งานที่สำคัญ โดยที่ตัวแทนของลูกค้าสามารถสังเกตการทดสอบด้วยตนเองได้ ความโปร่งใสระดับนี้เป็นส่วนหนึ่งของความมุ่งมั่นของเราต่อคุณภาพและความมั่นใจในประสิทธิภาพของบอลวาล์วสแตนเลสของเรา

6. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: อะไรคือความแตกต่างระหว่างการรั่วไหลเป็นศูนย์และการปิดระบบแบบไม่มีฟองอากาศ?

คำตอบ: การรั่วไหลเป็นศูนย์และการปิดระบบแบบไม่มีฟองอากาศมักใช้สลับกันได้ แต่ก็มีความแตกต่างเล็กน้อย การปิดแบบไม่มีฟองอากาศเป็นเกณฑ์การทดสอบเฉพาะที่กำหนดในมาตรฐาน เช่น API 598 โดยที่วาล์วได้รับการทดสอบด้วยอากาศหรือก๊าซ และไม่พบฟองอากาศในอ่างน้ำในช่วงเวลาที่กำหนด การรั่วไหลเป็นศูนย์เป็นคำที่กว้างกว่าซึ่งหมายถึงไม่มีการรั่วไหลที่ตรวจพบได้ทุกชนิด ไม่ว่าจะเป็นของเหลวหรือก๊าซ ในทางปฏิบัติ สำหรับบอลวาล์วสเตนเลสสตีลที่มีที่นั่งแบบนุ่ม การมีระบบปิดแบบไร้ฟองจะเทียบเท่ากับการรั่วไหลเป็นศูนย์

คำถามที่ 2: บอลวาล์วสแตนเลสสามารถรักษาการรั่วไหลเป็นศูนย์ที่อุณหภูมิสูงได้หรือไม่?

คำตอบ: บอลวาล์วสแตนเลสสามารถรักษาการรั่วไหลเป็นศูนย์ที่อุณหภูมิสูง แต่อุณหภูมิสูงสุดขึ้นอยู่กับวัสดุที่นั่ง ที่นั่ง PTFE และ RPTFE ถูกจำกัดไว้ที่ประมาณ 200°C ที่นั่ง PEEK สามารถทำงานได้ที่อุณหภูมิสูงถึง 250°C สำหรับการใช้งานที่สูงกว่าอุณหภูมิเหล่านี้ จำเป็นต้องใช้บอลวาล์วที่ยึดด้วยโลหะ ที่ Zhejiang Bolaisi Valve Co., Ltd. เรานำเสนอบอลวาล์วสเตนเลสสตีลพร้อมวัสดุที่นั่งที่มีอุณหภูมิสูง ซึ่งรักษาประสิทธิภาพการรั่วไหลเป็นศูนย์ที่อุณหภูมิสูง

คำถามที่ 3: วัสดุที่นั่งส่งผลต่อแรงบิดในการทำงานของบอลวาล์วสแตนเลสอย่างไร

คำตอบ: วัสดุที่นั่งมีผลกระทบอย่างมากต่อแรงบิดในการทำงานของบอลวาล์วสแตนเลส PTFE และ RPTFE มีค่าสัมประสิทธิ์แรงเสียดทานต่ำ ซึ่งส่งผลให้แรงบิดในการทำงานลดลง PEEK มีค่าสัมประสิทธิ์แรงเสียดทานสูงกว่าเล็กน้อย ซึ่งอาจต้องใช้แรงบิดในการทำงานที่สูงขึ้น การออกแบบเบาะนั่งรวมถึงพื้นที่สัมผัสและความพอดีของสัญญาณรบกวนก็ส่งผลต่อแรงบิดเช่นกัน โรงงานของเราปรับการผสมผสานระหว่างวัสดุเบาะนั่งและการออกแบบเพื่อลดแรงบิดในการทำงานให้เหลือน้อยที่สุด ขณะเดียวกันก็รักษาประสิทธิภาพการรั่วไหลเป็นศูนย์

คำถามที่ 4: อายุการใช้งานโดยทั่วไปของบอลวาล์วสเตนเลสสตีลที่มีที่นั่งแบบนุ่มคือเท่าไร?

คำตอบ: อายุการใช้งานของบอลวาล์วสแตนเลสแบบมีที่นั่งแบบนิ่มนั้นขึ้นอยู่กับสภาพการทำงาน ความถี่ในการทำงาน และวัสดุของที่นั่ง ภายใต้สภาวะปกติ บอลวาล์วสแตนเลสคุณภาพสูงสามารถให้บริการได้ 100,000 รอบขึ้นไปก่อนที่จะต้องเปลี่ยนเบาะนั่ง ในการใช้งานที่มีการเสียดสีหรือรอบสูง อายุการใช้งานอาจสั้นลง โรงงานของเราใช้วัสดุคุณภาพสูงและการผลิตที่มีความแม่นยำเพื่อเพิ่มอายุการใช้งานของบอลวาล์วสแตนเลสของเรา

คำถามที่ 5: บอลวาล์วสแตนเลสสามารถซ่อมแซมได้หรือไม่หากเริ่มรั่ว?

คำตอบ: ได้ บอลวาล์วสแตนเลสสามารถซ่อมแซมได้โดยการเปลี่ยนเบาะนั่งและซีลก้าน นี่เป็นขั้นตอนการบำรุงรักษาทั่วไป ต้องถอดวาล์วออกจากท่อ ถอดประกอบ และเปลี่ยนเบาะนั่งและซีลที่สึกหรอด้วยอันใหม่ โรงงานของเรามีชุดที่นั่งทดแทนสำหรับบอลวาล์วสแตนเลสของเรา และเราสามารถให้คำแนะนำสำหรับขั้นตอนการซ่อมได้ ในบางกรณีการเปลี่ยนวาล์วทั้งหมดอาจคุ้มค่ากว่า

7. บทสรุป

การรั่วไหลเป็นศูนย์ในบอลวาล์วสแตนเลสไม่ใช่เรื่องของโอกาส มันเป็นผลมาจากความจงใจทางวิศวกรรม วัสดุซีลเบาะนั่งแบบนุ่ม ไม่ว่าจะเป็น PTFE, RPTFE หรือ PEEK เป็นส่วนประกอบสำคัญที่จะเปลี่ยนรูปเพื่อเติมเต็มข้อบกพร่องเล็กๆ น้อยๆ เติมพลังงานได้เองภายใต้ความกดดัน และรักษาความสมบูรณ์ของวัสดุตลอดหลายพันรอบ การออกแบบบ่าวาล์ว รวมถึงรูปทรง วิธีการเก็บรักษา และโครงสร้างรองรับ ช่วยให้มั่นใจได้ว่าแรงซีลยังคงสม่ำเสมอตลอดอายุการใช้งานของวาล์ว และโปรโตคอลการทดสอบ ได้แก่ การทดสอบเปลือก การทดสอบการรั่วของเบาะนั่ง และการทดสอบเบาะหลัง จะตรวจสอบว่าวาล์วทุกตัวเป็นไปตามมาตรฐานที่ไม่มีการรั่วไหลก่อนที่จะออกจากโรงงาน

ที่ Zhejiang Bolaisi Valve Co., Ltd. เราได้อุทิศตนเพื่อการเรียนรู้ศิลปะและวิทยาศาสตร์ของการปิดผนึกเบาะนั่งแบบนุ่มในบอลวาล์วสแตนเลส วาล์วของเราได้รับการออกแบบทางวิศวกรรมด้วยการผสมผสานวัสดุ การออกแบบ และความแม่นยำในการผลิตอย่างเหมาะสมที่สุด เพื่อมอบประสิทธิภาพที่เชื่อถือได้และไม่มีการรั่วไหลในการใช้งานที่มีความต้องการมากที่สุด เราทดสอบวาล์วทุกตัวตามมาตรฐานสากลและจัดทำเอกสารฉบับสมบูรณ์แก่ลูกค้าของเรา ไม่ว่าคุณจะอยู่ในกระบวนการแปรรูปทางเคมี น้ำมันและก๊าซ ยา หรือการบำบัดน้ำ บอลวาล์วสแตนเลสสตีลของเราสามารถตอบสนองความต้องการการปิดผนึกที่เข้มงวดที่สุดของคุณได้

ติดต่อ Zhejiang Bolaisi Valve Co., Ltd. วันนี้เพื่อเรียนรู้เพิ่มเติมเกี่ยวกับบอลวาล์วสเตนเลสสตีลของเรา และวิธีที่เราสามารถช่วยให้คุณบรรลุการรั่วไหลเป็นศูนย์ในการใช้งานที่สำคัญของคุณ
