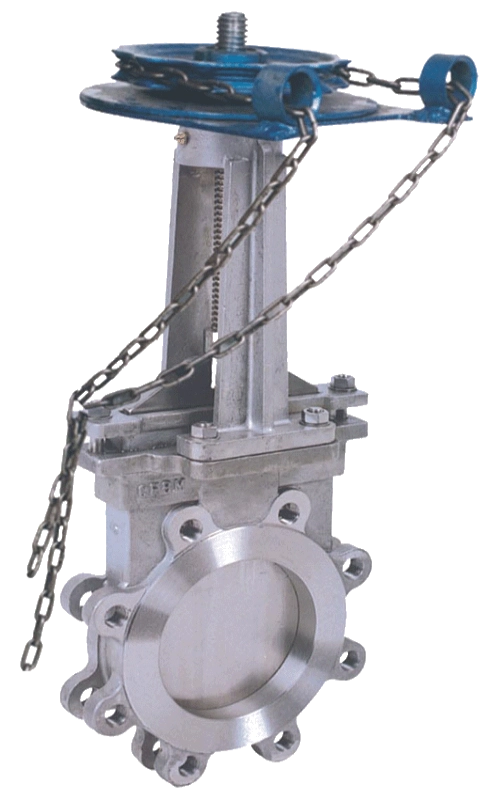

วาล์วประตูมีดเวเฟอร์เฟืองสแตนเลส

PZL73H Stainless Steel Sprocket Wafer Knife Gate Valve เป็นวาล์วปิดที่ออกแบบมาเป็นพิเศษสำหรับการลำเลียงสื่อที่มีสิ่งเจือปน โดดเด่นด้วยการออกแบบที่ขับเคลื่อนด้วยเฟืองพร้อมประตูแบบมีดที่คม ด้วยการหมุนเฟืองเพื่อยกหรือลดก้านวาล์ว จะสามารถตัดอนุภาคของแข็งและสิ่งสกปรกที่เป็นเส้นใยในตัวกลางได้อย่างมีประสิทธิภาพเมื่อปิด ซึ่งเป็นการป้องกันการอุดตันของท่อโดยพื้นฐาน

วาล์วทำจากสเตนเลสสตีล 304/316 ทั้งตัวซึ่งมีความทนทานต่อการกัดกร่อนดีเยี่ยม เหมาะสำหรับสภาพการทำงานที่มีแรงดันต่ำถึงปานกลางและการกัดกร่อนที่เกี่ยวข้องกับตัวกลางที่มีความหนืดสูงและมีสิ่งเจือปน มีโครงสร้างที่กะทัดรัด น้ำหนักเบา และการทำงานที่ประหยัดแรงงาน ทำให้เหมาะอย่างยิ่งสำหรับพื้นที่การติดตั้งที่แคบและสถานการณ์ที่ต้องใช้แรงบิดในการทำงานแบบแมนนวลสูง

มีการใช้กันอย่างแพร่หลายในท่อขนาดกลางและขนาดใหญ่ในอุตสาหกรรมต่างๆ เช่น การบำบัดน้ำเสีย กากแร่ เยื่อกระดาษ ผงวัสดุก่อสร้าง ฯลฯ ด้วยประสิทธิภาพที่เชื่อถือได้ วาล์วประตูเวเฟอร์เฟืองสเตนเลสสตีล PZL73H ได้กลายเป็นอุปกรณ์ปิดที่ต้องการสำหรับไปป์ไลน์สื่อที่มีสิ่งเจือปนในอุตสาหกรรมต่างๆ

พารามิเตอร์ทางเทคนิคหลัก

คุณสมบัติหลัก

● ประเภทโครงสร้าง: แผ่นประตูรูปมีด สกรูและแอกด้านนอก การออกแบบแบบหันหน้าเข้าหากันสั้น ประหยัดพื้นที่ในการติดตั้ง และเหมาะสำหรับสภาพการทำงานที่แคบ

● ประเภทการเชื่อมต่อ: การเชื่อมต่อเวเฟอร์ ปฏิบัติตามมาตรฐาน GB/T 12221 สำหรับการติดตั้งวาล์วเวเฟอร์อย่างเคร่งครัด ติดตั้งง่ายโดยไม่ต้องใช้พื้นที่ขนาดใหญ่พิเศษ ช่วยลดต้นทุนการก่อสร้างท่อ

● ประเภทการซีล: โลหะซีลแข็ง, โลหะผสมแข็งซ้อนทับบนพื้นผิวซีลของแผ่นประตูและที่นั่ง, ประสิทธิภาพการซีลที่มั่นคง, ทนทานต่อการกัดเซาะจากตัวกลางที่มีอนุภาคแข็ง, อายุการใช้งานยาวนานขึ้น

● ประเภทการทำงาน: เฟืองขับ แรงบิดที่ขยายโดยการส่งผ่านโซ่ การทำงานแบบแมนนวลที่ประหยัดแรงงาน การแก้ปัญหาการทำงานแบบแมนนวลสำหรับวาล์วเจาะขนาดใหญ่

● วัสดุตัวเครื่อง: สแตนเลส (304/316) ทนต่อการกัดกร่อนได้ดีเยี่ยม เหมาะสำหรับสื่อที่มีระดับการกัดกร่อนต่างกันและการใช้งานระยะยาวในสภาวะที่มีการกัดกร่อนสูง

● คุณลักษณะช่องการไหล: ช่องเจาะตรงเต็ม ไม่มีความต้านทานการควบคุมปริมาณ การไหลของสื่อที่ราบรื่น มีความสามารถในการป้องกันการอุดตันที่แข็งแกร่ง หลีกเลี่ยงการสะสมสิ่งเจือปนที่ส่งผลต่อการทำงานของวาล์ว

การตีความแบบจำลอง

ตัวอักษรและตัวเลขแต่ละตัวในรุ่น PZL73H มีความหมายที่ชัดเจน ช่วยให้ผู้ซื้อระบุข้อมูลจำเพาะได้อย่างรวดเร็วและตรงกับข้อกำหนดอย่างถูกต้อง:

● P: โครงสร้างการปล่อยตะกรัน / รูปทรงมีด ทำเครื่องหมายไว้อย่างชัดเจนว่าเป็นวาล์วประตูมีด ออกแบบมาเป็นพิเศษสำหรับสื่อที่มีสิ่งเจือปน

● Z: วาล์วประตู กำหนดหมวดหมู่วาล์วหลัก

● L: Sprocket Drive ระบุโหมดการทำงาน โดยเน้นความได้เปรียบในการประหยัดแรงงาน

● 7: การเชื่อมต่อ Wafer กำหนดประเภทการเชื่อมต่อการติดตั้งสำหรับการติดตั้ง Wafer ทั่วไป

● 3: สกรูและแอกด้านนอก ทำเครื่องหมายประเภทโครงสร้างเพื่อความสะดวกในการบำรุงรักษาหลังการติดตั้ง

● H: พื้นผิวเบาะหุ้มด้วยโลหะผสมแข็ง แสดงกระบวนการพื้นผิวการซีล โดยเน้นความน่าเชื่อถือของการซีล

วัสดุส่วนประกอบ

ส่วนประกอบหลักของวาล์วประตูมีดเวเฟอร์เฟืองสแตนเลสได้รับการคัดเลือกอย่างเคร่งครัดเพื่อความต้านทานการกัดกร่อน ความต้านทานการสึกหรอ และอายุการใช้งาน:

● ตัววาล์ว / โครงแผ่นวาล์ว: สแตนเลส 304/316 มีความแข็งแรงสูงและทนต่อการกัดกร่อน สามารถเลือกได้ตามการกัดกร่อนปานกลาง

● แผ่นดิสก์ประตูมีด: พื้นผิวสแตนเลส + การซ้อนทับ Stellite ความแข็งของขอบ ≥ HRC 55 ความคมสูงในการตัดสิ่งเจือปนที่เป็นของแข็งได้อย่างมีประสิทธิภาพ ทนต่อการสึกหรอและทนต่อการกัดเซาะ

● บ่าวาล์ว: สเตนเลสสตีลที่มีการซ้อนทับโลหะผสมแข็ง โดยเฉพาะสำหรับตัวกลางที่มีอนุภาคแข็ง พื้นผิวซีลที่ทนทานต่อการสึกหรอ ทำให้มั่นใจในการซีลที่มั่นคงในระยะยาว

● ก้านวาล์ว: สแตนเลส 304 พื้นผิวชุบโครเมียม เพิ่มความทนทานต่อการสึกหรอและการกัดกร่อน หลีกเลี่ยงสนิมและการติดขัดในระหว่างการใช้งานในระยะยาว

● การบรรจุแบบต่อม: การบรรจุด้วยกราไฟท์ที่ยืดหยุ่น ทนต่ออุณหภูมิสูงและการกัดกร่อน การปิดผนึกที่ดีเยี่ยมเพื่อป้องกันการรั่วซึม

● โซ่ล้อ / โซ่: สแตนเลส เหมาะสำหรับการใช้งานระยะยาวในสภาวะที่มีการกัดกร่อน ไม่เป็นสนิมหรือเสียหายง่าย ทำให้มั่นใจในการส่งผ่านที่เสถียร

มาตรฐานการออกแบบและการผลิต

การผลิตทั้งหมดเป็นไปตามมาตรฐานระดับชาติและอุตสาหกรรมพร้อมการควบคุมคุณภาพอย่างเข้มงวด:

● การออกแบบทั่วไปของวาล์วประตูมีด: JB/T 8528, CJ/T 282

● ขนาดการเชื่อมต่อเวเฟอร์: GB/T 12221

● ชิ้นส่วนเกียร์เฟือง: GB/T 1243

● พิกัดอุณหภูมิแรงดัน: GB/T 12224

● การทดสอบและตรวจสอบวาล์ว: GB/T 13927, JB/T 9092

● วัสดุสแตนเลส: ASTM A182

การเลือกและการติดตั้งและการบำรุงรักษาจุด

จุดคัดเลือก

● สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนสูง (สารละลายกรด-ด่าง) แนะนำให้ใช้สแตนเลส 316 สแตนเลส 304 สามารถใช้กับสื่อที่มีอนุภาคทั่วไปเพื่อลดต้นทุนในขณะที่มั่นใจเสถียรภาพ

● สำหรับวาล์วเจาะขนาดใหญ่ (DN ≥ 500) แนะนำให้ใช้เฟืองอัตราส่วนสูง 1:10 เพื่อลดความพยายามในการใช้งานแบบแมนนวล

จุดติดตั้ง

● รักษาโคแอกเซียลไว้กับหน้าแปลนท่อ ขันโบลต์ให้สมมาตรและสม่ำเสมอเพื่อหลีกเลี่ยงการเสียรูปและการรั่วไหลของตัวถัง

● จองพื้นที่การหมุนที่เพียงพอในด้านการทำงานของเฟืองเพื่อการเคลื่อนที่ที่ราบรื่น

● ทำความสะอาดสิ่งสกปรกและตะกรันเชื่อมในท่อก่อนการติดตั้ง ติดตั้งตัวกรองต้นน้ำและปลายน้ำเพื่อการป้องกันที่ดียิ่งขึ้น

จุดบำรุงรักษา

● หล่อลื่นเฟืองและโซ่เป็นประจำเพื่อป้องกันสนิมและการติดขัด

● เปิดและปิดวาล์วเป็นระยะๆ ในสภาวะที่มีสิ่งเจือปนเพื่อทำความสะอาดตะกรันที่สะสมระหว่างแผ่นดิสก์และบ่า โดยรักษาความยืดหยุ่นในการปิดผนึกและการทำงาน

ข้อได้เปรียบของผลิตภัณฑ์

วาล์วประตูมีดเวเฟอร์เฟืองสแตนเลส PZL73H โดดเด่นด้วยโครงสร้างเหล็กสแตนเลสทั้งหมด ประตูมีดประสิทธิภาพสูง และตัวขับเฟืองที่ประหยัดแรงงาน เหมาะอย่างยิ่งกับการใช้งานที่มีสิ่งเจือปนและมีฤทธิ์กัดกร่อนสูง ขนาดกะทัดรัด ติดตั้งและบำรุงรักษาง่าย ช่วยแก้ปัญหาปัญหาในอุตสาหกรรม เช่น การอุดตันของท่อ การทำงานที่ยากลำบาก และการรั่วไหลของซีลได้อย่างมีประสิทธิภาพ มีการใช้กันอย่างแพร่หลายในท่อขนาดกลางและขนาดใหญ่ในอุตสาหกรรมต่างๆ และทำหน้าที่เป็นโซลูชันการปิดที่เชื่อถือได้สำหรับระบบสื่อที่มีสิ่งเจือปน
