GB หน้าแปลนวาล์ว

GB Flange Gate Valve เป็นวาล์วปิดทางอุตสาหกรรมหลักที่มีการเชื่อมต่อหน้าแปลนมาตรฐานแห่งชาติ ซึ่งใช้สมาชิกปิดแบบเกตเพื่อให้สามารถเปิดแบบเต็มและปิดสื่อท่อได้เต็มรูปแบบ เนื่องจากเป็นวาล์วควบคุมการเปิด-ปิดกระแสหลักในระบบส่งของเหลวทางอุตสาหกรรม จึงได้รับการออกแบบมาอย่างเคร่งครัดสำหรับการทำงานแบบเปิด/ปิดแบบเต็มรูเจาะ และไม่เหมาะสำหรับการควบคุมการไหลหรือสภาวะการควบคุมปริมาณ

มีลักษณะเป็นช่องทางการไหลตรงที่มีความต้านทานของไหลต่ำมาก การทำงานที่มั่นคงภายใต้สภาวะความดันปานกลางและสูง สภาพการทำงานที่มีอุณหภูมิปานกลางและสูง และมีข้อดีหลักของโครงสร้างที่เรียบง่าย การติดตั้งและบำรุงรักษาที่สะดวก และการหมุนเวียนและปิดผนึกแบบสองทิศทางที่เชื่อถือได้ วาล์วประกอบด้วยส่วนประกอบหลัก ได้แก่ ตัววาล์ว ฝากระโปรงวาล์ว ประตู ก้านวาล์ว น็อตก้านวาล์ว กล่องบรรจุ บรรจุภัณฑ์ ต่อม แอก และล้อมือ/ตัวกระตุ้น ด้วยความสามารถในการปรับตัวให้เข้ากับสภาพการทำงานที่ซับซ้อนและสื่อต่างๆ ได้ดีเยี่ยม GB Flange Gate Valve จึงถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมี พลังงานไฟฟ้า วิศวกรรมเทศบาล และสาขาอุตสาหกรรมสำคัญอื่นๆ

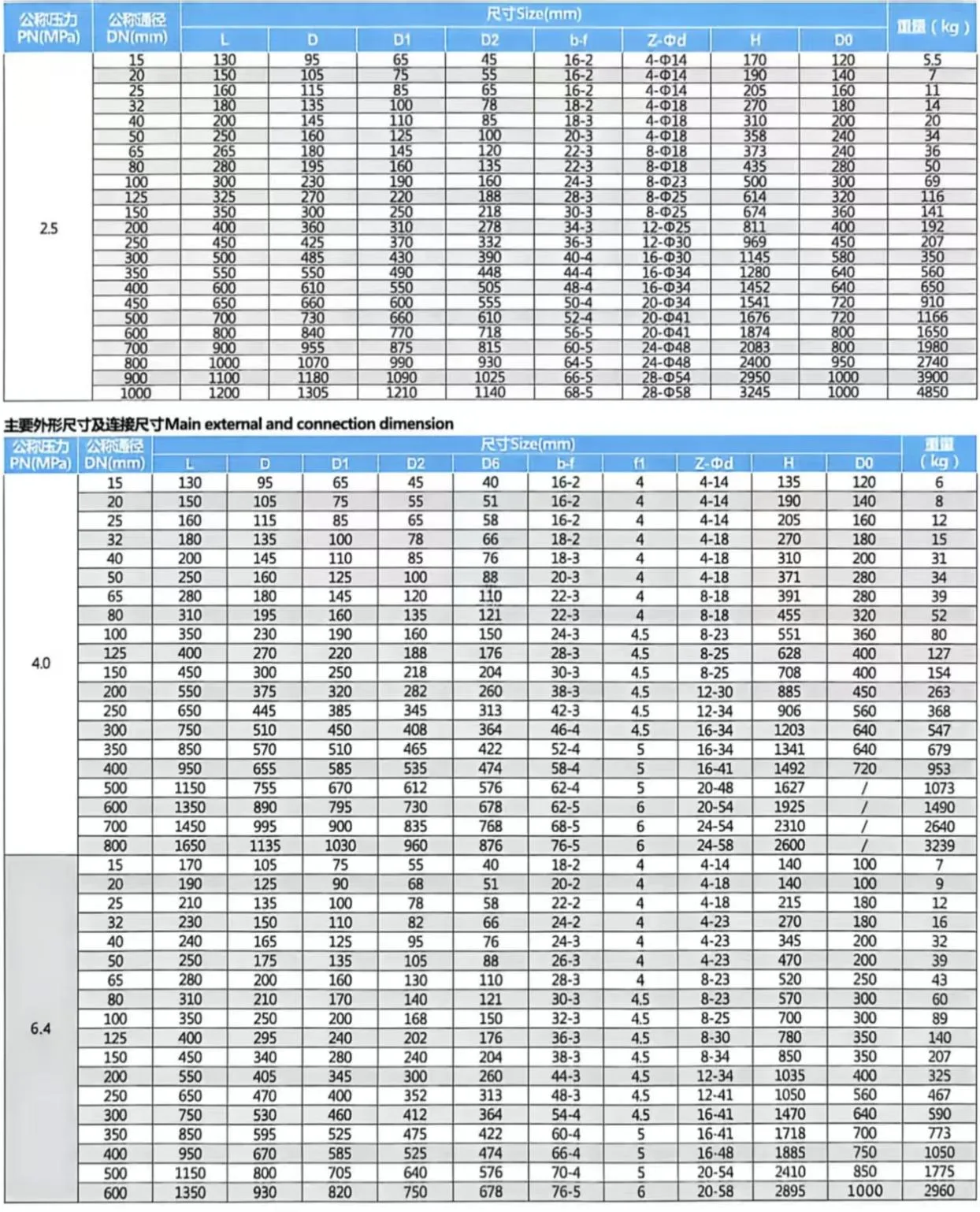

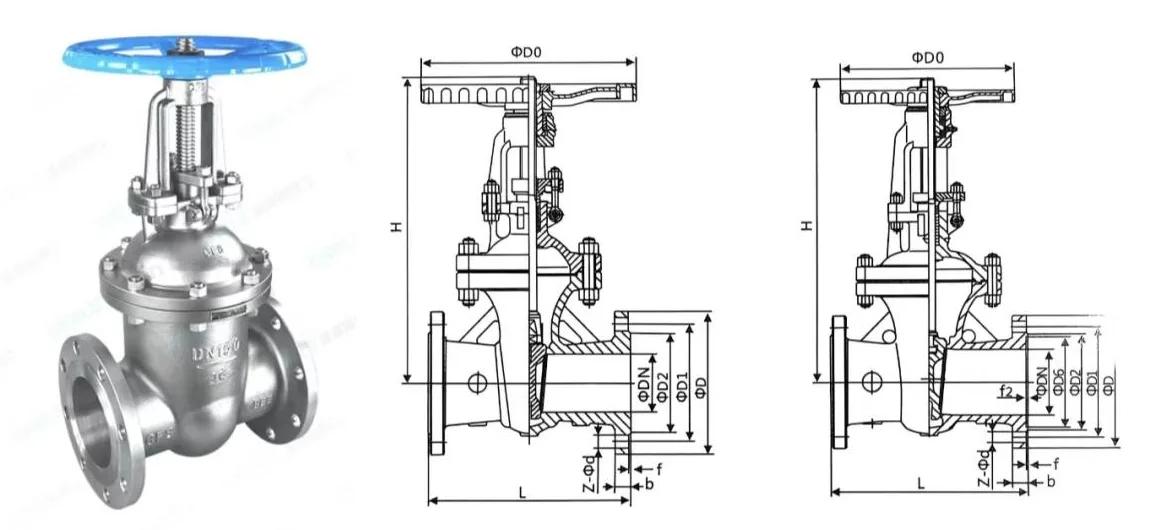

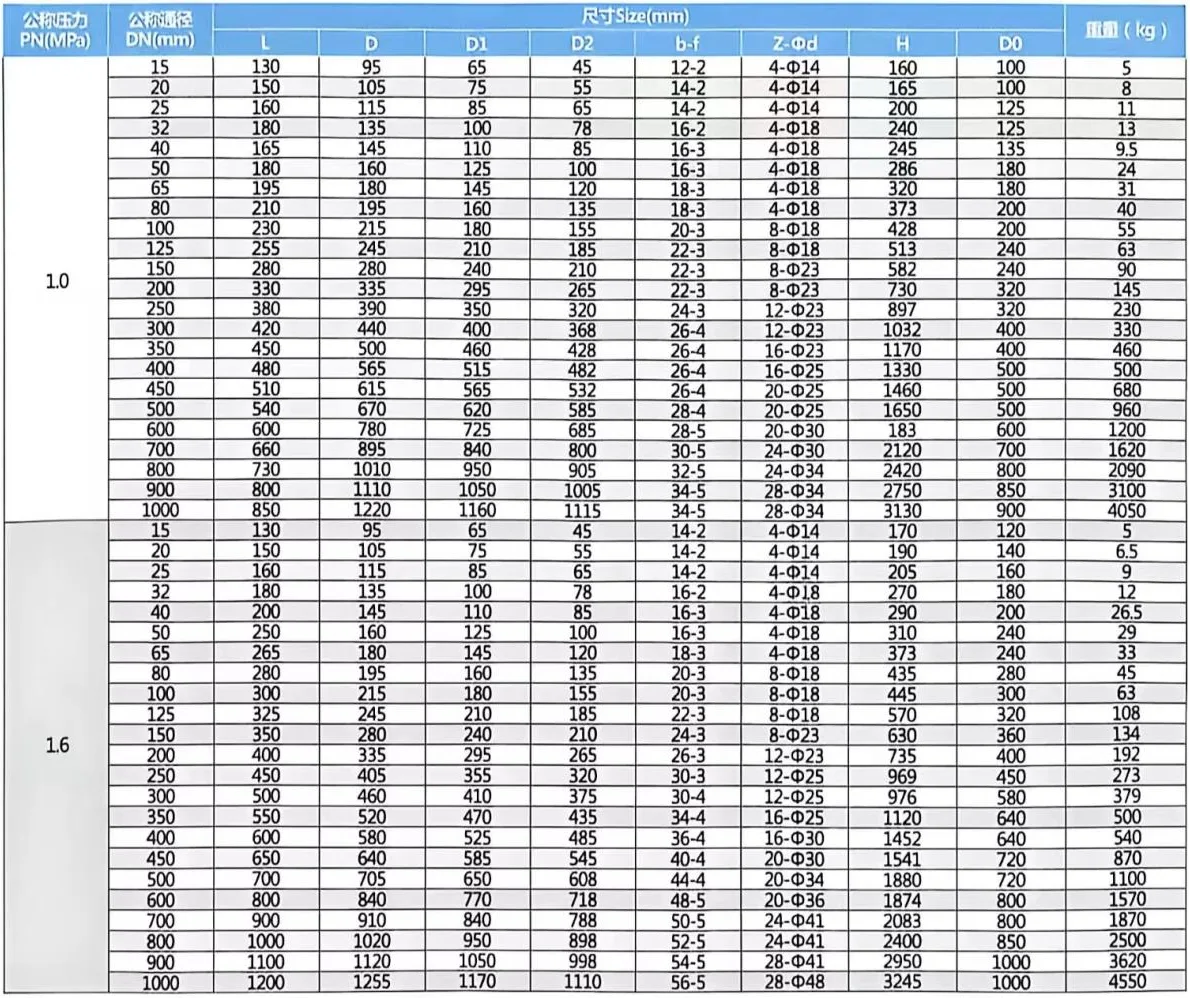

ข้อมูลจำเพาะของผลิตภัณฑ์

หลักการทำงาน

หลักการทำงานของ GB Flange Gate Valve ขึ้นอยู่กับการยกในแนวตั้งของประตูที่ขับเคลื่อนโดยก้านวาล์วเพื่อให้ทราบถึงการเปิดและปิดของท่อ โดยมีตรรกะการทำงานโดยละเอียดดังนี้:

กระบวนการเปิด

การหมุนวงล้อจักรจะทำให้น็อตก้านวาล์วหมุน ซึ่งจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบยกเชิงเส้น ทำให้ก้านวาล์วขับเคลื่อนประตูให้สูงขึ้นในแนวตั้ง เมื่อประตูถูกยกขึ้นจนสุดไปยังตำแหน่งที่แยกออกจากพื้นผิวซีลบ่าวาล์วอย่างสมบูรณ์ ช่องการไหลจะไม่ถูกกีดขวางอย่างสมบูรณ์ และวาล์วอยู่ในสถานะเปิดเต็มที่ ทำให้การไหลเวียนของตัวกลางไม่มีอุปสรรคและมีการสูญเสียแรงดันน้อยที่สุด

กระบวนการปิดบัญชี

การหมุนวงล้อจักรในทิศทางตรงกันข้ามจะขับเคลื่อนก้านวาล์วเพื่อลดประตูลงในแนวตั้ง เมื่อประตูตกไปยังตำแหน่งที่ติดตั้งพื้นผิวซีลบ่าวาล์วไว้อย่างสมบูรณ์ ช่องไหลกลางจะถูกปิดกั้นโดยสิ้นเชิง แรงดันปานกลางของท่อสามารถช่วยในการกดประตูให้แน่นกับบ่าวาล์ว ทำให้เกิดซีลแข็งที่เชื่อถือได้เพื่อป้องกันการรั่วไหลของตัวกลางได้อย่างมีประสิทธิภาพ และวาล์วอยู่ในสถานะปิดสนิท

มาตรฐานการใช้งาน

สถานการณ์การใช้งานหลัก

● ภาคอุตสาหกรรม: ปิโตรเลียม วิศวกรรมเคมี พลังงานไฟฟ้า โลหะวิทยา การส่งก๊าซธรรมชาติ สำหรับการควบคุมการเปิด-ปิดของไอน้ำ ผลิตภัณฑ์น้ำมัน ตัวกลางกรดและด่าง ก๊าซและของเหลวทางอุตสาหกรรมอื่นๆ

● ภาคเทศบาลและภาคโยธา: ระบบประปาในเมือง บำบัดน้ำเสีย ระบบทำความร้อน การระบายอากาศ และการปรับอากาศ (HVAC) สำหรับการตัดการไหลของน้ำหรือไอน้ำที่เชื่อถือได้

● สภาพการทำงานพิเศษ: ท่อที่มีอุณหภูมิสูงและแรงดันสูง ท่อที่มีสารที่มีอนุภาค สารที่มีฤทธิ์กัดกร่อนสูง ท่อส่งทางไกล ฯลฯ
