วาล์วประตูหน้าแปลนสแตนเลส

Bolaisi เป็นผู้ผลิตและซัพพลายเออร์ระดับมืออาชีพที่มุ่งมั่นที่จะผลิตวาล์วมาตรฐานอเมริกันคุณภาพสูงพร้อมการควบคุมคุณภาพอย่างเข้มงวดและกระบวนการผลิตขั้นสูง ผลิตภัณฑ์หลักของเราคือวาล์วประตูหน้าแปลนสเตนเลสสตีล ซึ่งมีการเชื่อมต่อแบบหน้าแปลนที่เชื่อถือได้ การซีลโลหะอย่างแข็ง และความต้านทานการกัดกร่อนที่ดีเยี่ยม เรานำเสนอข้อกำหนดเฉพาะและบริการขายส่งเพื่อตอบสนองความต้องการเปิด-ปิดของท่อส่งอุตสาหกรรมต่างๆ

พารามิเตอร์ทางเทคนิคหลัก

ภาพรวมผลิตภัณฑ์

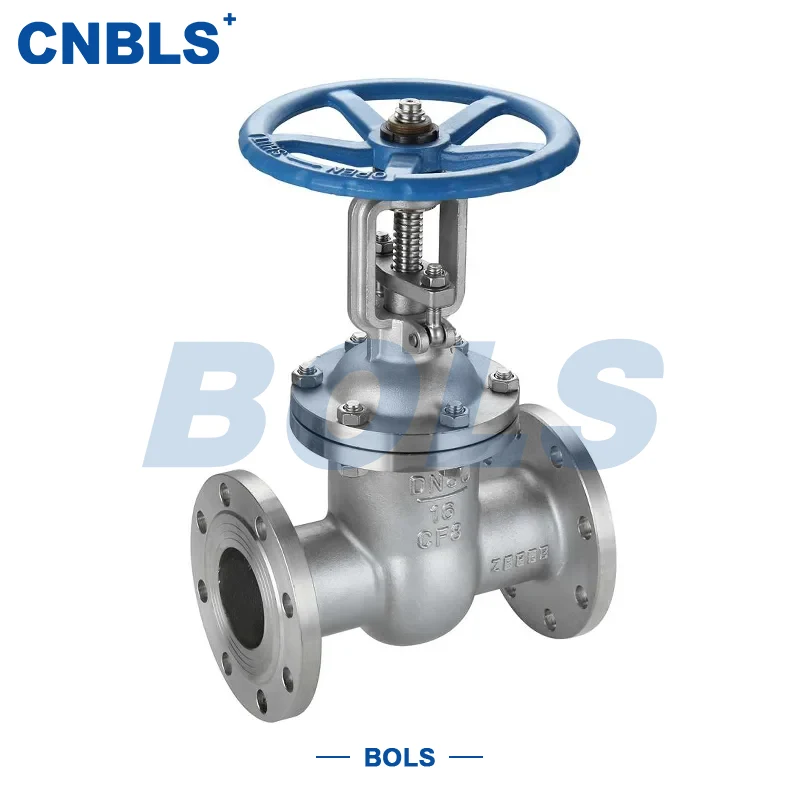

วาล์วประตูหน้าแปลนเหล็กสแตนเลส Z41H เป็นวาล์วบังคับซีลที่ทำจากสแตนเลสเต็มตัวโดยมีหน้าแปลนเป็นจุดเชื่อมต่อหลัก สมาชิกปิดคือแผ่นประตูซึ่งมีทิศทางการเคลื่อนที่ตั้งฉากกับทิศทางการไหล วาล์วเปิดและปิดโดยการยกแผ่นเกทขึ้น ทำให้ทราบถึงการทำงานของการตัดหรือเชื่อมต่อตัวกลางได้อย่างแม่นยำ

วาล์วประตูหน้าแปลนสแตนเลสเหมาะสำหรับสภาพการทำงานที่หลากหลาย และใช้กันอย่างแพร่หลายในระบบท่อส่งน้ำ ไอน้ำ น้ำมัน ตัวกลางที่มีฤทธิ์กัดกร่อน และก๊าซทั่วไปในสารเคมี ปิโตรเลียม การบำบัดน้ำ โลหะวิทยา และอุตสาหกรรมอื่น ๆ ด้วยประสิทธิภาพที่มั่นคงและการใช้งานที่หลากหลาย สิ่งเหล่านี้จึงกลายเป็นอุปกรณ์ควบคุมขั้นพื้นฐานที่ขาดไม่ได้ในระบบท่อของอุตสาหกรรมต่างๆ

วาล์วมีโครงสร้างที่เหมาะสมและการปิดผนึกที่เชื่อถือได้ สามารถทนต่อการกัดเซาะและการกัดกร่อนของตัวกลางต่างๆ ในระยะยาว และตรงตามข้อกำหนดที่เข้มงวดในการผลิตทางอุตสาหกรรม

คุณสมบัติหลัก

● ประเภทโครงสร้าง: สกรูภายนอกและแอก, แผ่นลิ่มแข็ง โครงสร้างที่มั่นคง เปิดและปิดได้อย่างราบรื่น ง่ายต่อการสังเกตสถานะการทำงาน และสะดวกในการบำรุงรักษา

● ประเภทการเชื่อมต่อ: การเชื่อมต่อแบบหน้าแปลนพร้อมการออกแบบหน้ายก RF เป็นไปตาม GB/T 9113 และ HG/T 20592 การเชื่อมต่อที่แน่นหนาและประสิทธิภาพการปิดผนึกที่ดีเยี่ยมเพื่อป้องกันการรั่วไหลของตัวกลางได้อย่างมีประสิทธิภาพ

● ประเภทการซีล: โลหะซีลแข็งที่มีการซ้อนทับโลหะผสมแข็งบนพื้นผิวซีล ทนต่อการสึกหรอและทนต่อการกัดกร่อน การปิดผนึกที่มั่นคง ไม่มีการรั่วไหลในการทดสอบอุทกสถิต เหมาะสำหรับสภาวะที่มีแรงดันสูงและมีสิ่งเจือปน

● แรงดันปกติ: ครอบคลุม PN10/PN16/PN25/PN40/PN63/PN100 การเลือกท่อแบบยืดหยุ่นสำหรับท่อแรงดันสูงถึงต่ำ

● เกรดวัสดุ: ตัวเครื่องสแตนเลส ตัวเลือก 304/06Cr19Ni10, 316/06Cr17Ni12Mo2 ทนทานต่อการกัดกร่อนได้ดีเยี่ยมสำหรับสื่อต่างๆ

● โหมดการทำงาน: แบบแมนนวล (พวงมาลัย), ไฟฟ้า, นิวแมติก ตัวเลือกที่ยืดหยุ่นสำหรับระดับการทำงานอัตโนมัติต่างๆ

การตีความแบบจำลอง

ตัวอักษรและตัวเลขแต่ละตัวในรุ่น Z41H มีคำจำกัดความที่ชัดเจนเพื่อให้ผู้ซื้อระบุข้อมูลจำเพาะได้อย่างรวดเร็ว:

● Z: Gate Valve กำหนดประเภทวาล์วหลักสำหรับบริการเปิด/ปิด

● 4: การเชื่อมต่อแบบหน้าแปลน เป็นไปตามมาตรฐานการติดตั้งหน้าแปลนอุตสาหกรรม

● 1: สกรูและแอกด้านนอก แผ่นดิสก์ลิ่มเดี่ยว การทำงานที่ราบรื่นและการบำรุงรักษาง่าย

● H: ด้านหน้าเบาะนั่งหุ้มด้วยโลหะผสมแข็ง แสดงถึงการปิดผนึกที่เชื่อถือได้ ความทนทานต่อการสึกหรอ และความต้านทานการสึกกร่อน

วัสดุส่วนประกอบ

ส่วนประกอบสำคัญทั้งหมดของวาล์วประตูหน้าแปลนสแตนเลสได้รับการคัดเลือกอย่างเคร่งครัดเพื่อความต้านทานการกัดกร่อน ความต้านทานการสึกหรอ และความแข็งแรงของโครงสร้าง:

● ตัววาล์ว / ฝากระโปรง: สแตนเลส 304 (06Cr19Ni10) หรือ 316 (06Cr17Ni12Mo2) มีความแข็งแรงสูงและทนต่อการกัดกร่อนได้ดี

● ก้านวาล์ว: สแตนเลส 304/316 ผ่านการชุบแข็งและอบคืนตัวเพื่อเพิ่มความแข็งแรงและทนต่อการสึกหรอ

● แผ่นดิสก์: พื้นผิวสเตนเลสสตีลที่มีการซ้อนทับโลหะผสมแข็ง ทนทานและทนต่อการสึกหรอ

● บ่าวาล์ว: โอเวอร์เลย์โลหะผสมแข็ง เข้ากันได้อย่างแม่นยำกับจานเบรกเพื่อให้มีการรั่วไหลเป็นศูนย์อย่างเสถียร

● การบรรจุต่อม: กราไฟท์หรือ PTFE ที่ยืดหยุ่น ทนต่ออุณหภูมิสูงและการกัดกร่อน

● สลักเกลียว / น็อต: สลักเกลียวสแตนเลส / โลหะผสม มีความแข็งแรงสูงและป้องกันสนิม

มาตรฐานการออกแบบและการผลิต

● ข้อกำหนดทั่วไปของวาล์วประตู: GB/T 12234

● ขนาดตัวต่อตัว: GB/T 12221

● ขนาดหน้าแปลน: GB/T 9113

● พิกัดอุณหภูมิแรงดัน: GB/T 12224

● การทดสอบและตรวจสอบวาล์ว: GB/T 13927

การเลือกและจุดติดตั้ง

จุดคัดเลือก

● สำหรับสื่อที่มีฤทธิ์กัดกร่อนสูง แนะนำให้ใช้สแตนเลส 316 แนะนำให้ใช้ 316L สำหรับสื่อที่มีคลอไรด์

● สำหรับสภาวะที่มีอุณหภูมิสูงและแรงดันสูง (> 400°C, ≥ PN40) ให้ตรวจสอบพิกัดอุณหภูมิแรงดันต่อ GB/T 12224

● เลือกโหมดการทำงาน: คู่มือสำหรับไปป์ไลน์ขนาดเล็ก/ความถี่ต่ำ; ไฟฟ้า/นิวแมติกสำหรับระบบขนาดใหญ่/อัตโนมัติ

จุดติดตั้ง

● สำรองพื้นที่ให้เพียงพอสำหรับการยกก้านเพื่อหลีกเลี่ยงการรบกวน

● ขันโบลท์หน้าแปลนให้แน่นและสม่ำเสมอเพื่อป้องกันการรั่วซึม

● ทำความสะอาดสิ่งสกปรก ตะกรันการเชื่อม และน้ำมันภายในท่อก่อนการติดตั้ง

● ทดสอบแรงดันหลังการติดตั้งเพื่อให้แน่ใจว่าไม่มีการรั่วไหลก่อนเริ่มเดินเครื่อง

สรุปข้อดีของผลิตภัณฑ์

วาล์วประตูหน้าแปลนเหล็กสแตนเลส Z41H โดดเด่นด้วยโครงสร้างเหล็กสแตนเลสทั้งหมด ซีลโลหะแข็งที่มั่นคง โหมดการทำงานที่ยืดหยุ่น และช่วงแรงดันที่กว้าง มีการใช้กันอย่างแพร่หลายในสารเคมี ปิโตรเลียม การบำบัดน้ำ และอุตสาหกรรมอื่นๆ

วาล์วให้การปิดผนึกที่เชื่อถือได้ ใช้งานง่าย และอายุการใช้งานยาวนาน แก้ปัญหาจุดบกพร่อง เช่น การรั่ว การสึกหรอ และการทำงานที่ไม่ดีได้อย่างมีประสิทธิภาพ ผลิตตามมาตรฐานระดับชาติและอุตสาหกรรมอย่างเคร่งครัด เป็นตัวเลือกที่เชื่อถือได้สำหรับบริการเปิด/ปิดในท่ออุตสาหกรรมภายใต้สภาวะแรงดันและสภาวะปานกลางต่างๆ
