ANSI วาล์วประตูหน้าแปลน

วาล์วประตูหน้าแปลน ANSI ใช้การเชื่อมต่อแบบหน้าแปลนสำหรับการติดตั้งท่อ หน้าที่หลักคือให้การควบคุมสื่อแบบเปิดเต็มที่หรือแบบปิดเต็มรูปแบบ ไม่ได้ออกแบบมาสำหรับการควบคุมการไหลหรือการควบคุมปริมาณ วาล์วเหล่านี้มีข้อได้เปรียบที่แตกต่างกัน รวมถึงความต้านทานการไหลต่ำ ประสิทธิภาพการปิดผนึกที่เหนือกว่า และความเข้ากันได้แบบสองทิศทาง การใช้แผ่นเกตเป็นองค์ประกอบเปิดและปิด ทิศทางการเคลื่อนที่จะตั้งฉากกับทิศทางการไหลของของไหล สั่งงานผ่านล้อหมุนหรือแอคชูเอเตอร์ วาล์วช่วยให้เส้นทางการไหลเปิดเต็มที่หรือปิดเต็มที่ โครงสร้างแบ่งออกเป็นประเภทลิ่มและประตูขนาน ขึ้นอยู่กับการออกแบบก้าน พวกมันถูกจัดประเภทเป็นวาล์วก้านเพิ่มขึ้นหรือวาล์วไม่ก้านเพิ่มขึ้น วิธีการสั่งงานที่มีอยู่ประกอบด้วยไดรฟ์แบบแมนนวล แบบใช้เกียร์ นิวแมติก และแบบไฟฟ้า ทำให้เหมาะสำหรับระบบอัตโนมัติและสภาพแวดล้อมการทำงานที่มีความถี่สูง

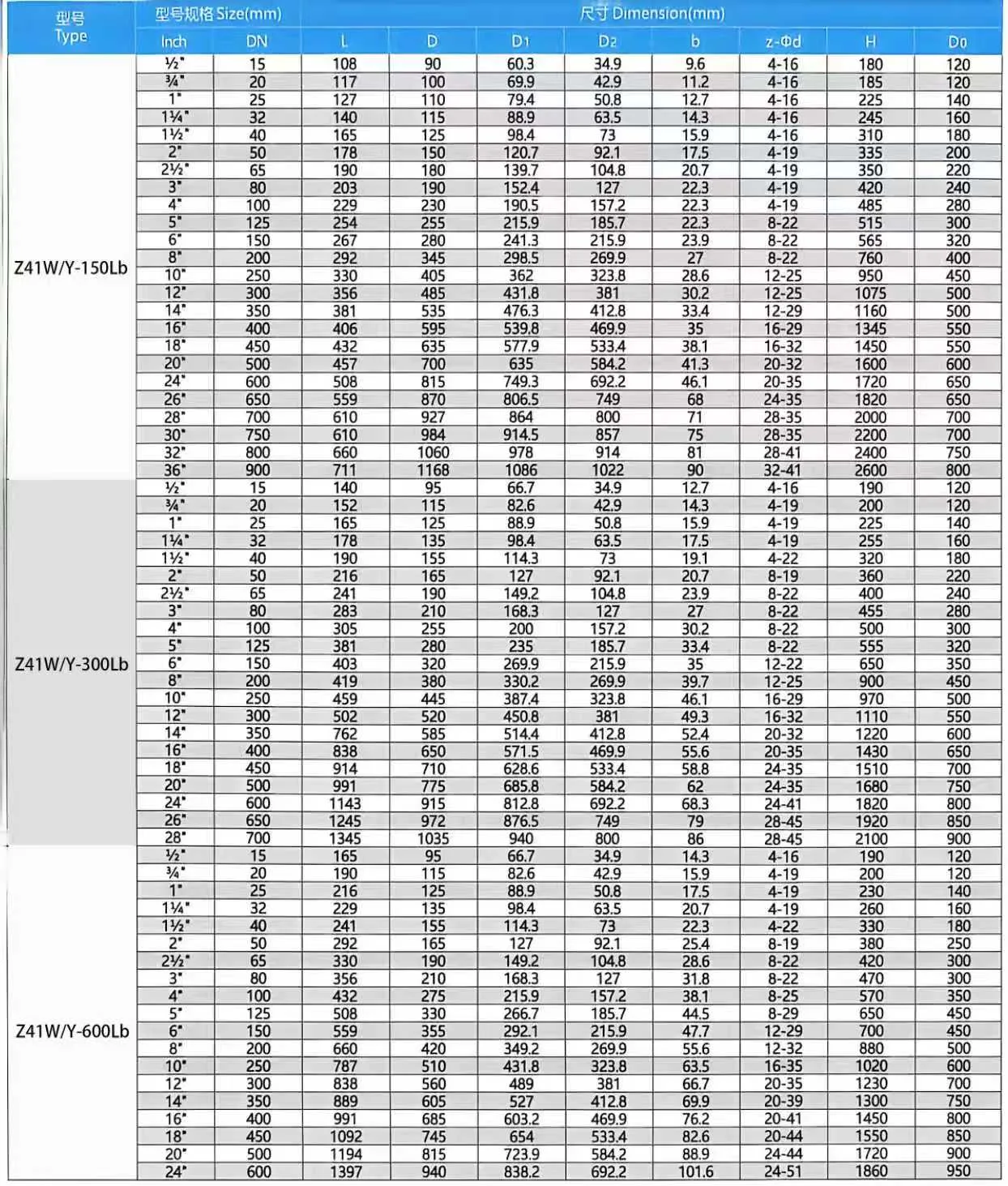

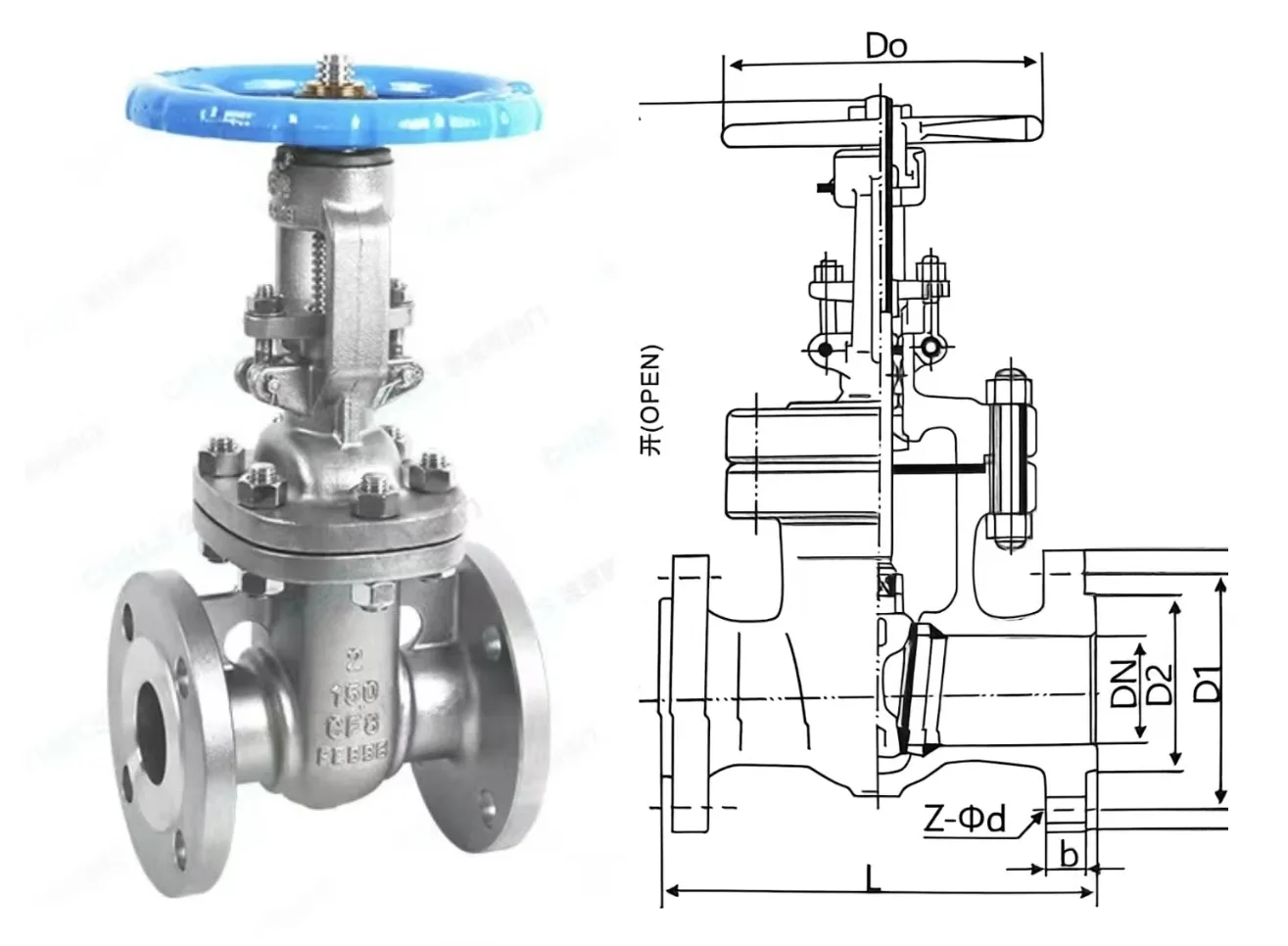

ข้อมูลจำเพาะของผลิตภัณฑ์

การใช้งานหลัก

● ภาคพลังงาน: ใช้กันอย่างแพร่หลายในการสกัดน้ำมัน ท่อส่งก๊าซธรรมชาติทางไกล และอุปกรณ์การกลั่น เข้ากันได้อย่างสมบูรณ์แบบกับไอน้ำ ผลิตภัณฑ์น้ำมัน ก๊าซเชื้อเพลิง และตัวกลางที่มีรสเปรี้ยวที่มีไฮโดรเจนซัลไฟด์

● การแปรรูปอุตสาหกรรมและเคมี: เหมาะสำหรับอุตสาหกรรมเคมี พลังงานไฟฟ้า และโลหะวิทยา ใช้กับท่อส่งกรด ด่าง สารที่มีฤทธิ์กัดกร่อนสูง และตัวกลางอุณหภูมิสูงที่มีอนุภาคของแข็ง

● โครงสร้างพื้นฐานของเทศบาล: เหมาะอย่างยิ่งสำหรับระบบประปาและการระบายน้ำในเมือง ระบบทำความร้อนระบายอากาศ และระบบปรับอากาศ (HVAC) พร้อมความสามารถในการปรับตัวที่ดีเยี่ยมกับท่อส่งสื่อสะอาดแรงดันต่ำ

หลักการทำงาน

วาล์วประตูหน้าแปลน Bolaisi ANSI ควบคุมการเปิด-ปิดและการไหลของตัวกลางผ่านการเคลื่อนตัวของแผ่นประตูที่ตั้งฉากกับทิศทางการไหลของของไหล

1.เปิดดำเนินการ

หมุนวงล้อตามเข็มนาฬิกา เกลียวก้านวาล์วจะหมุนเพื่อขับเคลื่อนแผ่นประตูให้ยกขึ้น เมื่อแผ่นประตูออกจากช่องบ่าวาล์วจนสุด ท่อก็เชื่อมต่ออย่างสมบูรณ์ และตัวกลางจะไหลได้อย่างราบรื่นโดยมีการสูญเสียแรงดันต่ำมาก

2.ปิดการดำเนินการ

หมุนวงล้อจักรทวนเข็มนาฬิกา ก้านวาล์วจะขับเคลื่อนแผ่นประตูให้เคลื่อนลงด้านล่าง แผ่นประตูแบบลิ่มจะค่อยๆ กดแน่นกับพื้นผิวการซีลของบ่าวาล์วทั้งสองด้าน ทำให้ตัวกลางในท่อไม่มีการรั่วไหล
