วาล์วประตูสแตนเลสอเมริกันสแตนดาร์ด

คำนิยาม

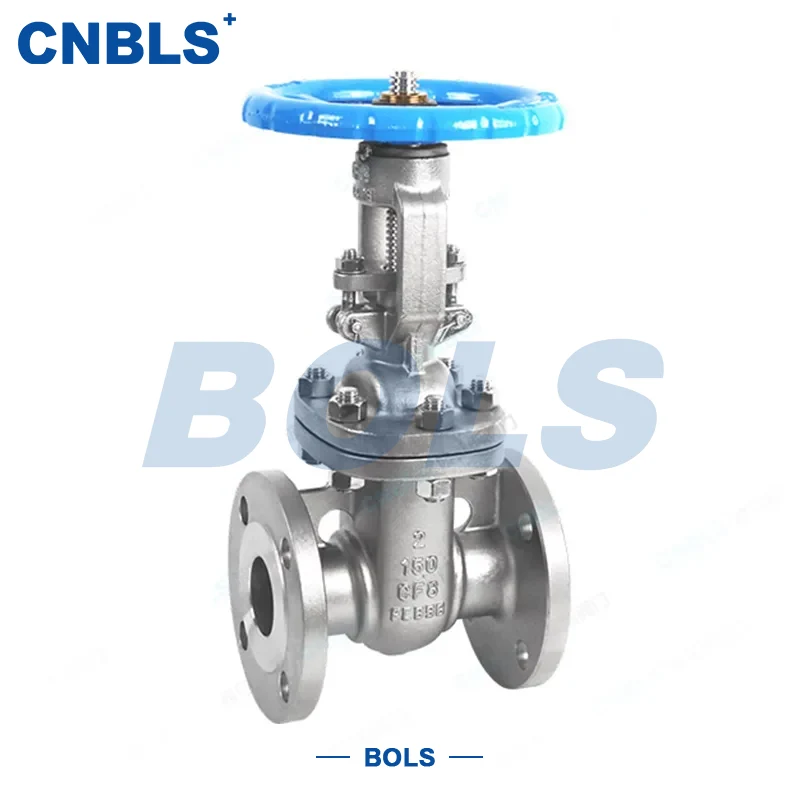

Z41H Stainless Steel American Standard Gate Valve เป็นวาล์วปิด-เปิดแบบแมนนวลที่ออกแบบมาตามมาตรฐาน API 600 และมาตรฐานอื่นๆ ของอเมริกาอย่างเคร่งครัด ใช้การเชื่อมต่อแบบหน้าแปลน สกรูและแอกด้านนอก โครงสร้างแผ่นดิสก์ลิ่มเดี่ยว และการออกแบบซีลโลหะแบบแข็ง ขับเคลื่อนด้วยล้อเลื่อน จานเกตจะเคลื่อนในแนวตั้งไปยังทิศทางการไหลเพื่อควบคุมการเปิด-ปิดสื่อในท่ออย่างแม่นยำ

ตัววาล์วทำจากสแตนเลส 304 หรือ 316 เข้ากันได้อย่างสมบูรณ์กับพิกัดแรงดันและขนาดหน้าแปลนมาตรฐานอเมริกัน ด้วยการปิดผนึกที่เชื่อถือได้และโครงสร้างที่มั่นคง มีการใช้กันอย่างแพร่หลายในสภาพการทำงานปานกลางและแรงดันสูงในอุตสาหกรรมปิโตรเลียม เคมี พลังงาน และอุตสาหกรรมอื่นๆ เหมาะอย่างยิ่งสำหรับระบบลำเลียงน้ำ ไอน้ำ น้ำมัน และตัวกลางที่มีฤทธิ์กัดกร่อนปานกลาง

ด้วยการออกแบบที่ได้มาตรฐานและความเข้ากันได้ดีเยี่ยม วาล์วประตูเหล็กกล้าไร้สนิมมาตรฐานอเมริกันสามารถเชื่อมต่อโดยตรงกับท่อมาตรฐานอเมริกันโดยไม่ต้องดัดแปลงเพิ่มเติม ซึ่งช่วยลดค่าใช้จ่ายในการติดตั้งและบำรุงรักษาได้อย่างมาก

พารามิเตอร์ทางเทคนิคหลัก

การตีความแบบจำลอง

ความหมายของตัวอักษรและตัวเลขแต่ละตัวในรุ่น Z41H นั้นชัดเจนเพื่อให้ผู้ซื้อระบุข้อมูลจำเพาะได้อย่างรวดเร็ว:

● Z: เกตวาล์ว หมายถึงประเภทวาล์วหลักสำหรับการควบคุมการเปิด-ปิดท่อ เหมาะสำหรับสภาวะมาตรฐานของอเมริกา

● 4: การเชื่อมต่อแบบมีหน้าแปลน เป็นไปตาม ASME B16.5 / ASME B16.47 พร้อมการเชื่อมต่อที่แน่นหนา

● 1: สกรูและแอกด้านนอก, แผ่นลิ่มเดี่ยว, การทำงานที่ราบรื่น, ง่ายต่อการสังเกตสถานะและบำรุงรักษา

● H: ด้านหน้าเบาะนั่งเคลือบด้วยโลหะผสมแข็ง เน้นความทนทานต่อการสึกหรอ ทนต่อการกัดกร่อน และการปิดผนึกที่เชื่อถือได้

คุณสมบัติหลัก

● โครงสร้าง: สกรูและแอกด้านนอก, แผ่นลิ่มแข็ง, โครงสร้างที่มั่นคง, การยกที่ราบรื่นโดยไม่ติดขัด

● การเชื่อมต่อ: การเชื่อมต่อแบบหน้าแปลนมาตรฐานอเมริกัน (ASME B16.5 / ASME B16.47), มี RF และ RTJ

● ซีล: ซีลโลหะแข็งพร้อมโอเวอร์เลย์อัลลอยด์แข็ง ไม่มีการรั่วไหล ตรงตามมาตรฐาน API 600

● การสั่งงาน: แบบแมนนวล (มาตรฐาน) แบบไฟฟ้าหรือแบบนิวแมติก (อุปกรณ์เสริม) สำหรับระบบอัตโนมัติ

● วัสดุ: สแตนเลส 304/316 ทนต่อการกัดกร่อนได้ดีเยี่ยม

● แรงดัน: คลาส 150/300/600/900 สำหรับบริการที่มีแรงดันปานกลางและสูง

● ขนาด: NPS ½"–NPS 36" (DN15–DN900) ช่วงมาตรฐาน DN15–DN600

วัสดุส่วนประกอบ

● ตัววาล์ว / ฝากระโปรง: สแตนเลส 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M)

● หน้าซีล: สเตนเลสสตีลที่มีการซ้อนทับแบบ Stellite ทนต่อการสึกหรอและทนต่ออุณหภูมิสูง

● ก้านวาล์ว: สแตนเลส 304/316 ผ่านการชุบแข็งและไนไตรด์เพื่อความแข็งแรงสูง

● แผ่นดิสก์: พื้นผิวสเตนเลสสตีลที่มีการซ้อนทับโลหะผสมแข็ง ทนทานและทนต่อการสึกหรอ

● การบรรจุต่อม: กราไฟท์ยืดหยุ่น + PTFE ทนต่ออุณหภูมิสูงและการกัดกร่อน

● Handwheel: เหล็กกล้าคาร์บอนเคลือบ; สแตนเลสพร้อมใช้งานสำหรับบริการที่มีฤทธิ์กัดกร่อน

มาตรฐานการออกแบบและการผลิต

● การออกแบบวาล์วประตู: API 600

● การเผชิญหน้า: ASME B16.10

● ขนาดหน้าแปลน: ASME B16.5, ASME B16.47

● ระดับความดัน-อุณหภูมิ: ASME B16.34

● การตรวจสอบและทดสอบ: API 598

การเลือกและจุดติดตั้ง

จุดคัดเลือก

● เลือก 316 สำหรับสารที่มีฤทธิ์กัดกร่อนรุนแรง / คลอไรด์, 304 สำหรับการกัดกร่อนทั่วไป

● จับคู่ระดับความดันได้อย่างแม่นยำ ตรวจสอบความหนาของผนังคลาส 300 ขึ้นไป

● คู่มือสำหรับไปป์ไลน์ขนาดเล็ก / ความถี่ต่ำ ไฟฟ้า / นิวเมติกสำหรับระบบอัตโนมัติ

● ใช้ขนาดมาตรฐาน ASME เพื่อจับคู่โดยตรงกับไปป์ไลน์ของอเมริกา

จุดติดตั้ง

● สำรองพื้นที่ให้เพียงพอสำหรับการยกก้านและการทำงานของล้อเลื่อน

● ขันโบลต์หน้าแปลนให้แน่นและสม่ำเสมอตามข้อกำหนด ASME

● ทดสอบเปลือกและซีลก่อนการติดตั้ง

● ทำความสะอาดสิ่งสกปรก ตะกรันการเชื่อม และน้ำมันในท่อก่อนการติดตั้ง

สรุปข้อดีของผลิตภัณฑ์

Z41H American Standard Stainless Steel Gate Valves ผลิตขึ้นอย่างเคร่งครัดตามมาตรฐาน API 600 และมาตรฐานอื่นๆ ของอเมริกา ออกแบบมาสำหรับการใช้งานที่มีแรงดันปานกลางและแรงดันสูงในอุตสาหกรรมปิโตรเลียม เคมี พลังงาน และอุตสาหกรรมอื่นๆ

ด้วยโครงสร้างสเตนเลสสตีลคุณภาพสูงและโลหะซีลแข็ง วาล์วจึงให้การซีลที่เชื่อถือได้ ใช้งานง่าย และอายุการใช้งานยาวนาน เข้ากันได้อย่างสมบูรณ์กับพิกัดแรงดันและหน้าแปลนมาตรฐานอเมริกัน ช่วยให้สามารถเชื่อมต่อท่อโดยตรงโดยไม่ต้องดัดแปลง

ด้วยคุณสมบัติเฉพาะที่ครบถ้วน การกระตุ้นที่ยืดหยุ่น และวัสดุเสริม สิ่งเหล่านี้สามารถแก้ไขจุดบกพร่องต่างๆ ได้อย่างมีประสิทธิภาพ เช่น ความเข้ากันได้ไม่ดี การปิดผนึกไม่เพียงพอ และอายุการใช้งานสั้น เป็นโซลูชั่นที่เชื่อถือได้สำหรับการควบคุมเปิด-ปิดในระบบไปป์ไลน์มาตรฐานของอเมริกา
