บัตเตอร์ฟลายวาล์วระบายอากาศสแตนเลส

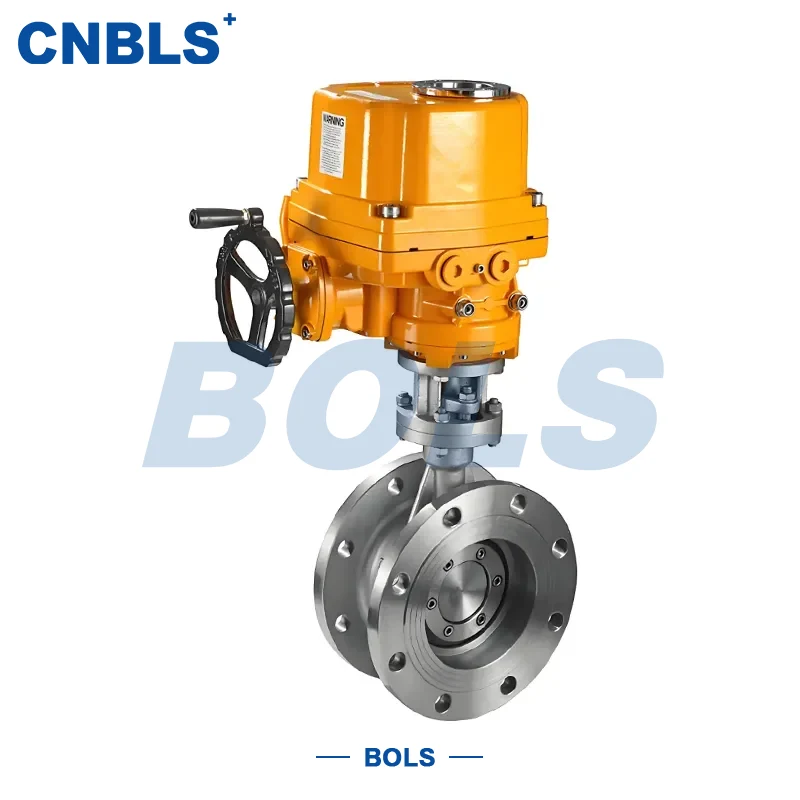

วาล์วปีกผีเสื้อระบายอากาศสแตนเลส D341W เป็นวาล์วปีกผีเสื้อแนวกลางที่ออกแบบมาโดยเฉพาะสำหรับระบบระบายอากาศทางอุตสาหกรรม ผลิตโดยใช้วัสดุสแตนเลส เช่น 304, 316, 304L และ 316L และเป็นไปตามซีรีส์ D341W และมาตรฐานอุตสาหกรรมที่เกี่ยวข้องสำหรับวาล์วปีกผีเสื้อระบายอากาศ วาล์วได้รับการติดตั้งในระบบท่อระบายอากาศผ่านการเชื่อมต่อแบบแปลน และขับเคลื่อนโดยการทำงานแบบแมนนวลหรือแอคชูเอเตอร์แบบเฟืองตัวหนอนเพื่อหมุนจาน ทำให้สามารถเปิด ปิด และปรับการไหลของตัวกลางที่เป็นก๊าซได้

เนื่องจากเป็นวาล์วปีกผีเสื้อระบายอากาศที่ทำจากสแตนเลสทั่วไป การออกแบบจึงได้รับการปรับให้เหมาะสมสำหรับสภาวะก๊าซที่มีแรงดันต่ำ เส้นผ่านศูนย์กลางขนาดใหญ่ มีฝุ่นและมีฤทธิ์กัดกร่อน ในขณะที่มั่นใจถึงประสิทธิภาพการปิดผนึกขั้นพื้นฐาน แต่ยังตรงตามข้อกำหนดของระบบระบายอากาศในด้านความสามารถในการไหล ความยืดหยุ่นในการดำเนินงาน และความเสถียรในระยะยาว

โครงสร้างและหลักการทำงาน

การออกแบบเส้นผ่านศูนย์กลาง

ก้านและจานมีเส้นกึ่งกลางเดียวกัน ดังนั้นจานจึงหมุนรอบแกนก้านระหว่างการทำงาน โครงสร้างที่เรียบง่ายและสมดุลช่วยลดแรงบิดในการเปิด และเหมาะอย่างยิ่งสำหรับการใช้งานระยะยาวในท่อระบายอากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

การเชื่อมต่อหน้าแปลน

ปลายทั้งสองด้านของตัววาล์วมีหน้าแปลนในตัวที่เข้ากันได้กับ GB/T 9113 หรือ ANSI B16.5 การติดตั้งทำได้ง่ายโดยใช้สลักเกลียว ช่วยให้มั่นใจได้ถึงตำแหน่งที่เชื่อถือได้และการบำรุงรักษาที่ง่ายดาย

การปิดผนึกเฉพาะการระบายอากาศ

“W” ใน D341W บ่งบอกถึงโครงสร้างประเภทการระบายอากาศที่ออกแบบมาเพื่อควบคุมการรั่วไหล แทนที่จะทำให้การรั่วไหลเป็นศูนย์ ตัวเลือกต่างๆ ได้แก่ ซีลโลหะแข็งหรือซีลคอมโพสิตโลหะ + ยางฟลูออโร ซึ่งช่วยลดการติดขัดที่เกิดจากฝุ่นหรือการขยายตัวทางความร้อน ในขณะที่ยังคงการทำงานที่ปลอดภัย

ตัวเลือกการดำเนินการ

ขนาดที่เล็กกว่า: การดำเนินการด้วยตนเองเพื่อความเรียบง่ายและการบำรุงรักษาง่าย

ขนาดกลางและขนาดใหญ่: แอคทูเอเตอร์เฟืองตัวหนอนสำหรับแรงบิดที่สูงขึ้น การทำงานที่ง่ายขึ้น และเหมาะสำหรับการควบคุมเหนือศีรษะหรือแบบรวมศูนย์

คุณสมบัติที่สำคัญ

ความสามารถในการปรับตัวของวัสดุที่แข็งแกร่ง

โครงสร้างเหล็กสแตนเลสให้ความต้านทานการกัดกร่อนและการเกิดออกซิเดชันที่ดีเยี่ยม เหมาะสำหรับก๊าซหุงต้มที่มีกำมะถัน ก๊าซที่เป็นกรด และสภาพแวดล้อมที่มีความชื้นสูง

ความต้านทานการไหลต่ำ

การออกแบบเส้นกึ่งกลางและแผ่นดิสก์แบบบางช่วยลดการอุดตันของการไหลของอากาศ ลดความต้านทานของระบบและการใช้พลังงาน

ค่าบำรุงรักษาที่ควบคุมได้

ด้วยส่วนประกอบที่น้อยลงและโครงสร้างการปิดผนึกที่ไม่ซับซ้อน การตรวจสอบและการบำรุงรักษาเป็นประจำจึงมีน้อยมาก ทำให้เหมาะสำหรับระบบระบายอากาศที่ทำงานอย่างต่อเนื่อง

ช่วงการทำงานกว้าง

ช่วงอุณหภูมิ: -30°C~400°C ช่วงแรงดัน: PN0.1~PN1.0MPaเหมาะสำหรับการระบายอากาศทางอุตสาหกรรมและการใช้งานก๊าซไอเสียส่วนใหญ่

เนื่องจากเป็นวาล์วปีกผีเสื้อระบายอากาศที่ทำจากสเตนเลสสตีล การออกแบบจึงให้ความสำคัญกับความเสถียรของระบบและความน่าเชื่อถือในระยะยาว

การใช้งาน

วาล์วปีกผีเสื้อระบายอากาศสแตนเลส D341W ใช้กันอย่างแพร่หลายใน:

โลหะวิทยา: เตาหลอม การเผาผนึก การเก็บฝุ่น และระบบจัดการก๊าซไอเสีย

อุตสาหกรรมพลังงาน: อากาศหม้อไอน้ำและระบบก๊าซไอเสีย ท่อกำจัดซัลเฟอร์ไรเซชัน และดีไนตริฟิเคชัน

อุตสาหกรรมเคมี: ประมวลผลระบบไอเสียด้วยก๊าซที่มีฤทธิ์กัดกร่อน

วัสดุก่อสร้างและซีเมนต์: การเก็บฝุ่นจากเตาเผา ระบบหมุนเวียนอากาศร้อน

วิศวกรรมสิ่งแวดล้อม: ระบบบำบัดและปล่อยก๊าซเสียจากอุตสาหกรรม

ในการใช้งานเหล่านี้ วาล์วปีกผีเสื้อระบายอากาศที่ทำจากสเตนเลสสตีลทำหน้าที่หลักในการแยก การควบคุม และการเปลี่ยนทิศทางการไหล แทนที่จะเป็นการควบคุมการซีลด้วยแรงดันสูง

พารามิเตอร์ทางเทคนิค

คำแนะนำในการเลือกและการใช้งาน

ข้อควรพิจารณาในการเลือกที่สำคัญ ได้แก่ :

องค์ประกอบปานกลางและการกัดกร่อน

ความดันการออกแบบและอุณหภูมิในการทำงาน

ขนาดท่อและพื้นที่ติดตั้ง

การมีฝุ่นสูง อุณหภูมิสูง หรือการทำงานต่อเนื่อง

สำหรับสภาพแวดล้อมที่มีฝุ่นมาก แนะนำให้ใช้จานสแตนเลสแบบมีรูพรุน สำหรับระบบก๊าซไอเสียที่มีอุณหภูมิสูง แนะนำให้ใช้ซีลโลหะแบบแข็งเพื่อเพิ่มเสถียรภาพ

บทสรุป

วาล์วปีกผีเสื้อระบายอากาศสแตนเลส D341W โดดเด่นด้วยโครงสร้างที่เชื่อถือได้ วัสดุที่มีความเสถียร และความสามารถในการปรับตัวที่แข็งแกร่ง เนื่องจากเป็นวาล์วปีกผีเสื้อระบายอากาศที่ทำจากสเตนเลสสตีลที่ได้มาตรฐาน จึงได้รับการออกแบบมาเพื่อตอบสนองข้อกำหนดด้านความปลอดภัยและการบำรุงรักษาในระยะยาวของระบบระบายอากาศทางอุตสาหกรรมและระบบก๊าซไอเสีย ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับโครงการวิศวกรรมและการบูรณาการอุปกรณ์
