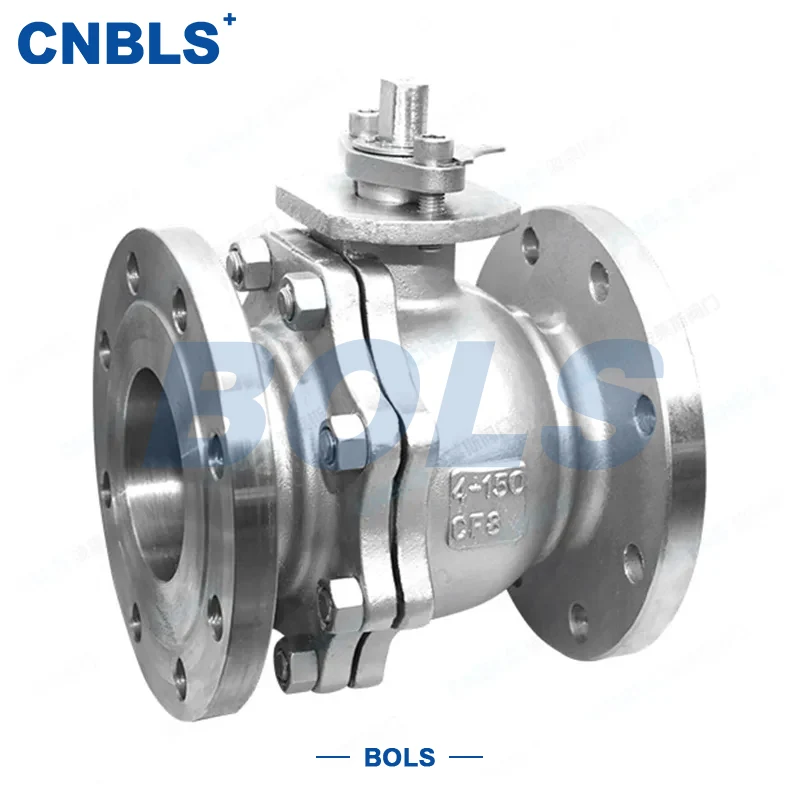

บอลวาล์วหน้าแปลนสแตนเลส ANSI

บอลวาล์วหน้าแปลนสเตนเลสสตีล ANSI เป็นวาล์วปิดเปิดสี่ส่วนที่ออกแบบและผลิตตามมาตรฐาน ANSI/ASME โดดเด่นด้วยตัวถังสแตนเลสทั้งชิ้นและการเชื่อมต่อแบบแปลน ANSI มีการใช้กันอย่างแพร่หลายในระบบท่อส่งน้ำมันระหว่างประเทศ

วาล์วทำงานผ่านการหมุน 90° ของลูกบอลเพื่อให้สามารถเปิด ปิด และควบคุมการไหลได้อย่างรวดเร็ว ส่วนประกอบหลัก ได้แก่ ตัวเครื่องทำจากสแตนเลส ทรงกลม ก้าน ที่นั่ง และแอคชูเอเตอร์เสริม (แบบแมนนวล แบบนิวแมติก หรือแบบไฟฟ้า) ต้องขอบคุณความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ และความแข็งแรงเชิงกลของสแตนเลสที่ดีเยี่ยม บอลวาล์วหน้าแปลนสแตนเลส ANSI จึงทำงานได้อย่างน่าเชื่อถือในสภาวะการบริการที่มีความต้องการและมีฤทธิ์กัดกร่อน

นิยมนำไปใช้ในระบบน้ำมันและก๊าซ ปิโตรเคมี การผลิตไฟฟ้า และระบบท่ออุตสาหกรรมทั่วไป

หลักการทำงาน

บอลวาล์วหน้าแปลนสแตนเลส ANSI ทำงานโดยการหมุนบอลผ่านก้าน:

เปิดเต็มที่: รูบอลอยู่ในแนวเดียวกับไปป์ไลน์ ทำให้การไหลราบรื่นและมีความต้านทานต่ำ

ปิดสนิท: บอลหมุน 90° เพื่อปิดกั้นการไหลอย่างสมบูรณ์

ตำแหน่งการควบคุม: ตำแหน่งตรงกลาง (0°–90°) ช่วยให้มีการควบคุมการไหลที่จำกัด

การออกแบบแบบหมุนควอเตอร์ที่เรียบง่ายนี้ช่วยให้บอลวาล์วหน้าแปลนสเตนเลสสตีล ANSI ทำงานได้อย่างรวดเร็ว ปิดสนิท และแรงดันตกน้อยที่สุด

คุณสมบัติที่สำคัญ

การปฏิบัติตามมาตรฐาน ANSI/API

ออกแบบตาม API 608 และ ANSI B16.34 ช่วยให้มั่นใจได้ถึงระดับความดัน-อุณหภูมิที่ชัดเจน และบูรณาการเข้ากับโครงการระดับนานาชาติได้อย่างง่ายดาย

โครงสร้างเหล็กสแตนเลสแบบเต็ม

มีจำหน่ายในวัสดุ F304, F316 และ F316L เพื่อจัดการกับตัวกลางที่มีฤทธิ์กัดกร่อน เช่น น้ำคลอรีน กรด ด่าง และบริการเปรี้ยว

การเชื่อมต่อแบบมีหน้าแปลนที่เชื่อถือได้

หน้าแปลน ANSI B16.5 RF หรือ RTJ ให้การติดตั้งที่ปลอดภัย การบำรุงรักษาง่าย และความเข้ากันได้ของไปป์ไลน์ที่ได้มาตรฐาน

โครงสร้างลูกเสริม

คลาส 150/300: โดยทั่วไปแล้วจะเป็นลูกบอลลอยน้ำ

คลาส 600 และสูงกว่า: โดยทั่วไปแล้วลูกบอลแบบยึดแหนบสำหรับแรงบิดที่ต่ำกว่า

ความยืดหยุ่นนี้ช่วยให้บอลวาล์วหน้าแปลนสเตนเลสสตีล ANSI ครอบคลุมช่วงแรงดันที่กว้าง

ตัวเลือกที่นั่งแบบยืดหยุ่น

ข้อมูลจำเพาะทางเทคนิคหลัก

มาตรฐานการออกแบบและการทดสอบ

เพื่อให้มั่นใจในความน่าเชื่อถือและความสามารถในการตรวจสอบย้อนกลับ บอลวาล์วหน้าแปลนสเตนเลสสตีล ANSI จึงเป็นไปตามข้อกำหนด:

การใช้งานทั่วไป

บอลวาล์วหน้าแปลนสแตนเลส ANSI ถูกนำมาใช้กันอย่างแพร่หลายใน:

โรงงานน้ำมันและปิโตรเคมี

การส่งก๊าซธรรมชาติ

การประมวลผลทางเคมีที่ดี

ระบบไฟฟ้าและไอน้ำ

ท่อส่งยาและอาหาร (ด้วยวัสดุที่เหมาะสม)

ท่ออุตสาหกรรมที่มีฤทธิ์กัดกร่อน

ให้ประสิทธิภาพการปิดที่เชื่อถือได้ในบริการที่มีแรงดันปานกลางถึงสูง

แนวทางการคัดเลือก

เพื่อประสิทธิภาพสูงสุด ให้พิจารณาสิ่งต่อไปนี้:

1. การจับคู่ระดับความดัน

เลือกคลาส 150/300/600 ตามแรงดันการออกแบบท่อและพิกัด ANSI B16.34

2. ความเข้ากันได้ของวัสดุ

3 การเลือกประเภทที่นั่ง

บริการสะอาด → เบาะนุ่ม

อุณหภูมิสูงหรือของแข็ง → ที่นั่งโลหะ

④ ตัวเลือกหันหน้าไปทางหน้าแปลน

บริการมาตรฐาน → RF

แรงดันสูงหรือข้อกำหนดการปิดผนึกสูง → RTJ

คำแนะนำในการติดตั้งและบำรุงรักษา

เพื่อยืดอายุการใช้งาน:

ติดตั้งหน้าแปลนตามมาตรฐาน ANSI B16.5 พร้อมระบบขันให้แน่น

ตรวจสอบรุ่นและระดับก่อนการติดตั้ง

ทำงานอย่างเคร่งครัดภายในช่วง 0°–90°

ตรวจสอบการบรรจุก้านและการปิดผนึกหน้าแปลนเป็นระยะ

ทาจาระบีที่ทนต่อการกัดกร่อนตามต้องการ

ระบายช่องวาล์วก่อนปิดเครื่องเป็นเวลานาน

การบำรุงรักษาอย่างเหมาะสมช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาวของบอลวาล์วหน้าแปลนสแตนเลส ANSI
