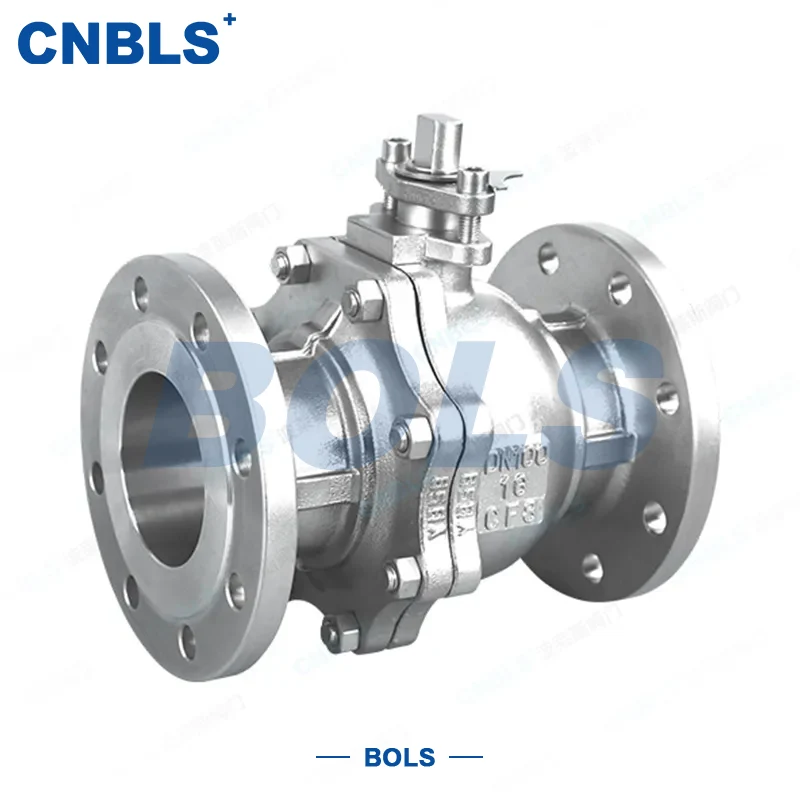

GB บอลวาล์วหน้าแปลนสแตนเลส

GB บอลวาล์วหน้าแปลนเหล็กสแตนเลสเป็นวาล์วปิดและควบคุมแบบหมุนที่ออกแบบและผลิตตามมาตรฐานแห่งชาติของจีน (GB) อย่างเคร่งครัด ผลิตจากสเตนเลสทั้งหมดที่มีการเชื่อมต่อแบบหน้าแปลนมาตรฐานแห่งชาติ สามารถปรับให้เข้ากับระบบท่ออุตสาหกรรมต่างๆ ในประเทศจีนได้โดยตรง

แกนวาล์วประกอบด้วยตัววาล์ว/ฝากระโปรงทำจากสแตนเลส บอลสแตนเลส ก้าน บ่าวาล์ว และตัวกระตุ้นแบบแมนนวล/นิวแมติก/ไฟฟ้าที่เป็นอุปกรณ์เสริม ส่วนประกอบทั้งหมดสอดคล้องกับมาตรฐานระดับชาติที่สอดคล้องกัน ทำให้มั่นใจได้ถึงความเสถียรของผลิตภัณฑ์และความเข้ากันได้

หลักการทำงานของมันเรียบง่ายและชัดเจน: ก้านขับเคลื่อนลูกบอลให้หมุนรอบแกนแนวตั้ง

● ที่ 0° รูกลมจะอยู่ในแนวเดียวกับเส้นทางการไหลของท่อ — วาล์วเปิดจนสุดเพื่อให้ตัวกลางไหลได้อย่างราบรื่น

● หลังจากหมุน 90° รูไม่อยู่ในแนวเดียวกับเส้นทางการไหล — วาล์วปิดสนิทและปิดกั้นตัวกลางอย่างแน่นหนา

● เมื่อหมุนระหว่าง 0° ถึง 90° ช่วยให้สามารถควบคุมการไหลได้อย่างแม่นยำ

มีทั้งฟังก์ชันการปิดเครื่องและการควบคุม เหมาะสำหรับสภาพการทำงานทางอุตสาหกรรมต่างๆ

คุณสมบัติผลิตภัณฑ์หลัก

สอดคล้องกับมาตรฐาน GB ความสามารถในการปรับตัวที่แข็งแกร่ง

ออกแบบและผลิตตามมาตรฐานระดับชาติหลักๆ รวมถึง GB/T 12237 และ GB/T 12224 การเชื่อมต่อแบบหน้าแปลนเป็นไปตาม GB/T 9113 ช่วยให้สามารถเชื่อมต่อโดยตรงกับไปป์ไลน์แบบหน้าแปลน GB หลักโดยไม่ต้องดัดแปลง ทำให้มั่นใจได้ว่าการติดตั้งจะง่ายและมีประสิทธิภาพ

โครงสร้างเหล็กสแตนเลสทั้งหมด ประสิทธิภาพดีเยี่ยม

ผลิตจากสแตนเลส 304/316/316L โดดเด่นด้วยความทนทานต่อการกัดกร่อน ทนต่ออุณหภูมิสูง และทนต่อการสึกหรอ สามารถให้บริการสื่อที่มีฤทธิ์กัดกร่อนได้เพื่ออายุการใช้งานที่ยาวนานโดยไม่เกิดสนิมหรือความเสียหาย

การทำงานที่รวดเร็ว การควบคุมที่แม่นยำ

การออกแบบเปิด-ปิดแบบหมุน 90°:

● ประเภทแมนนวล: เวลาเปิด-ปิด ≤ 30 วินาที

● ประเภทนิวเมติก: ≤ 5 วินาที

● ประเภทไฟฟ้า: ≤ 10sช่วงการควบคุมการไหลกว้างพร้อมอัตราส่วนการหมุน 100:1 เพื่อการควบคุมการไหลที่แม่นยำ

การปิดผนึกที่เชื่อถือได้ ปราศจากการรั่วไหล

มีให้เลือกทั้งแบบซีลอ่อน (PTFE/EPDM/PPL) และแบบซีลแข็ง (Stellite Alloy hardfacing) พื้นผิวการซีลได้รับการตัดเฉือนอย่างแม่นยำ และโครงสร้างก้านซีลด้านหลังช่วยป้องกันการรั่วไหลจากภายนอกได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในความปลอดภัยของท่อ

โครงสร้างที่ยืดหยุ่น ความเข้ากันได้กว้าง

รองรับโครงสร้างลูกบอลลอยและลูกบอลคงที่:

● ลูกลอย: สำหรับแรงดันปานกลางและต่ำ (PN16~PN40) เส้นผ่านศูนย์กลางเล็กและกลาง — โครงสร้างเรียบง่าย คุ้มต้นทุน

● บอลคงที่: สำหรับแรงดันสูง (PN63 ขึ้นไป) เส้นผ่านศูนย์กลางขนาดใหญ่ — แรงบิดในการทำงานต่ำ การปิดผนึกที่มั่นคง การควบคุมแบบแมนนวล นิวเมติก และไฟฟ้ามีไว้สำหรับสถานการณ์การติดตั้งที่แตกต่างกัน

ข้อมูลจำเพาะหลัก

สถานการณ์การใช้งาน

ด้วยความต้านทานการกัดกร่อนที่ยอดเยี่ยม ทนต่ออุณหภูมิสูง และความเข้ากันได้ของ GB ทำให้บอลวาล์วหน้าแปลนเหล็กสแตนเลส GB ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมภายในประเทศต่างๆ โดยเป็นส่วนประกอบสำคัญสำหรับการปิดปานกลาง การควบคุมและการเบี่ยงเบน

การใช้งานทั่วไป ได้แก่:

● อุตสาหกรรมปิโตรเคมี: น้ำมันดิบ น้ำมันกลั่น วัตถุดิบเคมี โดยเฉพาะสารกัดกร่อนที่ประกอบด้วยกำมะถัน คลอรีน

● น้ำประปาและการระบายน้ำของเทศบาล: น้ำประปา การบำบัดน้ำเสีย น้ำที่มีคลอรีน

● สารเคมีขั้นสูง เภสัชภัณฑ์ และอาหารแปรรูป: รุ่น 316L สำหรับการใช้งานที่มีความบริสุทธิ์สูง มีฤทธิ์กัดกร่อน และถูกสุขลักษณะ

● อุตสาหกรรมพลังงาน: ไอน้ำ น้ำหล่อเย็นภายใต้อุณหภูมิสูงและแรงดันปานกลาง/สูง

● สาขาอื่นๆ: ก๊าซธรรมชาติ แอลพีจี โลหะวิทยา เหมืองแร่ และท่อที่มีฤทธิ์กัดกร่อนอื่นๆ

คู่มือการเลือก

การดำเนินงานและการบำรุงรักษา

หมายเหตุการติดตั้ง

● ก่อนการติดตั้ง: ตรวจสอบรุ่น ความดัน วัสดุ เส้นผ่านศูนย์กลาง ประเภทซีล และหน้าหน้าแปลนตรงกับท่อ ตรวจสอบรอยแตก สนิม และการหมุนของก้านเรียบ

● การติดตั้งหน้าแปลน: สอดคล้องกับ GB 50235 และ GB/T 9113 ใช้ปะเก็นที่ตรงกัน ขันโบลต์ให้แน่นในแนวทแยงและสม่ำเสมอเพื่อหลีกเลี่ยงการเสียรูปหรือการรั่วไหลของหน้าแปลน ทำความสะอาดพื้นผิวซีลก่อนการติดตั้ง

กฎการดำเนินงาน

● เปิด/ปิด: ให้หมุนภายใน 0°–90° เพื่อหลีกเลี่ยงความเสียหาย ปรับการไหลช้าๆ

● นิวเมติก/ไฟฟ้า: สั่งให้แอคชูเอเตอร์ควบคุมก่อนเพื่อให้แน่ใจว่ามีการซิงโครไนซ์สัญญาณก่อนดำเนินการ

การบำรุงรักษาตามปกติ

● การตรวจสอบตามปกติ: ตรวจสอบหน้าแปลน ฝากระโปรง และซีลก้านว่ามีการรั่วไหลหรือไม่ ขันให้แน่นหรือเปลี่ยนชิ้นส่วนตามความจำเป็น

● การหล่อลื่น: ทาจาระบีที่เข้ากันได้กับสเตนเลสสตีลกับสเต็มแพ็คและแบริ่ง ทำความสะอาดภายในเป็นระยะ เปลี่ยนลูกบอล/ที่นั่งที่สึกหรอ

● เงื่อนไขพิเศษ: ใช้วัสดุที่ทนต่อการกัดกร่อนสำหรับการให้บริการที่มีรสเปรี้ยว วาล์วซีลแข็งป้องกันไฟสำหรับพื้นที่ติดไฟ ซีลและจาระบีอุณหภูมิต่ำสำหรับบริการแช่แข็ง

● สำหรับวาล์วที่ไม่ได้ใช้งานยาว: กำหนดให้ไม่มีการโหลด ทำความสะอาดเศษซาก และทำการทดสอบการซีลอย่างง่ายก่อนรีสตาร์ท

มาตรฐานการออกแบบและการผลิต

GB บอลวาล์วหน้าแปลนเหล็กสแตนเลสได้รับการออกแบบ ผลิต และตรวจสอบตาม:

● การออกแบบวาล์ว: GB/T 12224, GB/T 12237, GB/T 13927

● โครงสร้างและหน้าแปลน: GB/T 12221, GB/T 9113

● วัสดุ: GB/T 1220, GB/T 13401, GB/T 17491
