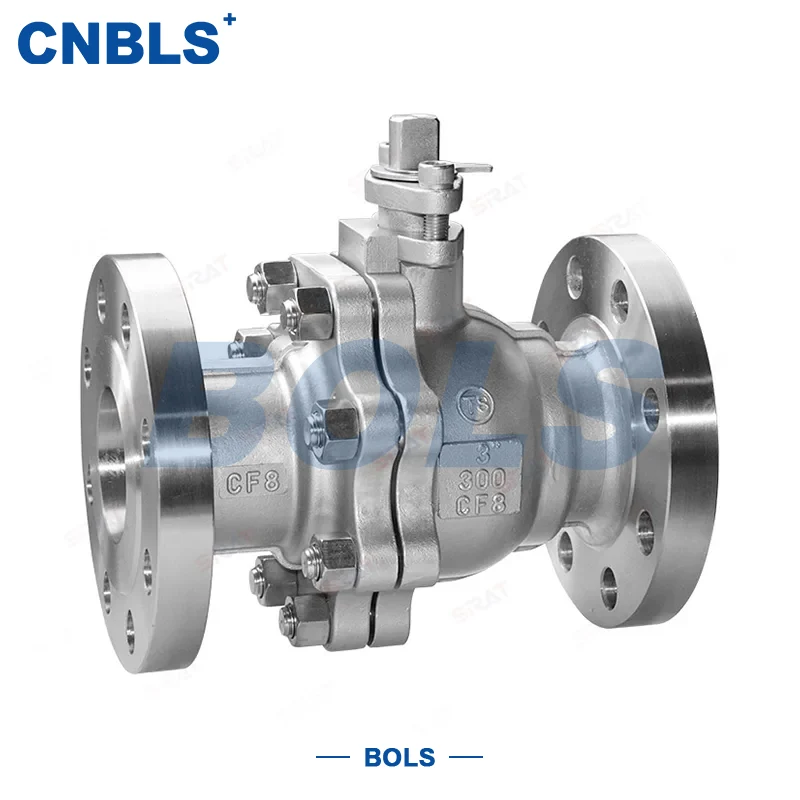

บอลวาล์วรวม สเตนเลสสตีล ANSI

บอลวาล์วรวมสแตนเลส ANSI ได้รับการออกแบบและผลิตตามมาตรฐาน ANSI B16.34 อย่างเคร่งครัด มีโครงสร้างการหล่อแบบรวมของลูกบอลและก้าน ขจัดชิ้นส่วนเชื่อมต่อแบบแยกส่วนแบบดั้งเดิม เพื่อการออกแบบที่กะทัดรัดยิ่งขึ้น ความแข็งแกร่งที่สูงขึ้น และการปิดผนึกที่เชื่อถือได้มากขึ้น

ด้วยทางไหลผ่านตรง วาล์วจึงมีความต้านทานการไหลต่ำและการทำงานที่รวดเร็ว ช่วยให้สามารถควบคุมตัวกลางในท่อเปิดแบบเต็มและปิดได้อย่างรวดเร็ว วาล์วนี้มาพร้อมกับวัสดุสแตนเลสและโครงสร้างการปิดผนึกต่างๆ วาล์วจึงมอบประสิทธิภาพที่มั่นคงภายใต้สภาวะที่มีฤทธิ์กัดกร่อน อุณหภูมิสูง และแรงดันสูง ทำให้เป็นวาล์วควบคุมที่สำคัญสำหรับปิโตรเลียม เคมี ก๊าซธรรมชาติ การบำบัดน้ำ อาหาร ยา และอุตสาหกรรมอื่น ๆ

โครงสร้างหลักและคุณสมบัติ

โครงสร้างการหล่อแบบอินทิกรัล

● บอลและก้านหล่อจากสแตนเลสในตัว โดยไม่ต้องเชื่อมหรือต่อเกลียวเพิ่มเติม

● ความแข็งแกร่งของโครงสร้างสูงและศูนย์กลาง ลดความเสี่ยงของการยึดและการรั่วไหลได้อย่างมีประสิทธิภาพ

● ขนาดกะทัดรัด เหมาะสำหรับการวางท่อที่มีพื้นที่จำกัด

ประสิทธิภาพการไหลที่ดีเยี่ยม

● ช่องทางการไหลแบบ S-type แบบตรงที่มีการสูญเสียแรงดันต่ำและความสามารถในการไหลขนาดใหญ่

● ค่าสัมประสิทธิ์การไหลสูง Cv เหนือกว่าโกลปวาล์วและวาล์วประตูทั่วไปที่มีขนาดเท่ากัน

ความต้านทานการกัดกร่อนที่แข็งแกร่งและอายุการใช้งานยาวนาน

● ตัวเครื่อง ลูกกลม ก้าน และตัวยึดล้วนมีจำหน่ายในแบบสแตนเลส

● เหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อน รวมถึงกรด ด่าง เกลือ น้ำมัน ก๊าซ และไอน้ำ

● ดูเพล็กซ์สแตนเลส ฮาสเตลลอย และโลหะผสมอื่นๆ สำหรับสภาวะที่มีอุณหภูมิสูง แรงดันสูง และมีการกัดกร่อนสูง

การปิดผนึกที่เชื่อถือได้และการใช้งานที่หลากหลาย

● มีลูกบอลลอย / โครงสร้างลูกบอลคงที่

● ซีลแบบอ่อน (PTFE/RPTFE) และซีลแบบแข็งที่เป็นโลหะ (Stellite Alloy) สำหรับความต้องการอุณหภูมิที่แตกต่างกัน

● อัตราการรั่วไหลเป็นไปตาม API 6D Class Ⅵ

หลายมาตรฐาน, หลายการกระตุ้น, การเชื่อมต่อหลายจุด

● สอดคล้องกับมาตรฐานสากล รวมถึง API 6D, ANSI B16.34, ANSI B16.5

● การกระตุ้นเต็มรูปแบบ: แบบแมนนวล, เฟืองตัวหนอน, นิวแมติก, ไฟฟ้า

● การเชื่อมต่อหลายแบบ: แบบหน้าแปลน แบบเกลียว แบบเชื่อมชน เพื่อการติดตั้งที่หน้างานได้ง่าย

พารามิเตอร์ทางเทคนิคหลัก

การกำหนดค่าวัสดุหลัก

การใช้งานทั่วไป

ด้วยโครงสร้างที่ครบวงจร โครงสร้างที่เป็นสแตนเลสทั้งหมด และการออกแบบที่มีมาตรฐานสูง บอลวาล์วรวมสแตนเลส ANSI จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมที่ต้องการการปิดผนึกที่เข้มงวด ความน่าเชื่อถือ และความต้านทานการกัดกร่อน:

● น้ำมันและก๊าซ: ท่อรวบรวม ชุดประกอบหลุมผลิต สถานีแปรรูปน้ำมันและก๊าซ (ปลอดภัยจากอัคคีภัย ป้องกันกำมะถัน ได้รับการรับรอง API 6D)

● อุตสาหกรรมเคมีภัณฑ์: การขนส่งกรด ด่าง เกลือ ตัวทำละลาย และสารเคมีที่มีฤทธิ์กัดกร่อน

● การบำบัดน้ำและการคุ้มครองสิ่งแวดล้อม: น้ำดิบ น้ำเสีย น้ำบริสุทธิ์ ระบบกรองน้ำทะเล

● วิศวกรรมกำลัง: น้ำป้อนหม้อไอน้ำ น้ำหมุนเวียน ระบบบำบัดน้ำเคมี

● อาหารและยา: สื่อที่ถูกสุขลักษณะ ไอน้ำ ทำความสะอาดท่อ (ไม่มีช่องว่าง ทำความสะอาดง่าย)

● การทำกระดาษ การพิมพ์และการย้อมสี โลหะวิทยา: อุณหภูมิสูง มีอนุภาค สารละลายและของเหลวที่มีฤทธิ์กัดกร่อน

คำแนะนำในการคัดเลือก

การจับคู่สื่อและวัสดุ

● การกัดกร่อนทั่วไป: ซีรีส์ 304 / CF8

● การกัดกร่อนปานกลางถึงสูง: ซีรีส์ 316L / CF3M

● แรงดันสูงและการกัดกร่อนอย่างรุนแรง: สเตนเลสดูเพล็กซ์ 2205

● สื่อที่มีอนุภาค: ควรใช้ซีลโลหะแข็ง

การเลือกอุณหภูมิและซีล

● ≤ 232°C: ซีลอ่อน PTFE / RPTFE (คุ้มค่า)

● ＞ 232°C: ซีลโลหะแข็ง (โลหะผสม Stellite)

ความดันและความปลอดภัยของระบบ

● เลือกคลาสที่สอดคล้องกันตามแรงกดดันการออกแบบ แนะนำให้ใช้ค่าความดัน 10%~20%

● สำหรับบริการน้ำมัน ก๊าซ และบริการอันตราย: ควรเลือกใช้ผลิตภัณฑ์ที่ได้รับการรับรอง API 6D, API 6FA (ป้องกันอัคคีภัย ป้องกันกำมะถัน)

การสั่งงานและการติดตั้ง

● รูขนาดเล็ก ใช้งานแบบแมนนวล: วงล้อหมุนโดยตรง

● รูเจาะขนาดใหญ่ แรงบิดสูง: การทำงานของเฟืองตัวหนอน

● การควบคุมระยะไกล / อัตโนมัติ: แอคชูเอเตอร์แบบนิวแมติกหรือแบบไฟฟ้า

การติดตั้ง การใช้งาน และการบำรุงรักษา

การติดตั้งและการใช้งาน

● ก่อนการติดตั้ง ให้ตรวจสอบรุ่น ความดัน ขนาด และเงื่อนไขการบริการ ตรวจสอบให้แน่ใจว่าตัวเครื่องสแตนเลสไม่เสียหาย

● เปิด/ปิดช้าๆ เพื่อหลีกเลี่ยงค้อนน้ำ

● สำหรับวาล์วนิวแมติก/ไฟฟ้า ให้ตรวจสอบว่าการจ่ายอากาศ แหล่งจ่ายไฟ และสัญญาณควบคุมเป็นปกติก่อนใช้งาน

● ห้ามใช้บริการที่มีแรงดันเกิน อุณหภูมิเกิน และโอเวอร์โหลดโดยเด็ดขาด

การบำรุงรักษาตามปกติ

● ตรวจสอบการรั่วที่พื้นผิวซีล ต่อมบรรจุ และข้อต่อหน้าแปลนเป็นประจำ

● ตรวจสอบแอคทูเอเตอร์เป็นระยะเพื่อให้แน่ใจว่าไม่มีการยึด การรั่วของอากาศ หรือไฟฟ้ารั่ว

● หล่อลื่นก้านและเฟืองตัวหนอนอย่างสม่ำเสมอเพื่อให้การทำงานราบรื่น

● สำหรับวาล์วที่ไม่ได้ใช้งานยาว ให้ระบายสื่อ ป้องกันความชื้นและฝุ่น และป้องกันการกัดกร่อนของชิ้นส่วนสแตนเลส
