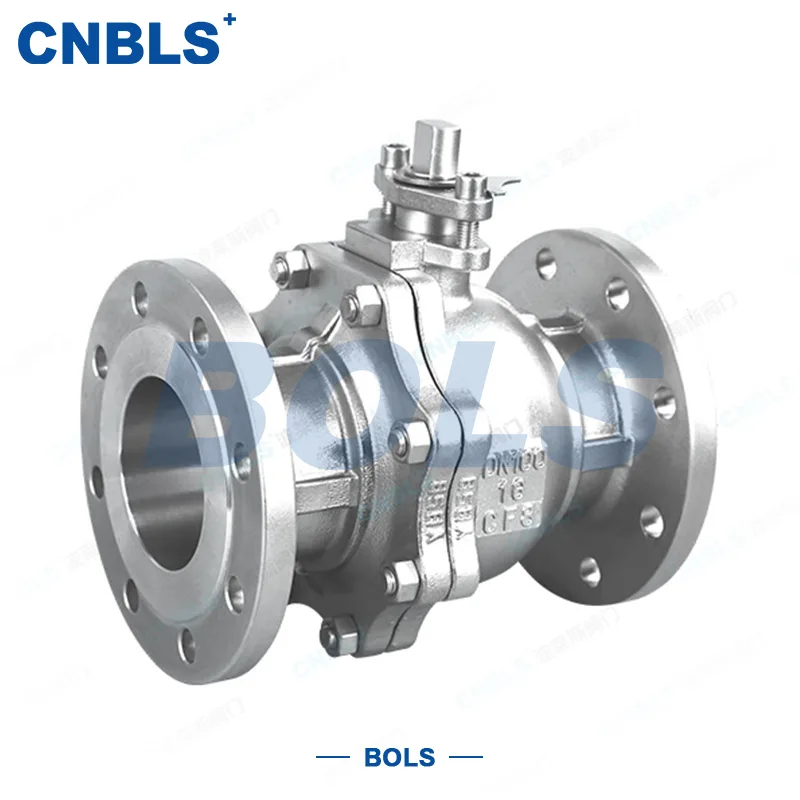

GB บอลวาล์วหน้าแปลน

GB Flange Ball Valve เป็นวาล์วควบคุมของเหลวทางอุตสาหกรรมหลักที่มีการเชื่อมต่อหน้าแปลนมาตรฐานระดับชาติ ซึ่งทำให้ทราบถึงการควบคุมการเปิด-ปิดและการไหลของท่อผ่านการหมุน 90° ของแกนบอล และเป็นหนึ่งในวาล์วปิดกระแสหลักที่ใช้กันอย่างแพร่หลายมากที่สุดในระบบท่อส่งอุตสาหกรรมทั่วโลก

วาล์วนี้ส่วนใหญ่ประกอบด้วยส่วนประกอบหลัก ได้แก่ ตัววาล์ว บอลลอย ก้านวาล์ว บ่าวาล์ว ชุดซีล และปลายหน้าแปลนมาตรฐานแห่งชาติ นอกเหนือจากการสั่งงานด้วยมือแบบมาตรฐานแล้ว ยังสามารถติดตั้งเฟืองตัวหนอน ระบบนิวแมติก ไฟฟ้า และไฮดรอลิกได้อีกด้วย เพื่อให้เป็นไปตามข้อกำหนดการควบคุมอัตโนมัติสำหรับสภาพการทำงานในอุตสาหกรรมต่างๆ มีข้อดีหลักของการเปิดและปิดที่รวดเร็ว ความต้านทานของเหลวต่ำมาก โครงสร้างกะทัดรัด การปิดผนึกสองทิศทางที่เชื่อถือได้ ความเข้ากันได้ของสื่อกว้าง และการติดตั้งและบำรุงรักษาที่สะดวก ด้วยประสิทธิภาพการทำงานในระยะยาวที่มั่นคงและความสามารถในการปรับตัวที่แข็งแกร่งต่อสภาพการทำงานที่ซับซ้อน GB Flange Ball Valve ได้กลายเป็นส่วนประกอบสำคัญที่ขาดไม่ได้ในระบบส่งผ่านและควบคุมของไหลทางอุตสาหกรรม

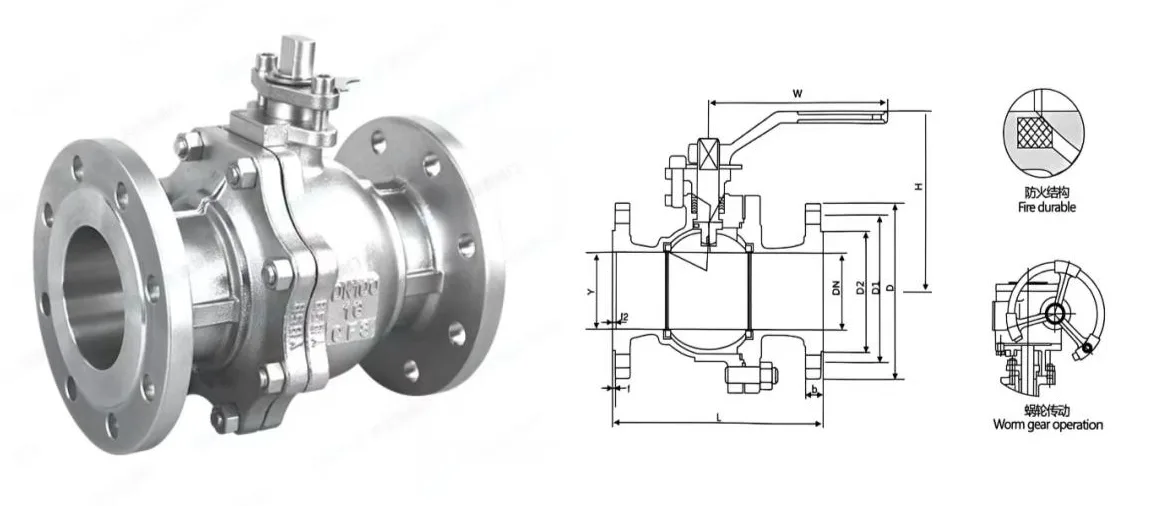

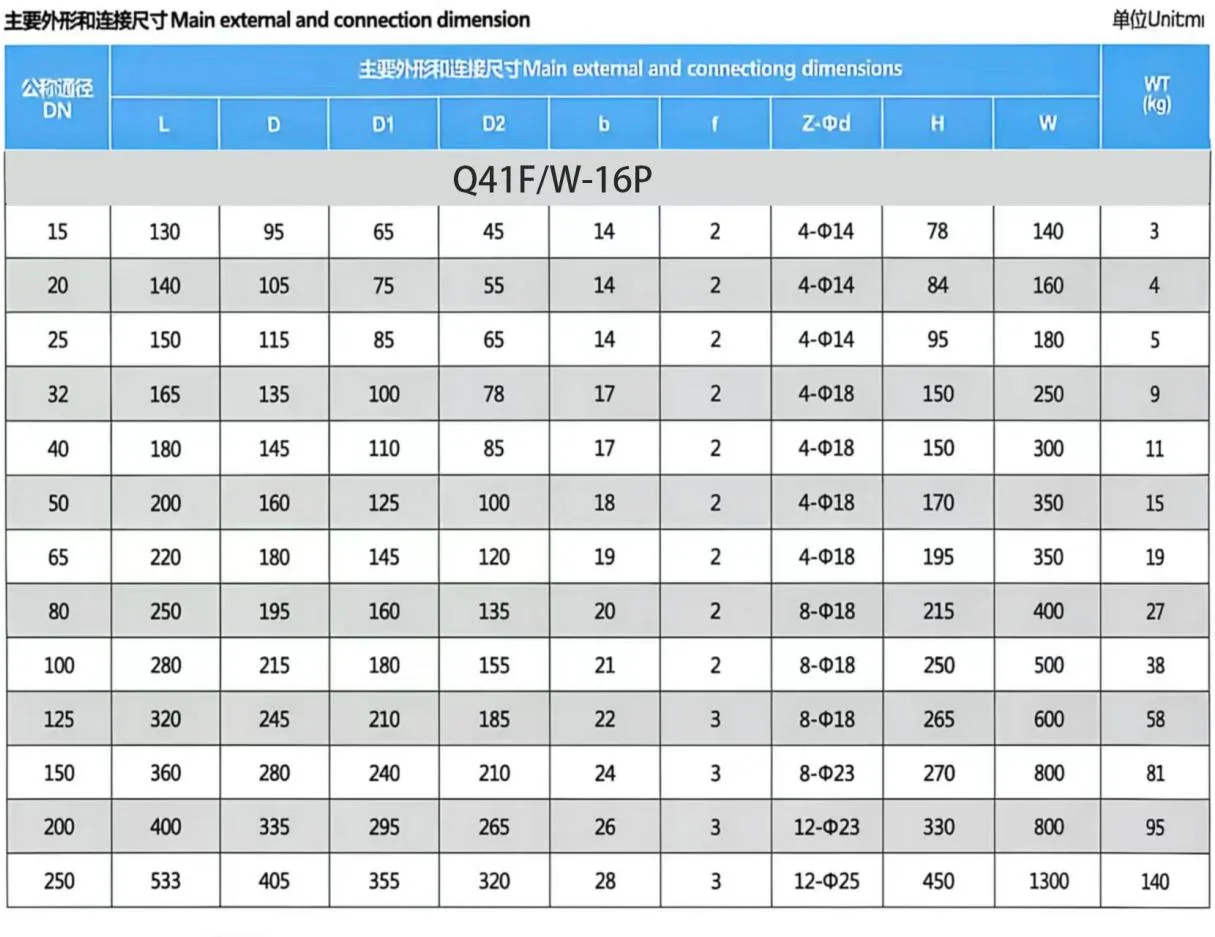

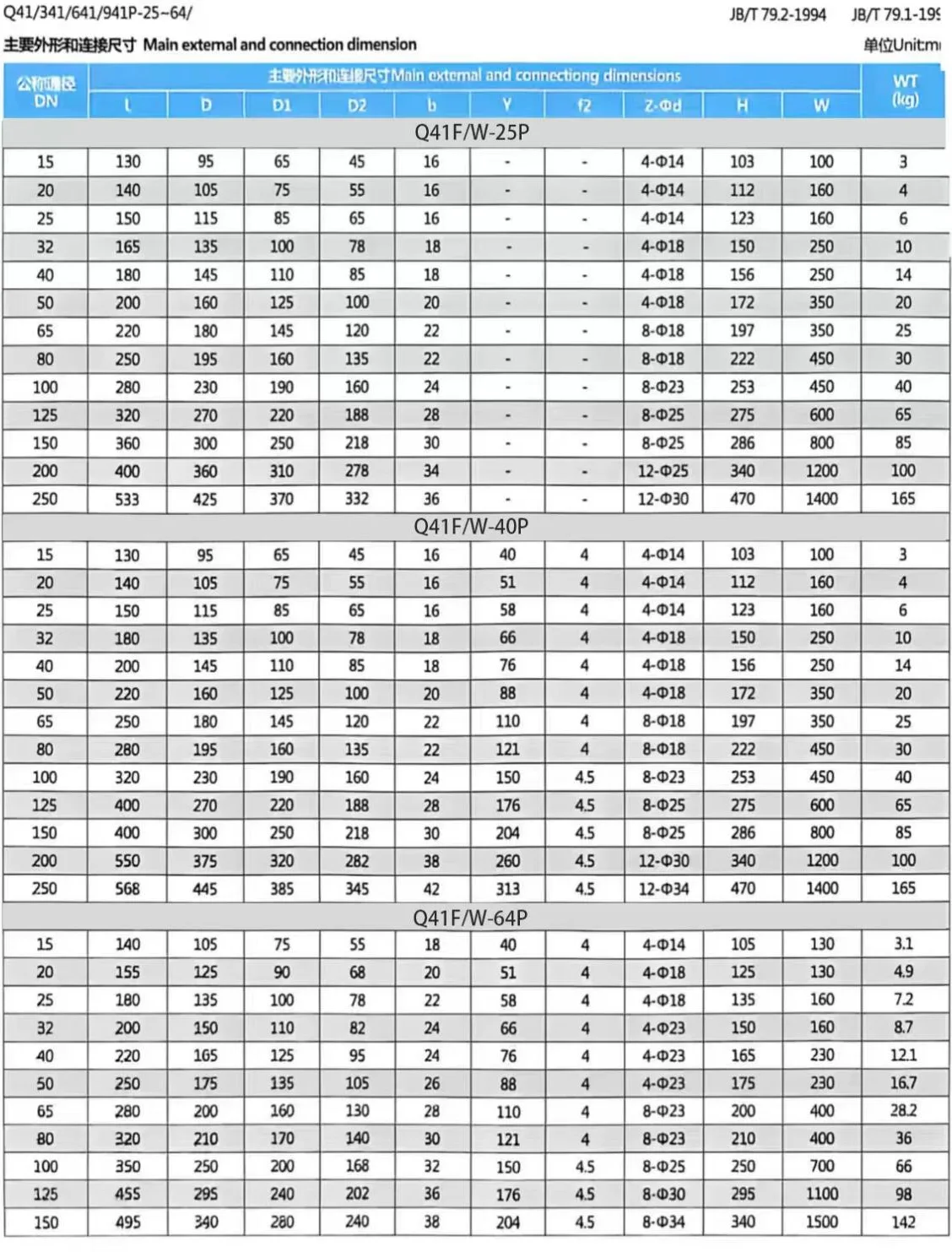

ข้อมูลจำเพาะของผลิตภัณฑ์

มาตรฐานการใช้งาน

อุตสาหกรรมการใช้งานหลัก

● น้ำมันและก๊าซ การกลั่นปิโตรเคมี และการส่งผ่านท่อทางไกล

● การผลิตไฟฟ้า (วงจรน้ำ ไอน้ำ และน้ำมันในโรงไฟฟ้าพลังความร้อนและนิวเคลียร์)

● โลหะวิทยา การทำกระดาษ และการผลิตสิ่งทอ

● การประปาเทศบาล การทำความร้อนของเขต และการบำบัดน้ำเสีย

หลักการทำงาน

หลักการทำงานของบอลวาล์วหน้าแปลน GB ขึ้นอยู่กับการเคลื่อนที่แบบหมุน 90° ของแกนบอลที่ขับเคลื่อนโดยก้านวาล์ว เพื่อให้เกิดการเปิดแบบเต็ม การปิดแบบเต็ม และการควบคุมการไหลที่แม่นยำของไปป์ไลน์:

สถานะเปิดเต็ม

เมื่อก้านวาล์วขับเคลื่อนลูกบอลให้หมุน 90° เพื่อให้รูทะลุของลูกบอลอยู่ในแนวเดียวกับแกนท่ออย่างสมบูรณ์ ช่องการไหลจะเชื่อมต่อกันอย่างสมบูรณ์ ในเวลานี้ ความต้านทานของของไหลมีน้อยมาก และตัวกลางสามารถผ่านตัววาล์วได้โดยแทบไม่สูญเสียแรงดันเลย

สถานะปิดเต็ม

เมื่อก้านวาล์วขับเคลื่อนลูกบอลให้หมุน 90° ในทิศทางย้อนกลับ รูทะลุของลูกบอลจะตั้งฉากกับแกนท่อโดยสิ้นเชิง แกนลูกบอลถูกกดอย่างแน่นหนากับบ่าวาล์วด้วยแรงดันปานกลางของท่อ ทำให้เกิดซีลที่ไม่มีการรั่วไหลที่เชื่อถือได้ และการไหลของตัวกลางจะถูกตัดออกอย่างสมบูรณ์

สถานะการควบคุมการไหล

เมื่อลูกบอลถูกหมุนไปที่มุมใดๆ ระหว่าง 0° ถึง 90° พื้นที่การไหลที่มีประสิทธิผลระหว่างรูทะลุของลูกบอลและท่อสามารถปรับได้อย่างไม่มีขั้นตอน เพื่อให้สามารถควบคุมอัตราการไหลของตัวกลางและแรงดันท่อได้อย่างแม่นยำ ตรงตามข้อกำหนดสภาพการทำงานที่แปรผันของกระบวนการทางอุตสาหกรรม
