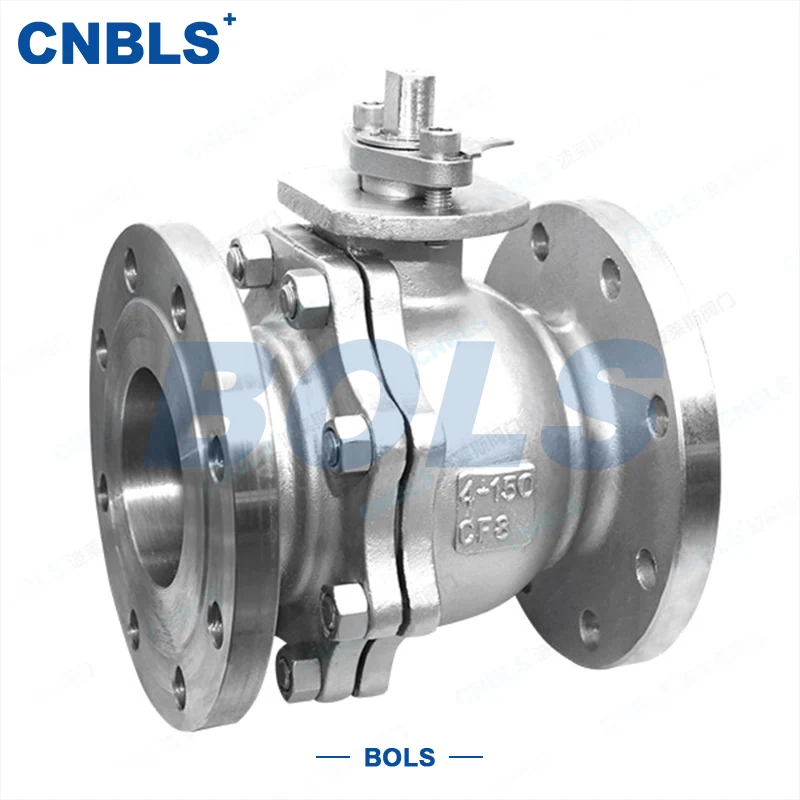

บอลวาล์วหน้าแปลน ANSI

บอลวาล์วหน้าแปลน ANSI (ยี่ห้อ: Bolaisi) เป็นวาล์วปิดทางอุตสาหกรรมที่มีการเชื่อมต่อแบบหน้าแปลนและมีลูกบอลเป็นองค์ประกอบเปิดและปิดหลัก ส่วนใหญ่จะใช้สำหรับการควบคุมการเปิด-ปิดอย่างรวดเร็วและการสลับทิศทางการไหลของของไหลในท่ออุตสาหกรรม ผลิตภัณฑ์มีให้เลือกใช้โครงสร้างหลัก 2 ประเภท ได้แก่ บอลวาล์วลอย และบอลวาล์วติดแหนบ สามารถเลือกวัสดุ ประเภทการซีล และโหมดการกระตุ้นที่แตกต่างกันได้อย่างยืดหยุ่นตามสภาพการทำงาน ทำให้เหมาะสำหรับการใช้งานท่ออุตสาหกรรมทั่วไปอย่างกว้างขวาง

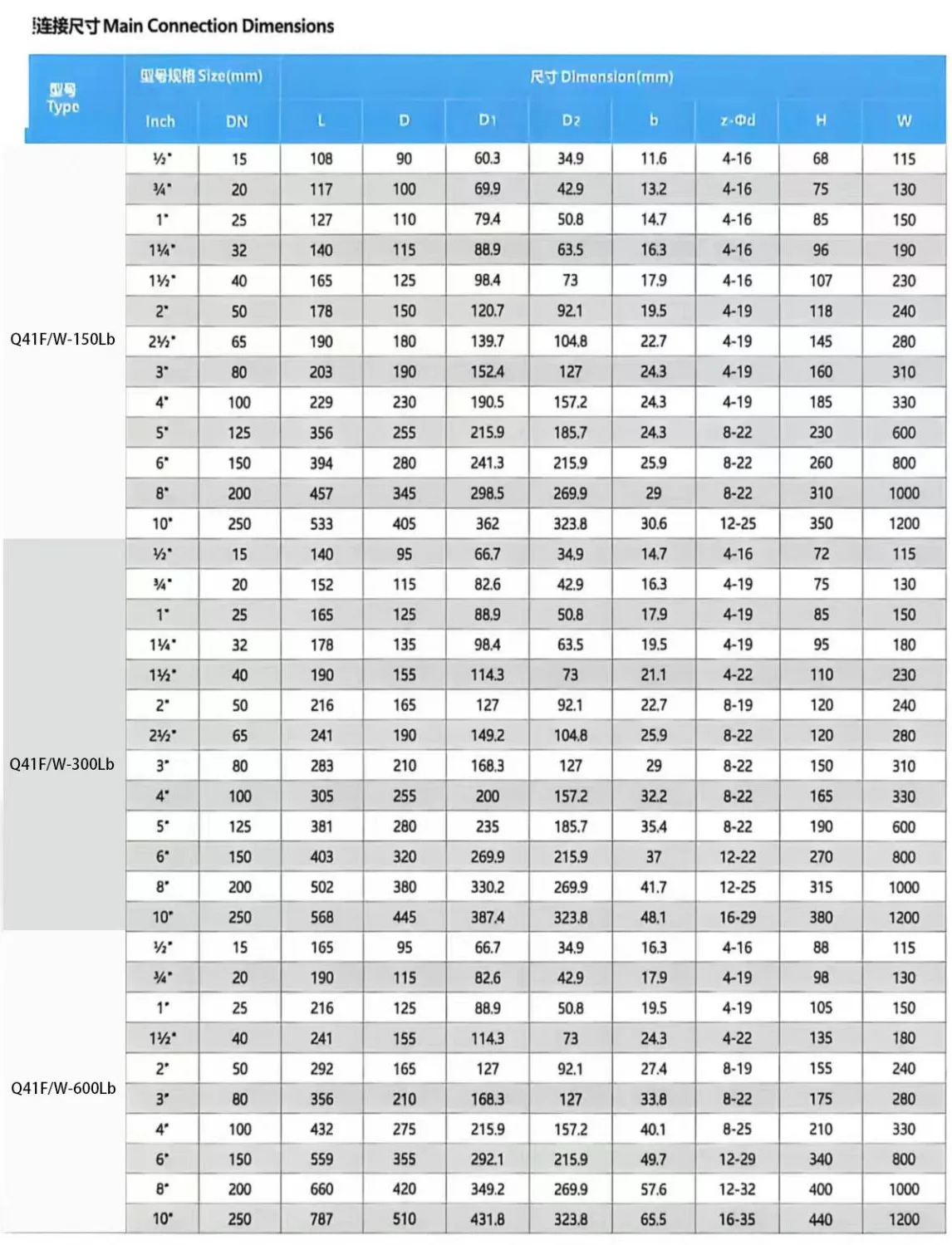

พารามิเตอร์ทางเทคนิคหลัก

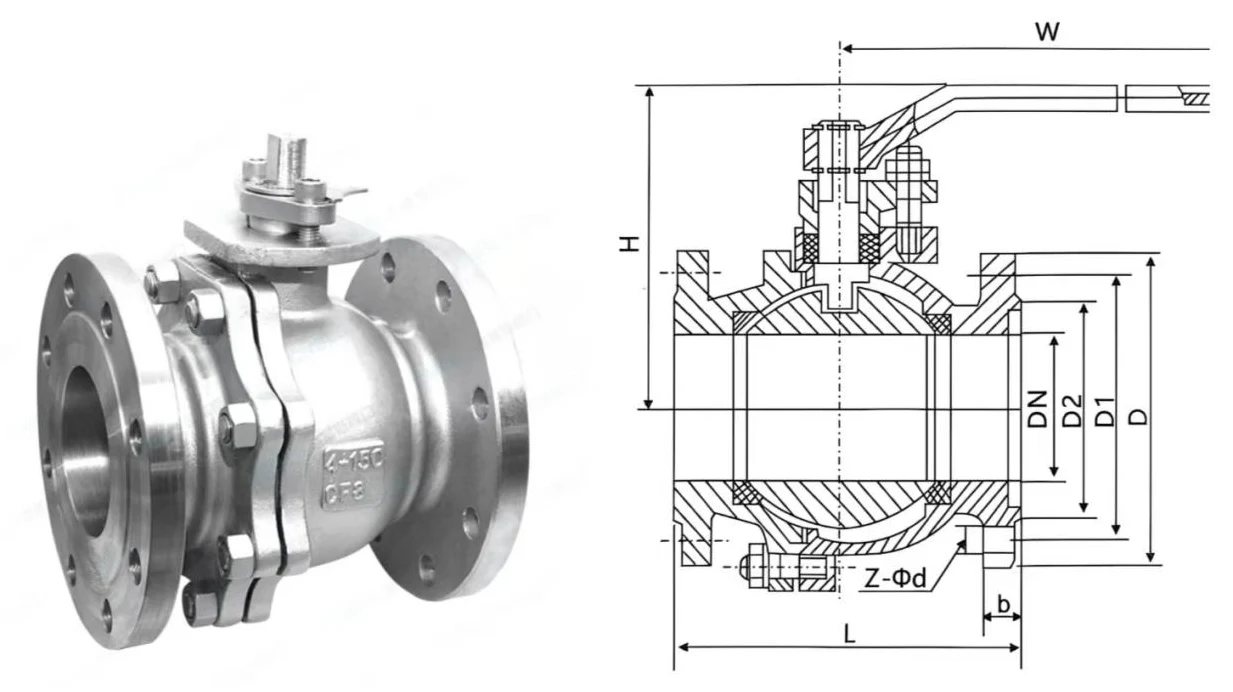

ส่วนประกอบโครงสร้างหลัก

ผลิตภัณฑ์ใช้การออกแบบแบบโมดูลาร์และประกอบด้วยโมดูลหลัก 6 โมดูล ซึ่งสามารถจับคู่ได้อย่างยืดหยุ่นตามสภาพการทำงาน:

● ตัววาล์ว: มีให้เลือกทั้งแบบ 2 ชิ้น 3 ชิ้น และโครงสร้างชิ้นเดียว โดยเป็นฐานรองรับแรงดันและการติดตั้งหลัก เพื่อตอบสนองความต้องการในการบำรุงรักษาและการติดตั้งที่แตกต่างกัน

● องค์ประกอบการปิดบอล: ลูกบอลหมุนที่มีรูทะลุโคแอกเชียล ทำหน้าที่เป็นส่วนประกอบควบคุมหลักสำหรับการควบคุมการไหล ช่วยให้เปิดและปิดได้เต็มที่ผ่านการหมุน

● ชุดซีล: ประกอบด้วยซีลแบบอ่อน (PTFE) และแบบซีลแบบแข็งที่สร้างซีลภายในด้วยลูกบอล การบรรจุที่เข้าคู่กันช่วยให้มั่นใจได้ว่ามีการปิดผนึกภายนอกระหว่างก้านและตัววาล์วเพื่อป้องกันการรั่วไหลในระดับปานกลาง

● ก้านวาล์ว: ส่วนประกอบเกียร์ที่เชื่อมต่อแอคชูเอเตอร์และลูกบอล ขับเคลื่อนลูกบอลให้หมุน 90° เพื่อเปิดและปิด

● แอคชูเอเตอร์: การกำหนดค่ามาตรฐานเป็นแบบคันโยกแบบแมนนวล เฟืองตัวหนอน ตัวกระตุ้นแบบนิวแมติกและแบบไฟฟ้าเป็นอุปกรณ์เสริมสำหรับความต้องการการควบคุมอัตโนมัติที่แตกต่างกัน

หลักการทำงาน

วาล์วควบคุมการเปิดและปิดท่อโดยการหมุนลูกบอล 90° รอบแกนก้าน:

● เปิดเต็มที่: รูกลมมีลักษณะโคแอกเชียลเต็มที่กับเส้นทางการไหลของท่อ ทำให้ของเหลวไหลผ่านได้โดยไม่มีสิ่งกีดขวางและมีความต้านทานการไหลต่ำมาก

● ปิดสนิท: รูบอลตั้งฉากกับเส้นทางการไหลของท่อ โดยบอลจะพอดีกับที่นั่งอย่างแน่นหนาเพื่อปิดกั้นสื่ออย่างสมบูรณ์และบรรลุการปิดผนึกที่เชื่อถือได้

มีโครงสร้างการปิดผนึกสองแกนสำหรับสภาพการทำงานที่แตกต่างกัน:

● โครงสร้างลูกบอลลอยน้ำ: ภายใต้แรงดันปานกลาง ลูกบอลจะลอยเล็กน้อยเพื่อกดกับที่นั่งด้านท้ายน้ำ ทำให้เกิดการปิดผนึกแบบแน่นหนาในตัวเอง แรงดันที่สูงขึ้นทำให้ประสิทธิภาพการซีลมีความเสถียรมากขึ้น เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดเล็กถึงปานกลางและสภาวะแรงดันต่ำปานกลาง

● โครงสร้างลูกบอลติดแหนบ: ลูกบอลรองรับด้วยแหนบบนและล่างโดยไม่มีการเคลื่อนที่ในแนวรัศมี ที่นั่งมีการชดเชยแบบยืดหยุ่นเพื่อให้พอดีกับลูกบอลสำหรับการซีลโดยอัตโนมัติ โดยมีแรงบิดในการทำงานต่ำและประสิทธิภาพที่มั่นคงในระยะยาว เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่และสภาวะแรงดันสูง

คุณสมบัติผลิตภัณฑ์หลัก

● การเชื่อมต่อแบบหน้าแปลนมาตรฐาน: สอดคล้องกับขนาดหน้าแปลนมาตรฐานอเมริกันอย่างเคร่งครัด รองรับ RF, FF, MFM, TG, RJ และประเภทหน้าหน้าแปลนอื่น ๆ ช่วยให้ติดตั้งและถอดได้ง่าย โดยมีความสามารถในการสับเปลี่ยนสูงกับท่อและอุปกรณ์มาตรฐานเดียวกันโดยไม่ต้องดัดแปลงที่ไซต์งาน

● การทำงานที่มีประสิทธิภาพและควบคุมได้: การเปิดและปิดแบบเต็มด้วยตนเองต้องหมุนเพียง 90° ทำให้การทำงานรวดเร็วเหมาะสำหรับการปิดฉุกเฉิน สามารถปรับมุมเปิดได้อย่างแม่นยำเพื่อสลับทิศทางการไหล

● การออกแบบเส้นทางการไหลที่ปรับให้เหมาะสม: โครงสร้างรูเต็มทำให้แทบไม่มีการสูญเสียความต้านทานการไหลในสถานะเปิดเต็มที่ ลดการใช้พลังงานในท่อและปรับให้เข้ากับตัวกลางที่มีความหนืดสูงและตัวกลางที่มีอนุภาคขนาดเล็ก

● การกำหนดค่าแบบโมดูลาร์ที่ยืดหยุ่น: ตัววาล์ว ซีล และแอคทูเอเตอร์ได้รับการออกแบบแบบแยกส่วน บอลวาล์วหน้าแปลน ANSI สามารถปรับแต่งด้วยวัสดุ ประเภทการซีล และโหมดการสั่งงานตามความต้องการด้านแรงดัน ปานกลาง และอุณหภูมิในสถานที่ทำงาน

● ความเข้ากันได้ของการไหลแบบสองทิศทาง: โครงสร้างการไหลแบบทิศทางเดียวหรือแบบสองทิศทางเป็นทางเลือกโดยไม่มีข้อจำกัดทางเข้า/ทางออกที่เข้มงวด เพิ่มการติดตั้งและความยืดหยุ่นในการดำเนินงาน

ข้อดีด้านประสิทธิภาพของผลิตภัณฑ์

● ครอบคลุมสภาพการทำงานที่กว้าง: เส้นผ่านศูนย์กลางที่กำหนดตั้งแต่ DN15 ถึง DN200 และแรงดันที่กำหนดตั้งแต่ 150LB ถึง 600LB ครอบคลุมการใช้งานท่ออุตสาหกรรมทั่วไปส่วนใหญ่

● ความต้านทานการกัดกร่อนสูง: มีตัวเลือกวัสดุตัวถังให้เลือกหลายแบบ รวมถึงเหล็กกล้าคาร์บอน สแตนเลส 304, 316 และ 316L ต้านทานการกัดกร่อนและการกัดเซาะจากน้ำ น้ำมัน ไอน้ำ กรด ด่าง และตัวกลางอื่นๆ ช่วยยืดอายุการใช้งาน

● การปิดผนึกที่เสถียรและเชื่อถือได้: การซีลแบบอ่อนทำให้ประสิทธิภาพการรั่วซึมเป็นศูนย์สำหรับสื่อที่สะอาดที่อุณหภูมิปกติ ซีลแข็งทนทานต่ออุณหภูมิสูงและการเสียดสีสำหรับไอน้ำและตัวกลางที่รับภาระอนุภาค ทั้งสองประเภทรับประกันการปิดผนึกที่มั่นคงในระยะยาวเพื่อลดการรั่วไหลภายในและภายนอก

● การทำงานที่ปลอดภัยและประหยัดแรงงาน: การออกแบบก้านและคันโยกที่ได้รับการปรับปรุงให้เหมาะสมจะช่วยลดแรงบิดในการทำงานลงอย่างมาก เพื่อให้ใช้งานด้วยตนเองได้ง่าย ก้านป้องกันการระเบิดและโครงสร้างป้องกันไฟฟ้าสถิตป้องกันการสะสมไฟฟ้าสถิตจากแรงเสียดทานปานกลางและการดีดตัวของก้าน เป็นไปตามข้อกำหนดด้านความปลอดภัยในอุตสาหกรรมที่มีความเสี่ยงสูง เช่น ปิโตรเลียมและวิศวกรรมเคมี

● การบำรุงรักษาที่สะดวก: การออกแบบตัวเครื่องแบบ 2 ชิ้นและ 3 ชิ้นช่วยให้สามารถยกเครื่องและเปลี่ยนซีลได้โดยไม่ต้องถอดชิ้นส่วนท่อ ซึ่งช่วยลดภาระงานบำรุงรักษาและการหยุดทำงานที่ไซต์งานได้อย่างมาก

สถานการณ์การใช้งานหลัก

ด้วยการควบคุมการเปิด-ปิดที่เสถียรและความสามารถในการปรับตัวให้เข้ากับตัวกลางและสภาพการทำงานในวงกว้าง บอลวาล์วหน้าแปลน ANSI จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบท่อในอุตสาหกรรมหลักๆ:

● อุตสาหกรรมน้ำมันและก๊าซ: การปิดและสับเปลี่ยนปานกลางในการสำรวจน้ำมันและก๊าซ ท่อส่งทางไกล สถานีรวบรวม ตลอดจนการจัดเก็บและขนส่งน้ำมันกลั่น

● อุตสาหกรรมเคมี: การควบคุมกระบวนการของตัวกลางที่เป็นกรด/ด่าง ตัวทำละลายอินทรีย์ โพลีเมอร์ และสารเติมแต่งภายใต้สภาวะการผลิตทางเคมีที่รุนแรง

● อุตสาหกรรมพลังงาน: การควบคุมการเปิด-ปิดท่อในระบบหม้อไอน้ำ ท่อส่งไอน้ำ การไหลเวียนของน้ำหล่อเย็น และระบบน้ำเสริมเพื่อให้มั่นใจว่าการทำงานของหน่วยมีเสถียรภาพ

● อุตสาหกรรมกระดาษและโลหะผสม: การควบคุมท่อสำหรับสุราดำกระดาษ สารละลายโลหะ และระบบไหลเวียนของน้ำ พร้อมโครงสร้างที่ทนต่อแรงกระแทกและการสึกหรอ

● อุตสาหกรรมบำบัดน้ำ: การควบคุมการเปิด/ปิดท่อและการไหลของน้ำประปา/การระบายน้ำของเทศบาล การบำบัดน้ำเสียทางอุตสาหกรรม การใช้น้ำที่นำกลับมาใช้ใหม่ และระบบน้ำหมุนเวียน
