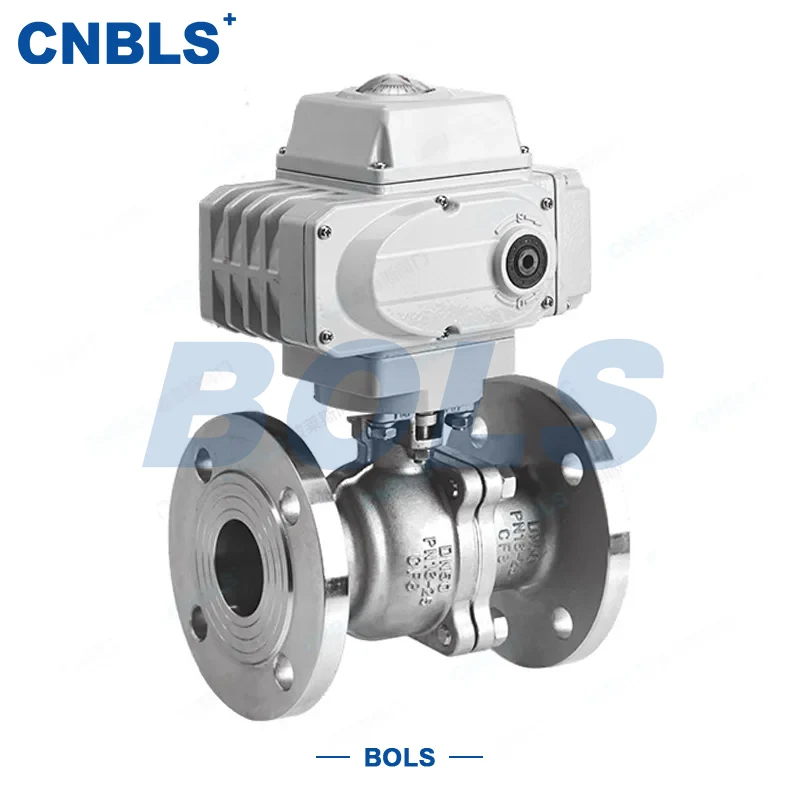

บอลวาล์วไฟฟ้าสแตนเลส

บอลวาล์วไฟฟ้าสเตนเลสสตีลเป็นวาล์วโรตารีที่ใช้แอคชูเอเตอร์ไฟฟ้าเป็นแหล่งพลังงานและมีบอลอยู่กับที่เป็นตัวปิด ขับเคลื่อนโดยแอคชูเอเตอร์ไฟฟ้า ก้านวาล์วจะหมุนลูกบอล 90° เพื่อเปิดหรือปิดตัวกลางในท่อ ลูกบอลได้รับการแก้ไขและวางตำแหน่งด้วยเพลาบนและล่าง ให้ประสิทธิภาพการซีลที่มั่นคง เหมาะสำหรับสภาพการทำงานที่มีแรงดันสูงปานกลาง ทำหน้าที่เป็นอุปกรณ์ควบคุมการไหลที่สำคัญในระบบควบคุมอัตโนมัติทางอุตสาหกรรม

ด้วยโครงสร้างที่แข็งแกร่ง ทนต่อการสึกหรอ และทนต่อการกัดกร่อน วาล์วนี้ใช้ได้กับน้ำ ไอน้ำ ผลิตภัณฑ์น้ำมัน และตัวกลางที่มีฤทธิ์กัดกร่อนเล็กน้อย มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม วิศวกรรมเคมี พลังงานไฟฟ้า อาหารและยา รวมถึงเครือข่ายท่ออัตโนมัติทางอุตสาหกรรม

คุณสมบัติผลิตภัณฑ์

1.วัสดุสแตนเลสระดับพรีเมียม

ส่วนประกอบสำคัญ ได้แก่ ตัววาล์ว บอล และบ่าวาล์วทำจากสแตนเลส 304/316 โดยบ่าวาล์วจับคู่กับซีเมนต์คาร์ไบด์ การกำหนดค่านี้ให้ความต้านทานการกัดกร่อนที่ดีเยี่ยม ทนต่ออุณหภูมิสูง และความต้านทานการสึกหรอ ทำให้มั่นใจได้ถึงการทำงานในระยะยาวที่เชื่อถือได้

2.ไดรฟ์ไฟฟ้าสำหรับระบบอัตโนมัติที่มีประสิทธิภาพสูง

วาล์วที่ติดตั้งมาพร้อมกับแอคชูเอเตอร์ไฟฟ้าช่วยให้สามารถควบคุมระยะไกลและควบคุมอัตโนมัติได้ สามารถจับคู่กับเครื่องกำหนดตำแหน่งอัจฉริยะเพื่อให้ได้การควบคุมการไหลที่แม่นยำ ซึ่งช่วยลดต้นทุนการดำเนินงานด้านแรงงาน

3.โครงสร้างลูกบอลคงที่พร้อมแรงบิดเปิด/ปิดต่ำ

การออกแบบลูกบอลคงที่ช่วยให้มั่นใจในการกระจายแรงที่สม่ำเสมอและความเสถียรของโครงสร้าง ทำให้เหมาะสำหรับระบบท่อส่งแรงดันสูงปานกลางถึงเส้นผ่านศูนย์กลางขนาดใหญ่ ช่วยให้สามารถเปิดและปิดได้ง่ายและเชื่อถือได้

4. การปิดผนึกคาร์ไบด์ซีเมนต์เพื่อประสิทธิภาพที่เชื่อถือได้

พื้นผิวการซีลของบ่าวาล์วและลูกบอลทำจากซีเมนต์คาร์ไบด์และผ่านการดูแลเป็นพิเศษ ให้การสึกหรอที่ดีเยี่ยมและทนต่ออุณหภูมิสูง ได้รับระดับการรั่วไหลของ API Class V ซึ่งช่วยปกป้องความปลอดภัยของระบบ

5. ความเข้ากันได้ของความดันและเส้นผ่านศูนย์กลางกว้าง

วาล์วนี้ครอบคลุมระดับแรงดันตั้งแต่ PN16 ถึง PN420 และคลาส 150 ถึงคลาส 2500 โดยมีเส้นผ่านศูนย์กลางระบุตั้งแต่ DN50 ถึง DN1200 วาล์วนี้ตรงตามข้อกำหนดการควบคุมของท่อส่งน้ำไหลขนาดใหญ่

6.การป้องกันที่เชื่อถือได้สำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน

แอคชูเอเตอร์ไฟฟ้ามีระดับการป้องกัน IP65 หรือสูงกว่า โดยมีตัวเครื่องทำจากอะลูมิเนียมอัลลอยหรือเหล็กหล่อ สามารถทำงานได้อย่างต่อเนื่องในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงซึ่งมีอุณหภูมิสูง ความดันสูง และการกัดกร่อน

การใช้งาน

บอลวาล์วไฟฟ้าสแตนเลสเหมาะสำหรับสถานการณ์ทางอุตสาหกรรมต่างๆ:

● ระบบควบคุมระยะไกลและระบบปิดในท่อส่งปิโตรเลียมและก๊าซธรรมชาติ

● การควบคุมการไหลของตัวกลางที่มีอุณหภูมิสูง ความดันสูง และมีฤทธิ์กัดกร่อนเล็กน้อยในการผลิตสารเคมี

● ควบคุมท่อส่งไฟฟ้าขนาดใหญ่ในระบบไฟฟ้าและระบบทำความร้อนอัตโนมัติ

● ระบบท่อส่งอาหาร ยา และน้ำบริสุทธิ์

● เครือข่ายท่อส่งไอน้ำ ผลิตภัณฑ์น้ำมัน และท่อส่งก๊าซอุณหภูมิสูง

การเลือกทางวิทยาศาสตร์และการติดตั้งที่เหมาะสมสามารถยืดอายุการใช้งานของวาล์วและปรับปรุงระดับความปลอดภัยและระบบอัตโนมัติของระบบเครือข่ายท่อได้

การตีความแบบจำลอง

ยกตัวอย่างรุ่นทั่วไป Q947H-16P:

มาตรฐานการออกแบบและการผลิต

● API 6D: มาตรฐานการออกแบบและการผลิตระดับสากลสำหรับบอลวาล์วไฟฟ้าในอุตสาหกรรมน้ำมันและก๊าซ

● GB/T 12237: มาตรฐานแห่งชาติของจีน อ้างอิงถึงโครงสร้างวาล์วและข้อกำหนดทางเทคนิค

● GB/T 9113: มาตรฐานสำหรับขนาดหน้าแปลนและพิกัดแรงดัน

● JB/T 8528: มาตรฐานข้อกำหนดทางเทคนิคสำหรับแอคชูเอเตอร์ไฟฟ้า

● IEC 60534: ข้อกำหนดทางเทคนิคสำหรับวาล์วควบคุมกระบวนการทางอุตสาหกรรม เพื่อให้มั่นใจถึงประสิทธิภาพการควบคุมอัตโนมัติ

ตารางพารามิเตอร์ทางเทคนิค

วัสดุส่วนประกอบ

● ตัววาล์ว: สเตนเลส (CF8/CF8M/CF3/CF3M) เลือกตามการกัดกร่อนปานกลาง

● บอล: ตัวเครื่องสแตนเลสพร้อมการเชื่อมซ้อนทับซีเมนต์คาร์ไบด์บนพื้นผิวซีล ช่วยเพิ่มการสึกหรอและทนต่ออุณหภูมิสูง

● บ่าวาล์ว: ซีเมนต์คาร์ไบด์ความแข็งแรงสูง ให้การปิดผนึกและการต้านทานการกัดกร่อนที่เชื่อถือได้

● ก้านวาล์ว: สเตนเลสสตีลที่มีพื้นผิวไนไตรด์หรือสเปรย์ ทนทานต่อการสึกหรอและการกัดกร่อน

● การบรรจุ: กราไฟท์แบบยืดหยุ่นหรือกราไฟท์ขยายที่อุณหภูมิสูง ช่วยให้มั่นใจได้ถึงการปิดผนึกแบบไดนามิกของก้านวาล์ว

● Electric Actuator: Aluminum alloy or cast iron housing with IP65 protection rating, suitable for complex industrial environments

ประเด็นสำคัญในการคัดเลือก

1.การวิเคราะห์สภาพการทำงาน

ชี้แจงประเภทของตัวกลาง ปริมาณอนุภาค การกัดกร่อน อุณหภูมิ และความหนืด

สำหรับสื่อที่มีฤทธิ์กัดกร่อนสูง แนะนำให้ใช้สแตนเลส 316L

2. การยืนยันพารามิเตอร์

เลือกเส้นผ่านศูนย์กลางระบุ (DN) ตามขนาดท่อและข้อกำหนดการไหล

เลือกแอคชูเอเตอร์ที่ตรงกับแรงบิดเปิด/ปิด อัตราแรงดัน และระดับการป้องกัน

สำหรับความต้องการระบบอัตโนมัติ ให้เลือกแอคชูเอเตอร์ที่มีตัวกำหนดตำแหน่งอัจฉริยะที่รองรับการควบคุมสัญญาณ 4-20mA

3. การเลือกใช้วัสดุ

วัสดุตัววาล์ว: 304 สำหรับสภาพการทำงานทั่วไป 316L สำหรับสภาพการทำงานที่มีฤทธิ์กัดกร่อน

วัสดุปิดผนึก: ซีลแข็งคาร์ไบด์ซีเมนต์สำหรับตัวกลางที่มีอุณหภูมิสูง ความดันสูง หรือมีอนุภาค

4.การปฏิบัติตามมาตรฐานและการรับรอง

ตรวจสอบให้แน่ใจว่าวาล์วและแอคชูเอเตอร์เป็นไปตามมาตรฐาน เช่น API, GB และ IEC

แอคชูเอเตอร์ไฟฟ้าควรมีใบรับรองทางไฟฟ้าเช่น CE และ UL

5.การประเมินซัพพลายเออร์

เลือกซัพพลายเออร์ที่มีความสามารถในการผลิตบอลวาล์วไฟฟ้าที่ผ่านการรับรอง ประสบการณ์มากมาย และระบบบริการหลังการขายที่ดี

ขอเอกสารทางเทคนิคฉบับสมบูรณ์: ตัวอย่าง ตารางพารามิเตอร์ ใบรับรองวัสดุ และคู่มือแอคชูเอเตอร์
