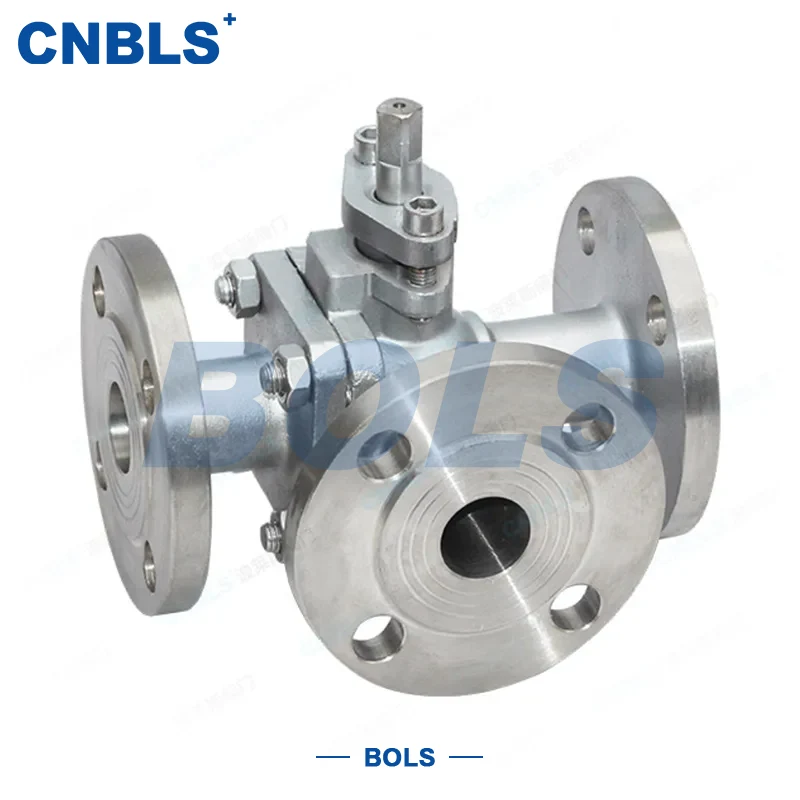

บอลวาล์วหน้าแปลนสามทางสแตนเลส

บอลวาล์วหน้าแปลนสามทางสแตนเลสหมายถึงวาล์วควบคุมหลายพอร์ตที่ผลิตจากวัสดุสแตนเลสเช่น 304, 316, 304L และ 316L โดยมีการเชื่อมต่อปลายหน้าแปลน วาล์วใช้โครงสร้างแบบบอลและก้านในตัว และมีให้เลือกใช้ในรูปแบบการไหลของพอร์ต T หรือพอร์ต L ช่วยให้สามารถผสมสื่อ เปลี่ยนทิศทาง หรือเปลี่ยนทิศทางได้

ด้วยการผสมผสานระหว่างเหล็กกล้าไร้สนิมที่ทนต่อการกัดกร่อนและการปิดผนึกแบบหน้าแปลนที่เชื่อถือได้ วาล์วจึงให้ประสิทธิภาพที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง เหมาะสำหรับระบบที่ต้องการความสมบูรณ์ของการเชื่อมต่อที่เชื่อถือได้และความทนทานในระยะยาว

โครงสร้างและหลักการทำงาน

วาล์วทำงานโดยการหมุนลูกบอลผ่านก้านเพื่อสลับเส้นทางการไหลระหว่างพอร์ตต่างๆ

T-port: ใช้สำหรับผสมหรือเปลี่ยนกระแส

L-port: ใช้สำหรับการสลับทิศทางระหว่างสองบรรทัด

ปลายหน้าแปลน: ตรวจสอบการจัดตำแหน่งที่ถูกต้องและการปิดผนึกอย่างแน่นหนา

เส้นทางการไหลภายในที่ได้รับการปรับปรุงช่วยลดการสูญเสียแรงดันในขณะที่ยังคงรักษาขนาดโดยรวมที่กะทัดรัด

คุณสมบัติที่สำคัญ

การออกแบบที่มีความแข็งแรงสูงในตัว

บอลและก้านได้รับการผลิตแบบบูรณาการ ช่วยลดความทนทานต่อการประกอบ และปรับปรุงเสถียรภาพในการทำงานและอายุการใช้งาน

ทนต่อการกัดกร่อนได้ดีเยี่ยม

มีเกรดสเตนเลสหลายเกรดเพื่อจัดการกับกรด ด่าง ตัวกลางที่มีคลอไรด์ และของเหลวที่มีฤทธิ์กัดกร่อนทั่วไป

การปิดผนึกหน้าแปลนที่เชื่อถือได้

หน้าแปลนเป็นไปตามมาตรฐาน GB/T 9113 และ ANSI B16.5 ช่วยให้ติดตั้งได้สะดวกและประสิทธิภาพการปิดผนึกที่ได้รับการพิสูจน์แล้ว

ตัวเลือกที่นั่งแบบยืดหยุ่น

มีเบาะนั่งแบบนุ่มและเบาะโลหะให้เลือกตามความต้องการด้านอุณหภูมิและแรงดันที่แตกต่างกัน

ความเข้ากันได้ของระบบอัตโนมัติ

วาล์วสามารถติดตั้งตัวกระตุ้นแบบแมนนวล เฟืองตัวหนอน นิวแมติก หรือแอคชูเอเตอร์ไฟฟ้า เพื่อให้รวมเข้ากับระบบอัตโนมัติได้ง่าย

ข้อมูลจำเพาะทางเทคนิค

ตัวเลือกวัสดุหลัก

ร่างกายและหน้าแปลน

ที่นั่ง

การใช้งานทั่วไป

บอลวาล์วหน้าแปลนสามทางสแตนเลส เหมาะสำหรับระบบอุตสาหกรรมที่ต้องการการผันการไหลหรือการสลับ ได้แก่:

โรงงานน้ำมันและปิโตรเคมี

การประมวลผลทางเคมีที่ดี

ระบบบำบัดน้ำ

ท่อส่งอาหารและยา

ระบบไฟฟ้าและไอน้ำ

การส่งก๊าซธรรมชาติ

ทำงานได้ดีในการใช้งานควบคุมหลายพอร์ตซึ่งความน่าเชื่อถือของการปิดผนึกเป็นสิ่งสำคัญ

แนวทางการคัดเลือก

การจับคู่วัสดุ

304/304L สำหรับการกัดกร่อนทั่วไป

316/316L สำหรับคลอไรด์หรือตัวกลางที่มีฤทธิ์กัดกร่อนแรงกว่า

Duplex 2205 สำหรับบริการแรงดันสูงที่รุนแรง

การเลือกพอร์ต

T-port สำหรับการผสมหรือเปลี่ยนเส้นทาง

พอร์ต L สำหรับการสลับทิศทาง

การจับคู่อุณหภูมิ

เบาะนั่งนุ่มสำหรับอุณหภูมิปกติ

ที่นั่งโลหะสำหรับการให้บริการที่อุณหภูมิสูง

มาตรฐานหน้าแปลน

เลือกระบบหน้าแปลน GB หรือ ANSI ตามข้อกำหนดของไปป์ไลน์และยืนยันการติดตั้ง RF หรือ RTJ

ตัวเลือกการดำเนินการ

แนะนำให้ใช้ตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าสำหรับการใช้งานบ่อยครั้งหรือระยะไกล

การติดตั้งและบำรุงรักษา

หมายเหตุการดำเนินงาน

ตรวจสอบรุ่นวาล์ว อัตราแรงดัน และมาตรฐานหน้าแปลนก่อนการติดตั้ง

ใช้งานวาล์วอย่างช้าๆ เพื่อหลีกเลี่ยงค้อนน้ำ

ตรวจสอบให้แน่ใจว่าอากาศหรือแหล่งจ่ายไฟคงที่สำหรับวาล์วอัตโนมัติ

หลังจากปิดระบบไปนาน ให้ล้างไปป์ไลน์ก่อนเปิดใหม่

หมายเหตุการบำรุงรักษา

ตรวจสอบหน้าแปลนและการปิดผนึกบรรจุภัณฑ์ทุกสัปดาห์

หล่อลื่นก้านและชิ้นส่วนเกียร์ทุกไตรมาส

เปลี่ยนส่วนประกอบซีลทันทีหากเกิดการรั่วไหล

ขันโบลท์หน้าแปลนให้แน่นเท่าๆ กันในรูปแบบกากบาท

การบำรุงรักษาอย่างเหมาะสมช่วยยืดอายุการใช้งานของบอลวาล์วหน้าแปลนสามทางสแตนเลส และรักษาประสิทธิภาพการปิดผนึกที่สม่ำเสมอ
