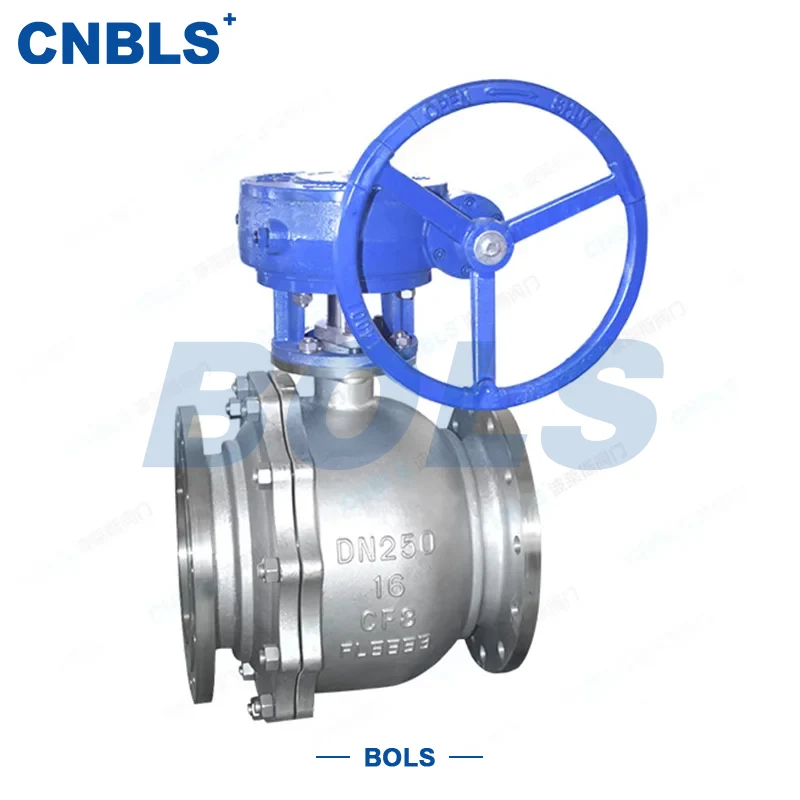

บอลวาล์วลอยหน้าแปลนสแตนเลส

Bolaisi Valve เป็นเลิศในด้านการควบคุมคุณภาพอย่างเข้มงวดและบริการที่ปรับแต่งได้อย่างยืดหยุ่นสำหรับวาล์วท่ออุตสาหกรรม บอลวาล์วลอยหน้าแปลนสเตนเลสสตีลช่วยให้มั่นใจในการปิดผนึกอย่างแน่นหนาและใช้งานง่าย ในฐานะซัพพลายเออร์ที่เชื่อถือได้ เรานำเสนอโซลูชั่นที่ทนทานซึ่งปรับแต่งให้เหมาะกับผู้ซื้อในอุตสาหกรรมปิโตรเคมี อาหาร และพลังงาน

ส่งคำถาม

รายละเอียดสินค้า

บอลวาล์วลอยหน้าแปลนสแตนเลสเป็นวาล์วปิดท่อที่ใช้ลูกบอลลอยเป็นองค์ประกอบปิด ภายใต้แรงกดดันของตัวกลาง ลูกบอลจะถูกกดอย่างแน่นหนากับบ่าวาล์วดาวน์สตรีมเพื่อให้เกิดการปิดผนึกที่เชื่อถือได้ การเปิดหรือปิดแบบเต็มทำได้โดยการหมุนลูกบอล 90 องศา ใช้งานง่ายและตอบสนองรวดเร็ว

วาล์วนี้มีโครงสร้างที่เรียบง่ายและประสิทธิภาพการซีลที่ดีเยี่ยม เหมาะสำหรับสภาพการทำงานต่างๆ ที่เกี่ยวข้องกับตัวกลาง เช่น น้ำ ไอน้ำ ผลิตภัณฑ์น้ำมัน และสารที่มีฤทธิ์กัดกร่อน และมีการใช้กันอย่างแพร่หลายในระบบท่อส่งทางอุตสาหกรรม รวมถึงปิโตรเลียม วิศวกรรมเคมี พลังงานไฟฟ้า อาหาร และยา

คุณสมบัติผลิตภัณฑ์

วัสดุสแตนเลสคุณภาพสูง

ส่วนประกอบสำคัญ ได้แก่ ตัววาล์ว บอล และบ่าวาล์วทำจากสแตนเลส 304/316 ซึ่งมีความทนทานต่อการกัดกร่อนและการสึกหรอดีเยี่ยม เพื่อให้มั่นใจในความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

การเชื่อมต่อแบบมีหน้าแปลนเพื่อการติดตั้งง่าย

ใช้การเชื่อมต่อแบบหน้าแปลนมาตรฐาน ช่วยให้ติดตั้งและถอดแยกชิ้นส่วนได้สะดวก และเข้ากันได้กับระบบท่อที่มีเส้นผ่านศูนย์กลางและระดับแรงดันต่างกัน

โหมดการทำงานที่หลากหลาย

รองรับการสั่งงานแบบแมนนวล (พวงมาลัยบังคับ), กระปุกเกียร์, ไฟฟ้า และนิวแมติก สามารถเลือกโหมดการทำงานที่เหมาะสมที่สุดได้ตามความต้องการในการควบคุมอัตโนมัติ

ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

บ่าวาล์วทำจากวัสดุซีลอ่อน เช่น PTFE, PFA หรือ ETFE โดยมีอัตราการรั่วไหลเป็นไปตาม API Class VI เพื่อให้มั่นใจถึงความปลอดภัยของระบบท่อ

ช่วงการใช้งานที่กว้าง

วาล์วมีช่วงอุณหภูมิที่ใช้งานได้ -29~180°C ครอบคลุมสภาพการทำงานสูง ปานกลาง และแรงดันต่ำตั้งแต่ PN1.0 ถึง PN42 และตรงตามข้อกำหนดการควบคุมของอัตราการไหลและตัวกลางที่แตกต่างกัน

ความน่าเชื่อถือสูงและการบำรุงรักษาง่าย

โครงสร้างลูกบอลลอยทำให้สามารถปิดผนึกแบบขันแน่นได้เองภายใต้แรงดันปานกลาง มีโครงสร้างที่กะทัดรัด ไม่ต้องการการรองรับเพิ่มเติม และบำรุงรักษาง่าย ทำให้เหมาะสำหรับการใช้งานในระยะยาว

การใช้งาน

บอลวาล์วลอยหน้าแปลนสแตนเลส เหมาะสำหรับสถานการณ์ทางอุตสาหกรรมต่างๆ:

● การควบคุมการปิดและการไหลของท่อส่งปิโตรเลียมและก๊าซธรรมชาติ

● การขนส่งสื่อที่มีฤทธิ์กัดกร่อน เช่น กรด ด่าง และเกลือในการผลิตสารเคมี

● การควบคุมท่อในระบบบำบัดน้ำและไอน้ำ

● การลำเลียงสารสะอาดในอุตสาหกรรมอาหารและยา

● ท่ออุณหภูมิสูงและแรงดันสูงในระบบพลังงานไฟฟ้าและระบบระบายความร้อน

● สถานการณ์การขนส่งของเหลวและการปิดท่อส่งน้ำมัน

การตีความแบบจำลอง

ใช้โมเดล Q41F-16P เป็นตัวอย่าง:

การทำเครื่องหมาย	ความหมาย	การตีความภาษาอังกฤษ
Q	บอลวาล์ว	บอลวาล์ว
4	การเชื่อมต่อแบบหน้าแปลน	การเชื่อมต่อแบบหน้าแปลน
1	บอลลอยแบบตรง	บอลลอยแบบตรง
F	พื้นผิวซีลฟลูออโรพลาสติก (PTFE)	พื้นผิวซีลฟลูออโรพลาสติก (PTFE)
-16	ความดันที่กำหนด 1.6MPa	แรงดันที่กำหนด 1.6MPa (16bar)
P	ตัวเครื่องสแตนเลส (304/316)	ตัวเครื่องสแตนเลส (304/316)

มาตรฐานการออกแบบและการผลิต

● API 6D: มาตรฐานที่เป็นที่ยอมรับในระดับสากลสำหรับการออกแบบและการผลิตบอลวาล์วสำหรับอุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ

● GB/T 12237: มาตรฐานแห่งชาติของจีน ใช้เป็นข้อมูลอ้างอิงสำหรับการออกแบบและการผลิตวาล์ว

● ISO 5208: มาตรฐานสำหรับขนาดหน้าแปลนและพิกัดแรงดัน เพื่อให้มั่นใจว่าวาล์วตรงกับท่อ

● JB/T 308: วิธีทดสอบวาล์วและกฎการตรวจสอบ เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพของผลิตภัณฑ์

ตารางพารามิเตอร์ทางเทคนิค

รายการ	ค่าพารามิเตอร์
เส้นผ่านศูนย์กลางที่กำหนด (DN)	15, 20, 25, …, 2000
แรงดันที่กำหนด (PN)	1.0, 1.6, 2.5, 4.0, 6.3, 10.0, 16.0, 25.0, 42.0
คลาสความดัน	150, 300, 600, 900
อุณหภูมิที่ใช้งานได้ (T)	-29 ~ 180 ℃ (ซีล PTFE)
สื่อที่เกี่ยวข้อง	น้ำ ไอน้ำ ผลิตภัณฑ์น้ำมัน สารกัดกร่อน ฯลฯ
ระดับการรั่วไหล	คลาส VI (ซีลอ่อน)
วัสดุตัววาล์ว	WCB, CF8 (304), CF8M (316)
วัสดุลูก	CF8 (304), CF8M (316)
วัสดุบ่าวาล์ว	PTFE, PFA, ETFE
แรงบิดปฏิบัติการ	แตกต่างกันไปตามรุ่นและเส้นผ่านศูนย์กลางที่ระบุ
