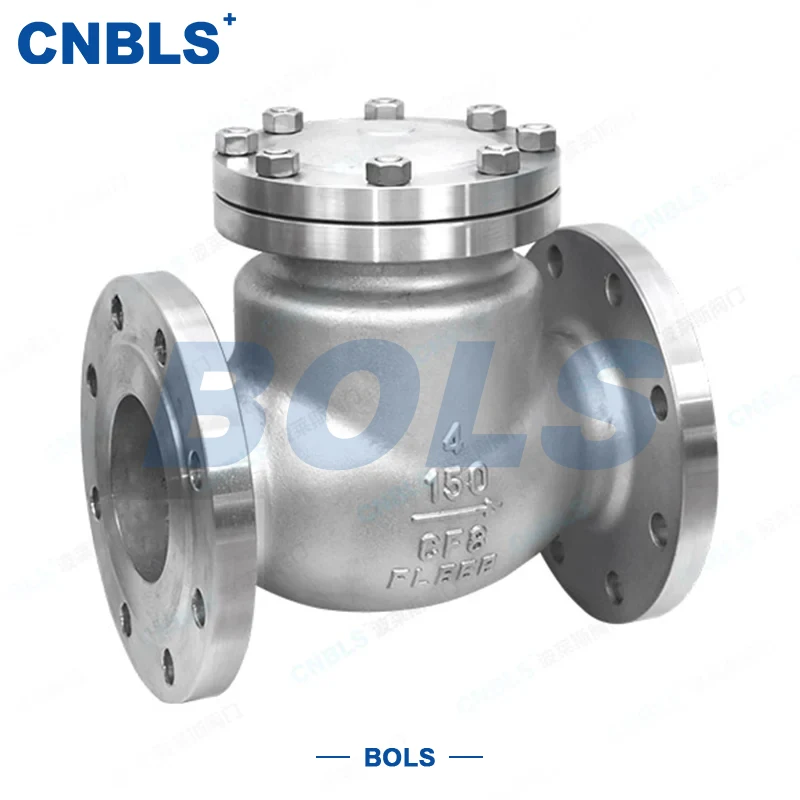

ANSI เช็ควาล์วหน้าแปลนสวิงสแตนเลส

เช็ควาล์วหน้าแปลนสวิงสเตนเลสสตีล ANSI เป็นวาล์วปิดอัตโนมัติที่ออกแบบและผลิตตามมาตรฐาน ANSI/ASME อย่างเคร่งครัด โดยผสมผสานความต้านทานการกัดกร่อนของสเตนเลสสตีลเข้ากับข้อดีของโครงสร้างแบบสวิง ซึ่งส่วนใหญ่ประกอบด้วยตัวเรือนสเตนเลสสตีล ฝากระโปรง จานสวิง กลไกบานพับ และปลายหน้าแปลน

หลักการทำงานนั้นเรียบง่ายและเชื่อถือได้: ในระหว่างการไหลไปข้างหน้า แรงดันปานกลางจะหมุนจานหมุนรอบบานพับเพื่อเปิดเพื่อให้มั่นใจว่าการไหลจะราบรื่น ในกรณีที่มีการไหลย้อนกลับ จานจะปิดโดยอัตโนมัติตามน้ำหนักของมันเองและแรงดันย้อนกลับ ป้องกันการไหลย้อนกลับอย่างแน่นหนาและปกป้องระบบท่อและอุปกรณ์ดาวน์สตรีม

วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในระบบท่อ ANSI สำหรับปิโตรเคมี ก๊าซธรรมชาติ อาหารและยา การบำบัดน้ำ และอุตสาหกรรมโรงไฟฟ้า ด้วยคุณสมบัติการเชื่อมต่อแบบหน้าแปลนที่มั่นคงและง่ายต่อการบำรุงรักษาและความต้านทานการกัดกร่อนที่ดีเยี่ยม เหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันปานกลาง - ต่ำถึงปานกลาง - สูงที่ต้องการการป้องกันการไหลย้อนกลับอัตโนมัติ การปิดผนึกในระดับสูง และความต้านทานการกัดกร่อน ด้วยความสอดคล้องและการปฏิบัติจริง ANSI Stainless Steel Swing Flange Check Valves ได้กลายเป็นส่วนประกอบสำคัญที่รับประกันการไหลในทิศทางเดียวในระบบท่อ ANSI

พารามิเตอร์ทางเทคนิคหลัก

ข้อดีของผลิตภัณฑ์หลัก

เป็นไปตามมาตรฐาน ANSI มีความสามารถในการปรับตัวที่แข็งแกร่ง

ออกแบบและผลิตอย่างเคร่งครัดตามมาตรฐาน ANSI/ASME, API และมาตรฐานอื่นๆ ของอเมริกา สามารถนำไปใช้โดยตรงกับระบบท่อ ANSI ต่างๆ โดยไม่ต้องดัดแปลงเพิ่มเติม ซึ่งช่วยลดต้นทุนการจัดซื้อและการติดตั้ง เช็ควาล์วหน้าแปลนสวิงสเตนเลสสตีล ANSI เป็นส่วนประกอบสำคัญสำหรับการป้องกันการไหลย้อนกลับในท่อ ANSI

สแตนเลสทั้งหมด ทนต่อการกัดกร่อน และทนทาน

ใช้เหล็กกล้าไร้สนิม ANSI เช่น F304/CF8, F316/CF8M ซึ่งมีการกัดกร่อน อุณหภูมิสูง และทนต่อการสึกหรอได้ดีเยี่ยม ช่วยให้มั่นใจได้ถึงการทำงานในระยะยาวที่มั่นคงในสารเปรี้ยว คลอรีน และสารกัดกร่อนอื่นๆ ลดความถี่ในการเปลี่ยนและค่าบำรุงรักษา

โครงสร้างสวิงประสิทธิภาพการไหลสูง

การออกแบบดิสก์เดี่ยว/คู่/หลายแผ่นเหมาะกับเส้นผ่านศูนย์กลางที่แตกต่างกัน การไหลที่ราบรื่น ความต้านทานต่ำ และการทำงานที่ละเอียดอ่อน การตอบสนองการปิดอย่างรวดเร็วเพียง 0.5 วินาทีจะปิดกั้นการไหลย้อนกลับอย่างรวดเร็ว ปกป้องปั๊มดาวน์สตรีม คอมเพรสเซอร์ และอุปกรณ์จากค้อนน้ำได้อย่างมีประสิทธิภาพ

การปิดผนึกที่เชื่อถือได้ ขอบเขตการใช้งานที่กว้าง

ซีลแบบแข็งสำหรับสภาวะที่มีอุณหภูมิสูง เต็มไปด้วยอนุภาค และการสึกหรอสูง ซีลแบบอ่อนสำหรับอุณหภูมิต่ำปานกลางและตัวกลางที่สะอาด การเชื่อมต่อหน้าแปลนที่แน่นหนาเป็นไปตาม API 598 Class IV โดยไม่มีการรั่วไหลที่มองเห็นได้ เหมาะสำหรับสภาวะแรงดันต่ำถึงปานกลาง

ไม่มีไดรฟ์ภายนอก ใช้งานง่าย

เปิดและปิดโดยอัตโนมัติด้วยแรงดันปานกลางและแรงโน้มถ่วงของจาน ไม่จำเป็นต้องใช้พลังงานเพิ่มเติม โครงสร้างที่เรียบง่าย ประสิทธิภาพที่มั่นคง ลดการลงทุนอุปกรณ์ และสิ้นเปลืองพลังงาน

วัสดุส่วนประกอบและโครงสร้าง

(เน้นคุณภาพรับประกันประสิทธิภาพที่มั่นคง)

วัสดุส่วนประกอบหลัก

(ตามมาตรฐาน ANSI สามารถควบคุมคุณภาพได้)

● ตัวเครื่อง / ฝากระโปรง: ASTM A182 F304/F316 (ปลอมแปลง), ASTM A351 CF8/CF8M (หล่อ) ทั้งสองมีคุณสมบัติตรงตามมาตรฐานวัสดุ ANSI สำหรับสภาวะการกัดกร่อนที่แตกต่างกัน

● แผ่นดิสก์: วัสดุเดียวกับตัวเครื่อง + แผ่นปิดโลหะผสม Stellite (ASTM A417 สำหรับการซีลแบบแข็ง) หรือสแตนเลส + แหวนซีลแบบอ่อน PTFE (ซีลแบบอ่อน) ซึ่งช่วยรักษาความสมดุลของการซีลและความทนทาน

● กลไกบานพับ: สแตนเลส 316 ปลอมแปลง; เพลาบานพับทำจากสเตนเลสสตีลชุบแข็งแบบตกตะกอน 17 4PH (ASTM A193 630) ช่วยเพิ่มความต้านทานการสึกหรอและความแข็งแรงได้อย่างมากเพื่อหลีกเลี่ยงการติดขัด

● ซีล: แหวนโลหะผสม Inconel สำหรับอุณหภูมิสูง ยาง PTFE/เพอร์ฟลูออโรอีเทอร์สำหรับสารทำความสะอาดที่มีอุณหภูมิปานกลาง-ต่ำ ปะเก็นแผลเกลียว 316L (ANSI B16.20) สำหรับการปิดผนึกหน้าแปลน

● โบลท์ / น็อต: ASTM A193 B8/B8M (โบลท์สแตนเลส), ASTM A194 8/8M (น็อตจับคู่) เป็นไปตามมาตรฐานการยึดแรงดันสูง ANSI โดยจับคู่วัสดุของตัวเครื่องเพื่อความทนทานต่อการกัดกร่อนที่สม่ำเสมอ

คุณสมบัติโครงสร้าง

(การออกแบบทางวิทยาศาสตร์สำหรับเงื่อนไข ANSI)

โครงสร้างแบบสวิงพร้อมตัวเลือกดิสก์เดี่ยว/คู่/หลายใบที่ยืดหยุ่นตามขนาดเส้นผ่านศูนย์กลาง เวเฟอร์แบบหน้าแปลน/โครงสร้างแบบรวมสำหรับความต้องการในการติดตั้งที่แตกต่างกัน บานพับภายนอกสำหรับการบำรุงรักษาง่าย การออกแบบการไหลแบบตรงทำให้มีความต้านทานต่ำและการทำงานที่ละเอียดอ่อน ด้วยโครงสร้างทางวิทยาศาสตร์ เช็ควาล์วหน้าแปลนสวิงสเตนเลสสตีล ANSI มอบการใช้งานจริงและความเสถียรสำหรับการใช้งานไปป์ไลน์ ANSI ต่างๆ

มาตรฐานการออกแบบและการผลิต

แนวทางการคัดเลือก

ตรงกับระดับแรงดัน ANSI อย่างแม่นยำ

Class150 (PN20) สำหรับแรงดันต่ำ Class300 (PN50) สำหรับแรงดันปานกลาง Class600 (PN100) สำหรับแรงดันปานกลางถึงสูง จับคู่คลาสไปป์ไลน์อย่างเคร่งครัดเพื่อหลีกเลี่ยงแรงดันเกิน ต้องเลือกวาล์วตรวจสอบหน้าแปลนสวิงสแตนเลส ANSI ให้เหมาะสมเพื่อการทำงานที่ปลอดภัย

เลือกโครงสร้างแผ่นดิสก์ตามเส้นผ่านศูนย์กลาง

เส้นผ่านศูนย์กลางเล็ก (NPS 1/2"~2"): ชนิดแกว่งดิสก์เดี่ยว ความต้านทานต่ำ การทำงานที่ละเอียดอ่อน เส้นผ่านศูนย์กลางขนาดใหญ่ (NPS 3" ขึ้นไป): ดิสก์คู่/หลายตัว ลดการสั่นสะเทือนและความเสี่ยงจากค้อนน้ำ

เลือกประเภทการซีลตามสภาพการทำงาน

อุณหภูมิสูง (>200°C) อนุภาคหรือการสึกหรอสูง → ซีลโลหะแข็ง (แผ่นปิด Stellite) อุณหภูมิต่ำปานกลาง (≤200°C) สารทำความสะอาด → ซีลแบบอ่อน (PTFE/เพอร์ฟลูออโรอีเธอร์) สำหรับการรั่วไหลใกล้เป็นศูนย์

จับคู่วัสดุกับการกัดกร่อนปานกลาง

สารที่ไม่กัดกร่อนทั่วไป → 304 (F304/CF8) สารคลอรีน เปรี้ยวหรือมีฤทธิ์กัดกร่อน → 316 (F316/CF8M) การกัดกร่อนอย่างรุนแรง → อัพเกรดเป็นสแตนเลสชนิดพิเศษเพื่ออายุการใช้งานที่ยาวนานขึ้น

ตรงกับข้อกำหนดหน้าแปลน ANSI

ยืนยันว่าประเภทหันหน้า (RF/RJ) และเกรดวัสดุตรงกับหน้าแปลนท่ออย่างสมบูรณ์เพื่อป้องกันความล้มเหลวในการปิดผนึก

การดำเนินงานและการบำรุงรักษา

(ยืดอายุการใช้งานให้การทำงานมีเสถียรภาพ)

หมายเหตุการติดตั้ง

● ก่อนการติดตั้ง: ตรวจสอบคลาส วัสดุ เส้นผ่านศูนย์กลาง และหน้าแปลนว่าตรงกับระบบ ANSI ตรวจสอบร่างกาย แผ่นดิสก์ และบานพับว่ามีความเสียหายหรือไม่ ทดสอบการเคลื่อนไหวของแผ่นดิสก์ด้วยตนเองเพื่อการทำงานที่ราบรื่น

● ติดตั้งตามลูกศรทิศทางการไหลเพื่อให้แน่ใจว่าการไหลไปข้างหน้าจะเปิดแผ่นดิสก์ ห้ามติดตั้งแบบย้อนกลับโดยเด็ดขาด

● เว้นระยะห่างด้านจานให้เพียงพอเพื่อให้เปิดได้เต็มที่ หลีกเลี่ยงการกีดขวางด้วยท่อหรือผนัง

การบำรุงรักษาตามปกติ

● ตรวจสอบหน้าแปลนและซีลฝากระโปรงเป็นประจำ ขันสลักเกลียวให้แน่นหรือเปลี่ยนปะเก็นหากเกิดการรั่วไหล

● ถอดแยกชิ้นส่วนเป็นระยะเพื่อทำความสะอาดเศษภายใน ใช้จาระบีอุณหภูมิสูงบนแกนบานพับเพื่อป้องกันการติดขัด

● สำหรับการใช้งานที่มีการไหลสูงหรือขนาดใหญ่ ให้ติดตั้งตัวจับค้อนน้ำที่ปลายน้ำ ปิดวาล์วต้นน้ำอย่างช้าๆ เพื่อลดแรงกระแทก

รีสตาร์ทหลังจากการปิดระบบระยะยาว

ก่อนรีสตาร์ท: ตรวจสอบการเคลื่อนที่ของแผ่นดิสก์ด้วยตนเอง ตรวจสอบภายในว่ามีการอุดตันหรือความเสียหายของซีลหรือไม่ เปิดสื่ออย่างช้าๆ และค่อยๆ เพิ่มแรงดันและการไหลเพื่อหลีกเลี่ยงการติดขัดหรือความล้มเหลวของซีล

ฟิลด์แอปพลิเคชัน

ด้วยการปฏิบัติตามมาตรฐาน ANSI ความต้านทานการกัดกร่อน การปิดผนึกที่เชื่อถือได้ และการทำงานที่ละเอียดอ่อน ANSI Stainless Steel Swing Flange Check Valves จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบท่อ ANSI สำหรับ:

● ปิโตรเคมี: สารกัดกร่อน เช่น สารเคมี น้ำมันเปรี้ยว กรดและด่าง ความดันต่ำถึงปานกลางถึงสูง

● ก๊าซธรรมชาติ: ท่อก๊าซธรรมชาติและ LPG ทนทานต่อการกัดกร่อนสูง ป้องกันการไหลย้อนกลับที่เชื่อถือได้

● อาหารและยา: ท่อขนาดกลางที่สะอาด การปิดผนึกที่มีความแม่นยำสูง เกรดที่ถูกสุขลักษณะ

● การบำบัดน้ำ: น้ำคลอรีน น้ำเสีย และระบบบำบัดที่มีฤทธิ์กัดกร่อน

● อุตสาหกรรมไฟฟ้า: ระบบเสริมของสถานีไฟฟ้าและท่อส่งไอน้ำ อุณหภูมิสูงและทนต่อการสึกหรอ
