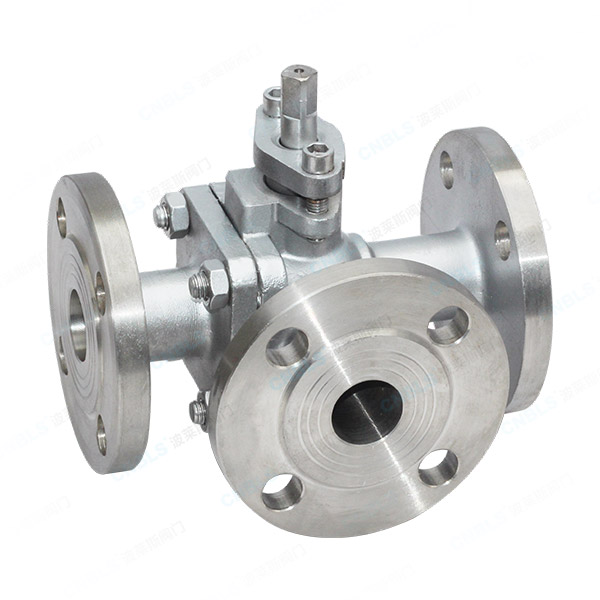

บอลวาล์วสามทาง สเตนเลส รูปตัว T

บอลวาล์วสามทางสแตนเลส Q44F(T) เป็นบอลวาล์วสามทางที่ทำจากสแตนเลส (304/316 ฯลฯ) และผลิตตามมาตรฐานซีรีส์ Q44F(T) คุณลักษณะหลักอยู่ที่ลูกบอลและก้านหล่อรวมกันเป็นหน่วยเดียว โดยมีช่องการไหลแบบ T หรือ L (แบบ F สำหรับการไหลแบบตรง และแบบ T สำหรับการไหลแบบสามทาง) ช่วยให้สามารถใช้งานฟังก์ชันการบรรจบกัน การเบี่ยงเบน หรือการเปลี่ยนทิศทางของสื่อได้

บอลวาล์วสามทางสแตนเลสรูปตัว T รวมบอลและก้านเป็นหน่วยหล่อเดี่ยว ด้วยช่องการไหลแบบ T หรือแบบ L (แบบ F สำหรับทางตรง, แบบ T สำหรับสามทาง) ช่วยให้สามารถบรรจบกัน เบี่ยงเบน หรือสลับสื่อได้ วาล์วมีโครงสร้างที่กะทัดรัด ช่องการไหลที่ราบรื่น ประสิทธิภาพการซีลที่ดีเยี่ยม และความต้านทานการกัดกร่อนที่แข็งแกร่ง

ด้วยโครงสร้างที่กะทัดรัด ความต้านทานการไหลต่ำ การปิดผนึกที่เหนือกว่า และความต้านทานการกัดกร่อนสูง วาล์วนี้ใช้กันอย่างแพร่หลายในด้านอุตสาหกรรม เช่น ปิโตรเลียม วิศวกรรมเคมี การบำบัดน้ำ อาหาร ยา และพลังงานไฟฟ้า เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่มีความต้องการสูงในด้านความต้านทานการกัดกร่อนของวัสดุและการสลับทิศทางของของไหล

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างการหล่อแบบชิ้นเดียว

ตัววาล์วและก้านวาล์วถูกหล่อหลอมเข้าด้วยกัน ช่วยเพิ่มความแข็งแรงของโครงสร้าง และรับประกันการทำงานที่มั่นคงภายใต้สภาวะแรงดันสูงและอุณหภูมิสูงในระยะยาว

2. การออกแบบช่องทางการไหลแบบมัลติฟังก์ชั่น

ช่องการไหลสามทางชนิด T ช่วยให้สื่อมาบรรจบกัน การผันทิศทาง หรือการสลับทิศทาง ในขณะที่ช่องการไหลผ่านตรงชนิด F เหมาะสำหรับการสลับเชิงเส้นที่มีความต้านทานการไหลต่ำ ทำให้มั่นใจได้ถึงการไหลของระบบที่มีประสิทธิภาพและไม่มีสิ่งกีดขวาง

3. ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม

สามารถเลือกซีลอ่อน (PTFE/RPTFE) หรือซีลแข็ง (ซีลโลหะ) เสริมได้ตามอุณหภูมิสภาพการทำงานและคุณลักษณะของสื่อ ให้การซีลที่เชื่อถือได้ ความต้านทานการสึกหรอ และความสามารถในการป้องกันการรั่วไหลที่แข็งแกร่ง

4. โหมดการขับขี่หลายแบบ

รองรับโหมดการทำงานแบบแมนนวล เฟืองตัวหนอน โหมดนิวแมติก (แบบออกทางเดียว/ออกฤทธิ์สองครั้ง) และแบบไฟฟ้า (เปิด-ปิด/ควบคุม) ปรับให้เข้ากับพื้นที่การติดตั้งที่แตกต่างกันและข้อกำหนดในการควบคุมอัตโนมัติ

5.อุณหภูมิสูง แรงดันสูง และทนต่อการกัดกร่อน

วัสดุสแตนเลสสามารถทนต่อช่วงอุณหภูมิ -46°C~425°C และต้านทานสารที่มีฤทธิ์กัดกร่อนสูง จึงรับประกันการทำงานที่ยาวนานอย่างมีเสถียรภาพ

6. การติดตั้งแบบยืดหยุ่น

มีให้เลือกทั้งแบบหน้าแปลน เกลียว หรือแบบเชื่อมชน ตามมาตรฐานไปป์ไลน์ที่แตกต่างกัน (GB/ANSI) เพื่อการบำรุงรักษาและการเปลี่ยนที่ง่ายดาย

การใช้งาน

บอลวาล์วสามทางรูปตัว T สแตนเลสถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้:

● ระบบการสลับทิศทาง การผัน และการบรรจบกันของท่อส่งปิโตรเลียมและก๊าซธรรมชาติ

● การขนส่งตัวกลางที่เป็นกรด ด่าง และเกลือในการผลิตสารเคมี

● การเปลี่ยนทิศทางและการเปลี่ยนเส้นทางท่อในโครงการบำบัดน้ำ

● การลำเลียงสารสะอาดในการผลิตอาหารและยา

● ทิศทางการเปลี่ยนทิศทางผลิตภัณฑ์ไอน้ำและน้ำมันในอุตสาหกรรมพลังงานไฟฟ้า

● ระบบการขนส่งสำหรับสื่อที่มีอนุภาคจำนวนเล็กน้อยหรือตัวกลางที่มีฤทธิ์กัดกร่อนสูง

พารามิเตอร์ทางเทคนิคหลัก

จุดคัดเลือก

1.การจับคู่ลักษณะของสื่อกับช่องทางการไหล

เลือกวัสดุสแตนเลส (CF8/CF8M/CF3/CF3M) โดยพิจารณาจากการกัดกร่อนและความสะอาดของตัวกลาง เลือกช่องการไหล F-type หรือ T-type ตามความต้องการใช้งานเพื่อให้สามารถสลับทิศทางแบบตรงหรือสามทางได้

2.การเลือกประเภทซีล

เลือกซีลแบบอ่อน F-type สำหรับอุณหภูมิปกติและสภาวะแรงดันต่ำ ซึ่งสมดุลความต้านทานการสึกหรอและประสิทธิภาพการซีล เลือกใช้ชนิด T-type ที่ซีลแข็งสำหรับตัวกลางที่มีอุณหภูมิสูง ความดันสูง หรือมีอนุภาค เพื่อให้มั่นใจถึงความทนทานต่อการสึกหรอและอายุการใช้งานที่ยาวนาน

3. การจับคู่ความดันและอุณหภูมิ

เลือกการให้คะแนน PN/คลาสที่ตรงกับแรงกดดันในการออกแบบไปป์ไลน์ โดยสงวนระยะขอบไว้ 10%–20% อุณหภูมิจะต้องตรงกับประเภทซีลและวัสดุสแตนเลสเพื่อป้องกันการเสื่อมประสิทธิภาพที่เกิดจากความร้อนสูงเกินไป

4. เส้นผ่านศูนย์กลางที่กำหนดและการจับคู่การไหล

เลือกค่า DN ที่เหมาะสมตามอัตราการไหลสูงสุดที่คำนวณได้และการสูญเสียแรงดันที่ยอมรับได้ บอลวาล์วสามทางสเตนเลสสตีลรูปตัว T มีช่องการไหลที่ราบรื่นพร้อมค่า Cv ที่ดีกว่าวาล์วทั่วไป และจำเป็นต้องมีการคำนวณที่แม่นยำสำหรับสถานการณ์การไหลต่ำ

5.โหมดไดรฟ์และการจับคู่พื้นที่การติดตั้ง

เลือกระบบขับเคลื่อนแบบแมนนวลหรือระบบนิวแมติกขนาดเล็กสำหรับพื้นที่จำกัด เลือกระบบขับเคลื่อนแบบนิวแมติก/ไฟฟ้าสำหรับการใช้งานที่มีการไหลขนาดใหญ่หรือควบคุมระยะไกล ตรวจสอบให้แน่ใจว่ามาตรฐานหน้าแปลนตรงกับตัววาล์วสแตนเลส

หมายเหตุการดำเนินงานและการบำรุงรักษา

หมายเหตุการดำเนินงาน

1.ก่อนการใช้งานครั้งแรก ให้ยืนยันว่ารุ่น ระดับความดัน เส้นผ่านศูนย์กลางระบุตรงกับสภาพการทำงาน และตรวจสอบว่าตัววาล์วสแตนเลสและการเชื่อมต่อหน้าแปลนไม่มีความเสียหาย

2.ดำเนินการช้าๆเมื่อเปิด ปิด หรือเปลี่ยนทิศทางเพื่อป้องกันไม่ให้ค้อนน้ำทำลายตัววาล์วหรือท่อ ใช้แรงเท่าๆ กันระหว่างการใช้งานแบบแมนนวล และอย่าบิดวาล์วแรง

3. สำหรับวาล์วนิวแมติก/ไฟฟ้า ให้ตรวจสอบการจ่ายอากาศ/แหล่งจ่ายไฟที่เสถียรก่อนใช้งาน และสังเกตการเคลื่อนไหวที่ราบรื่น การสลับทิศทางที่แม่นยำ และไม่มีเสียงรบกวนที่ผิดปกติ

4.เมื่อรีสตาร์ทหลังจากปิดเครื่องเป็นเวลานาน ให้ระบายคอนเดนเสทและสิ่งสกปรกออกก่อน จากนั้นจึงเปิดวาล์วอย่างช้าๆ

5. ห้ามมิให้ใช้งานภายใต้สภาวะแรงดันเกินหรืออุณหภูมิสูงเกินไปโดยเด็ดขาด ปิดเครื่องทันทีเพื่อแก้ไขปัญหาในกรณีผิดปกติ

หมายเหตุการบำรุงรักษา

1.ตรวจสอบพื้นผิวการซีล กล่องบรรจุ และพื้นผิวตัววาล์วทุกสัปดาห์ เพื่อให้แน่ใจว่าไม่มีการรั่วไหล การกัดกร่อน หรือรอยแตกร้าว

2. เปลี่ยนบ่าวาล์วทันทีเมื่อวาล์วชนิด F ซีลอ่อนรั่ว ตรวจสอบการสึกหรอของวาล์วชนิด T-type ที่ซีลแบบแข็งเป็นประจำ และตักหรือเปลี่ยนชิ้นส่วนเมื่อจำเป็น

3. หล่อลื่นเกียร์ธรรมดา / เฟืองตัวหนอนทุกไตรมาส ระบายน้ำและตรวจสอบระดับน้ำมันของวาล์วนิวแมติกอย่างสม่ำเสมอ

4. สำหรับสภาพการทำงานของสื่อที่มีฤทธิ์กัดกร่อน ให้ตรวจสอบตัววาล์วและลูกบอลเป็นประจำ ระบายสื่อและป้องกันความชื้นและฝุ่นระหว่างการเก็บรักษาระยะยาว

5.การแก้ไขปัญหา: ในกรณีที่ติดขัด ให้บรรเทาแรงกดก่อน จากนั้นจึงถอดแยกชิ้นส่วนและทำความสะอาดสิ่งสกปรกหรือเปลี่ยนชิ้นส่วน สำหรับการทำงานผิดปกติของนิวแมติก/ไฟฟ้า ให้เปลี่ยนไปใช้การทำงานแบบแมนนวลเพื่อใช้ในกรณีฉุกเฉิน จากนั้นแก้ไขปัญหาแอคชูเอเตอร์

6.จัดทำไฟล์การบำรุงรักษา บันทึกรุ่น วันที่ติดตั้ง การบำรุงรักษา และชิ้นส่วนอะไหล่เพื่อเป็นพื้นฐานสำหรับการบำรุงรักษาในภายหลัง
