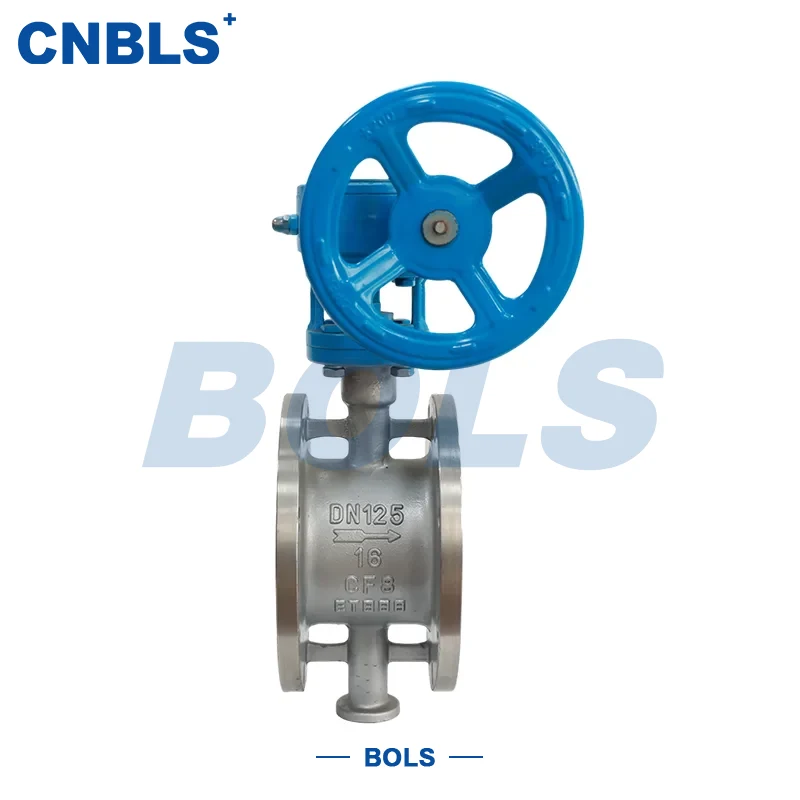

วาล์วปีกผีเสื้อปิดผนึกด้วยโลหะแบบยืดไสลด์สเตนเลส

วาล์วปีกผีเสื้อปิดผนึกด้วยโลหะแบบยืดไสลด์ SD343H สเตนเลสสตีล SD343H เป็นวาล์วควบคุมท่อขนาดกลางถึงขนาดใหญ่ที่ผสานรวมโครงสร้างออฟเซ็ตสามชั้น ซีลแข็งด้วยโลหะ การชดเชยด้วยกล้องส่องทางไกลตามแนวแกน และชุดขับเคลื่อนเฟืองตัวหนอน ตัววาล์วทั้งหมดผลิตจากวัสดุสแตนเลส (สแตนเลสดูเพล็กซ์ 304/316/304L/316L/2205 ฯลฯ) ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง แรงดันสูง และมีการกัดกร่อนสูงปานกลาง

ขับเคลื่อนด้วยกลไกเฟืองตัวหนอนเพื่อหมุนก้านวาล์ว วาล์วจะขับเคลื่อนแผ่นดิสก์เพื่อเปิด ปิด หรือควบคุมการทำงานให้เสร็จสมบูรณ์ บรรลุการควบคุมการปิดและการไหลของสื่อที่เชื่อถือได้ ตัววาล์วรวมโครงสร้างการชดเชยแบบยืดหดได้ในตัว ซึ่งสามารถดูดซับการเคลื่อนตัวตามแนวแกนที่เกิดจากความแตกต่างของอุณหภูมิในท่อโดยไม่จำเป็นต้องต่อข้อต่อขยายเพิ่มเติม ซึ่งช่วยลดความเสี่ยงของการความเข้มข้นของความเค้นของระบบได้อย่างมีประสิทธิภาพ

ด้วยการออกแบบโครงสร้างที่มั่นคงและประสิทธิภาพการปิดผนึกด้วยโลหะที่เชื่อถือได้ วาล์วปีกผีเสื้อปิดผนึกด้วยโลหะแบบยืดไสลด์สเตนเลสจึงมักใช้ในระบบท่ออุตสาหกรรมที่มีสภาพการทำงานที่ซับซ้อน อุณหภูมิที่เปลี่ยนแปลงบ่อย หรือความยาวท่อที่ยาว

คำอธิบายโครงสร้างและหลักการทำงาน

1. การออกแบบโครงสร้างสามชดเชย

วาล์วนี้ใช้โครงสร้างวาล์วปีกผีเสื้อแบบชดเชยสามระดับที่ได้รับการพิสูจน์แล้วของซีรีส์ SD343 ด้วยการออกแบบออฟเซ็ตสามชั้น จานเบรกสามารถปลดออกจากบ่าวาล์วได้อย่างรวดเร็วที่ระยะเปิดเริ่มต้น และบรรลุการบีบอัดเชิงเส้นเฉพาะที่เฟสปิดสุดท้ายเท่านั้น โดยให้ประโยชน์ดังต่อไปนี้:

● แรงเสียดทานต่ำระหว่างการเปิดและปิด

● การสึกหรอน้อยที่สุดบนพื้นผิวซีล

● แรงบิดเปิด/ปิดที่มั่นคงและมีอายุการใช้งานยาวนาน

โครงสร้างนี้เหมาะอย่างยิ่งสำหรับการใช้งานซีลแข็งที่เป็นโลหะ โดยคงประสิทธิภาพการซีลที่เชื่อถือได้แม้ภายใต้สภาวะที่มีอุณหภูมิสูงและแรงดันสูง

2. ระบบโลหะซีลแข็ง

ทั้งบ่าวาล์วและพื้นผิวซีลแผ่นดิสก์ได้รับการตัดเฉือนอย่างแม่นยำและกราวด์จากวัสดุโลหะ มีให้เลือกสองตัวเลือก: ซีลตัวถังสแตนเลสหรือโครงสร้างการเชื่อมแบบซ้อนทับ stellite 6 มันมี:

● ทนทานต่ออุณหภูมิที่สูงและแรงกระแทกจากแรงดัน

● ต้านทานการกัดกร่อนและการสึกหรอได้ดีเยี่ยมต่อตัวกลางที่มีอนุภาคหนัก

● ความเหมาะสมสำหรับการเปิดและปิดบ่อยครั้ง

การออกแบบซีลโลหะแข็งช่วยให้วาล์วรักษาประสิทธิภาพการซีลที่มั่นคงในไอน้ำอุณหภูมิสูง ก๊าซไอเสีย และตัวกลางที่ประกอบด้วยอนุภาค

3. โครงสร้างการชดเชยแบบยืดไสลด์

วาล์วมีกลไกยืดไสลด์ตามแนวแกนในตัวซึ่งสามารถขยายและหดตัวได้อย่างอิสระภายในช่วงที่กำหนดเพื่อชดเชยการกระจัดที่เกิดจากการขยายตัวทางความร้อนและการหดตัวของท่อ:

● ช่วงการขยาย/การหดตัวจะแตกต่างกันไปตามเส้นผ่านศูนย์กลางที่ระบุ

● ลดความเค้นในการเชื่อมต่อหน้าแปลนได้อย่างมีประสิทธิภาพ

● เพิ่มความปลอดภัยโดยรวมของระบบ

การออกแบบนี้มีความสำคัญอย่างยิ่งสำหรับเครือข่ายท่อทำความร้อน ท่อส่งทางไกล และระบบที่มีความผันผวนของอุณหภูมิอย่างมาก

4. กลไกขับเคลื่อนเฟืองตัวหนอน

วาล์วนี้มาพร้อมกับชุดขับเคลื่อนเฟืองตัวหนอนเป็นมาตรฐาน ซึ่งจับคู่กับล้อเลื่อนในการทำงาน โดยมีคุณสมบัติดังต่อไปนี้:

● อัตราการส่งผ่านขนาดใหญ่เพื่อการเปิดและปิดที่ง่ายดาย

● รองรับการควบคุมการไหลที่แม่นยำ

● ประสิทธิภาพการล็อคตัวเองที่เหนือกว่าเพื่อการทำงานที่มั่นคง

ในการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแรงดันสูง ระบบขับเคลื่อนเฟืองตัวหนอนสามารถลดภาระในการปฏิบัติงานและปรับปรุงความปลอดภัยในการปฏิบัติงานในไซต์งานได้อย่างมีประสิทธิภาพ

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

● โครงสร้างเหล็กสแตนเลสทั้งหมดเพื่อความทนทานต่อการกัดกร่อนที่มั่นคง

● การออกแบบออฟเซ็ตสามชั้นทำให้มีแรงบิดเปิด/ปิดต่ำและการสึกหรอน้อยที่สุด

● โลหะซีลแข็งเหมาะกับตัวกลางที่มีอุณหภูมิสูงและแรงดันสูง

● ฟังก์ชั่นการชดเชยแบบยืดไสลด์ในตัวของตัววาล์วจะช่วยลดความเครียดของท่อ

● การเชื่อมต่อแบบแปลนช่วยให้ติดตั้งและบำรุงรักษาได้สะดวก

● ระบบขับเคลื่อนเฟืองตัวหนอนให้การทำงานที่ราบรื่นและเชื่อถือได้

บัตเตอร์ฟลายวาล์วปิดผนึกด้วยโลหะแบบยืดหดได้ทำจากสเตนเลสสตีล ช่วยรักษาสมดุลความน่าเชื่อถือในการซีลและความเสถียรของโครงสร้างภายใต้สภาพการทำงานที่ซับซ้อน ทำให้เหมาะสำหรับระบบการทำงานต่อเนื่องในระยะยาว

การใช้งานทั่วไป

พารามิเตอร์ทางเทคนิค

คำอธิบายการกำหนดค่าวัสดุ

คำแนะนำในการเลือกและการใช้งาน

เมื่อเลือกวาล์วปีกผีเสื้อปิดผนึกโลหะแบบยืดหดได้แบบสเตนเลสสตีล ให้เน้นที่ปัจจัยสำคัญต่อไปนี้:

1. ลักษณะปานกลาง: เลือกสแตนเลสและวัสดุปิดผนึกที่สอดคล้องกันโดยพิจารณาจากการกัดกร่อนปานกลางและปริมาณอนุภาค

2.ความดันและอุณหภูมิ: จับคู่ความดันการออกแบบและสำรองระยะขอบด้านความปลอดภัยที่เพียงพอ

3. การกระจัดของท่อ: ตรวจสอบให้แน่ใจว่าช่วงการชดเชยด้วยกล้องส่องทางไกลของวาล์วเกินการกระจัดตามแนวแกนที่แท้จริงของท่อ

4.มาตรฐานหน้าแปลน: ตรวจสอบความสอดคล้องกับมาตรฐานหน้าแปลนท่อในสถานที่

5.วิธีการใช้งาน: สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือแรงดันสูง ให้จัดลำดับความสำคัญของกลไกเฟืองตัวหนอนที่มีอัตราส่วนการส่งผ่านสูง

สรุป

ด้วยการรวมประสิทธิภาพการซีล การชดเชยการเคลื่อนที่ และความเสถียรในการปฏิบัติงานไว้ในยูนิตวาล์วเดี่ยว ซีรีส์ผลิตภัณฑ์นี้จึงช่วยลดจำนวนอุปกรณ์เสริมของระบบและปรับปรุงความน่าเชื่อถือโดยรวมของระบบท่อ

ในสถานการณ์ทางอุตสาหกรรมที่เกี่ยวข้องกับความดันปานกลางถึงสูง อุณหภูมิสูง และการเคลื่อนตัวของท่ออย่างมีนัยสำคัญ วาล์วปีกผีเสื้อปิดผนึกด้วยโลหะแบบยืดไสลด์สเตนเลสจะรักษาการทำงานที่มั่นคงในระยะยาว ลดความถี่ในการบำรุงรักษา และเหมาะอย่างยิ่งสำหรับการใช้งานระยะยาวและการใช้งานขนาดใหญ่ในโครงการวิศวกรรม
