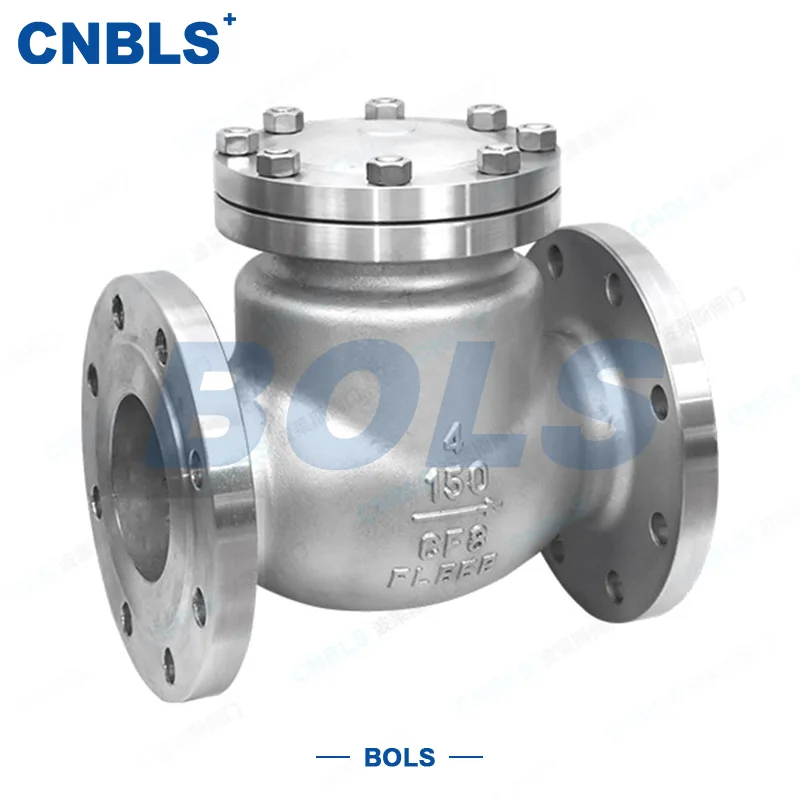

ANSI เช็ควาล์วสวิงหน้าแปลน

ANSI Flange Swing Check Valves (ยี่ห้อ: Bolaisi ซีรีส์รุ่น: H44W/Y-150LB/300LB/600LB/900LB) เป็นวาล์วทางเดียวที่ทำงานอัตโนมัติเต็มรูปแบบโดยไม่มีอุปกรณ์ขับเคลื่อนภายนอก ออกแบบมาเพื่อมอบการป้องกันการไหลย้อนกลับที่เชื่อถือได้สำหรับระบบท่อส่งของเหลวทางอุตสาหกรรม วาล์วผลิตจากสแตนเลสคุณภาพสูง สามารถใช้งานร่วมกับน้ำ น้ำมัน ไอน้ำ และตัวกลางอุตสาหกรรมต่างๆ และสามารถทำงานได้อย่างเสถียรเป็นเวลานานภายใต้สภาวะแรงดันปกติ มีคุณสมบัติต้านทานการไหลต่ำ ประสิทธิภาพการปิดผนึกสูง และความเข้ากันได้สูง โดยทำหน้าที่เป็นวาล์วพื้นฐานที่จำเป็นเพื่อให้มั่นใจในความปลอดภัยของท่อและการทำงานของกระบวนการที่มั่นคง

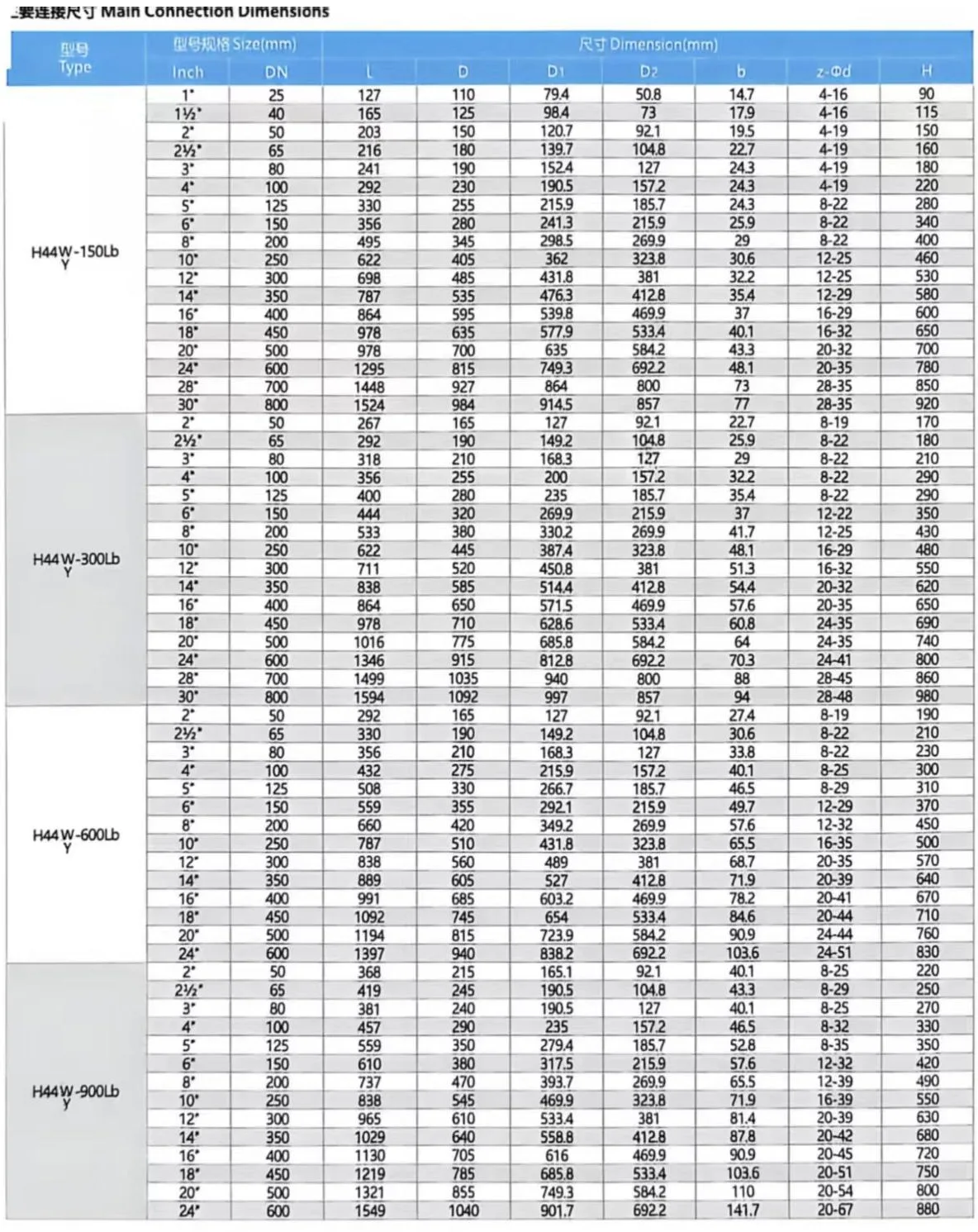

พารามิเตอร์ทางเทคนิคหลัก

ข้อได้เปรียบด้านการออกแบบโครงสร้างและประสิทธิภาพหลัก

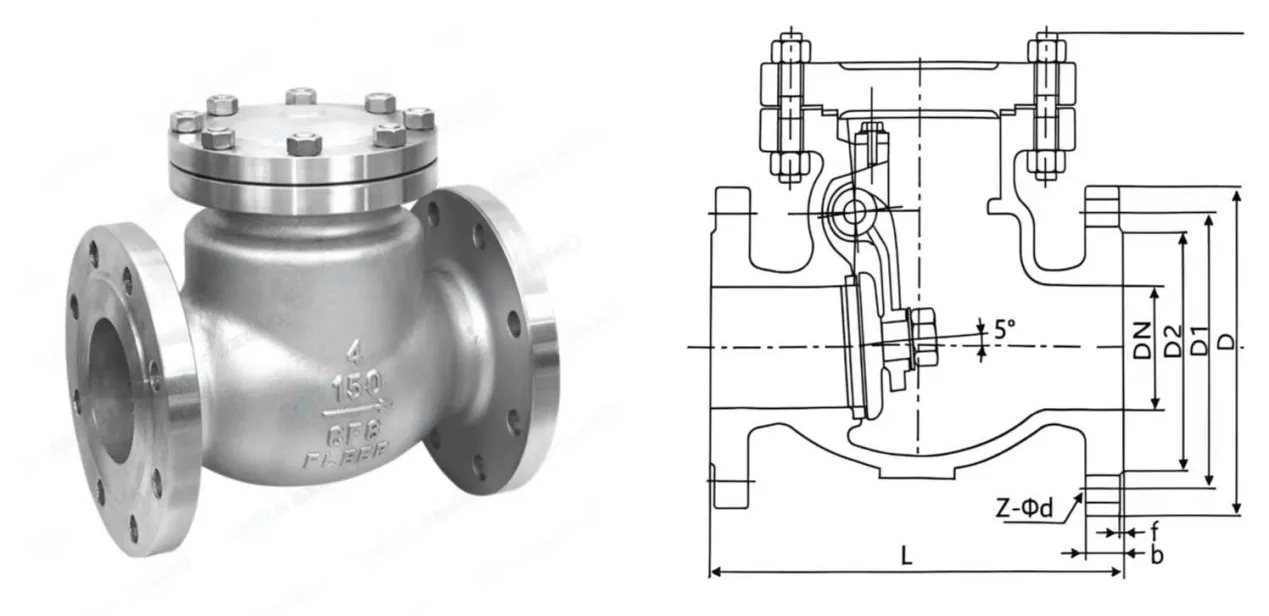

เช็ควาล์วสวิงหน้าแปลน ANSI ใช้โครงสร้างดิสก์สวิงเดี่ยวที่ได้รับการปรับแต่งมาอย่างแม่นยำ ซึ่งประกอบด้วยตัววาล์วที่มีความแข็งแรงสูง ฝากระโปรงแบบปิดผนึก บ่าวาล์วแบบเอียง ดิสก์สวิง ตัวโยกส่งกำลัง และเพลาพินในตัว แผ่นวาล์วหมุนได้อย่างราบรื่นเพื่อเปิดและปิดรอบๆ เพลาบานพับ ด้วยการออกแบบโดยรวมที่สมดุลระหว่างประสิทธิภาพการทำงานและความน่าเชื่อถือด้านความปลอดภัย

ข้อได้เปรียบด้านประสิทธิภาพที่สำคัญ

ความต้านทานการไหลต่ำเป็นพิเศษและประสิทธิภาพการส่งผ่านสูง

การใช้ช่องทางการไหลตรงและการจัดวางช่องการไหลที่ได้รับการปรับปรุงให้มีบ่าวาล์วเอียง ช่วยลดความปั่นป่วนของของไหลและการสูญเสียแรงดันในพื้นที่ได้อย่างมาก ด้วยความต้านทานที่น้อยที่สุดระหว่างการไหลตัวกลางไปข้างหน้า ทำให้มั่นใจได้ถึงประสิทธิภาพการส่งผ่านท่อที่สูงและการใช้พลังงานที่ลดลงสำหรับการดำเนินงานในระยะยาว

การออกแบบที่ป้องกันการรั่วไหลและปัจจัยด้านความปลอดภัยสูง

ด้วยโครงสร้างเพลาพินในตัว ช่วยลดจุดรั่วซึมที่เกิดจากก้านวาล์วที่ขยายออกได้อย่างสมบูรณ์ เมื่อเทียบกับวาล์วแบบบานพับภายนอกแบบเดิม เหมาะอย่างยิ่งสำหรับสารระเหย ไวไฟ และวัตถุระเบิด เช่น น้ำมันและไอน้ำ ช่วยขจัดความเสี่ยงด้านความปลอดภัยและสิ่งแวดล้อมจากการรั่วไหลของตัวกลาง

การติดตั้งที่ยืดหยุ่นและความเข้ากันได้ที่แข็งแกร่ง

รองรับการติดตั้งไปป์ไลน์ทั้งแนวนอนและแนวตั้งโดยไม่ต้องมีข้อกำหนดการติดตั้งแบบกำหนดเอง ปรับให้เข้ากับรูปแบบไปป์ไลน์อุตสาหกรรมที่ซับซ้อน กลุ่มผลิตภัณฑ์เจาะเต็มตั้งแต่ DN15 ถึง DN800 ด้วยการออกแบบเสริมโครงสร้างสำหรับสภาพที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ช่วยให้เปิดและปิดได้อย่างราบรื่นโดยไม่เกิดการติดขัด ทำให้มีความเข้ากันได้เหนือกว่าวาล์วที่คล้ายกัน

การปิดผนึกที่มั่นคงและการตอบสนองที่รวดเร็ว

การออกแบบการปิดผนึกที่ยึดติดอย่างสมบูรณ์ระหว่างแผ่นดิสก์และบ่าวาล์วทำให้เกิดแรงอัดแบบคู่ผ่านแรงดันปานกลางและน้ำหนักตัวเองของแผ่นดิสก์เพื่อการหยุดการรั่วไหลเป็นศูนย์ โครงสร้างแบบสวิงให้การตอบสนองที่รวดเร็ว โดยตัดท่อทันทีเมื่อมีการไหลย้อนกลับเพื่อปิดกั้นของเหลวย้อนกลับโดยสมบูรณ์

ไม่มีไดรฟ์ภายนอกและต้นทุน O&M ต่ำ

การเปิดและปิดอัตโนมัติเต็มรูปแบบขับเคลื่อนด้วยความแตกต่างของแรงดันปานกลางและน้ำหนักตัวของแผ่นดิสก์ ไม่จำเป็นต้องใช้พลังงานจากภายนอก การจ่ายอากาศ หรือระบบควบคุม โดยไม่มีการแทรกแซงด้วยตนเอง โครงสร้างที่ได้รับการปรับปรุงให้มั่นใจว่ามีอัตราความล้มเหลวต่ำ ซึ่งช่วยลดต้นทุนในการติดตั้งที่ไซต์งาน การทดสอบการใช้งาน และการบำรุงรักษาระยะยาวได้อย่างมาก

หลักการทำงาน

การเปิดและปิดของเช็ควาล์วสวิงหน้าแปลน ANSI นั้นขับเคลื่อนอย่างเต็มที่จากความแตกต่างของแรงดันปานกลางในท่อและน้ำหนักตัวเองของดิสก์ โดยไม่ต้องใช้พลังงานจากภายนอกหรือการทำงานแบบแมนนวล กระบวนการทำงานแบ่งออกเป็นการเปิดไปข้างหน้าและการปิดแบบย้อนกลับ:

การเปิดไปข้างหน้าและการขนส่งที่ราบรื่น

เมื่อตัวกลางไหลไปข้างหน้าจากทางเข้าและแรงดันทางเข้าเกินแรงดันย้อนกลับของทางออก แรงผลักดันของของไหลไปข้างหน้าจะยกแผ่นวาล์ว แผ่นดิสก์จะหมุนไปรอบๆ เพลาพินในตัวผ่านทางตัวโยก โดยแยกออกจากบ่าวาล์วจนสุดเพื่อเปิดช่องการไหล ตัวกลางไหลผ่านโดยไม่มีสิ่งกีดขวางโดยมีการสูญเสียแรงดันน้อยที่สุด โดยไม่ส่งผลกระทบต่อประสิทธิภาพการส่งผ่านท่อตามปกติ

ปิดเครื่องอัตโนมัติและป้องกันการไหลย้อนกลับ

ในกรณีที่ปั๊มปิด การลดแรงดันต้นน้ำ การเปลี่ยนแปลงแรงดันท่ออย่างกะทันหัน และสภาพการทำงานอื่นๆ แรงดันย้อนกลับของทางออกจะเกินแรงดันขาเข้าอย่างรวดเร็ว แรงที่รวมกันของแรงดันปานกลางย้อนกลับและน้ำหนักตัวเองของแผ่นดิสก์จะขับเคลื่อนแผ่นดิสก์ให้หมุนกลับและกดแนบกับบ่าวาล์วอย่างแน่นหนา ซึ่งจะตัดช่องการไหลออกทันทีและขัดขวางการไหลย้อนกลับ โดยพื้นฐานแล้วจะหลีกเลี่ยงการปนเปื้อนข้ามวัสดุ ความผิดปกติของกระบวนการ มลภาวะปานกลาง และความไม่สมดุลของแรงดัน และปกป้องอุปกรณ์ต้นน้ำหลัก เช่น ปั๊มและคอมเพรสเซอร์จากความเสียหายจากการกระแทกย้อนกลับ

สถานการณ์การใช้งานและมาตรฐานการปฏิบัติตามข้อกำหนด

ด้วยประสิทธิภาพการป้องกันการไหลย้อนกลับที่ยอดเยี่ยม ความสามารถในการปรับสภาพการทำงานได้กว้าง และความน่าเชื่อถือในการปฏิบัติงานในระยะยาว เช็ควาล์วสวิงหน้าแปลน ANSI จึงถูกนำมาใช้กันอย่างแพร่หลายในระบบของเหลวหลักทางอุตสาหกรรม:

● หน่วยการผลิตปิโตรเคมี

● ท่อส่งน้ำมันและก๊าซทางไกล

● หน่วยการกลั่นและการประมวลผลทางเคมี

● การบำบัดน้ำอุตสาหกรรมและระบบน้ำหมุนเวียน

● เครือข่ายท่อส่งความร้อนด้วยไอน้ำและพลังงานความร้อน

ในสภาพการทำงานข้างต้น วาล์วจะแก้ปัญหาการไหลย้อนกลับของท่อได้อย่างมีประสิทธิภาพ และลดความเสี่ยงในการผลิต รวมถึงการผสมวัสดุ ความผิดปกติของกระบวนการ การปนเปื้อนปานกลาง และความไม่สมดุลของแรงดัน ซึ่งทำหน้าที่เป็นส่วนประกอบในการป้องกันความปลอดภัยที่ขาดไม่ได้สำหรับระบบท่อทางอุตสาหกรรม

การปฏิบัติตามมาตรฐานและการควบคุมคุณภาพ

ซีรีส์นี้ได้รับการออกแบบและผลิตตามข้อกำหนด ANSI (American National Standards Institute) อย่างเคร่งครัด ขนาดหน้าแปลนเป็นไปตาม ANSI B16.5 การออกแบบวาล์วและพิกัดอุณหภูมิความดันเป็นไปตาม ANSI B16.34 และยังตรงตามข้อกำหนดอุตสาหกรรม API ที่เกี่ยวข้องสำหรับการใช้งานน้ำมันและก๊าซ วาล์วทุกตัวผ่านการทดสอบความแข็งแรงของอุทกสถิตอย่างเข้มงวดและการตรวจสอบประสิทธิภาพการปิดผนึกก่อนส่งมอบ เป็นไปตามมาตรฐานอุตสาหกรรมและความต้องการการปฏิบัติงานนอกสถานที่อย่างเต็มรูปแบบสำหรับการบริการระยะยาวที่มั่นคงในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

คำถามที่พบบ่อย

คำถามที่ 1: เช็ควาล์วสวิงหน้าแปลน ANSI คืออะไร หน้าที่หลักของมันคืออะไร?

ANSI Flanged Swing Check Valve เป็นวาล์วทางเดียวที่ออกแบบตามมาตรฐานของอเมริกา ใช้แรงดันของตัวกลางที่ไหลและแรงโน้มถ่วงเพื่อเปิดและปิดโดยอัตโนมัติ ป้องกันการไหลย้อนกลับในระบบท่อ

มีการใช้กันอย่างแพร่หลายในการปกป้องปั๊ม อุปกรณ์ และท่อโดยการป้องกันการไหลย้อนกลับ ค้อนน้ำ การสูญเสียแรงดัน และการปนเปื้อนปานกลาง แผ่นวาล์วจะเปิดระหว่างการไหลไปข้างหน้าและปิดโดยอัตโนมัติเมื่อการไหลหยุดหรือย้อนกลับ

คำถามที่ 2: เช็ควาล์วสวิงหน้าแปลน ANSI มีข้อดีอย่างไรเมื่อเปรียบเทียบกับเช็ควาล์วอื่นๆ

เช็ควาล์วสวิงหน้าแปลน ANSI มีข้อดีหลายประการ ได้แก่:

การออกแบบการไหลแบบเต็ม:ความสามารถในการไหลขนาดใหญ่พร้อมการสูญเสียแรงดันต่ำ เหมาะสำหรับท่อขนาดใหญ่และการใช้งานที่มีอัตราการไหลสูง

ประสิทธิภาพป้องกันการอุดตันที่แข็งแกร่ง:ห้องวาล์วขนาดใหญ่และการเคลื่อนตัวของจานกว้างช่วยลดความเสี่ยงของการอุดตันจากอนุภาคและสิ่งสกปรก

อายุการใช้งานยาวนาน:โครงสร้างที่เรียบง่ายและทนทานช่วยให้การทำงานมีเสถียรภาพในระยะยาว

บำรุงรักษาง่าย:การเชื่อมต่อแบบหน้าแปลนและฝากระโปรงแบบเกลียวช่วยให้ทำความสะอาดได้สะดวกและเปลี่ยนส่วนประกอบโดยไม่ต้องถอดท่อออก

คำถามที่ 3: Class150, Class300, Class600, Class900 และ Class1500LB สอดคล้องกับแรงกดดันใดบ้าง

ระดับแรงดัน ANSI แตกต่างกันไปตามอุณหภูมิ แรงดันอ้างอิงโดยประมาณที่อุณหภูมิปกติคือ:

คลาส 150LB:ประมาณ 2.0 เมกะปาสคาล

คลาส 300LB:ประมาณ 5.0 เมกะปาสคาล

คลาส 600LB:ประมาณ 10.0 เมกะปาสคาล

คลาส 900LB:ประมาณ 15.0 เมกะปาสคาล

คลาส 1500LB:ประมาณ 25.0 เมกะปาสคาล

สำหรับการใช้งานที่อุณหภูมิสูง ควรตรวจสอบแรงดันใช้งานจริงตามแผนภูมิพิกัดแรงดันและอุณหภูมิ

Q4: มีหน้าซีลหน้าแปลนประเภทใดบ้าง?

RF (ยกหน้า):พื้นผิวการซีลทั่วไปสำหรับการใช้งานน้ำ น้ำมัน และก๊าซ Class150/Class300

RJ (หน้าข้อต่อแหวน):เหมาะสำหรับการใช้งานที่มีแรงดันสูงและอุณหภูมิสูง เช่น ระบบไอน้ำและปิโตรเคมี

FF (หน้าแบน):ส่วนใหญ่ใช้สำหรับท่อเหล็กหล่อแรงดันต่ำและระบบน้ำประปาของเทศบาล

Q5: ช่วงขนาดมาตรฐานคืออะไร? มีขนาดที่กำหนดเองหรือไม่?

ช่วงขนาดมาตรฐานคือ NPS 2 นิ้วถึง NPS 24 นิ้ว ขนาดใหญ่ตั้งแต่ NPS 26 นิ้วถึง NPS 48 นิ้ว สามารถปรับแต่งได้ตามความต้องการของโครงการ

เช็ควาล์วสวิงหน้าแปลน ANSI ของเรารองรับมาตรฐานท่อส่งสากล และสามารถปรับแต่งสำหรับโครงการในต่างประเทศและการใช้งานทางอุตสาหกรรม
