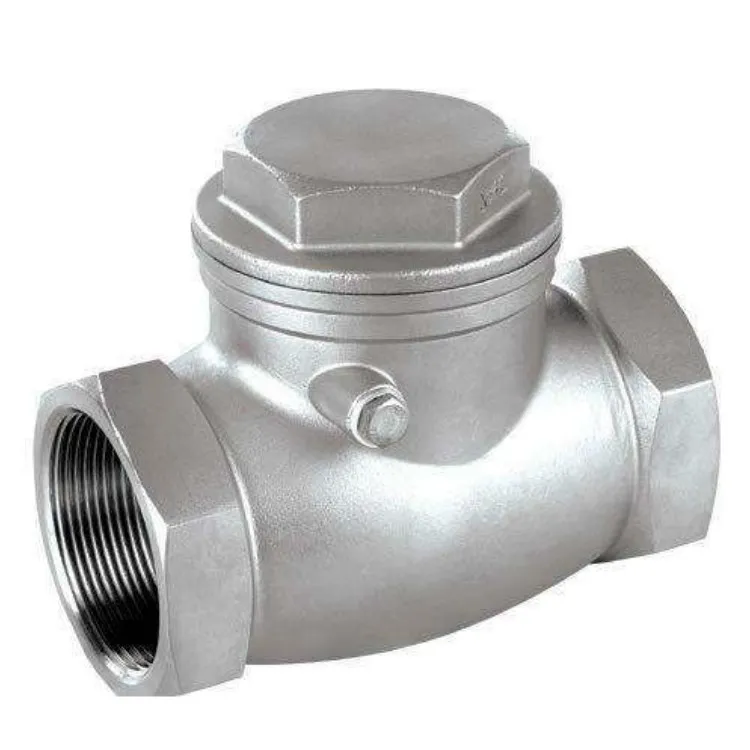

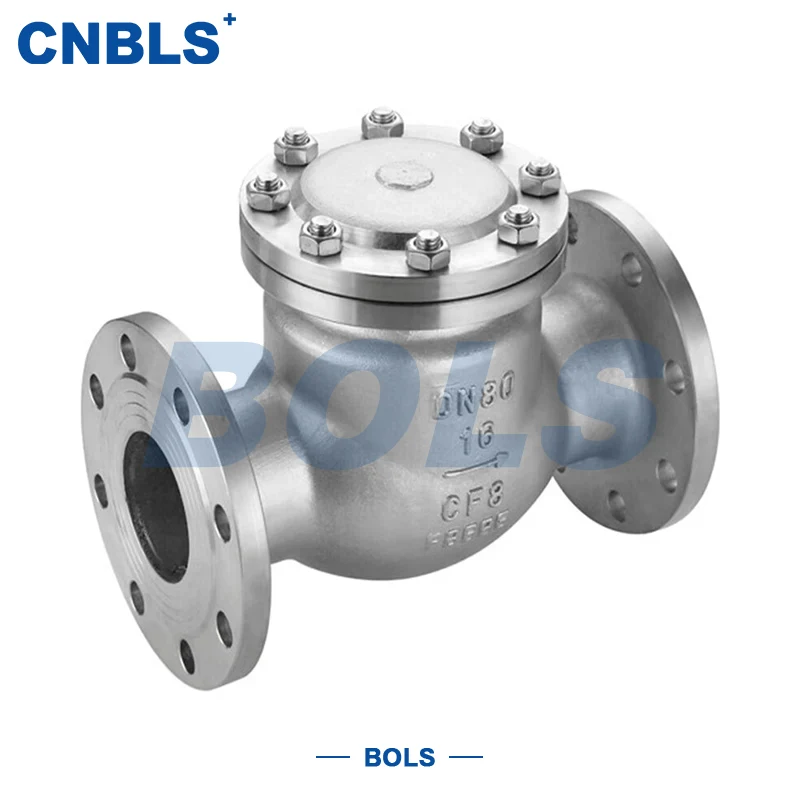

สแตนเลสสตีลฟอร์จเหล็กซ็อกเก็ตเกลียวภายในเชื่อมสวิงเช็ควาล์ว

สแตนเลสสตีลฟอร์จเหล็กภายในซ็อกเก็ตเกลียวเชื่อมสวิงเช็ควาล์วเป็นวาล์วตรวจสอบอัตโนมัติที่ออกแบบมาเป็นพิเศษสำหรับสภาพการทำงานขนาดเล็กและขนาดกลางที่มีแรงดันสูงและมีฤทธิ์กัดกร่อน ผลิตจากเหล็กสแตนเลสหลอม มีคุณสมบัติทั้งการเชื่อมต่อแบบเกลียวภายในและแบบเชื่อมซ็อกเก็ต ซึ่งสามารถเลือกได้อย่างยืดหยุ่นตามเงื่อนไขการติดตั้งในสถานที่

วาล์วจะเปิดและปิดโดยอัตโนมัติตามแรงกดของตัวกลาง: จานหมุนรอบบานพับเพื่อเปิดระหว่างการไหลไปข้างหน้า ช่วยให้ตัวกลางเคลื่อนตัวได้อย่างราบรื่น ในกรณีที่มีการไหลย้อนกลับ จานปิดอย่างรวดเร็วด้วยน้ำหนักของมันเองและแรงดันย้อนกลับเพื่อตัดการไหลย้อนกลับและปกป้องปั๊ม คอมเพรสเซอร์ และอุปกรณ์ท่อส่งปลายทาง

ด้วยวัสดุเหล็กหลอมและการซีลโลหะผสมแข็ง วาล์วจึงมีความแข็งแรงสูง ทนต่อการกัดเซาะ ทนต่ออุณหภูมิสูง และทนต่อการกัดกร่อน ช่วยให้การทำงานมีความเสถียรในระยะยาวในสภาพแวดล้อมที่รุนแรง เช่น อุตสาหกรรมเคมี พลังงาน ยา และกระบวนการแปรรูปที่มีความแม่นยำ

เช็ควาล์วสวิงเชื่อมซ็อกเก็ตเกลียวภายในเหล็กสแตนเลสหลอม เหมาะอย่างยิ่งสำหรับระบบท่อแรงดันปานกลางถึงต่ำถึงสูงปานกลางที่มีพื้นที่การติดตั้งจำกัดและมีความต้องการสูงสำหรับการปิดผนึกความน่าเชื่อถือและความแข็งแรงของโครงสร้าง

พารามิเตอร์ทางเทคนิคหลัก

โครงสร้างและวัสดุส่วนประกอบ

ส่วนประกอบที่สำคัญทั้งหมดของสแตนเลสสตีลฟอร์จเหล็กภายในเธรดซ็อกเก็ตเชื่อมสวิงเช็ควาล์วทำจากสแตนเลสปลอมแปลงพร้อมพื้นผิวการปิดผนึกที่แข็งแกร่ง และประสิทธิภาพโดยรวมสูงกว่าวาล์วหล่อทั่วไปมาก

● ตัวเครื่อง/ฝากระโปรง: สแตนเลส 304/316/316L ปลอมแปลง มีความหนาแน่นและความแข็งแรงสูง

● แผ่นดิสก์: เหล็กหลอมที่ทำจากวัสดุชนิดเดียวกัน + แผ่นโลหะผสมแข็งแบบ Stellite

● ที่นั่ง: ฐานเหล็กหลอม + โลหะผสมแข็ง ทนทานต่อการสึกหรอและการกัดเซาะ

● กลไกบานพับ: สแตนเลสหลอม; เพลาทำจากสแตนเลสชุบแข็งด้วยการตกตะกอน 17-4PH

● ซีลเกลียว: ปะเก็น PTFE

● ซีลรอยเชื่อมซ็อกเก็ต: วัสดุเชื่อมสแตนเลสที่เข้ากันกับตัวเครื่อง

● ซีลฝากระโปรง: ปะเก็นแผลเกลียว 316 ลิตร

● โบลท์/น็อต: สแตนเลส 304/316 ป้องกันการกัดกร่อนโดยรวมได้สม่ำเสมอ

มาตรฐานการออกแบบและการผลิต

การออกแบบ วัสดุ การประมวลผล และการตรวจสอบวาล์วซีรีส์นี้เป็นไปตามมาตรฐานแห่งชาติเพื่อให้มั่นใจถึงความสามารถในการสับเปลี่ยนและความปลอดภัย

● เช็ควาล์วสวิง: GB/T 12236

● พิกัดอุณหภูมิแรงดัน: GB/T 12224

● ขนาดเผชิญหน้า: GB/T 12221

● มาตรฐานเธรด: GB/T 7306

● มาตรฐานการเชื่อมซ็อกเก็ต: GB/T 12224

● มาตรฐานการปลอม: GB/T 13401

● มาตรฐานวัสดุ: GB/T 1220

● กระบวนการเชื่อมแบบซ้อนทับ: GB/T 17491

● การทดสอบแรงดันและซีล: GB/T 13927

● ข้อกำหนดการติดตั้ง: GB 50235

ข้อดีของผลิตภัณฑ์หลัก

วัสดุเหล็กหลอม รับประกันความแข็งแรงและทนต่อการกัดกร่อนแบบคู่

การใช้เหล็กกล้าไร้สนิมปลอมแปลงทำให้ทนทานต่อแรงดันสูง แรงกระแทก และการกัดกร่อนได้ดีกว่าวาล์วเหล็กหล่อทั่วไป เหมาะสำหรับการใช้งานระยะยาวภายใต้สภาวะการทำงานที่รุนแรง

โครงสร้างการเชื่อมต่อแบบคู่เพื่อการติดตั้งที่ยืดหยุ่น

เกลียวภายในช่วยให้ประกอบและถอดชิ้นส่วนได้อย่างรวดเร็ว การเชื่อมแบบซ็อกเก็ตเหมาะสำหรับสถานการณ์ที่มีแรงดันสูง การสั่นสะเทือน และการปิดผนึกสูง สแตนเลสสตีลฟอร์จเหล็กภายในเธรดซ็อกเก็ตเชื่อมสวิงเช็ควาล์วสามารถตอบสนองนิสัยการติดตั้งของผู้ใช้ที่แตกต่างกัน

โครงสร้างสวิง ความต้านทานการไหลต่ำ และการกระทำที่ละเอียดอ่อน

จานหมุนรอบเพลาเพื่อเปิด ให้การไหลที่ราบรื่น การสูญเสียแรงดันต่ำ และการตอบสนองการเปิด/ปิดที่รวดเร็ว ลดค้อนน้ำและผลกระทบจากการไหลย้อนกลับได้อย่างมีประสิทธิภาพ

โลหะซีลแข็ง อุณหภูมิสูงและทนต่อการสึกหรอ

พื้นผิวการซีลที่หุ้มด้วยโลหะผสมแข็ง ใช้ได้กับไอน้ำ น้ำมันที่มีอุณหภูมิสูง และตัวกลางที่มีฤทธิ์กัดกร่อน โดยมีอายุการใช้งานยาวนานและมีความเสี่ยงต่อการรั่วซึมต่ำ

ขนาดกะทัดรัด เหมาะสำหรับพื้นที่จำกัด

โครงสร้างที่กะทัดรัดเหมาะอย่างยิ่งสำหรับเครื่องมือ ท่อส่งกระบวนการเจาะขนาดเล็ก การจับคู่อุปกรณ์ อุปกรณ์ที่ติดตั้งลื่นไถล และสถานที่อื่นๆ ที่จำกัดพื้นที่

แนวทางการคัดเลือก

การเลือกตามความดันและรุ่น

● PN16: ระบบจ่ายน้ำแรงดันต่ำ การระบายน้ำ และระบบน้ำหมุนเวียน

● PN25: ท่อส่งน้ำมันและกระบวนการเคมีทั่วไป

● PN40/PN63: แรงดันปานกลาง-สูง อุณหภูมิสูง และสภาวะการกระแทก

การตีความแบบจำลอง:1 = เกลียวใน, 6 = การเชื่อมแบบซ็อกเก็ต, 4 = แบบสวิง, P = เหล็กกล้าไร้สนิม

การเลือกตามการกัดกร่อนปานกลาง

● น้ำ อากาศ การกัดกร่อนแบบธรรมดา → 304

● ประกอบด้วยคลอรีน กรด/ด่างอ่อน สารเคมีอ่อน → 316

● การกัดกร่อนรุนแรง อุณหภูมิสูง เกลือสูง → 316 ลิตร

การคัดเลือกตามเงื่อนไขของสถานที่

● การบำรุงรักษาและการแยกชิ้นส่วนบ่อยครั้ง → ด้ายภายใน

● แรงดันสูง การสั่นสะเทือน การติดตั้งแบบตายตัว → การเชื่อมแบบซ็อกเก็ต

ทิศทางการติดตั้ง

● ไปป์ไลน์แนวนอน: ใช้โครงสร้างสากลได้

● ไปป์ไลน์แนวตั้ง: ตัวกลางต้องไหลขึ้นด้านบน

การติดตั้งและบำรุงรักษา

หมายเหตุการติดตั้ง

● ตรวจสอบรุ่น ความดัน เส้นผ่านศูนย์กลาง วัสดุ และการเชื่อมต่อว่าตรงกับท่อก่อนการติดตั้ง

● ทำความสะอาดสิ่งสกปรกในท่อเพื่อหลีกเลี่ยงการติดขัดของแผ่นดิสก์

● ใช้เทปหรือปะเก็น PTFE ในการติดตั้งแบบเกลียว และขันให้แน่นเท่ากัน

● ทำการบาก การเชื่อม และการตรวจสอบการเชื่อมซ็อกเก็ตแบบมาตรฐานเพื่อให้แน่ใจว่าไม่มีการรั่วไหล

● ติดตั้งตามทิศทางการไหลที่ทำเครื่องหมายด้วยลูกศรบนตัววาล์ว

การบำรุงรักษาตามปกติ

● ตรวจสอบเกลียว รอยเชื่อม และฝากระโปรงเป็นประจำเพื่อดูการรั่วซึม

● ทำความสะอาดสิ่งสกปรกในช่องวาล์วเป็นประจำเพื่อป้องกันการติดขัดของบานพับ

● ทาจาระบีอุณหภูมิสูงที่แกนบานพับเพื่อลดการสึกหรอ

● พื้นผิวซีลที่ชำรุดสามารถซ่อมแซมได้โดยการซ้อนทับใหม่เพื่อยืดอายุการใช้งาน

การแก้ไขปัญหา

● การปิดที่ไม่เหมาะสม: ตรวจสอบสิ่งเจือปนหรือความเสียหายบนแผ่นดิสก์ บานพับ และพื้นผิวซีล

● การรั่วไหลภายนอก: ขันเกลียวให้แน่นหรือเปลี่ยนปะเก็น ซ่อมแซมรอยเชื่อม

● การติดขัด: ถอดแยกชิ้นส่วนและทำความสะอาดสิ่งแปลกปลอม แก้ไขกลไกบานพับ

การใช้งานทั่วไป

ด้วยความแข็งแรงสูง ทนต่อการกัดกร่อนสูง และประสิทธิภาพการปิดผนึกสูง สแตนเลสสตีลฟอร์จเหล็กภายในเธรดซ็อกเก็ตเชื่อมสวิงเช็ควาล์วถูกนำมาใช้กันอย่างแพร่หลายใน:

● ท่อส่งกระบวนการปิโตรเคมีและเคมีภัณฑ์ชั้นดี

● ระบบเสริมของโรงไฟฟ้าและสถานีไฟฟ้า

● ระบบสื่อกลางที่สะอาดด้านยา อาหาร และเครื่องดื่ม

● อุปกรณ์และการควบคุมของเหลวแรงดันสูงแบบเจาะขนาดเล็ก

● ท่อขนาดกลางที่มีฤทธิ์กัดกร่อน เช่น น้ำทะเลและน้ำเสียที่มีคลอรีน
