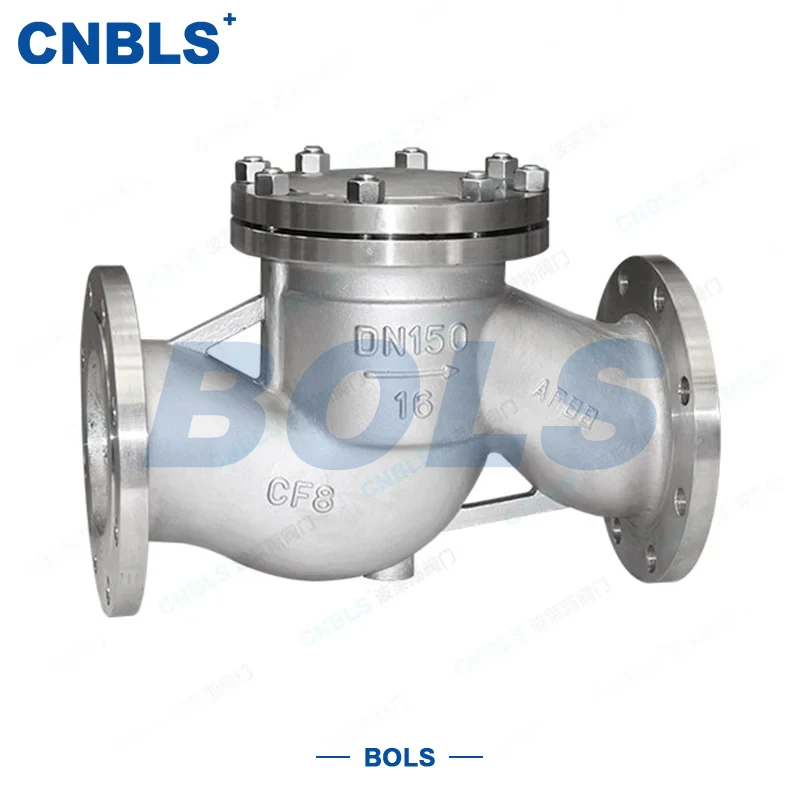

เช็ควาล์วลิฟท์สแตนเลส

เช็ควาล์วลิฟท์สเตนเลสสตีล (ซีรีส์ H41H) เป็นเช็ควาล์วชนิดยกอัตโนมัติที่ออกแบบอย่างมืออาชีพตามมาตรฐาน GB/T 12235 ตัวเครื่องหลักทำจากสแตนเลส 304/316/316L พร้อมโครงสร้างซีลแข็งที่เป็นโลหะ โดยทั้งแผ่นดิสก์และบ่านั่งหุ้มด้วยทังสเตนคาร์ไบด์ ออกแบบมาเป็นพิเศษเพื่อป้องกันการไหลย้อนกลับและปกป้องท่อและอุปกรณ์

วาล์วเปิดและปิดโดยอัตโนมัติโดยใช้แรงดันปานกลาง:

● การไหลไปข้างหน้าช่วยยกแผ่นดิสก์ขึ้น ช่วยให้เคลื่อนผ่านได้อย่างราบรื่น

● การไหลย้อนกลับจะดันจานปิดอย่างรวดเร็วด้วยแรงโน้มถ่วงและแรงดันย้อนกลับ ทำให้เกิดซีลที่แน่นหนาโดยไม่มีการรั่วไหล

ด้วยช่องทางการไหลตรงและกลไกนำทางแนวตั้ง วาล์วจึงมีการทำงานที่มั่นคง การตอบสนองที่รวดเร็ว และความต้านทานการไหลต่ำ เหมาะสำหรับการใช้งานระยะยาวในสภาวะที่ไม่เอื้ออำนวย เช่น การกัดกร่อน อุณหภูมิสูง และตัวกลางที่มีอนุภาค

วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี น้ำประปาและการระบายน้ำของเทศบาล พลังงาน อาหารและยา โลหะวิทยา และอุตสาหกรรมอื่นๆ โดยเฉพาะอย่างยิ่งสำหรับท่อความดันต่ำถึงสูงที่มีสารกัดกร่อน

พารามิเตอร์ทางเทคนิคหลัก

โครงสร้างและองค์ประกอบของวัสดุ

ซีรีส์เช็ควาล์วยกสเตนเลสสตีลทั้งหมดมีโครงสเตนเลสสตีลที่ทนต่อการกัดกร่อนและพื้นผิวซีลกุญแจเสริมความแข็งแรง ช่วยปรับปรุงอายุการใช้งานและความน่าเชื่อถือโดยรวมได้อย่างมาก

1. ส่วนประกอบและวัสดุหลัก

● ตัวเครื่อง / ฝากระโปรง: สแตนเลส 304, 316, 316L (GB/T 1220)

● แผ่นดิสก์: ตัวเครื่องทำจากสแตนเลสสตีล + เคลือบแข็งแบบ Stellite

● ที่นั่ง: ฐานสแตนเลส + หันหน้าไปทางแข็งแบบ Stellite

● คำแนะนำ: สแตนเลสปลอมแปลง ยกเรียบโดยไม่ติดขัด

● ปะเก็น: ปะเก็นแผลเกลียว 316L (GB/T 4622.1)

● สลักเกลียว / ถั่ว: สแตนเลส 304/316 สำหรับการจับคู่การกัดกร่อน

2. คุณสมบัติโครงสร้าง

● คู่มือการยกแนวตั้ง การเคลื่อนที่ของแผ่นดิสก์ที่มั่นคงโดยไม่มีการโก่งตัว

● เส้นทางการไหลตรง การสูญเสียแรงดันต่ำ

● ซีลโลหะแข็ง: ทนต่ออุณหภูมิสูง การกัดเซาะ และการสึกหรอ

● การเชื่อมต่อแบบแปลนเพื่อการติดตั้งและบำรุงรักษาที่ง่ายดาย

● ทำงานอัตโนมัติเต็มรูปแบบ ไม่ต้องใช้ไฟฟ้า/นิวแมติกส์

มาตรฐานการออกแบบและการผลิต

เช็ควาล์วลิฟท์สเตนเลสสตีลเป็นไปตามมาตรฐานแห่งชาติตลอดกระบวนการทั้งหมดตั้งแต่การออกแบบและการผลิตไปจนถึงการตรวจสอบ เพื่อให้มั่นใจถึงความสามารถในการเปลี่ยนกันได้และความปลอดภัย

● โครงสร้างวาล์ว: GB/T 12235 (เช็ควาล์วยก)

● ระดับความดันและอุณหภูมิ: GB/T 12224

● ต่อหน้า: GB/T 12221

● หน้าแปลน: GB/T 9113 (RF)

● วัสดุ: GB/T 1220, GB/T 13401

● การเคลือบผิวแข็ง: GB/T 17491

● การทดสอบแรงดันและซีล: GB/T 13927

● NDT: เจบี/ที 6439

● การติดตั้ง: GB 50235

ข้อดีหลัก

ทนต่อการกัดกร่อนได้ดี

ตัวเครื่องทำจากสเตนเลสสตีลทั้งตัวเพื่อการใช้งานที่ยาวนานในน้ำคลอรีน กรด/ด่างอ่อน น้ำทะเล และสารเคมี

การปิดผนึกที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน

แผ่นดิสก์และเบาะนั่งหุ้มด้วยโลหะผสม Stellite ทนต่อการสึกหรอและอุณหภูมิสูง ช่วยลดการรั่วไหลและความถี่ในการเปลี่ยนได้อย่างมาก

การกระทำที่ละเอียดอ่อนและการป้องกันการไหลย้อนกลับที่ดีเยี่ยม

โครงสร้างลิฟต์แนวตั้งปิดอย่างรวดเร็ว ปกป้องปั๊ม คอมเพรสเซอร์ เครื่องแลกเปลี่ยนความร้อนจากค้อนน้ำและความเสียหายจากการไหลย้อนได้อย่างมีประสิทธิภาพ

ต้านทานการไหลต่ำและประหยัดพลังงาน

การออกแบบแนวตรงช่วยให้มั่นใจได้ถึงการไหลที่ราบรื่น เหมาะสำหรับท่ออุตสาหกรรมแบบต่อเนื่อง

GB มาตรฐานและเปลี่ยนได้

ขนาด หน้าแปลน และพิกัดแรงดันเป็นไปตามมาตรฐานแห่งชาติ สามารถทดแทนวาล์วที่มีสเปคเดียวกันได้โดยตรง

คู่มือการเลือก

1. เลือกตามความดันและรุ่น

● PN16: การจ่ายน้ำแรงดันปกติ น้ำหมุนเวียน

● PN25: น้ำมันอุตสาหกรรมทั่วไป, ตัวกลางเคมี

● PN40/63: แรงดันปานกลาง-สูง อุณหภูมิสูง ผลกระทบรุนแรง

ความหมายต่อท้าย:

● P: สแตนเลส 304

● ขวา: สแตนเลส 316

2. เลือกตามการกัดกร่อน

● น้ำสะอาด อากาศ การกัดกร่อนเล็กน้อย → 304 (P)

● คลอไรด์ กรด/ด่างอ่อน → 316 (R)

● การกัดกร่อนรุนแรง เกลือสูง อุณหภูมิสูง → 316 ลิตร

3. เลือกตามอุณหภูมิ

● อุณหภูมิปกติ: สแตนเลสทั้งหมด

● อุณหภูมิสูง ≤550°C: ซีลแข็งแบบ Stellite

● อุณหภูมิต่ำ ≥-40°C: สแตนเลสอุณหภูมิต่ำ

4. หมายเหตุการติดตั้งที่สำคัญ

● การติดตั้งในแนวนอนเท่านั้น

● ลูกศรไหลต้องตรงกับทิศทางกลาง

● ห้ามติดตั้งในแนวตั้ง

การติดตั้ง การใช้งาน และการบำรุงรักษา

1. การติดตั้ง

● ตรวจสอบรุ่น ความดัน ขนาด วัสดุก่อนการติดตั้ง

● ทำความสะอาดท่อเพื่อหลีกเลี่ยงไม่ให้เศษติดแผ่นดิสก์

● ขันโบลท์หน้าแปลนให้แน่นตามขวาง ใช้ปะเก็นแผลเกลียว

● ทำการทดสอบอุทกสถิตหลังการติดตั้ง

2. การตรวจสอบตามปกติ

● ตรวจสอบหน้าแปลนและฝากระโปรงว่ามีรอยรั่วหรือไม่

● สังเกตเสียงหรือการสั่นสะเทือนที่ผิดปกติ

● เพิ่มความถี่ในการตรวจสอบสำหรับบริการที่มีอุณหภูมิสูง/มีฤทธิ์กัดกร่อน

3. การบำรุงรักษา

● ทำความสะอาดช่องและตัวนำระหว่างการปิดเครื่อง

● ตรวจสอบการสึกหรอของแผ่นดิสก์และเบาะนั่ง ซ้อนทับใหม่หากจำเป็น

● ตรวจสอบความยืดหยุ่นในการยกแผ่นดิสก์ก่อนรีสตาร์ทหลังจากการหยุดทำงานเป็นเวลานาน

4. การแก้ไขปัญหา

● การรั่วไหล: ตรวจสอบพื้นผิวซีล ปะเก็น แรงบิดของสลักเกลียว

● แผ่นดิสก์ที่ติดอยู่: ถอดประกอบ ทำความสะอาด จัดแนวไกด์

● การปิดผนึกไม่ดี: ซ่อมแซมพื้นผิวการซีล ตรวจสอบการคืนแผ่นดิสก์

การใช้งานและอุตสาหกรรม

เช็ควาล์วลิฟท์สเตนเลสสตีล มีโครงสร้างที่มั่นคงและทนทานต่อการกัดกร่อนสูง เหมาะสำหรับ:

● ปิโตรเคมี: กระบวนการท่อ ตัวทำละลาย การขนส่งน้ำมัน

● เทศบาล: น้ำประปา น้ำเสีย การบำบัดน้ำคลอรีน

● พลังงาน: ระบบเสริม ไอน้ำ ท่อคอนเดนเสท

● อาหารและยา: สื่อที่สะอาด ท่อส่งที่ถูกสุขลักษณะ

● โลหะวิทยาและการต่อเรือ: ท่อที่มีอุณหภูมิสูง มีฤทธิ์กัดกร่อน และมีแรงดันสูง
