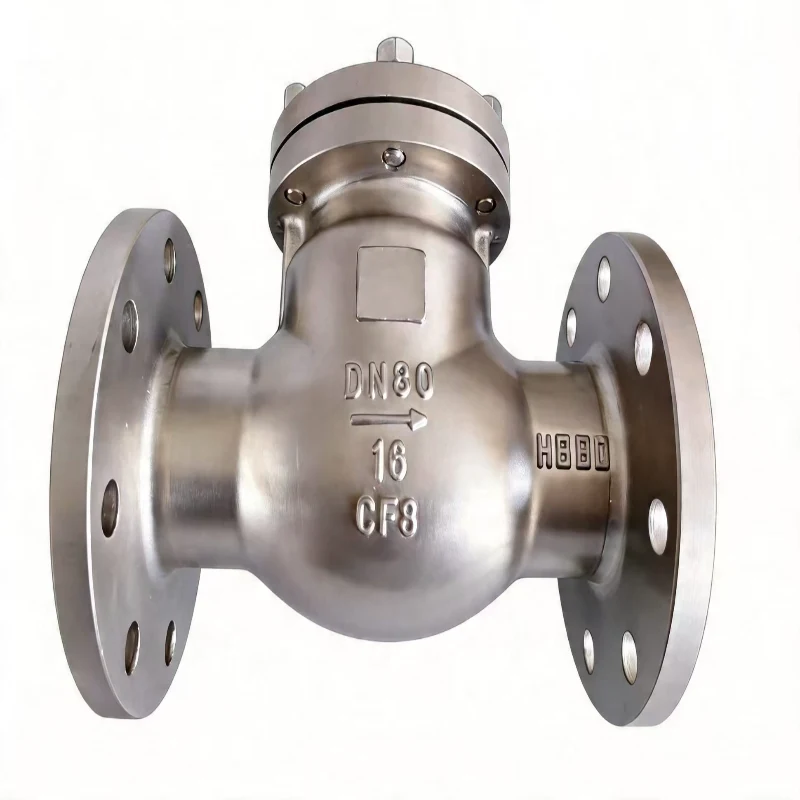

เช็ควาล์วหน้าแปลน

Bolaisi Valve มีเช็ควาล์วที่หลากหลาย รวมถึงประเภทสวิง ลิฟต์ แนวตั้ง เวเฟอร์ บัตเตอร์ฟลาย เสียงเงียบ และแบบจาน เหมาะสำหรับตัวกลาง เช่น น้ำ ไอน้ำ และน้ำมัน ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบสำหรับสภาวะการทำงานที่มีแรงดันต่ำ ปานกลาง และสูง รวมถึงสภาวะการทำงานที่อุณหภูมิสูง รองรับการปรับแต่งการส่งออก ผ่านการทดสอบแรงดันจากโรงงานเต็มรูปแบบ รับประกันการรั่วไหลเป็นศูนย์และความเสถียรสูง และใช้กันอย่างแพร่หลายในโครงการวิศวกรรมระดับโลก

คำจำกัดความของผลิตภัณฑ์

เช็ควาล์วแบบหน้าแปลนเป็นวาล์วท่อป้องกันอัตโนมัติที่ทำงานโดยอิงตามส่วนต่างของแรงดันของเหลว การไหลไปข้างหน้าดันแผ่นวาล์วเปิดออก ทำให้ไหลผ่านได้อย่างราบรื่น ในทางกลับกัน หากเกิดการไหลย้อนกลับ การกลับตัวของแรงดัน หรือแรงดันลบ (เนื่องจากการปิดระบบ) แผ่นดิสก์จะปิดทันทีและโดยอัตโนมัติ เพื่อปิดกั้นการไหลย้อนกลับโดยสมบูรณ์

วาล์วเหล่านี้เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญในการป้องกันการไหลย้อนกลับและค้อนน้ำ การปกป้องปั๊ม และหลีกเลี่ยงความเสียหายของอุปกรณ์ที่เกิดจากการไหลย้อนกลับ โดยปราศจากการแทรกแซงด้วยตนเอง การใช้พลังงานจากภายนอก หรือการเคลื่อนย้ายชิ้นส่วนภายนอก มีการใช้กันอย่างแพร่หลายที่ทางออกของปั๊ม ในท่อหม้อไอน้ำ ท่อส่งกลับ ท่อสาขา เครือข่ายเทศบาล และท่อกระบวนการทางเคมี ซึ่งทำหน้าที่เป็นประเภทวาล์วที่สำคัญสำหรับความปลอดภัยของท่อทางอุตสาหกรรม

การจำแนกประเภทผลิตภัณฑ์และข้อมูลจำเพาะที่สำคัญ

ซีรี่ส์ผลิตภัณฑ์หลัก

1. สวิงเช็ควาล์ว (H44): รูขนาดใหญ่, ช่องไหลขนาดใหญ่, ความต้านทานการไหลต่ำ; เหมาะสำหรับท่อหลักที่บรรทุกน้ำ น้ำมัน หรือสิ่งปฏิกูล

2. ลิฟท์เช็ควาล์ว (H41): ความแม่นยำในการปิดผนึกสูง ไม่มีการรั่วไหล เหมาะสำหรับท่อเคมีละเอียดและท่อกระบวนการแรงดันสูง

3. เช็ควาล์วแนวตั้ง (H42): ออกแบบมาสำหรับท่อแนวตั้ง การป้องกันการไหลย้อนกลับที่ละเอียดอ่อน

4. เช็ควาล์วเวเฟอร์ (H74): เช็ควาล์วเวเฟอร์รูปแบบยาว H74: ท่อเจาะขนาดใหญ่ สภาวะแรงดันสูง ไอน้ำอุณหภูมิสูง น้ำมันและก๊าซ และสื่ออุตสาหกรรมที่มีสิ่งเจือปนเล็กน้อย

H74 เช็ควาล์วเวเฟอร์รูปแบบบาง: การใช้งานที่มีพื้นที่การติดตั้งจำกัดหรือมีรูปแบบการวางท่อขนาดกะทัดรัด (อุปกรณ์ภายใน เพลาท่อแคบ การจ่ายน้ำ/การระบายน้ำในอาคารสูง)

5. เช็ควาล์วปีกผีเสื้อ (H76/H77): บางและน้ำหนักเบา ต้นทุนต่ำ ติดตั้งรวดเร็ว เหมาะสำหรับระบบป้องกันอัคคีภัยและระบบประปา/ระบายน้ำ

6. เช็ควาล์วแบบเงียบ (HC41): ท่ออุตสาหกรรมขนาดเล็กสำหรับน้ำสะอาดหรือของเหลวที่มีฤทธิ์กัดกร่อนเล็กน้อย

7. วาล์วตรวจสอบดิสก์ (H46): ท่อกระบวนการเจาะขนาดใหญ่สำหรับการประปา/การระบายน้ำของเทศบาล เครือข่ายบำบัดน้ำเสีย ระบบหมุนเวียนน้ำทะเล โรงงานเคมี โรงไฟฟ้า และโลหะวิทยา

8. เช็ควาล์วแบบเงียบ (HC42): ปิดแบบไร้แรงกระแทก ป้องกันค้อนน้ำ ออกแบบมาสำหรับอาคารสูงและห้องสูบน้ำ

ข้อมูลจำเพาะทางเทคนิค

ความแตกต่างและลักษณะของเช็ควาล์วต่างๆ

1. องค์ประกอบโครงสร้างทั่วไป

โครงสร้างโดยรวมของเช็ควาล์วนั้นเรียบง่ายและมั่นคง ประกอบด้วยองค์ประกอบหลัก 5 ส่วน ได้แก่ ตัววาล์ว บ่าวาล์ว จาน ส่วนประกอบพิน/สปริง และคู่ซีล

ห้ามใช้เกียร์ ล้อเลื่อน หรือแอคชูเอเตอร์ โครงสร้างมีอัตราความล้มเหลวต่ำมากและแทบไม่ต้องมีการบำรุงรักษา

2. ลักษณะโครงสร้างของเช็ควาล์วต่างๆ

H41 ลิฟท์เช็ควาล์ว

โครงสร้าง: การเชื่อมต่อแบบมีหน้าแปลน; แผ่นดิสก์ยกในแนวตั้ง มีปลอกนำในตัว

H42 เช็ควาล์วแนวตั้ง

โครงสร้าง: โครงสร้างมุมขวา (ทางเข้า/ออก 90°); ออกแบบมาเฉพาะสำหรับการติดตั้งในแนวตั้ง

H44 เช็ควาล์วสวิงหน้าแปลน

โครงสร้าง: การเชื่อมต่อแบบมีหน้าแปลน; แผ่นดิสก์ชิ้นเดียวบนสวิงอาร์มจะเปิดและปิดตามการเคลื่อนไหวแบบสวิง

H46 เช็ควาล์วปีกผีเสื้อ (อเนกประสงค์: หน้าแปลน/เวเฟอร์)

โครงสร้าง: การติดตั้งเวเฟอร์หรือหน้าแปลน มีดิสก์แบบปีกผีเสื้อสองซีกที่เปิดและปิดพร้อมกันผ่านทอร์ชันสปริง

เช็ควาล์วเวเฟอร์ H74 (มีจำหน่ายในซีรีย์บาง/สั้นและยาว)

โครงสร้าง: การออกแบบแผ่นดิสก์เดี่ยวบางเฉียบพร้อมสปริง ปลอดภัยโดยการหนีบระหว่างสองหน้าแปลน

H76 เช็ควาล์วแบบปีกผีเสื้อ

โครงสร้าง: การติดตั้งแบบเวเฟอร์; กลไกการสวิงแบบแขนเดียว (โดยพื้นฐานแล้วเป็นรุ่นเวเฟอร์ของ H44)

H77 เช็ควาล์วแบบปีกผีเสื้อ (แบบบางพิเศษ/แบบสั้น)

โครงสร้าง: การออกแบบดิสก์คู่สไตล์เวเฟอร์ขนาดกะทัดรัด โปรไฟล์บางกว่า H46

HC41 เช็ควาล์วเงียบ

โครงสร้าง: ชนิดแนวตั้งหน้าแปลน; แผ่นทรงกรวยพร้อมสปริงที่โหลดไว้ล่วงหน้าที่แข็งแรงเพื่อการปิดที่รวดเร็ว

HC42 เช็ควาล์วเงียบ

โครงสร้าง: โครงสร้างมุมขวาพร้อมกลไกการยกแบบสปริงช่วย รูปแบบการทำงานแบบเงียบที่ออกแบบมาสำหรับท่อแนวตั้ง

พื้นที่ใช้งาน

1. การประปาและการระบายน้ำของเทศบาล

เครือข่ายน้ำประปาในเมือง ห้องปั๊มจ่ายน้ำสำรอง ท่อบำบัดน้ำเสีย และช่องระบายน้ำออกจากสถานีสูบน้ำ ป้องกันความเสียหายจากการไหลย้อนกลับของปั๊มระหว่างการปิดเครื่อง

2. ระบบป้องกันอัคคีภัย

สายหลักของสปริงเกอร์ดับเพลิง ท่อปั๊มบำรุงรักษาแรงดัน และห้องปั๊ม ป้องกันการไหลย้อนกลับของน้ำแรงดันสูงและรับประกันแรงดันเครือข่ายและความปลอดภัยที่มั่นคง

3. อุตสาหกรรมความร้อนและพลังงาน

ท่อไอน้ำในโรงไฟฟ้าพลังความร้อน ระบบหมุนเวียนน้ำร้อน และท่อระบายหม้อไอน้ำ ป้องกันการไหลย้อนกลับของไอน้ำหรือน้ำที่มีอุณหภูมิสูงจากอุปกรณ์ที่สร้างความเสียหาย

4. อุตสาหกรรมปิโตรเคมี

ท่อขนส่งน้ำมัน ท่อกระบวนการเคมีของเหลว และระบบขนส่งกรด/ด่าง ปกป้องถังปฏิกิริยา ตัวปั๊ม และอุปกรณ์เครื่องมือวัด

5. อาคารสูงและโครงการก่อสร้าง

ท่อจ่ายน้ำสูงและท่อปั๊มเพิ่มแรงดัน ป้องกันค้อนน้ำ ลดเสียงรบกวน ปรับแรงดันให้คงที่ และป้องกันการไหลย้อนกลับ

6. การคุ้มครองสิ่งแวดล้อม พลังงานใหม่ และระบบก๊าซ

อุปกรณ์บำบัดก๊าซไอเสีย ท่อขนส่งก๊าซธรรมชาติ และระบบหมุนเวียนของเหลว ช่วยให้มั่นใจได้ถึงการไหลที่มั่นคงและเป็นทิศทางเดียวภายในท่อ

คำแนะนำในการเลือกเช็ควาล์วที่แม่นยำ

ขั้นตอนที่ 1: พิจารณาสื่อ (ตัดตัวเลือกโมเดลออกครึ่งหนึ่ง)

1. น้ำสะอาด/น้ำบริสุทธิ์ (ไม่มีสิ่งเจือปน): ใช้ได้ทุกรุ่น สำหรับการใช้งานที่เงียบ → HC41; เพื่อประหยัดพื้นที่ → H74/H77

2. น้ำเสีย/น้ำที่มีตะกอนหรือสิ่งเจือปน: ห้าม HC41/HC42/H74; จัดลำดับความสำคัญ H44, H46, H76

3. ไอน้ำอุณหภูมิสูง (>120°C): ห้ามใช้รุ่นที่โหลดสปริงทั้งหมดพร้อมซีลยางแบบอ่อน (ซีรีส์ HC, H74) เลือก H41 หรือ H44 พร้อมซีลแข็งระหว่างโลหะกับโลหะ

4. สารเคมีที่มีฤทธิ์กัดกร่อน: อัพเกรดตัววาล์วเป็นสแตนเลส 304/316 จัดลำดับความสำคัญของโครงสร้าง H41 หรือ H46

ขั้นตอนที่ 2: พิจารณาพื้นที่การติดตั้ง

1. พื้นที่จำกัดอย่างยิ่ง: จัดลำดับความสำคัญประเภทเวเฟอร์—H74 > H77 > H46

2. ห้องปั๊มมาตรฐาน/ท่อหน้าแปลน (ไม่จำกัดพื้นที่): หน้าแปลนรุ่น HC41, H44, H46

3. แก้ไขเค้าโครงการวางท่อมุมขวา 90° ในแนวตั้ง: เลือก H42 หรือ HC42

ขั้นตอนที่ 3: ข้อกำหนดหลัก—จำเป็นต้องกำจัดค้อนน้ำหรือเสียงรบกวนหรือไม่

1. จำเป็นต้องมีการทำงานที่เงียบและการป้องกันค้อนน้ำ (ห้องจ่ายน้ำ/ปั๊มที่อยู่อาศัยด้านล่างอพาร์ทเมนต์): แนะนำให้ใช้ HC41; H74 สำหรับพื้นที่แคบ HH46 รุ่นปิดช้าสำหรับปั๊มขนาดใหญ่กำลังสูง

2. ค้อนน้ำเล็กน้อยที่ยอมรับได้; เน้นความสามารถในการไหลและความทนทาน: H44, H46, H76

3. ท่อกระบวนการแรงดันสูง (เสียงรบกวนไม่สำคัญ): เช็ควาล์วยกแบบปิดผนึกแข็ง H41

ขั้นตอนที่ 4: ข้อจำกัดการวางแนวการติดตั้ง

1. เหมาะสำหรับติดตั้งในแนวนอนหรือแนวตั้ง: HC41, H41, H46, H74, H77

2. การติดตั้งในแนวตั้งเท่านั้น: H42, HC42

3. ห้ามติดตั้งในแนวตั้งลง: วาล์วแบบสวิงทั้งหมด H44/H46/H76 (การปิดแบบใช้แรงโน้มถ่วง)

จุดขายที่สำคัญของเช็ควาล์ว Bolais

1. การออกแบบอัตโนมัติและไม่ต้องบำรุงรักษา

ไม่มีกลไกการทำงานหรือชิ้นส่วนที่สึกหรอง่าย การป้องกันการไหลย้อนกลับอัตโนมัติ ไม่ต้องบำรุงรักษาตามปกติตลอดอายุการใช้งาน ซึ่งช่วยลดต้นทุน O&M ทางวิศวกรรมได้อย่างมาก

2. การทดสอบโรงงานอย่างเข้มงวด

เช็ควาล์วแบบหน้าแปลนทุกตัวผ่านการทดสอบแรงดันเปลือกและการทดสอบซีลด้วยแรงดันย้อนกลับเพื่อขจัดปัญหาการไหลย้อนกลับ การรั่วไหลระดับไมโคร และการสูญเสียแรงดัน

3. ความครอบคลุมของวัสดุและข้อกำหนดที่ครอบคลุม

มีให้เลือกทั้งแบบเหล็กกล้าคาร์บอน สแตนเลส และคาร์บอนต่ำพิเศษ 316L จับคู่ได้อย่างแม่นยำกับทุกสภาวะการทำงาน ไม่มีข้อกำหนดต่ำเกินไปหรือสิ้นเปลือง

4. การปิดผนึกที่มั่นคงและความต้านทานค้อนน้ำที่แข็งแกร่ง

การถ่วงน้ำหนักของแผ่นดิสก์และความตึงสปริงที่ได้รับการปรับปรุงให้เหมาะสม ช่วยให้ปิดได้รวดเร็วแต่นุ่มนวล ขจัดค้อนน้ำในท่อ เสียงรบกวนจากการกระแทก และการสั่นสะเทือน

5. สอดคล้องกับมาตรฐานการส่งออกระดับโลก

มีเอกสารการส่งออก รายงานการตรวจสอบสินค้า และรายงานการวิเคราะห์สเปกตรัมวัสดุครบชุด

6. จัดหาโรงงานโดยตรงพร้อมสต็อกที่เพียงพอ

สินค้าคงคลังขนาดใหญ่ของรุ่นมาตรฐาน รองรับคำสั่งเร่งด่วน คำสั่งส่งออกแบบเต็มคอนเทนเนอร์ และการปรับแต่งที่ไม่ได้มาตรฐาน

คำถามที่พบบ่อย

คำถามที่ 1: เช็ควาล์วแบบมีหน้าแปลนสามารถควบคุมอัตราการไหลได้หรือไม่

ตอบ: ไม่ได้ ไม่สามารถควบคุมการไหลได้ หน้าที่เดียวของเช็ควาล์วคือให้ไหลในทิศทางเดียวและป้องกันการไหลย้อนกลับ เป็นวาล์วป้องกันความปลอดภัยและไม่มีความสามารถในการควบคุมหรือควบคุมแรงดัน

คำถามที่ 2: มีข้อกำหนดทิศทางการติดตั้งเฉพาะหรือไม่

ก. ใช่. ตัววาล์วมีลูกศรบอกทิศทางการไหล การติดตั้งต้องสอดคล้องกับทิศทางการไหลของตัวกลาง ท่อแนวตั้งจำเป็นต้องมีเช็ควาล์วสำหรับการติดตั้งแนวตั้งโดยเฉพาะ

คำถามที่ 3: เช็ควาล์วมีแนวโน้มที่จะล้มเหลวหรือไม่? พวกเขาต้องการการบำรุงรักษาบ่อยครั้งหรือไม่?

ตอบ: เช็ควาล์วมีโครงสร้างที่เรียบง่ายโดยไม่มีส่วนประกอบของระบบส่งกำลังที่ซับซ้อน ส่งผลให้มีอัตราความล้มเหลวต่ำมากและการทำงานแทบไม่มีการบำรุงรักษา เป็นประเภทวาล์วที่มีความเสถียรที่สุดสำหรับท่ออุตสาหกรรม

คำถามที่ 4: เช็ควาล์วสามารถใช้กับสิ่งปฏิกูลหรือตัวกลางที่มีตะกอน/ตะกอนได้หรือไม่

ก. ใช่. เช็ควาล์วแบบสวิงเป็นตัวเลือกที่ต้องการ มีเส้นทางการไหลที่กว้างซึ่งต้านทานการอุดตัน ทำให้เหมาะสำหรับตัวกลางที่มีสิ่งเจือปนเล็กน้อย

คำถามที่ 5: เช็ควาล์วประเภทใดที่ใช้กับไอน้ำอุณหภูมิสูง

ตอบ: สำหรับไอน้ำอุณหภูมิสูง เราขอแนะนำเช็ควาล์วชนิดสวิงหรือแบบยกที่ทำจากเหล็กกล้าคาร์บอนชนิดซีลแข็ง มีความต้านทานต่ออุณหภูมิสูง ทนต่อการกัดเซาะ และความเสถียรของมิติ
