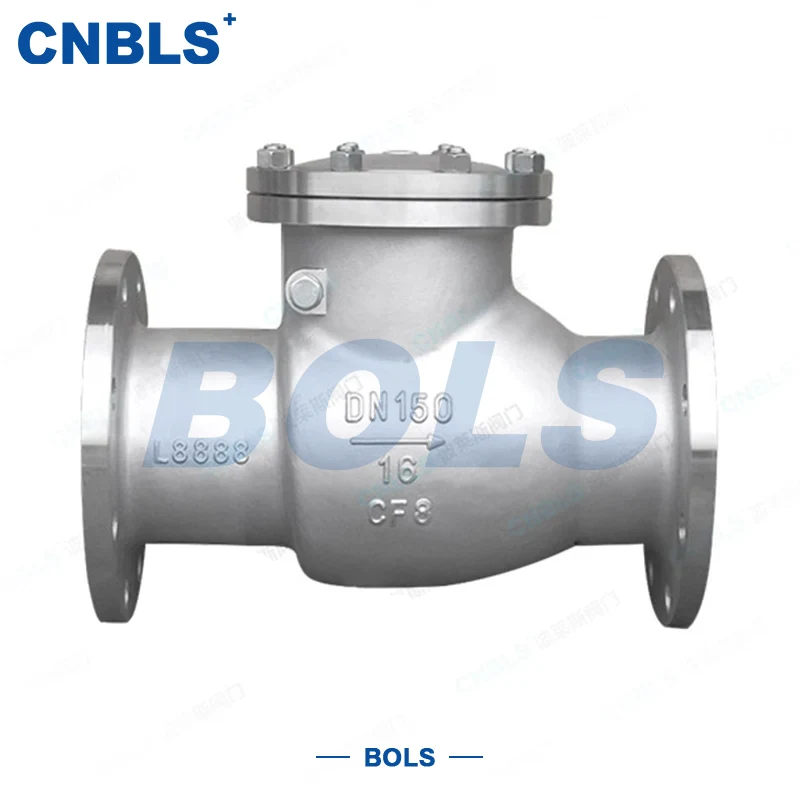

GB เช็ควาล์วหน้าแปลนสวิงสแตนเลส

GB เช็ควาล์วหน้าแปลนสวิงสแตนเลสเป็นเช็ควาล์วป้องกันการไหลย้อนกลับอัตโนมัติที่ออกแบบตามมาตรฐานแห่งชาติ GB ของจีน ตัวเครื่องหลักทำจากสแตนเลส 304/316/316L และวาล์วเปิดและปิดโดยอัตโนมัติด้วยแรงดันของตัวกลางโดยไม่ต้องใช้พลังงานจากภายนอก

ในระหว่างการไหลไปข้างหน้า จานจะหมุนรอบบานพับเพื่อเปิดเพื่อให้ตัวกลางไหลผ่านได้อย่างราบรื่น ในกรณีที่มีการไหลย้อนกลับ จานจะปิดอย่างรวดเร็วด้วยน้ำหนักของมันเองและแรงดันย้อนกลับเพื่อปิดกั้นการไหลย้อนกลับอย่างแน่นหนา ปกป้องปั๊ม คอมเพรสเซอร์ เครื่องแลกเปลี่ยนความร้อน และระบบท่อทั้งหมดจากการกระแทกและความเสียหาย

วัสดุสแตนเลสให้ความต้านทานการกัดกร่อนดีเยี่ยม ทนต่ออุณหภูมิสูง และทนต่อการกัดเซาะ ในขณะที่การเชื่อมต่อแบบหน้าแปลนช่วยให้ติดตั้งง่าย การเชื่อมต่อที่มั่นคง และประสิทธิภาพการปิดผนึกที่แข็งแกร่ง

เช็ควาล์วหน้าแปลนสวิงสแตนเลส GB ใช้กันอย่างแพร่หลายในระบบท่อมาตรฐาน GB ที่มีข้อกำหนดสูงสำหรับการป้องกันการกัดกร่อนและการปิดผนึก เช่น อุตสาหกรรมปิโตรเคมี น้ำประปาและการระบายน้ำของเทศบาล พลังงาน อาหาร และยา

ข้อดีของผลิตภัณฑ์หลัก

มาตรฐาน GB ความเป็นสากลสูง

ขนาด หน้าแปลน ความดัน และโครงสร้างทั้งหมดได้รับการออกแบบตามมาตรฐาน GB ช่วยให้สามารถเปลี่ยนวาล์วในประเทศที่มีข้อกำหนดเดียวกันได้โดยตรงโดยไม่มีปัญหาในการติดตั้งเป็นศูนย์

สแตนเลสทั้งหมด ทนต่อการกัดกร่อน และทนทาน

เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนต่างๆ เช่น น้ำคลอรีน กรดเบส สิ่งปฏิกูล และสารเคมี โดยมีอายุการใช้งานนานกว่าวาล์วเหล็กกล้าคาร์บอนทั่วไป

โครงสร้างสวิงที่มีความต้านทานการไหลต่ำและการทำงานที่มั่นคง

จานเปิดโดยการแกว่ง ทำให้มีการไหลที่ราบรื่น การสูญเสียแรงดันต่ำ และการเปิด/ปิดที่ละเอียดอ่อน ช่วยลดผลกระทบของค้อนน้ำได้อย่างมีประสิทธิภาพ

มีตัวเลือกการปิดผนึกแบบคู่

ซีลโลหะแข็งสำหรับสภาวะที่มีอุณหภูมิสูงและมีอนุภาค ซีลแบบอ่อน PTFE เพื่อความสะอาด อุณหภูมิต่ำ และไม่มีการรั่วไหล

การเชื่อมต่อแบบหน้าแปลนที่เชื่อถือได้และการบำรุงรักษาง่าย

ประกอบและถอดประกอบง่าย เหมาะสำหรับท่ออุตสาหกรรมต่างๆ สถานีสูบน้ำ สถานีแลกเปลี่ยนความร้อน และระบบบำบัดน้ำ

พารามิเตอร์ทางเทคนิคหลัก

มาตรฐานการออกแบบและการใช้งาน

การออกแบบ วัสดุ การประมวลผล และการทดสอบจากโรงงานของวาล์วซีรีส์นี้เป็นไปตามระบบมาตรฐานแห่งชาติ GB อย่างเคร่งครัด ซึ่งมีความเป็นสากลที่แข็งแกร่งและการแลกเปลี่ยนที่ดี

● เช็ควาล์วสวิง: GB/T 12236

● พิกัดอุณหภูมิแรงดัน: GB/T 12224

● ขนาดเผชิญหน้า: GB/T 12221

● มาตรฐานหน้าแปลน: GB/T 9113

● มาตรฐานวัสดุ: GB/T 1220, GB/T 13401

● การเชื่อมแบบซ้อนทับซีล: GB/T 17491

● การทดสอบแรงดันและซีล: GB/T 13927

● ข้อกำหนดการติดตั้ง: GB 50235

วัสดุส่วนประกอบ

เช็ควาล์วหน้าแปลนสวิงเหล็กสแตนเลส GB โดดเด่นด้วยตัวเครื่องที่ทำจากสแตนเลสทั้งตัวพร้อมพื้นผิวการซีลที่แข็งแรงขึ้น ให้ความต้านทานการกัดกร่อนและความแข็งแรงโดยรวมที่สม่ำเสมอ

● ตัวเครื่อง / ฝากระโปรง: สแตนเลส 304/316/316L

● แผ่นดิสก์: ตัวเรือนสแตนเลส + โอเวอร์เลย์โลหะผสมแข็ง Stellite หรือแหวนซีลอ่อน PTFE

● ที่นั่ง: ฐานสแตนเลส + ชั้นเคลือบโลหะผสมแข็ง

● กลไกบานพับ: สแตนเลสหลอม; เพลาทำจาก 17-4PH หรือ 2Cr13

● ซีลหน้าแปลน: ปะเก็นแผลเกลียว 316L

● สลักเกลียว / ถั่ว: สแตนเลส 304/316 ทนทานต่อการกัดกร่อนที่สม่ำเสมอกับตัวเครื่อง

คู่มือการเลือก

1. การเลือกตามระดับความดัน

● PN10/PN16: น้ำประปาและการระบายน้ำของเทศบาล น้ำหมุนเวียน

● PN25/PN40: อุตสาหกรรมทั่วไป ผลิตภัณฑ์น้ำมัน วิศวกรรมเคมี

● PN63/PN100: ความดันปานกลาง-สูง อุณหภูมิสูง สภาพแรงกระแทก

2. การเลือกตามโครงสร้างของแผ่นดิสก์ตามเส้นผ่านศูนย์กลาง

● DN15~DN50: ชนิดสวิงดิสก์เดี่ยว โครงสร้างเรียบง่าย

● DN65 ขึ้นไป: ดิสก์คู่/หลายแผ่น ช่วยลดค้อนน้ำและการสั่นสะเทือน

3. การเลือกตามประเภทการซีลตามสื่อและอุณหภูมิ

● สูงกว่า 200°C อนุภาค การเสียดสีสูง → ซีลโลหะแข็ง

● ≤200°C สื่อที่สะอาด ต้องมีการรั่วไหลเป็นศูนย์ → ซีลแบบอ่อน PTFE

4. การเลือกตามวัสดุตามการกัดกร่อน

● การกัดกร่อนเล็กน้อย (น้ำ อากาศ) → 304

● การกัดกร่อนปานกลาง (มีคลอรีน กรดอ่อน) → 316

● การกัดกร่อนรุนแรง อุณหภูมิต่ำเป็นพิเศษ → 316 ลิตร

5. การจับคู่หน้าแปลน

ยืนยันประเภทหน้าแปลนไปป์ไลน์: RF Raised Face / FM Male-Female Face / RJ Ring Joint Face เพื่อให้มั่นใจถึงความสม่ำเสมอ

การติดตั้งและบำรุงรักษาv

ข้อกำหนดในการติดตั้ง

● ตรวจสอบความดัน เส้นผ่านศูนย์กลาง วัสดุ และหน้าหน้าแปลนว่าตรงกับท่อก่อนการติดตั้ง

● ติดตั้งตามทิศทางการไหลที่ระบุด้วยลูกศร

● ควรติดตั้งในแนวนอน สำรองพื้นที่เปิดด้านแผ่นดิสก์

● ขันโบลท์หน้าแปลนให้แน่นในแนวทแยงมุมและสม่ำเสมอ

การบำรุงรักษาตามปกติ

● ตรวจสอบหน้าแปลนและซีลฝากระโปรงเป็นประจำเพื่อดูการรั่วซึม

● ทำความสะอาดสิ่งสกปรกในช่องวาล์วเพื่อหลีกเลี่ยงการติดขัดของบานพับ

● ทาจาระบีอุณหภูมิสูงที่แกนบานพับ

● พื้นผิวซีลที่สึกหรอสามารถซ่อมแซมได้โดยการเชื่อมแบบซ้อนทับเพื่อลดต้นทุนการดำเนินงาน

การแก้ไขปัญหา

● การปิดที่ไม่เหมาะสม: ตรวจสอบสิ่งแปลกปลอมหรือความเสียหายบนแผ่นดิสก์ บานพับ และพื้นผิวซีล

● การรั่วไหลภายนอก: ขันโบลต์ให้แน่นหรือเปลี่ยนปะเก็น

● การติดขัด: ถอดชิ้นส่วน ทำความสะอาดสิ่งสกปรกภายใน และแก้ไขกลไกบานพับ

พื้นที่ใช้งาน

ด้วยความอเนกประสงค์มาตรฐาน GB ความต้านทานการกัดกร่อนที่เชื่อถือได้ และการปิดผนึกที่เสถียร GB เช็ควาล์วหน้าแปลนสวิงสแตนเลสจึงถูกนำมาใช้กันอย่างแพร่หลายใน:

● อุตสาหกรรมปิโตรเคมีและท่อส่งกระบวนการ

● น้ำประปาและการระบายน้ำของเทศบาล การบำบัดน้ำคลอรีน

● ระบบเสริมของโรงไฟฟ้าและสถานีไฟฟ้า

● ระบบอาหาร ยา และของเหลวสะอาด

● โลหะวิทยา การต่อเรือ น้ำทะเล และท่อขนาดกลางที่มีฤทธิ์กัดกร่อนอื่นๆ
