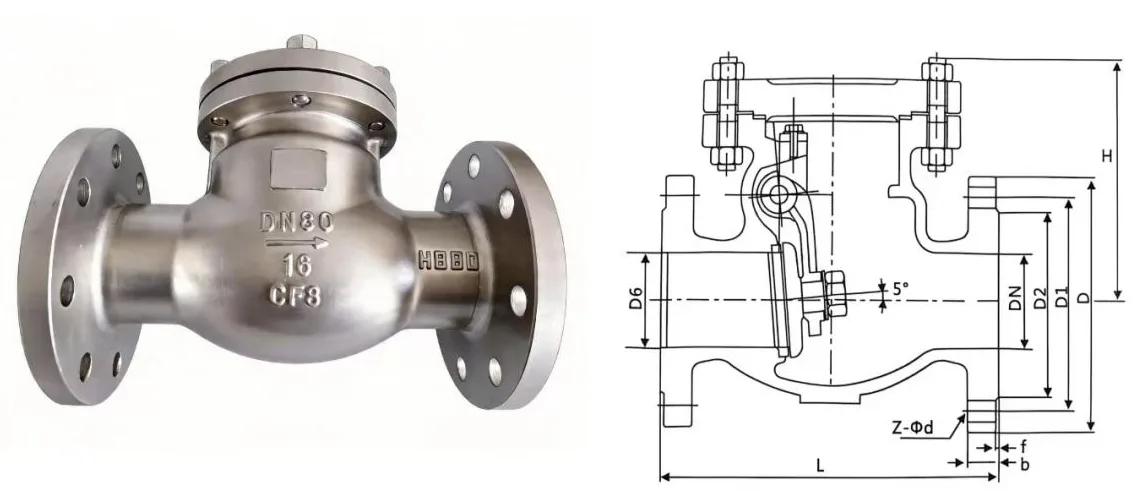

GB สวิงเช็ควาล์ว

GB Swing Check Valves หรือที่รู้จักในชื่อวาล์วกันกลับหรือวาล์วทางเดียว เป็นวาล์วป้องกันท่ออัตโนมัติเต็มรูปแบบที่เปิดและปิดทั้งหมดด้วยแรงดันปานกลาง โดยไม่ต้องดำเนินการด้วยตนเองหรือใช้พลังงานจากภายนอก

การใช้โครงสร้างสวิงแบบโยกในตัวแบบบูรณาการ ส่วนประกอบการเปิดและปิดกุญแจ รวมถึงจาน เพลาพิน และแขนโยกทั้งหมดถูกล้อมรอบไว้ภายในตัววาล์วโดยไม่มีชิ้นส่วนระบบส่งกำลังที่เปลือยเปล่า ช่วยลดการรั่วไหลจากภายนอกได้อย่างมีประสิทธิภาพและให้ประสิทธิภาพการปิดผนึกที่ดีเยี่ยม การออกแบบช่องการไหลแบบตรงช่วยลดความต้านทานการไหลและการสูญเสียแรงดัน เหมาะสำหรับสภาพท่อที่มีการไหลขนาดใหญ่ พื้นผิวโลหะผสมแข็งเป็นทางเลือกสำหรับพื้นผิวซีลเบาะนั่งเพื่อเพิ่มความต้านทานการสึกหรอ ความต้านทานการกัดกร่อน และความต้านทานการกัดเซาะอย่างมาก ช่วยยืดอายุการใช้งาน ผลิตตามมาตรฐานแห่งชาติโดยสมบูรณ์ เป็นอุปกรณ์ป้องกันทางเดียวมาตรฐานสำหรับระบบท่อ

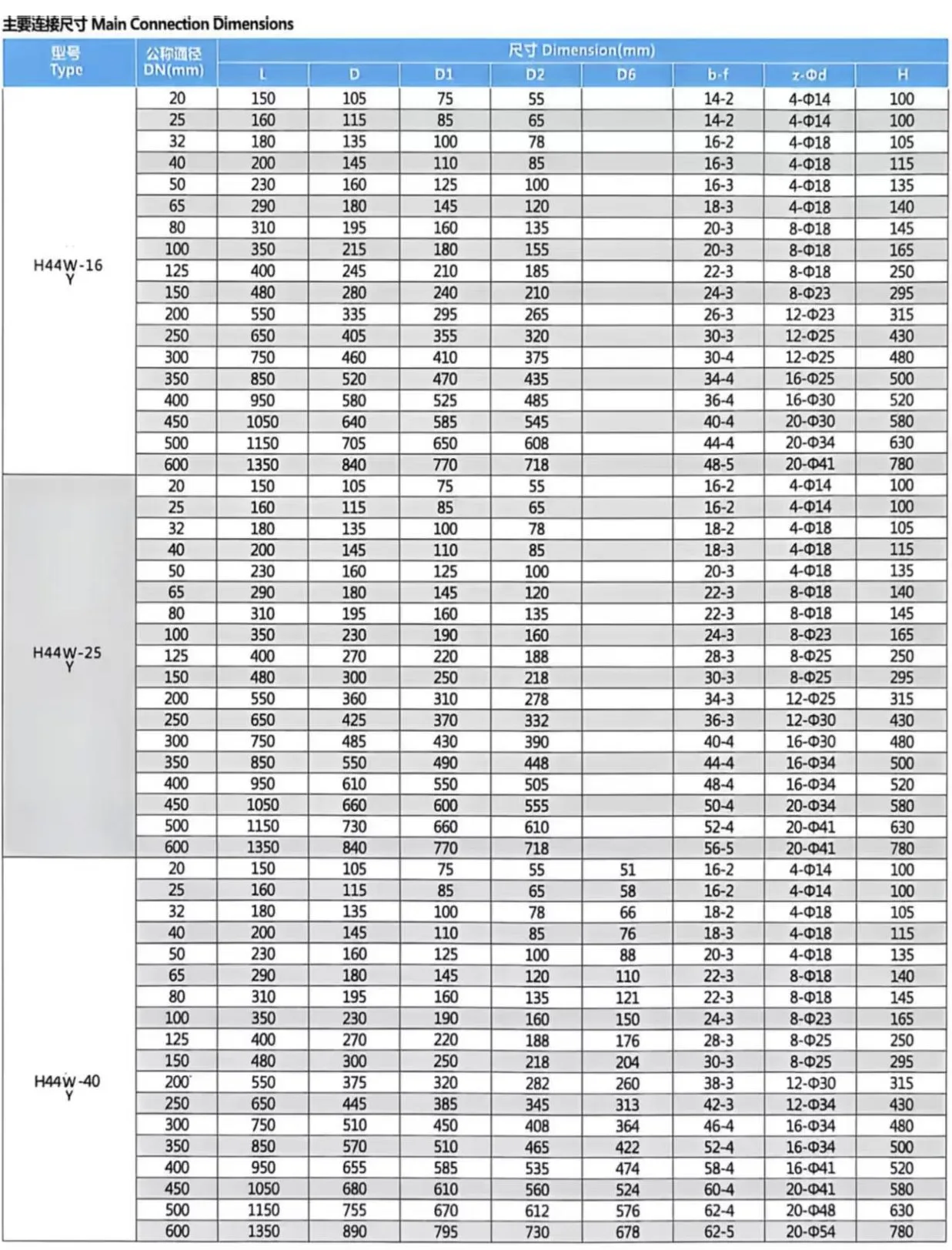

พารามิเตอร์หลักผลิตภัณฑ์

พัฒนาโดย Bolaisi ซีรีส์ GB Swing Check Valves นี้ครอบคลุมรุ่นเต็มของ H44W/Y-16P/25P/40P ผลิตจากสเตนเลสคุณภาพสูงพร้อมการเชื่อมต่อแบบแปลนเพื่อให้ติดตั้งง่าย ทำหน้าที่เป็นวาล์วป้องกันกรดไหลย้อนหลักสำหรับระบบท่ออุตสาหกรรมและระบบท่อโยธา ปรับให้เข้ากับการลำเลียงของเหลวภายใต้สภาวะการทำงานที่หลากหลายพร้อมการทำงานที่มั่นคงและเชื่อถือได้

สถานการณ์แอปพลิเคชันหลักและการใช้งานหลัก

GB Swing Check Valves โดดเด่นด้วยความสามารถในการปรับตัวแบบสากลที่แข็งแกร่ง ถูกนำมาใช้กันอย่างแพร่หลายในระบบท่อส่งของเหลวในอุตสาหกรรมต่างๆ:

เทศบาลและอาคารประปาและการระบายน้ำ

ใช้ในเครือข่ายน้ำประปาและการระบายน้ำของเทศบาล สร้างระบบประปารองและระบายน้ำเสีย ป้องกันการไหลย้อนกลับปานกลางในระหว่างการตัดน้ำหรือการปิดปั๊ม หลีกเลี่ยงมลพิษทางน้ำและความไม่สมดุลของแรงดันเครือข่ายท่อ

อุตสาหกรรมปิโตรเคมี

เหมาะสำหรับท่อส่งน้ำมันดิบ น้ำมันกลั่น และท่อลำเลียงสารเคมีขนาดกลาง จะหยุดการหมุนย้อนกลับของปั๊มและการปนเปื้อนข้ามวัตถุดิบที่เกิดจากการไหลย้อนกลับ ทำให้มั่นใจได้ถึงกระบวนการผลิตที่ปลอดภัยและมีเสถียรภาพ

อุตสาหกรรมพลังงานและเทอร์โมอิเล็กทริก

ใช้ในระบบไอน้ำ-น้ำในหม้อต้มน้ำของโรงไฟฟ้า ระบบน้ำหล่อเย็นหมุนเวียน และเครือข่ายท่อความร้อนและท่อจ่ายไฟแบบรวม ป้องกันการไหลย้อนกลับของไอน้ำและน้ำควบแน่น เพื่อปกป้องอุปกรณ์หลัก เช่น กังหันไอน้ำและปั๊มน้ำ

HVAC และระบบป้องกันอัคคีภัย

จับคู่กับการไหลเวียนของน้ำเครื่องปรับอากาศส่วนกลาง เครือข่ายท่อความร้อน สปริงเกอร์ดับเพลิง และระบบหัวจ่ายน้ำ ช่วยขจัดความผิดปกติของแรงดันของระบบที่เกิดจากการไหลย้อนกลับปานกลาง และรับประกันความน่าเชื่อถือของการดำเนินการฉุกเฉินด้านอัคคีภัย

อุตสาหกรรมโลหะวิทยา

ใช้กันอย่างแพร่หลายในระบบน้ำหมุนเวียนและกระบวนการท่อของเหลวของสายการผลิตโลหะ ต้านทานแรงกระแทกจากของไหลย้อนกลับและปกป้องปั๊มและวาล์ว ปรับให้เข้ากับสภาพการทำงานที่ซับซ้อนซึ่งมีอุณหภูมิและสิ่งเจือปนสูง

หลักการทำงาน

เช็ควาล์วสวิง GB สเตนเลสสตีลของ Bolaisi ช่วยให้สามารถเปิดและปิดอัตโนมัติเต็มรูปแบบโดยอาศัยความแตกต่างของแรงดันปานกลางและน้ำหนักตัวเองของแผ่นดิสก์ โดยไม่ต้องใช้พลังงานจากภายนอกหรือการแทรกแซงด้วยตนเอง ซึ่งมีการตอบสนองที่ละเอียดอ่อนและการป้องกันที่เชื่อถือได้

การเปิดและการนำไปข้างหน้า

เมื่อความดันขาเข้าสูงกว่าแรงดันทางออก แรงผลักดันไปข้างหน้าของของไหลจะเอาชนะน้ำหนักตัวเองของแผ่นดิสก์ และความแตกต่างของแรงดันย้อนกลับเพื่อดันแผ่นดิสก์ให้เปิด แผ่นดิสก์จะหมุนและยกไปรอบๆ เพลาพินภายในแบบคงที่เพื่อปลดบล็อกท่อทั้งหมดเพื่อการส่งของเหลวไปข้างหน้าอย่างเสถียร

ปิดกลับอัตโนมัติ (ป้องกันการไหลย้อนกลับ)

เมื่อปั๊มน้ำด้านหน้าหยุดทำงาน การไหลของของไหลหยุดลง หรือแรงดันทางออกเกินแรงดันขาเข้า แรงรวมของความแตกต่างของแรงดันย้อนกลับและน้ำหนักตัวเองของแผ่นดิสก์จะขับเคลื่อนแผ่นดิสก์ให้รีเซ็ตอย่างรวดเร็วและสวมให้แน่นกับบ่าวาล์วเพื่อการปิดที่สมบูรณ์ โดยจะปิดกั้นการไหลย้อนกลับของของเหลวอย่างละเอียด และหลีกเลี่ยงความเสียหายของอุปกรณ์ ความล้มเหลวของกระบวนการ และอันตรายด้านความปลอดภัยที่อาจเกิดขึ้นจากการไหลย้อนกลับโดยอัตโนมัติ

คำถามที่พบบ่อย

คำถามที่ 1: เช็ควาล์วสวิงมาตรฐาน GB คืออะไร หน้าที่หลักของมันคืออะไร?

GB Standard Swing Check Valve เป็นเช็ควาล์วอัตโนมัติแบบมีหน้าแปลนที่ออกแบบและผลิตตามมาตรฐาน GB ของจีน รุ่นทั่วไป ได้แก่ ซีรีส์ H44H, H44W, H44Y และ H44X

ใช้แรงดันการไหลปานกลางเพื่อเปิดแผ่นดิสก์และปิดโดยอัตโนมัติเมื่อการไหลหยุดหรือย้อนกลับ ป้องกันการไหลย้อนกลับ มีการใช้กันอย่างแพร่หลายในการปกป้องปั๊ม คอมเพรสเซอร์ หม้อไอน้ำ และระบบท่อจากการไหลย้อนกลับ ค้อนน้ำ และการสูญเสียแรงดัน

คำถามที่ 2: อัตราแรงดัน GB PN ทั่วไปคือเท่าใด

พิกัด GB PN แสดงถึงแรงดันที่ระบุของวาล์ว ระดับความดันทั่วไปที่อุณหภูมิปกติ ได้แก่:

PN10:1.0 MPa เหมาะสำหรับระบบประปา การระบายน้ำ และระบบป้องกันอัคคีภัย

PN16:1.6 MPa เกรดที่ใช้กันมากที่สุดสำหรับน้ำอุตสาหกรรมและท่อทั่วไป

PN25:2.5 MPa เหมาะสำหรับน้ำแรงดันสูงและระบบกระบวนการ

PN40:4.0 MPa ใช้สำหรับงานทางเคมี ความร้อน น้ำมัน และไอน้ำ

PN64/PN100:6.4 MPa/10.0 MPa ใช้สำหรับระบบอุตสาหกรรมและโรงไฟฟ้าแรงดันสูง

การใช้งานที่อุณหภูมิสูงจำเป็นต้องมีการตรวจสอบแรงดันตามกราฟพิกัดแรงดัน-อุณหภูมิ

คำถามที่ 3: H44H, H44W, H44Y และ H44X หมายถึงอะไร

H44H:การออกแบบซีลแบบแข็ง เหมาะสำหรับไอน้ำ น้ำมันอุณหภูมิสูง และน้ำแรงดันสูง

H44W:โครงสร้างซีลสแตนเลส เหมาะสำหรับน้ำสะอาด และสารกัดกร่อนทั่วไป

H44Y:การซีลแข็งของโลหะผสม Stellite ให้ความต้านทานต่ออุณหภูมิสูงและการสึกหรอสำหรับอุตสาหกรรมพลังงานและปิโตรเคมี

H44X:การออกแบบซีลยางแบบอ่อนโดยไม่มีการรั่วซึม เหมาะสำหรับระบบประปาและป้องกันอัคคีภัย

คำถามที่ 4: เช็ควาล์วสวิงมาตรฐาน GB ใช้กันทั่วไปที่ไหน?

มีการใช้กันอย่างแพร่หลายใน:

• ท่อทางออกของปั๊มและสถานีสูบน้ำ
• ระบบประปาและน้ำเสียของเทศบาล
• ท่อส่งไอน้ำ ท่อความร้อน และท่อน้ำมัน
• ท่ออุตสาหกรรมที่มีอนุภาคหรือสิ่งเจือปน
• ระบบกระบวนการปานกลางและแรงดันสูง

คำถามที่ 5: สามารถผสมมาตรฐาน GB PN และ ANSI Class ได้หรือไม่

ไม่ มาตรฐาน GB PN และ ANSI Class มีขนาดหน้าแปลน รูปแบบสลักเกลียว ความหนา และพิกัดแรงดันที่แตกต่างกัน การผสมอาจทำให้เกิดปัญหาในการติดตั้ง การปิดผนึกล้มเหลว และความเสี่ยงด้านความปลอดภัย

ระบบไปป์ไลน์ GB ควรใช้วาล์วและส่วนประกอบมาตรฐาน GB ที่ตรงกัน
