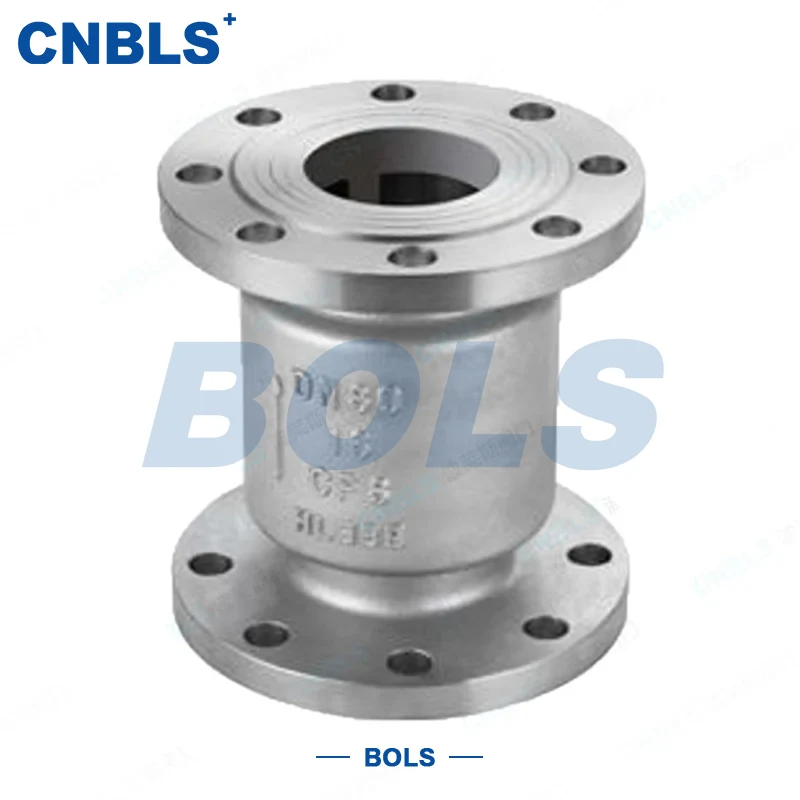

เช็ควาล์วแนวตั้งสแตนเลส

เช็ควาล์วแนวตั้งสเตนเลสสตีลเป็นวาล์วปิดอัตโนมัติที่ออกแบบเป็นพิเศษสำหรับระบบท่อแนวตั้ง โดยส่วนใหญ่ประกอบด้วยตัวถังสเตนเลส แผ่นดิสก์ กลไกนำทาง และสปริงสเตนเลสเสริม โดยไม่มีอุปกรณ์ขับเคลื่อนเพิ่มเติม วาล์วจะเปิดและปิดโดยอัตโนมัติโดยอาศัยแรงดันและแรงโน้มถ่วงปานกลาง (หรือแรงสปริง)

การออกแบบหลักของมันเหมาะกับความต้องการของท่อในแนวตั้ง: ตัวกลางจะต้องไหลในแนวตั้งขึ้นด้านบน ในระหว่างการไหลไปข้างหน้า แรงดันปานกลางจะเอาชนะแรงโน้มถ่วงของดิสก์ (หรือสปริงพรีโหลด) เพื่อดันดิสก์ขึ้นตามกลไกการนำทาง เพื่อให้แน่ใจว่าทางผ่านของสื่อจะราบรื่น ในกรณีของการไหลย้อนกลับ ดิสก์จะตกลงอย่างรวดเร็วและแม่นยำเพื่อปิดผนึกภายใต้การกระทำร่วมกันของน้ำหนักตัวเอง ความดันการไหลย้อนกลับ (และแรงสปริง) ปิดกั้นการไหลย้อนกลับ

ด้วยโครงสร้างที่กะทัดรัด ความต้านทานการไหลต่ำ และการปิดผนึกที่เชื่อถือได้ วาล์วเหล่านี้ใช้กันอย่างแพร่หลายในการจ่ายน้ำและการระบายน้ำของเทศบาล HVAC ในอาคารสูง ปิโตรเคมี พลังงาน อาหารและอุตสาหกรรมยาที่มีความต้องการต้านทานการกัดกร่อนสูง วาล์วเหล่านี้เป็นส่วนประกอบสำคัญที่ทำให้มั่นใจได้ถึงการไหลที่เสถียรในทิศทางเดียวของตัวกลางที่มีฤทธิ์กัดกร่อนในท่อแนวตั้ง ด้วยประสิทธิภาพที่ยอดเยี่ยม เช็ควาล์วแนวตั้งสเตนเลสสตีลจึงกลายเป็นส่วนประกอบที่ต้องการสำหรับการป้องกันการไหลย้อนกลับในท่อแนวตั้ง

พารามิเตอร์ทางเทคนิคหลัก

ข้อดีของผลิตภัณฑ์หลัก

การออกแบบเฉพาะในแนวตั้ง การปรับตัวที่แข็งแกร่ง

ออกแบบมาเป็นพิเศษสำหรับท่อแนวตั้งที่มีเส้นทางการไหลในแนวตั้งและทิศทางการติดตั้ง แก้ปัญหาการติดตั้งในพื้นที่แคบ เหมาะอย่างยิ่งสำหรับอาคารสูง ชั้นลอยของอุปกรณ์ และสถานการณ์อื่นๆ ที่จำกัดพื้นที่ เช็ควาล์วแนวตั้งสเตนเลสสตีลสามารถจับคู่กับระบบท่อแนวตั้งต่างๆ ได้โดยตรง

วัสดุสแตนเลสทั้งหมด ทนต่อการกัดกร่อน และทนทาน

ใช้สแตนเลส 304/316/316L และวัสดุ ANSI ที่สอดคล้องกัน ซึ่งมีความต้านทานการกัดกร่อน ทนต่ออุณหภูมิสูง และทนต่อการสึกหรอ สามารถทำงานได้อย่างเสถียรเป็นเวลานานในสื่อที่มีฤทธิ์กัดกร่อน เช่น น้ำคลอรีน กรดและด่าง โดยไม่ต้องเปลี่ยนบ่อยๆ ลดต้นทุนการบำรุงรักษา

การเปิดและปิดที่ละเอียดอ่อน การป้องกันการไหลย้อนกลับที่เชื่อถือได้

กลไกการนำทางที่แม่นยำในตัวช่วยให้มั่นใจได้ว่าการยกแผ่นดิสก์โดยไม่เบี่ยงเบน การตอบสนองการปิดสามารถทำได้เร็วถึง 0.2 วินาที ปิดกั้นการไหลย้อนกลับของสื่อได้อย่างรวดเร็ว ปกป้องปั๊ม คอมเพรสเซอร์ และอุปกรณ์ดาวน์สตรีมอื่นๆ จากการกระแทกของค้อนน้ำได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงความเสียหายของอุปกรณ์

รองรับมาตรฐานสองมาตรฐาน ใช้งานได้หลากหลาย

เป็นไปตามมาตรฐานทั้ง GB (ซีรีส์ GB/T) และ ANSI (API 594, ซีรีส์ ANSI) ปรับเปลี่ยนได้อย่างยืดหยุ่นกับระบบท่อ GB และ ANSI โดยไม่ต้องดัดแปลงเพิ่มเติม ลดต้นทุนการจัดซื้อและการติดตั้ง

มีข้อกำหนดหลายประการสำหรับสภาพการทำงานที่หลากหลาย

เส้นผ่านศูนย์กลางตั้งแต่ DN15 ~ DN300 พร้อมพิกัดแรงดันที่สมบูรณ์ สามารถเลือกประเภทการซีลและการเชื่อมต่อได้ตามต้องการ ประเภทสปริงโหลดเหมาะสำหรับสภาพการไหลต่ำ ชนิดไม่มีสปริงช่วยประหยัดพลังงานมากกว่า ตอบสนองความต้องการของสถานการณ์ต่างๆ

วัสดุส่วนประกอบและโครงสร้าง

วัสดุส่วนประกอบหลัก

● ตัวถัง / ฝากระโปรง: GB 304/316/316L (GB/T 1220), วัสดุที่สอดคล้องกัน ANSI ASTM A182/A351 เลือกตามความเข้มของการกัดกร่อนปานกลาง

● แผ่นดิสก์: วัสดุเดียวกับตัวเครื่อง + แผ่นโลหะผสม Stellite (ซีลแข็ง) หรือสแตนเลส + แหวนซีลอ่อน PTFE (ซีลอ่อน) ปรับสมดุลประสิทธิภาพการซีลและความทนทาน

● กลไกนำทาง: เหล็กกล้าไร้สนิมปลอมแปลงเหมือนกับตัวเครื่อง ปลอกนำทำจากโลหะผสมแข็งที่ทำจากสแตนเลส ทนทานต่อการสึกหรอและการกัดกร่อน ช่วยให้เปิด/ปิดได้อย่างแม่นยำโดยไม่มีการเบี่ยงเบน

● สปริง (อุปกรณ์เสริม): เหล็กสปริงสแตนเลส 304/316/316L ที่มีความยืดหยุ่นคงที่ เหมาะสำหรับสภาวะและอุณหภูมิที่มีการกัดกร่อนต่างๆ

● ซีล: แหวนโลหะโลหะผสม Inconel สำหรับอุณหภูมิสูง แหวนยาง PTFE/เพอร์ฟลูออโรอีเทอร์ สำหรับอุณหภูมิปานกลางและต่ำ ปะเก็นแผลเกลียวสำหรับการปิดผนึกหน้าแปลนทำให้มั่นใจในการปิดผนึกที่เชื่อถือได้

● โบลท์ / น็อต: สเตนเลสสตีลแบบเดียวกับตัวเครื่อง เป็นไปตามมาตรฐาน GB/ANSI ที่สอดคล้องกัน ทำให้มั่นใจได้ถึงความทนทานต่อการกัดกร่อนโดยรวมและความแข็งแรงในการเชื่อมต่อ

คุณสมบัติโครงสร้าง

โครงสร้างการยกในแนวตั้ง เส้นทางการไหลในแนวตั้งตรง กลไกนำทางที่แม่นยำในตัว ตัวเลือกการปิดด้วยสปริงเสริมสำหรับสภาวะการไหลต่ำ การเชื่อมต่อคู่: หน้าแปลน / เกลียวภายใน ประกอบและถอดแยกชิ้นส่วนได้ง่าย โครงสร้างโดยรวมกะทัดรัดพร้อมการยึดครองพื้นที่ขนาดเล็ก ด้วยการออกแบบโครงสร้างทางวิทยาศาสตร์ เช็ควาล์วแนวตั้งสเตนเลสสตีลทำให้การใช้งานจริงและเสถียรภาพสมดุลกัน

มาตรฐานการออกแบบและการผลิต

แนวทางการคัดเลือก

ยืนยันการติดตั้งและทิศทางการไหล

ตรวจสอบให้แน่ใจว่าการติดตั้งท่อแนวตั้งโดยมีสื่อไหลในแนวตั้งขึ้นไป ห้ามติดตั้งแนวนอนหรือเอียงโดยเด็ดขาด มิฉะนั้นจะทำให้เกิดความล้มเหลวของแผ่นดิสก์และการปิดผนึก เช็ควาล์วแนวตั้งสแตนเลสเหมาะสำหรับสภาพแนวตั้งเท่านั้น

จับคู่มาตรฐานและระดับความดัน

เลือก PN/คลาสที่สอดคล้องกันตามระบบไปป์ไลน์ GB หรือ ANSI (เช่น GB PN16, ANSI Class150) ตรวจสอบให้แน่ใจว่าระดับแรงดันตรงกับแรงดันการออกแบบไปป์ไลน์ เพื่อหลีกเลี่ยงการดำเนินการที่มีแรงดันเกิน

การเลือกประเภทการซีล

การซีลโลหะแบบแข็งสำหรับอุณหภูมิสูง (>200°C) ตัวกลางที่มีอนุภาคหรือมีการสึกหรอสูง การซีลแบบอ่อนสำหรับอุณหภูมิปานกลางและต่ำ (≤200°C) และตัวกลางที่สะอาด ทำให้มีการรั่วไหลเกือบเป็นศูนย์เพื่อให้เหมาะสมกับลักษณะของตัวกลางที่แตกต่างกัน

การจับคู่วัสดุที่แม่นยำ

สแตนเลส 304 สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนทั่วไป (กรดอ่อนและด่าง, น้ำคลอรีน) สแตนเลส 316 สำหรับตัวกลางที่มีฤทธิ์กัดกร่อนรุนแรง (กรดและด่างเข้มข้น ตัวกลางที่ประกอบด้วยซัลเฟอร์/คลอรีน) สแตนเลส 316L สำหรับอุณหภูมิต่ำเป็นพิเศษหรือสภาวะการกัดกร่อนที่รุนแรงเพื่อให้มั่นใจถึงอายุการใช้งาน

การเลือกประเภทสปริงและไม่ใช่สปริง

ชนิดสปริงโหลดสำหรับการไหลต่ำและสภาวะแรงดันต่ำ (แรงดันเปิดขั้นต่ำไม่เพียงพอ) มีสปริงช่วยเพื่อความน่าเชื่อถือที่ดีขึ้น ชนิดไม่มีสปริงสำหรับการไหลและความดันปกติ เปิด/ปิดด้วยแรงดันและแรงโน้มถ่วงปานกลาง ประหยัดพลังงานมากขึ้น

หมายเหตุการดำเนินงานและการบำรุงรักษา

1 หมายเหตุการติดตั้ง

● ติดตั้งในแนวตั้งอย่างเคร่งครัด ตรวจสอบให้แน่ใจว่าทิศทางการไหลปานกลางสอดคล้องกับเครื่องหมาย "ลูกศรขึ้น" บนตัวเครื่อง ห้ามติดตั้งในแนวนอนหรือเอียง

● ก่อนการติดตั้ง ให้ตรวจสอบรุ่นวาล์ว ระดับแรงดัน วัสดุ และเส้นผ่านศูนย์กลางตรงกับท่อ ตรวจสอบร่างกาย แผ่นดิสก์ และกลไกนำทางว่ามีความเสียหายหรือไม่ ดันแผ่นดิสก์ด้วยตนเองเพื่อยืนยันการยกแบบยืดหยุ่นโดยไม่เกิดการติดขัด

● สำรองพื้นที่บำรุงรักษาเหนือวาล์วเพื่อการถอดแยกชิ้นส่วนฝากระโปรง การถอดจานเบรก และกลไกนำทางในภายหลัง

2 การบำรุงรักษาตามปกติ

● ตรวจสอบการเชื่อมต่อและการปิดผนึกฝากระโปรงเป็นประจำระหว่างการทำงาน ขันโบลต์ให้แน่นหรือเปลี่ยนซีลในกรณีที่เกิดการรั่ว

● ถอดชิ้นส่วนและทำความสะอาดสิ่งสกปรกและสิ่งสกปรกภายในวาล์วเป็นระยะๆ ตรวจสอบความยืดหยุ่นของกลไกนำทาง ตรวจสอบความยืดหยุ่นของสปริงสำหรับประเภทสปริงโหลด และเปลี่ยนใหม่ทันเวลาหากลดทอนลง

● ใช้งานวาล์วต้นทางช้าๆ เพื่อเพิ่มแรงดันปานกลางและค่อยๆ ไหล เพื่อหลีกเลี่ยงไม่ให้แรงดันสูงกระทบกับจานเบรกทันที เพื่อป้องกันส่วนประกอบเสียหาย

3 รีสตาร์ทหลังจากการปิดระบบระยะยาว

ก่อนรีสตาร์ท ให้กดแผ่นดิสก์ด้วยตนเองเพื่อยืนยันการเปิด/ปิดแบบยืดหยุ่น ตรวจสอบว่าไม่มีการอุดตันภายในวาล์ว หลังจากการยืนยัน ให้ป้อนตัวกลางอย่างช้าๆ เพื่อหลีกเลี่ยงไม่ให้ส่วนประกอบติดขัดจนทำให้การซีลล้มเหลวหรือข้อผิดพลาดในการเปิด/ปิด

ฟิลด์แอปพลิเคชัน

ด้วยความต้านทานการกัดกร่อนที่แข็งแกร่ง โครงสร้างที่กะทัดรัด และการเปิด/ปิดที่ละเอียดอ่อน เช็ควาล์วแนวตั้งสเตนเลสสตีลจึงถูกนำมาใช้กันอย่างแพร่หลายในระบบท่อแนวตั้งของอุตสาหกรรมต่อไปนี้:

● Municipal water supply & drainage: pipelines for corrosive media such as chlorinated water and sewage, especially vertical water pipes in high-rise buildings.

● HVAC ในอาคารสูง: ท่อแนวตั้งสำหรับเครื่องปรับอากาศและระบบทำความร้อน สามารถปรับให้เข้ากับพื้นที่แคบได้สูง

● อุตสาหกรรมปิโตรเคมี: ท่อที่มีฤทธิ์กัดกร่อนสำหรับตัวกลางเคมี ตัวกลางที่ประกอบด้วยซัลเฟอร์/คลอรีน เหมาะสำหรับสภาวะความดันต่ำถึงปานกลางถึงสูง

● อุตสาหกรรมพลังงาน: ระบบเสริมของสถานีไฟฟ้า ท่อส่งไอน้ำ ทนต่ออุณหภูมิสูง ทนต่อการสึกหรอ และมีเสถียรภาพในการทำงาน

● อุตสาหกรรมอาหารและยา: ทำความสะอาดท่อขนาดกลางที่มีฤทธิ์กัดกร่อน เป็นไปตามข้อกำหนดด้านสุขอนามัย ด้วยการปิดผนึกที่เชื่อถือได้และไม่มีการรั่วไหล
